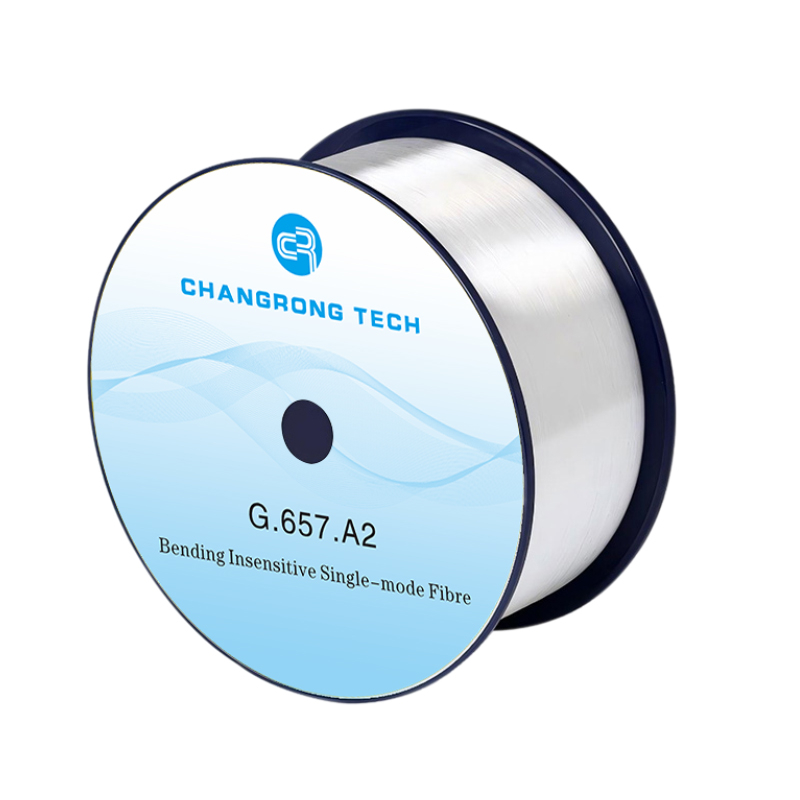

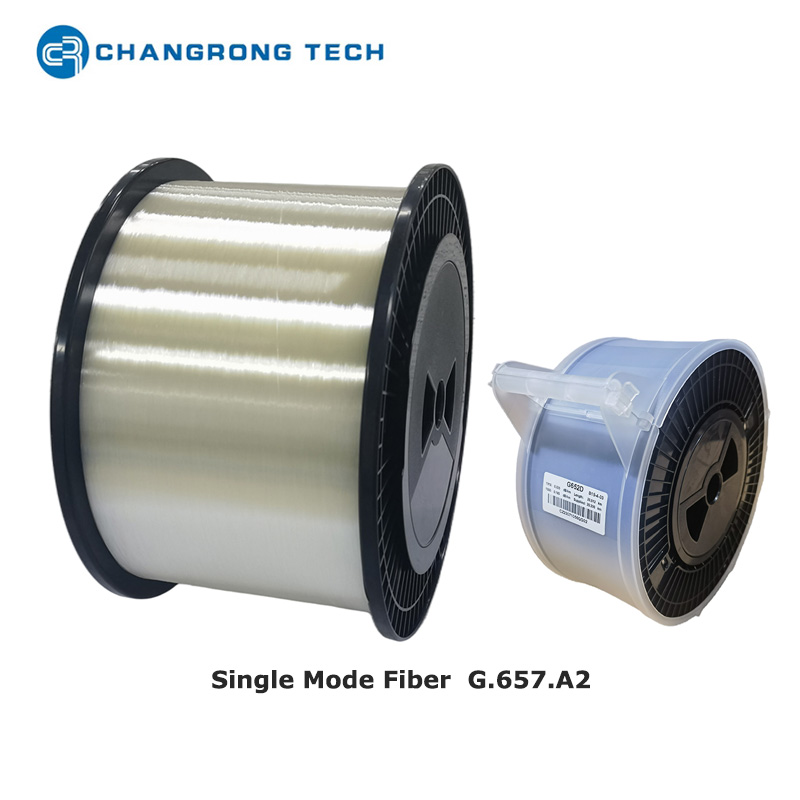

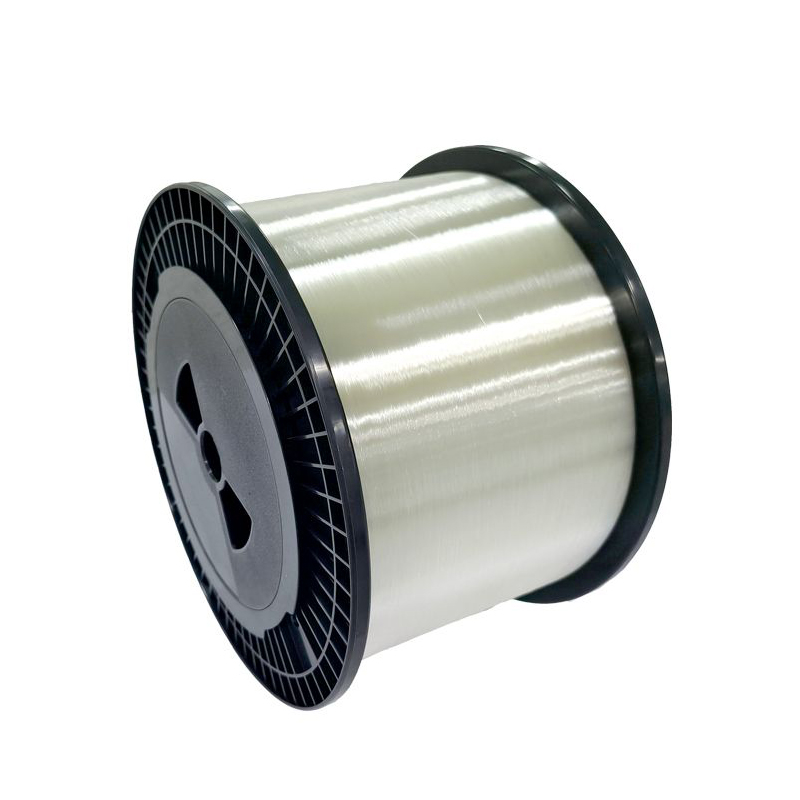

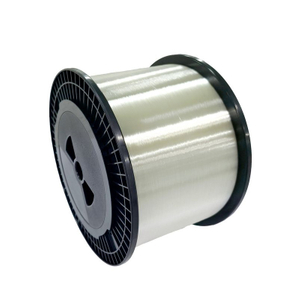

G657.A2 Fibra óptica de modo único insensible para flexiones
Descripción de la flexión de fibra de modo único insensible G657.A2:
G657.A2 es un tipo de fibra óptica de modo único insensible a Bend (BIM-SMF) definido por la recomendación de la Unión Internacional de Telecomunicaciones (ITU-T) G.657. Está específicamente optimizado para escenarios que requieren flexión estrecha (p. Ej., Cableado en interiores, redes domésticas) mientras se mantiene el rendimiento de transmisión de modo único central, lo que lo convierte en una actualización crítica de las fibras de modo único tradicionales (como G652.D) en espacios confinados.
G657.A2 pertenece a la categoría G.657.A. La categoría de 'A ' está diseñada para la compatibilidad hacia atrás con fibras de modo único G652.D tradicional, esto significa que G657.A2 puede empalmarse directamente o conectarse a fibras G652.D sin pérdida de señal significativa.
Ventana operativa : cubre las tres bandas de comunicación principales:
Band O (1260–1360 nm): para la transmisión de corto alcance (por ejemplo, LANS)
C-BAND (1530–1565 nm): banda de núcleo para redes de larga distancia (p. Ej., Redes troncales) y metro
L-BAND (1565–1625 nm): banda extendida para alta capacidad (por ejemplo, multiplexación de división de longitud de onda densa, DWDM)
Diámetro de campo de modo (MFD) : 8.6 ± 0.4 μm @1310 nm y 9.7 ± 0.6 μm @1550 nm (coincidido con G652.D, asegurando una baja pérdida de empalme entre los dos).
Atenuación : los valores típicos son ≤0.36 dB/km (1310 nm) y ≤0.22 dB/km (1550 nm), comparables a G652.D, asegurando que no hay degradación del rendimiento en la transmisión de línea recta.
Estructura interna:
| Capa | Composición | Diseño clave para la insensibilidad de Bend |
| Centro | El vidrio de sílice de alta pureza dopado con germanio (geo₂) para aumentar el índice de refracción. |
Núcleo delgado para mantener la operación de modo único; Perfil de índice de refracción optimizado para atrapar la luz incluso cuando se dobla. |
| Revestimiento | Dos subcapas (revestimiento interno y externo):-revestimiento interno: sílice con un índice de refracción más bajo que el núcleo. |
El revestimiento externo de bajo índice actúa como una 'barrera de luz': cuando la fibra se dobla, suprime la fuga de ondas evanescentes (una causa importante de pérdida de curvas). |
| Revestimiento | Acrilato curable UV de doble capa (recubrimiento primario + secundario). |
Recubrimiento primario: reduce la pérdida de microbendismo (pérdida de curvas pequeñas y aleatorias). Recubrimiento segundo: proporciona protección mecánica (resistencia a la abrasión, flexibilidad). |
Características de la fibra de modo único G657.A2:
A 1550 nm : pérdida de curvas ≤0.03 dB/giro cuando se dobla alrededor de un mandril de 30 mm de diámetro (10 giros).
A 1625 nm : pérdida de curva ≤0.1 dB/giro cuando se dobla alrededor de un mandril de 30 mm de diámetro (10 giros).
En contraste, las fibras G652.D tradicionales sufren ≥1 dB/giro a 1550 nm con un mandril de 30 mm, haciéndolas inadecuadas para curvas ajustadas (p. Ej., Cavidades de pared dentro de la pared o paneles de parche pequeños).
Pérdida de empalme : ≤0.1 dB cuando se empalmó a G652.D (usando empalmeros de fusión estándar), eliminando la necesidad de equipos especiales.
INTEROPERABILIDAD : se puede integrar en redes existentes basadas en G652.D (p. Ej., Backbones de telecomunicaciones, LAN empresarial) sin reemplazar la infraestructura completa.
Atenuación : igual que G652.D (≤0.36 dB/km a 1310 nm, ≤0.22 dB/km a 1550 nm), asegurando largas distancias de transmisión (hasta 10 km para FTTH, 80 km+ para redes metropolitanas).
Ancho de banda : admite la transmisión de modo único, que permite el ancho de banda ultra alto (hasta 100 Gbps por canal o terabits por segundo con DWDM): ideal para 5G, computación en la nube y video 8K.
El recubrimiento de acrilato de doble capa y la chaqueta delgada (común en cables de interior) lo hacen altamente flexible, lo que permite un enrutamiento fácil a través de espacios estrechos (p. Ej.
Resistente a la pérdida de microbendismo (de vibración o presión), asegurando un rendimiento estable en entornos interiores duros (por ejemplo, centros de datos con alta densidad de bastidor).
Eliminar la necesidad de grandes radios de flexión (espacio de ahorro y tiempo de instalación).
Evitar el reemplazo o el reemplazo de cable en las redes existentes.
Caso de uso : enrutamiento de fibra desde el punto de distribución del edificio a apartamentos o hogares individuales.
Por qué G657.A2 : se ajusta a través de cavidades de pared estrechas, debajo de los zócalos o dentro de pequeñas cajas ópticas (ONT/ONU). Su resistencia a la curva evita la pérdida de la señal cuando se enruta alrededor de las esquinas.
Caso de uso : Servidores de conexión, matrices de almacenamiento e interruptores en bastidores de alta densidad; Vinculación de pisos o edificios del centro de datos.
Por qué G657.A2 : curvas apretadas en paneles de parche o brazos de manejo de cables no degradan el rendimiento. Admite 10g/40g/100g Ethernet para la transferencia de datos de alta velocidad.
Caso de uso : cableado de backbone para oficinas, hoteles o casas inteligentes (por ejemplo, cámaras de seguridad de conexión, IPTV y puntos de acceso Wi-Fi 6/7).
Por qué G657.A2 : chaquetas de retardantes de llama (por ejemplo, LSZH: halógeno cero cero). Su flexibilidad simplifica la instalación en techos o paredes abarrotados.
Caso de uso : conectar celdas pequeñas 5G (implementadas en farolas, edificios de edificios) a redes básicas; Das para cobertura interior (aeropuertos, centros comerciales).
Por qué G657.A2 : Factor de forma pequeña y resistencia a la curva permiten la instalación en espacios limitados al aire libre/interior. Compatible con backbones G652.D existentes.
Caso de uso : comunicación de alta velocidad entre sensores industriales, controladores y plataformas en la nube (fábricas, almacenes).
Por qué G657.A2 : resistente al estrés mecánico (vibración, cambios de temperatura) y curvas apretadas en recintos industriales. Admite transmisión de baja latencia y alta fiabilidad.

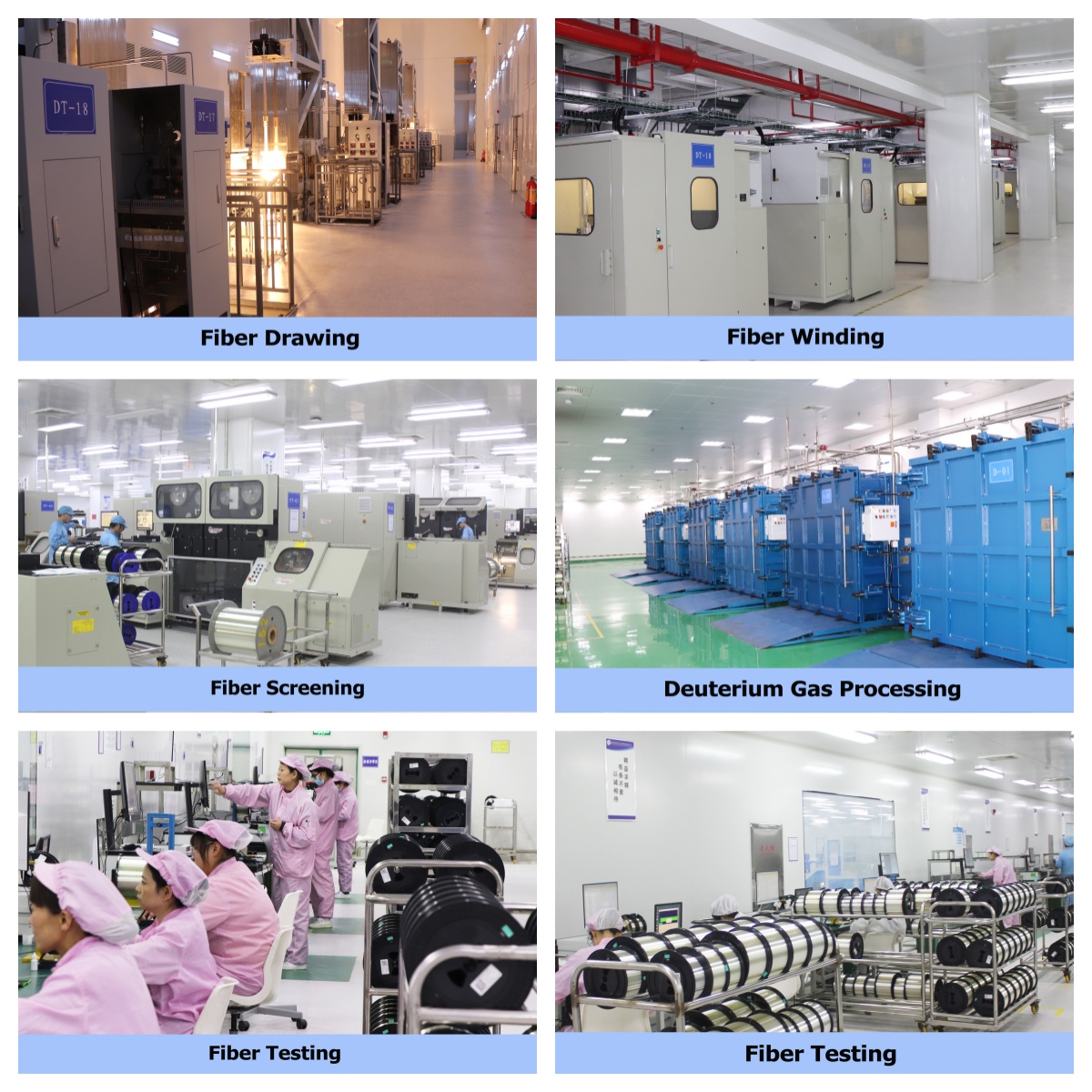

Vista del taller de fibra de Changrong:
9 torres de dibujo de fibra (2 líneas/torre, totalmente 18 líneas de producción)
Producción anual 15,000,000 kilómetros
Conjuntos completos de equipos de prueba de vanguardia

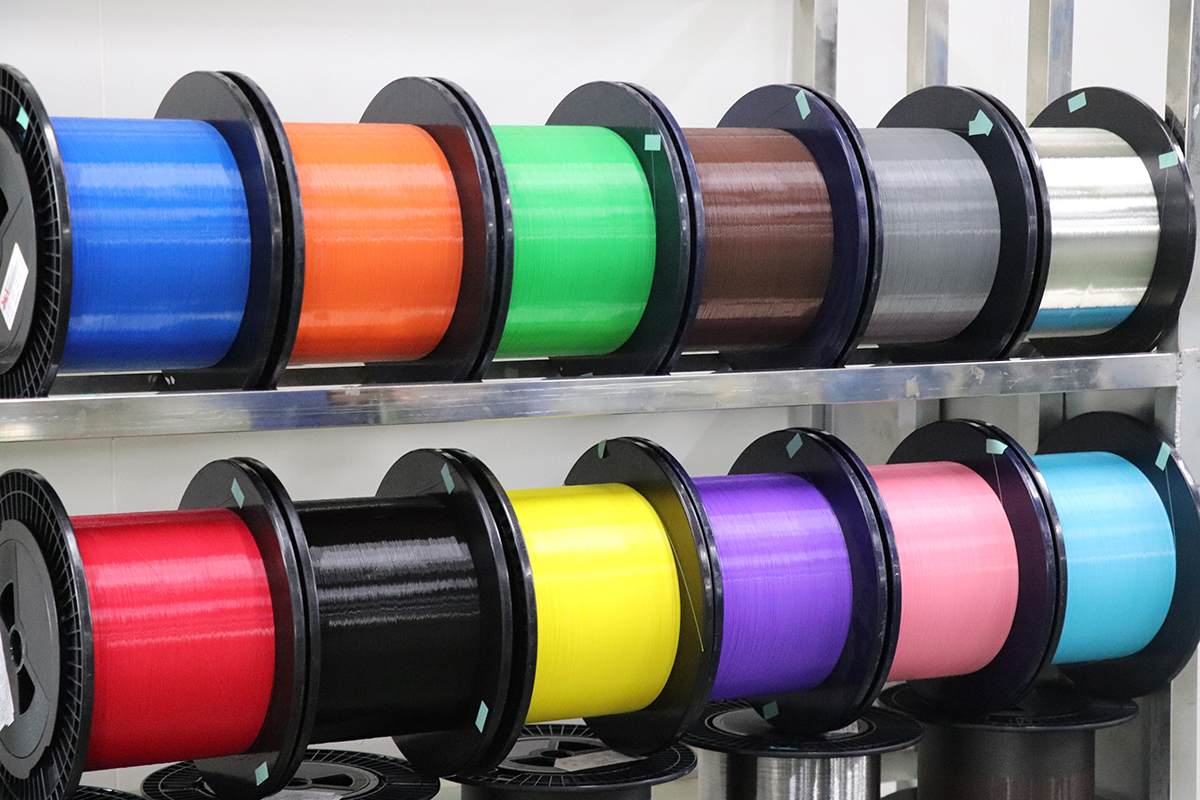

Fibra de colores:

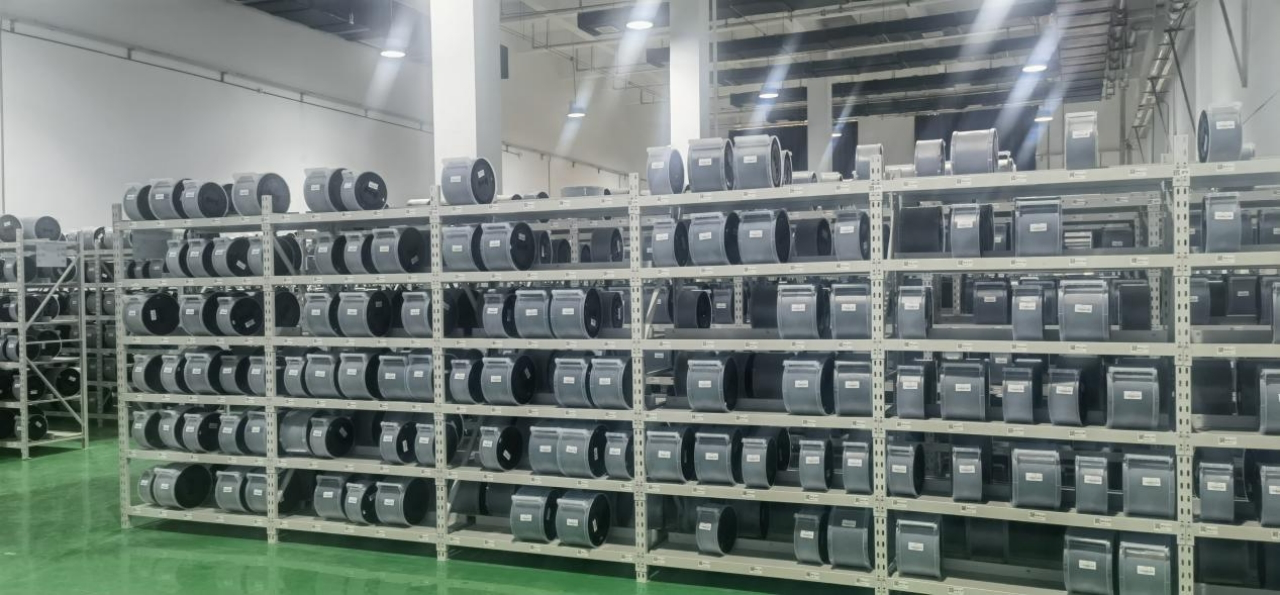

Stock de fibra:
G.657.A2 Identificación de color de fibra (para fibra de colores)
No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Azul | Naranja | Verde | Marrón | Pizarra | Blanco | Red | Negro | Amarillo | Violeta | Rosa | Agua |
G.657.A2 Parámetros técnicos de fibra desnuda
Rendimiento óptico | |||
Características | Condiciones | Unidad | Valor estándar |
Atenuación | 1310 nm | DB/km | ≤0.344 |
1383 nm | DB/km | ≤ Valor a 1310 nm | |
1550 nm | DB/km | ≤0.204 | |
1625 nm | DB/km | ≤0.234 | |
Atenuación vs Diferencia máxima de longitud de onda | 1285nm ~ 1330 nm vs 1310nm | DB/km | ≤0.04 |
1525nm ~ 1575 nm vs 1550nm | DB/km | ≤0.03 | |
Coeficiente de dispersión | 1285nm ~ 1340 nm | ps/(nm/km） | ≤3.5 |
1271nm ~ 1360 nm | ps/(nm/km） | ≤5.3 | |
1550 nm | ps/(nm/km） | 13.3-18.0 | |
1625 nm | ps/(nm/km） | 17.2-23.0 | |
Longitud de onda de dispersión cero λ0 | - | Nuevo Méjico | 1300-1324 |
Pendiente de dispersión cero s0 | - | ps/(nm²/km) | 0.073-0.092 |
Valor típico | - | ps/(nm²/km) | ≤0.086 |
PMD | Fibra individual máxima | ps/√km | ≤0.06 |
Enlace (M = 20, Q = 0.01%) | ps/√km | ≤0.06 | |
Valor típico | ps/√km | ≤0.04 | |
Longitud de onda de corte de fibra λcc | - | Nuevo Méjico | 1180-1330 |
Longitud de onda de corte de cable λcc | - | Nuevo Méjico | ≤1260 |
MFD | 1310 nm | μm | 8.6 ± 0.4 |
1550 nm | μm | 9.7 ± 0.6 | |
Discontinuidad puntual | 1310 nm | db | ≤0.05 |
1550 nm | db | ≤0.05 | |
Rendimiento geométrico | ||
Características | Unidad | Valor estándar |
Diámetro de revestimiento | μm | 125.0 ± 0.7 |
Revestimiento de no circularidad | % | ≤1.0 |
Error de concentricidad de revestimiento de núcleo | μm | ≤0.5 |
Diámetro de recubrimiento | μm | 243 ± 5.0 |
Recubrimiento de no circularidad | % | ≤6.0 |
Error de concentricidad de revestimiento | μm | ≤12 |
Radio curlón | m | ≥4 |
Rendimiento mecánico | |||
Características | Condiciones | Unidad | Valor estándar |
Prueba de prueba | - | % | ≥1.0 |
- | N | ≥8.8 | |
- | GPA | ≥0.69 | |
Fuerza de tira de revestimiento | Fuerza máxima | N | 1.0-8.9 |
Valor promedio | N | 1.0-5.0 | |
Resistencia a la tracción (Nivel de probabilidad de Weibull) | Antes de -Eding （muestra 0.5m ）（ nivel 15%) | GPA | ≥3.14 |
Antes de -Eding （muestra 0.5m ）（ nivel 50%) | ≥3.80 | ||
Después de -Ede （muestra 0.5m ）（ nivel 15%) | ≥2.76 | ||
Después de -Ede （muestra 0.5m ）（ nivel 50%) | ≥3.03 | ||
Fatiga dinámica nd | - | ≥20 | |
Pérdida de flexión macro | (10 turnos; ф 30 mm) @1550 nm | db | ≤0.03 |
(10 turnos; ф 30 mm) @1625 nm | db | ≤0.1 | |
(1 vueltas; ф 20 mm) @1550 nm | db | ≤0.1 | |
(1 vueltas; ф 20 mm) @1625 nm | db | ≤0.2 | |
(1 vueltas; ф 15 mm) @1550 nm | db | ≤0.5 | |
(1 vueltas; ф 15 mm) @1625 nm | db | ≤1.0 | |
Desempeño ambiental | |||
Características | Condiciones | Unidad | Valor estándar |
Ciclismo de temperatura | -60 ℃ ~+85 ℃ | DB/km | ≤0.05 |
Envejecimiento del calor húmedo | 85 ℃、 RH 85%、 30 días | DB/km | ≤0.05 |
Inmersión en agua | 23 ℃、 30 días | DB/km | ≤0.05 |
Envejecimiento de calor seco | 85 ℃、 30 días | DB/km | ≤0.05 |
Longitud del carrete:
Normalmente estándar 24.4 km, 48.8 km, 50.4 km por carrete
Paquete:
5 o 6 carretes por caja de cartón empacada en paletas.

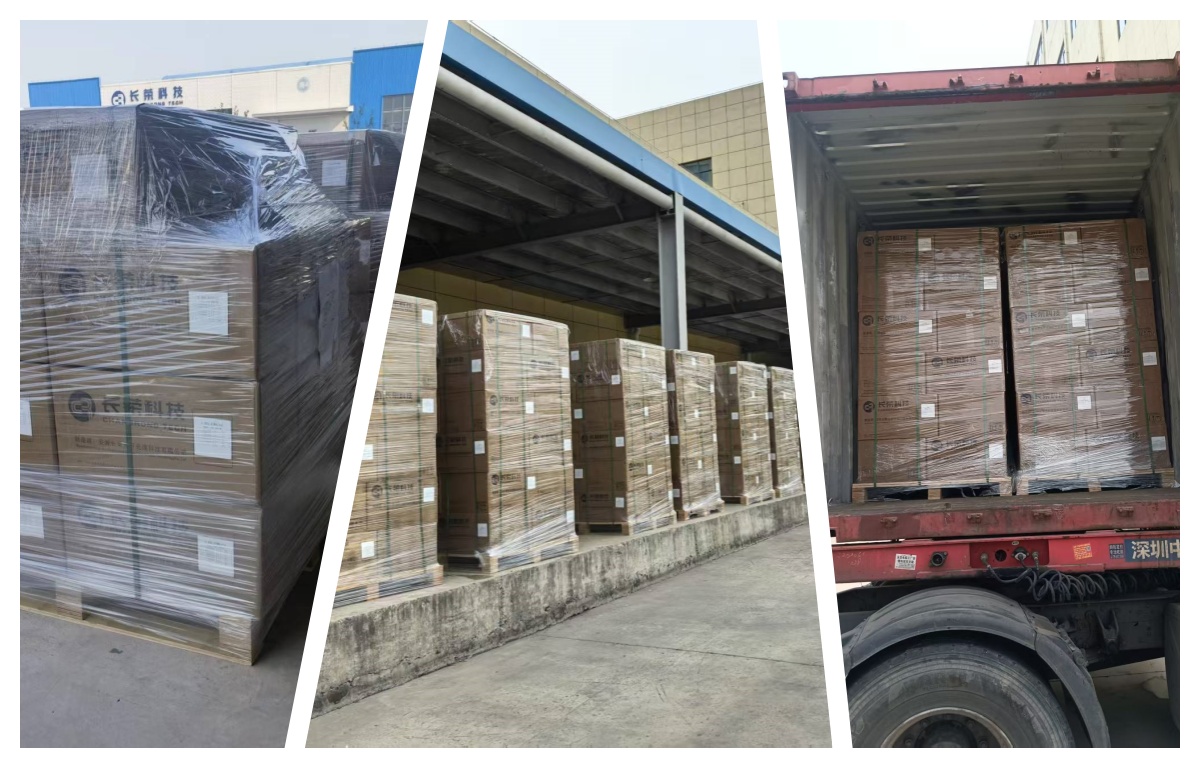

Fotos de envío:
