GYTS Tubo suelto múltiple para exteriores Miembro de resistencia metálico Cinta de acero corrugado (CST) Conducto blindado/Cable de fibra óptica aéreo

Cantidad de fibras : 2 núcleos - 288 núcleos

Longitud del tambor : 2 km, 3 km, 4 km o personalizado

Capa de armadura : Cinta de acero corrugado

Miembro de fuerza central : alambre de acero

Funda exterior : chaqueta de PE o LSZH

Aplicación : Tendido de conductos subterráneos o Tendido aéreo no autoportante

Cable Conducto Blindado GYTS

Sección transversal del cable GYTS

Descripción general del producto

El cable de fibra óptica para exteriores GYTS es un cable muy versátil y robusto diseñado para entornos exteriores exigentes, incluida la instalación de conductos, el entierro directo y  el despliegue aéreo cuando se amarra a un cable mensajero..

Su estructura central presenta fibras ópticas alojadas en tubos sueltos rellenos de gel, codificados por colores, trenzados alrededor de un miembro de resistencia central. Estos tubos están rodeados por un compuesto de relleno para protegerlos de la humedad. Un elemento definitorio clave es la capa de armadura de cinta de acero corrugado (CST) aplicada longitudinalmente sobre el núcleo del cable. Esta armadura metálica proporciona una protección mecánica excepcional contra aplastamientos, roedores y otras fuerzas externas. El cable se completa con una cubierta exterior duradera de polietileno de alta densidad (HDPE) negra, que ofrece una excelente resistencia a la humedad, la radiación UV, la abrasión y una amplia gama de temperaturas. Si bien no es autoportante como el ADSS, se destaca en aplicaciones de conductos y se puede usar en forma aérea si se sostiene adecuadamente con un hilo mensajero separado.

Características

• Armadura CST robusta

La armadura de cinta de acero corrugada proporciona una protección mecánica superior contra el trituración, el daño de los roedores y el impacto durante la instalación y la vida útil.

• Diseño de tubo suelto

Los tubos de tampón llenos de gel protegen las fibras del estrés y los factores ambientales, lo que permite el movimiento de la fibra y el alivio de la tensión.

• Miembro de la fuerza central

Proporciona resistencia a la tracción y resistencia al alargamiento durante la instalación y el servicio.

• Bloqueo de agua

El relleno de gel en tubos y las cintas/hilos de agua, aseguran el bloqueo de agua longitudinal y radial.

• Vaina externa HDPE duradera

Ofrece una excelente protección contra la radiación UV, la entrada de humedad, la abrasión, los productos químicos y las temperaturas extremas (-40 ° C a +70 ° C).

• Instalación versátil

Diseñado para instalación en ductos (conductos) y despliegue aéreo (cuando está atado/cableado a un cable mensajero separado).

• Alta resistencia a la tracción

Adecuado para entrar en conductos y resistir la tensión aérea cuando se azotan.

• Buena flexibilidad

A pesar de la armadura, mantiene suficiente flexibilidad para el manejo e instalación alrededor de las curvas.

• Rango de conteo de fibra ancha

Disponible en fibras de 2 núcleos a 288 núcleos para adaptarse a diferentes necesidades de aplicación.

Aplicaciones

• Redes de conductos al aire libre

Despliegue primario dentro de los conductos/tuberías subterráneos para redes metropolitanas, troncales y de acceso.

• Entierro directo

Instalación directamente en el suelo en trincheras para rutas sin infraestructura de conductos existentes (requiere profundidad/protección de entierro apropiado).

• Instalación aérea (azotada)

Desplegado aéreo al ser azotado o cableado en un alambre de mensajería de acero de alta resistencia preinstalado con alambre o aglutinantes. Común en áreas donde el entierro del conducto no es práctico.

• Backbones de campus e industriales

Conectando edificios a través de conductos o rutas aéreas.

• Enlaces entre ciudades y de larga distancia

Infraestructura de esqueleto protegida.

• Áreas con alta actividad de roedores

Donde la armadura CST proporciona una protección esencial contra el daño de roer.

• Entornos al aire libre duros

La construcción resistente soporta condiciones exigentes.

Preguntas frecuentes

P1: ¿Qué significa 'GYTS'?

'Gy ' generalmente denota un cable al aire libre (campo). 'T ' a menudo indica un compuesto de llenado (para el bloqueo de humedad). 'S ' representa la armadura de cinta de acero. Entonces, GYTS significa un cable de tubo suelto al aire libre con compuesto de relleno y armadura de cinta de acero.

P2: ¿Qué es la armadura CST?

CST significa cinta de acero corrugada. Es una cinta metálica, generalmente de acero galvanizado, que está corrugado (formado en un patrón de onda) y se aplica longitudinalmente sobre el núcleo del cable. Esta corrugación mejora la flexibilidad al tiempo que proporciona una excelente protección mecánica, especialmente contra el trituración y las picaduras de roedores.

P3: ¿Se puede utilizar este cable para instalación aérea?

Sí, pero de manera crucial, no es autosuficiente.  Para uso aéreo, el cable GYTS  debe  ser azotado o cableado para un cable de mensajero de acero de alta resistencia separado y dedicado. El cable de mensajero lleva la carga de tracción, mientras que el cable proporciona la vía de la fibra y la protección del medio ambiente.

P4: ¿Es adecuado para entierro directo?

Sí, la robusta armadura CST y la funda de HDPE hacen que GYTS sea adecuado para aplicaciones de enterramiento directo. Asegúrese de que se sigan los procedimientos y la profundidad de entierro adecuados de acuerdo con los códigos locales y las especificaciones de cables. Pero la doble armadura y doble vaina tipo GYTA53 es más recomendable para tendido directo enterrado.

Paquete

• Longitud del tambor : 2 km/3 km/4 km (otra longitud disponible bajo petición)

• Marcado de tambores : personalizado según los requisitos del cliente.

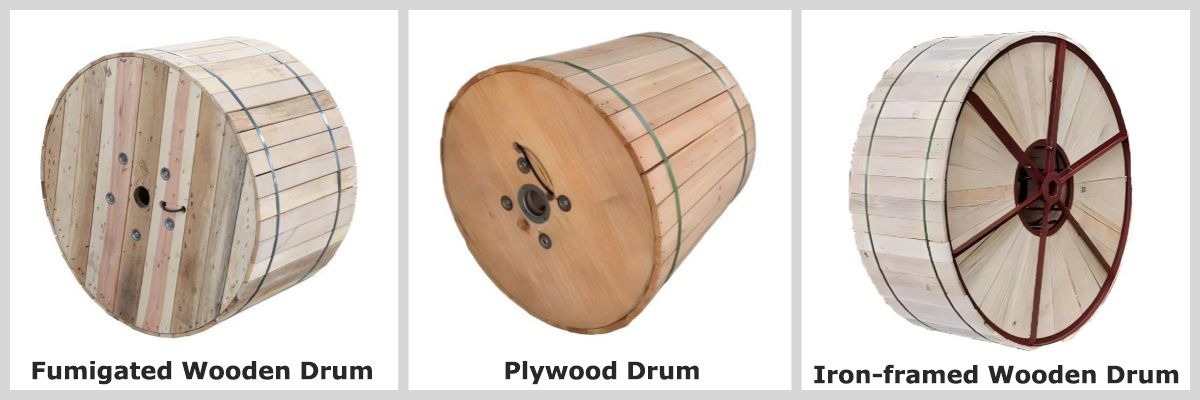

• Opciones de tipo de tambor : tambor de madera fumigado, tambor de madera contrachapada, tambor de madera con estructura de hierro

• Fotos de envío
