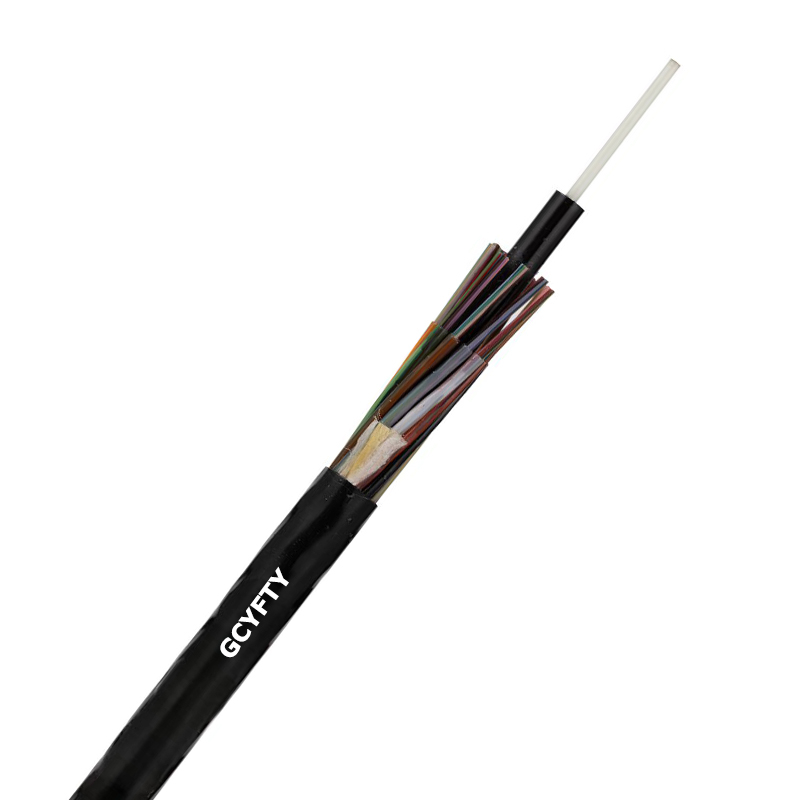

Tubo suelto de gcyfty Sube, soplando el aire, cable de fibra óptica de microducción no metálica
| Modelo | Gidty |
| Conteo de fibra | 2core - 288core |
| Estructura | Tubo suelto varado |
| Miembro de fuerza central (CSM) | FRP (no metálico) |
| Resistencia a la humedad | Hilo de bloqueo de agua |
| Vaina exterior | PE (polietileno) |
| Solicitud | Micro conducto que soporta el aire |
| Longitud del tambor | 2 km, 3 km, 4 km |
Descripción básica:
GCYFTY (también llamado GCYFY) es un cable especializado de fibra de fibra de microducción no metálica, soplando el aire, diseñado para un despliegue eficiente en sistemas de microductos. Integra las ventajas de la construcción de tubos sueltos varados (para protección de fibra y flexibilidad) y componentes no metálicos (para resistencia ligera, corrosión y no conductividad), lo que lo hace ideal para escenarios que requieren una instalación rápida, de bajo costo y una transmisión de señal óptica confiable.
GCYFTY pertenece a la categoría de cables de fibra óptica de microducción, un tipo de cable compacto optimizado para la instalación a través de ' Showing ' (usando aire de alta presión para empujar el cable a través de microductos pre-alabados, típicamente 5-16 mm de diámetro interno). Su función central es transmitir señales ópticas de alto ancho de banda (por ejemplo, datos, video, voz) en conductos de diámetro pequeño, con un enfoque en instalación fácil, ahorro de espacio y adaptabilidad ambiental.

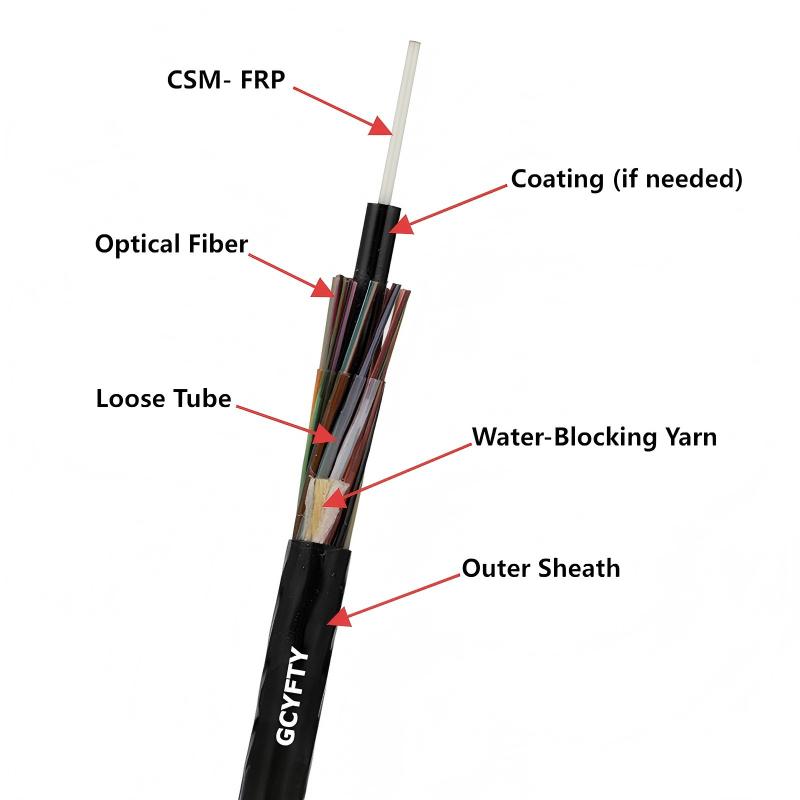

Estructura detallada del micro cable de aire GCYFTY:
La estructura del cable GCYFTY es en capas y compacta, la protección del equilibrio, la flexibilidad y la compatibilidad con los microductos. A continuación se muestra un desglose detallado desde el núcleo interno hasta la vaina exterior:
| Capa | Nombre de componente | Material y especificaciones | Función |
| 1. Núcleo de fibra óptica | Fibras ópticas | Fibras de modo único (p. Ej., G.652d, G.657A1) o multimodo (p. Ej., G.651); 2-12 fibras/tubo | Transmitir señales ópticas; Las fibras G.657A1 son insensibles a Bend (ideales para microductos). |
| 2. Capa de búfer | Tubos búfer sueltos | Tereftalato de polibutileno (PBT); Diámetro interno ~ 1.5-2.0 mm | Aislar fibras del estrés mecánico (p. Ej., Flexión, estiramiento); Lleno de gel de bloqueo de agua. |
| 3. Refuerzo central | Miembro de fuerza no metálica | Plástico reforzado con fibra (FRP); diámetro ~ 1.0-2.0 mm | Proporcione resistencia a la tracción (reemplace los cables de metal); Evite la interferencia electromagnética (EMI). |
| 4. Capa de variedad | Tubos sueltos varados con relleno | 2-6 tubos sueltos varados alrededor del miembro central (tono helicoidal: 50-100 mm) | Mejorar la flexibilidad del cable; Evite la rotura de la fibra durante la flexión/soplo del aire. |
| 5. Capa de bloqueo de agua | Hilo/cinta que sale de agua | Hilo o cinta de poliéster de agua de agua (envuelto alrededor de los tubos varados) | Bloquear el ingreso de agua (crítico para uso exterior/subterráneo); prevenir la corrosión de la fibra. |
| 6. Varuela exterior | Vaina | Halógeno cero de bajo fumar (LSZH) o polietileno (PE); espesor ~ 0.5-1.0 mm; Diámetro total del cable ~ 3-8 mm | Proteger los componentes internos de la abrasión, la radiación UV y los productos químicos; Asegurar la compatibilidad con los microductos. |

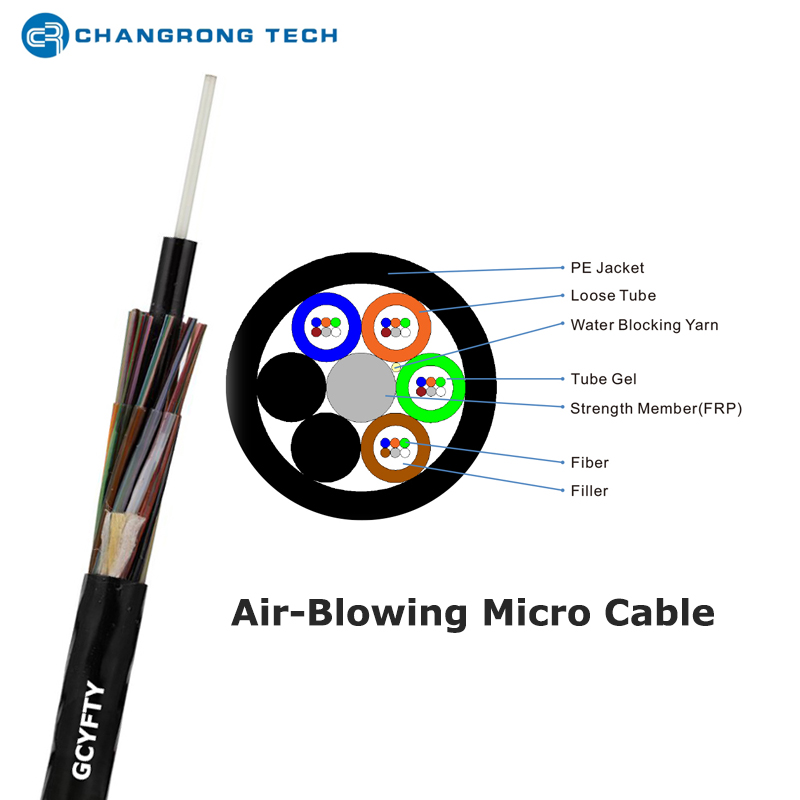

Cable de fibra de aire soplado

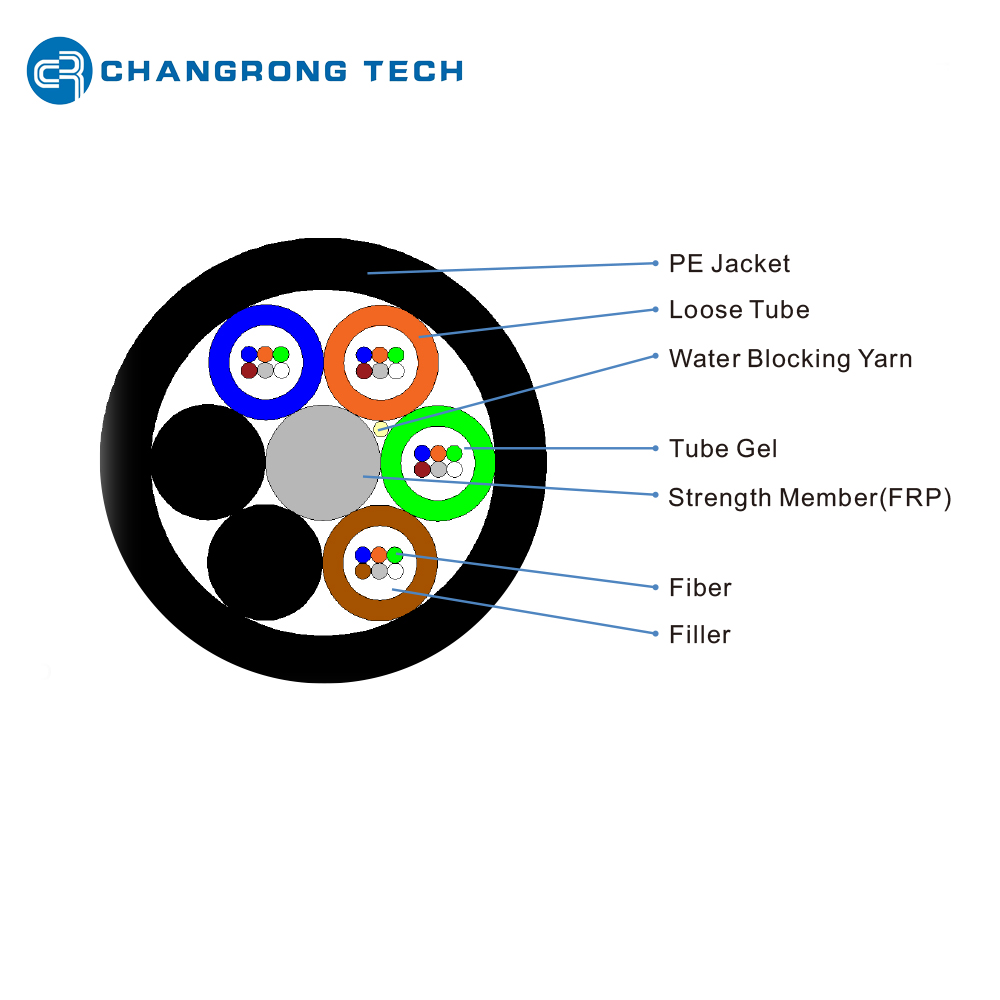

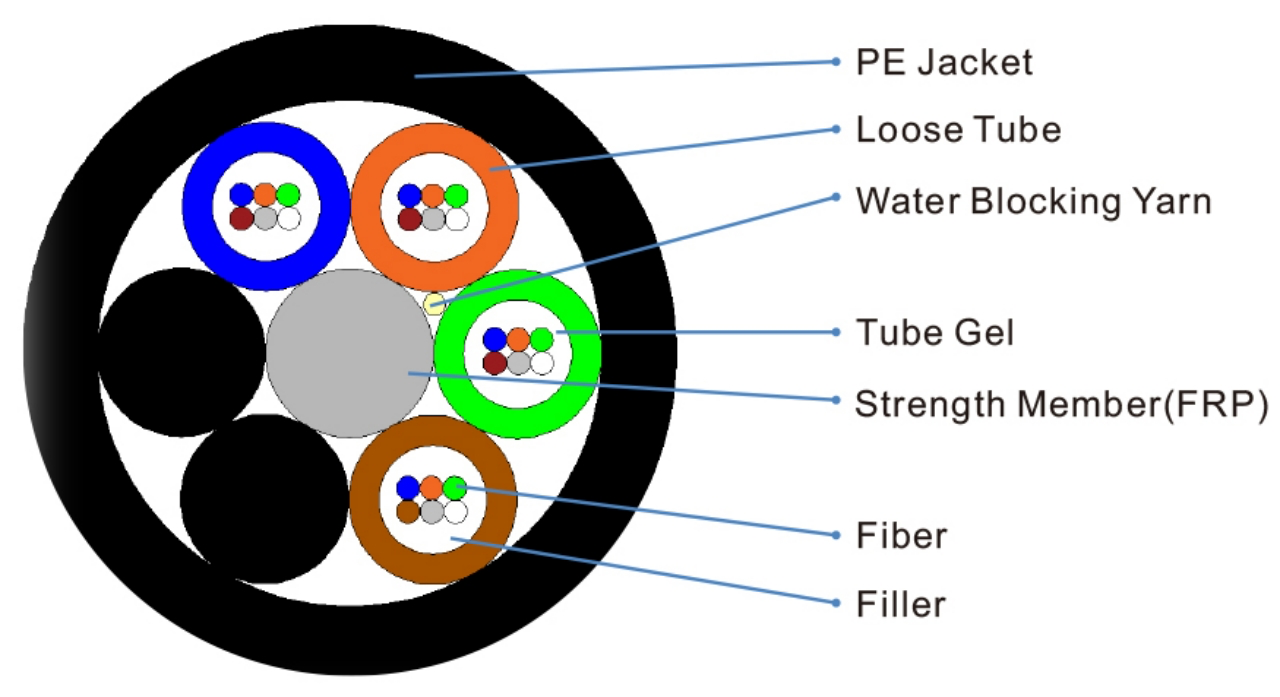

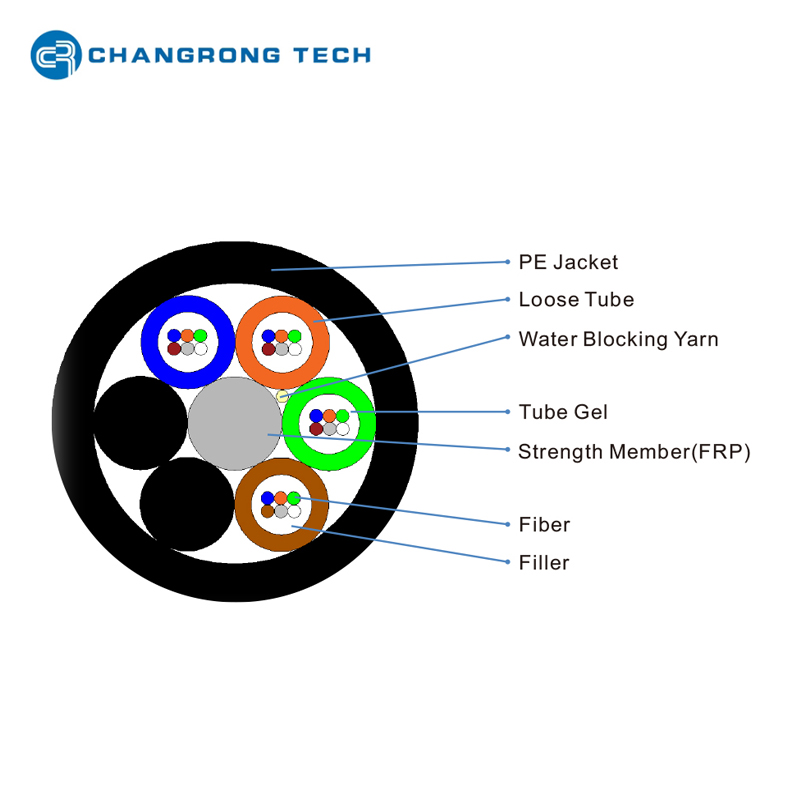

Estructura de cable gcyfty
Características del cable de fibra óptica de microducción de microducción que soplan aire:
Diámetro compacto: el diámetro total del cable (3-8 mm) coincide con los microductos estándar (diámetro interno de 5-16 mm), minimizando la resistencia al aire durante la instalación.
Varela lisa: la vaina externa de PE/LSZH tiene una superficie de baja fricción, lo que permite que el cable se volte de 500-1500 metros en una sola carrera (reduciendo los puntos de empalme y el tiempo de instalación).
No hay interferencia EMI/RFI: no hay componentes de metal (p. Ej., Alambres de acero, conductores de cobre) significa que es inmune a la interferencia electromagnética (EMI) de las líneas eléctricas o la interferencia de radiofrecuencia (RFI): crítico para centros de datos, sistemas de control industrial o equipos de alto voltaje.
Ligero: densidad ~ 0.9-1.2 g/cm³ (mucho más bajo que los cables de metal), reduciendo la carga en los sistemas de conductos y simplificando el manejo manual.
Resistencia a la corrosión: FRP/GRP y materiales plásticos resisten la humedad, el aerosol y los productos químicos, lo que lo hace adecuado para entornos industriales costeros, subterráneos o duros.
Diseño de tubo suelto: las fibras flotan libremente en el tubo PBT (lleno de gel de bloqueo de agua), evitando el estrés mecánico directo (p. Ej.
Insensibilidad de la curva: compatible con fibras G.657A1/A2, que toleran curvas apretadas (radio mínimo de curvatura: 5 mm para estática, 10 mm para dinámica) sin pérdida de señal, ideal para microductos con enrutamiento complejo.
Rango de temperatura amplia: funciona en -40 ° C a +70 ° C (vaina PE) o -20 ° C a +60 ° C (vaina LSZH), adecuada para regiones del norte frías y ambientes al aire libre.
Retraso de la llama (opción LSZH): la vaina LSZH emite un bajo humo y no halógenos tóxicos cuando se quema, cumplen con los estándares de seguridad contra incendios (p. Ej., IEC 60332-1) para espacios interiores (por ejemplo, centros de datos, edificios).
Aplicaciones:
Implementado en microductos para la conectividad 'Última milla ' (FTTH: fibra a casa, FTTP: fibra a las instalaciones). El método de soplado de aire permite una instalación rápida en conductos subterráneos existentes o elevadores de edificios, lo que reduce la interrupción a los residentes.
Se utiliza para conexiones internos (p. Ej., Entre bastidores de servidores, pisos o salas de datos). Su estructura no metálica evita EMI con equipos de TI sensibles, y el diseño compacto ahorra espacio en bandejas de cables llenas de gente.
Aplicado en fábricas, centrales eléctricas o refinerías de aceite para sensores de conexión, controladores y sistemas de monitoreo. Resiste la corrosión de productos químicos y EMI de maquinaria pesada, asegurando la transmisión de señal estable.
Instalado en microductos bajo aceras, carreteras o espacios verdes para iluminación inteligente, gestión de tráfico o redes de Wi-Fi públicas. El diseño no metálico elimina el riesgo de descarga eléctrica durante el mantenimiento, y el soplo del aire reduce la excavación de la carretera.
Se utiliza en estaciones de tren o sistemas de metro para la comunicación (por ejemplo, pantallas de información de pasajeros, cámaras de seguridad). La estructura liviana y flexible se adapta a la vibración y el enrutamiento estrecho en túneles o techos de estación.
Longitud del carrete :
Normalmente 2 km, 3 km, 4 km, 5 km (como su solicitud)
Opciones de batería : tambor de madera fumigado, tambor de madera reforzado con acero, tambor de madera contrachapada.
Marcado de cable y batería de acuerdo con los requisitos del cliente.
