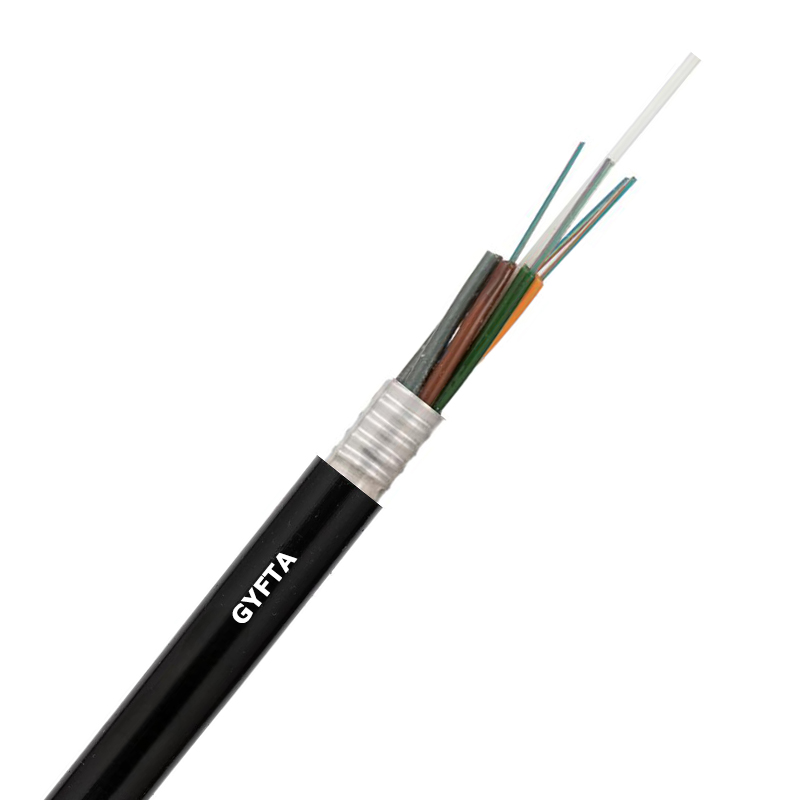

Gyfta Tubo suelto con cinta suelta con cinta suelta de cinta de aluminio Cable de fibra óptica de conducto blindado
| Modelo | Gyfta |
| Conteo de fibra | 2core - 288core |
| Estructura | Tubo suelto varado |
| Miembro de fuerza central (CSM) | FRP (plástico reforzado con fibra de vidrio) |
| Prueba de humedad | Llena de compuesto/ cinta de bloqueo de agua |
| Material de armadura | Cinta de aluminio |
| Vaina exterior | PE o LSZH |
| Longitud de entrega | 2 km, 3 km, 4 km, 5 km |
Descripción básica:
El cable Gyfta es un cable de fibra óptica con cinta suelta de tubo flojo varado, optimizado por el cable de fibra óptica de aluminio optimizado para entornos de conductos al aire libre. A diferencia de los cables aéreos (por ejemplo, GYXTW) o los cables enterrados directos (p. Ej., Gyta53), se basa en conductos pre-aliados (PVC, HDPE o tuberías de acero) para la protección física, mientras que su estructura interna mejora la resistencia a la humedad, la corrosión y los impactos externos menores durante la instalación de los conductos y la operación a largo plazo.
Está específicamente diseñado para escenarios de colocación de conductos al aire libre (pipas) (p. Ej., Tuberías subterráneas enterradas, túneles municipales de servicios públicos) e integra protección mecánica, resistencia ambiental y transmisión de señal estable.
Su posicionamiento central: un medio de transmisión confiable y rentable para redes de comunicación al aire libre de distancia media a larga (p. Ej., Líneas de telecomunicaciones de telecomunicaciones, backhauls de la estación base 5G, infraestructura de ciudad inteligente) donde la colocación de conductos es factible.

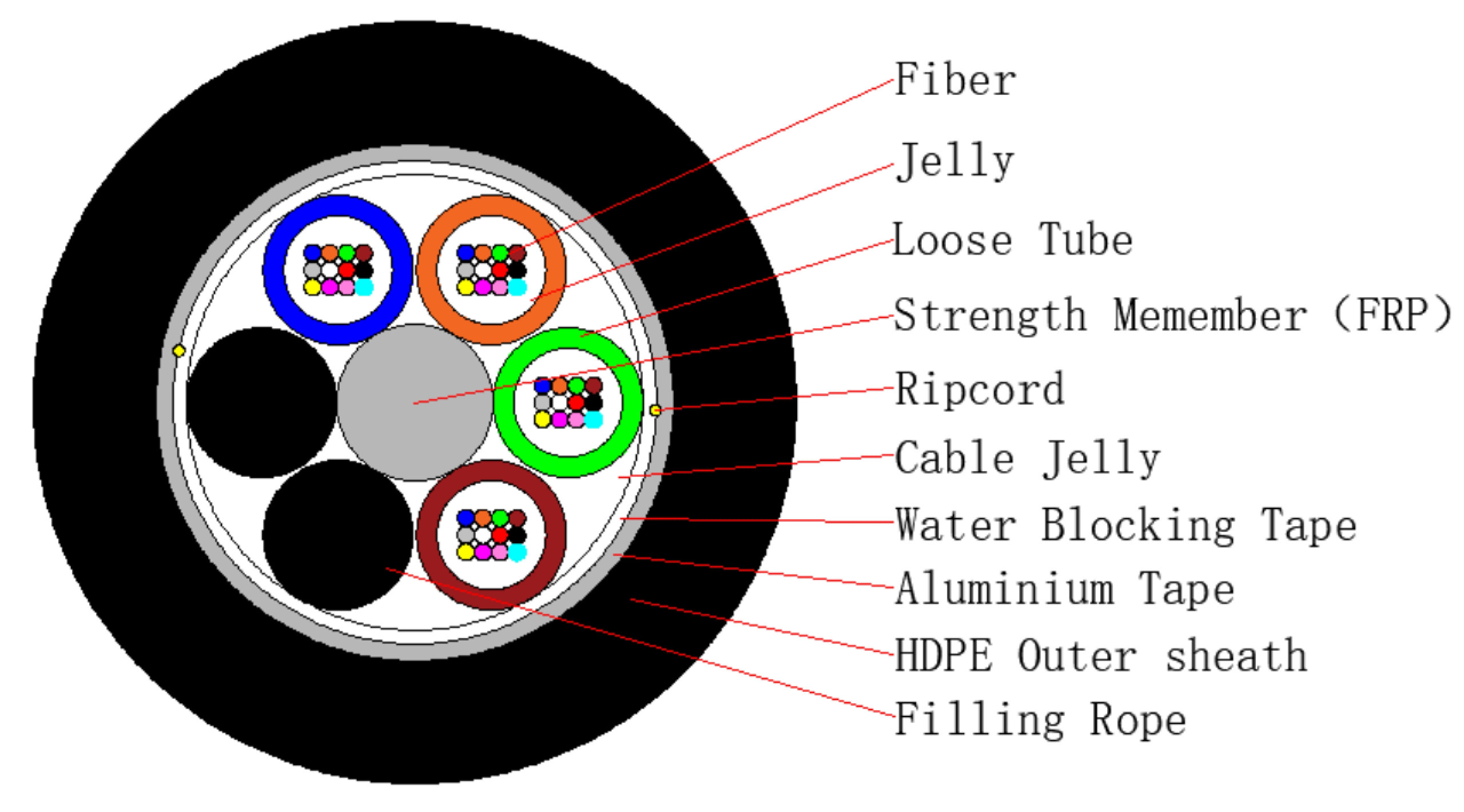

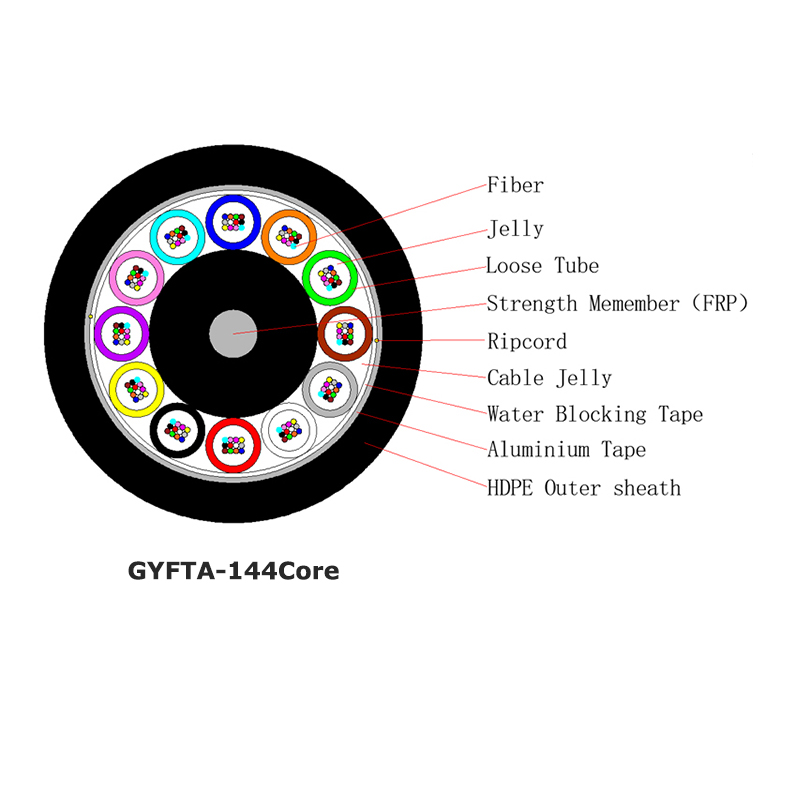

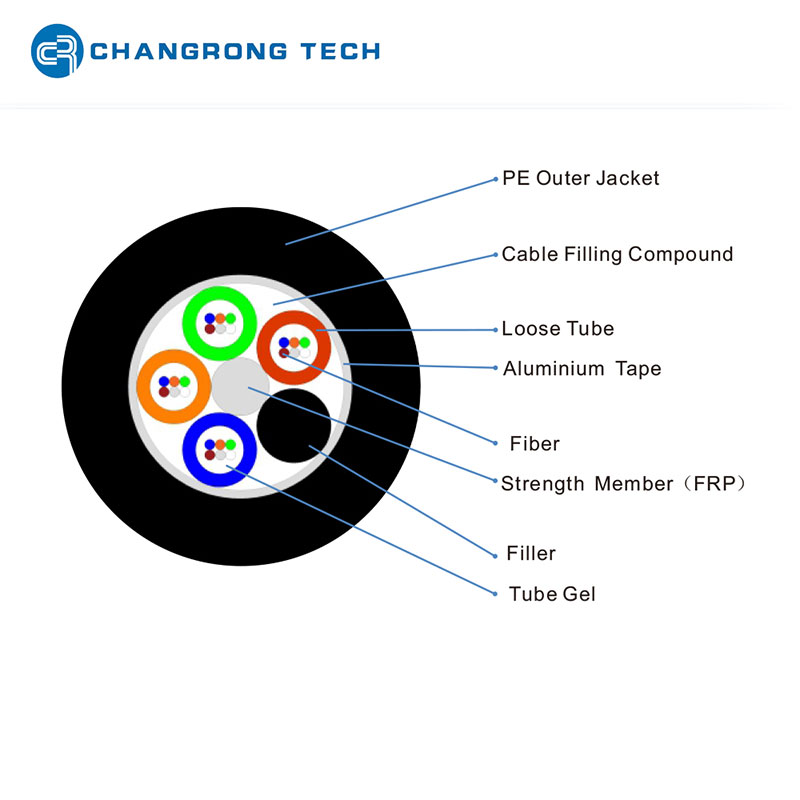

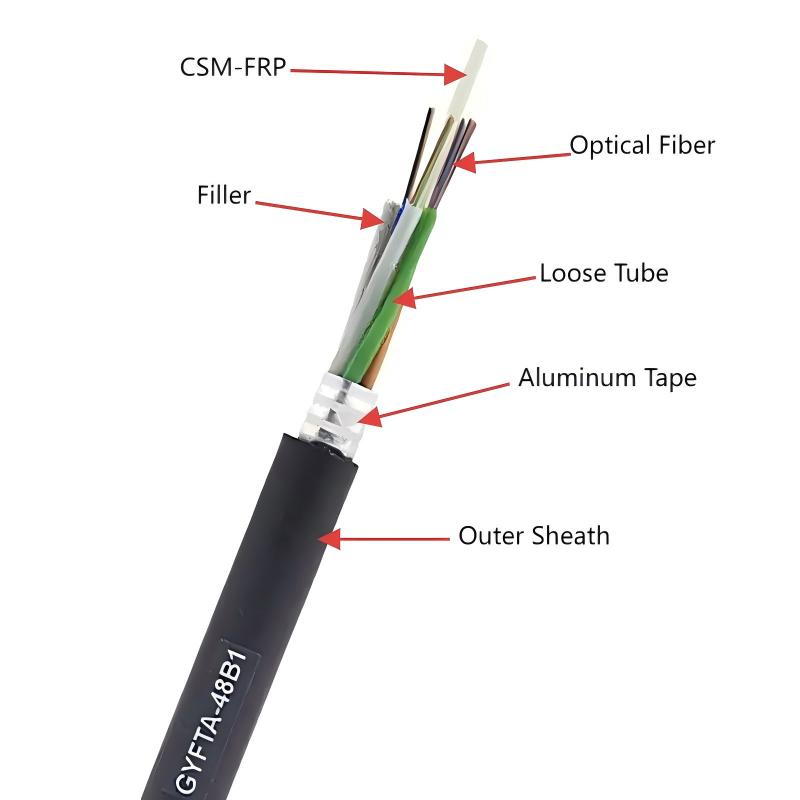

Estructura detallada del cable de fibra óptica blindada Gyfta:
| Capa No. | Nombre de componente | Material y especificaciones | Función |
| 1 | Núcleo de fibra óptica | Fibras de modo único (SM, EG, G.652D, G.657A1) o multimodo (MM, EG, OM3, OM4) | Transmitir señales ópticas (núcleo del cable) |
| 2 | Tubo búfer suelto | PBT, diámetro ~ 1.8-3.0 mm | Aislar fibras del estrés externo; Llenar con gel de bloqueo de agua para evitar la humedad |
| 3 | Capa | - Tubos sueltos varados alrededor de un miembro de resistencia central (varilla FRP) - varillas de relleno (si es necesario) para garantizar la redondez | Distribuir el estrés uniformemente; Mantener la forma del cable; Mejorar la resistencia a la tracción |
| 4 | Cinta de bloqueo de agua | Tela no tejida + material de agua | Protección de humedad secundaria; Evite la filtración de agua a lo largo de la longitud del cable |
| 5 | Armadura de cinta de aluminio | Cinta de aluminio de 0.2-0.3 mm de espesor (envuelto longitudinalmente o lapeado) | - Bloquear la humedad y el oxígeno (resistencia a la corrosión)- Proporcione protección mecánica (prevenir picaduras de roedores, impactos menores) |
| 6 | Vaina exterior | Polietileno o polietileno de baja densidad de halógeno cero (LSZH) o polietileno de densidad media (MDPE) | - Protección primaria contra la abrasión, UV y la corrosión química: cumplen con los estándares ambientales (por ejemplo, ROHS para LSZH) |

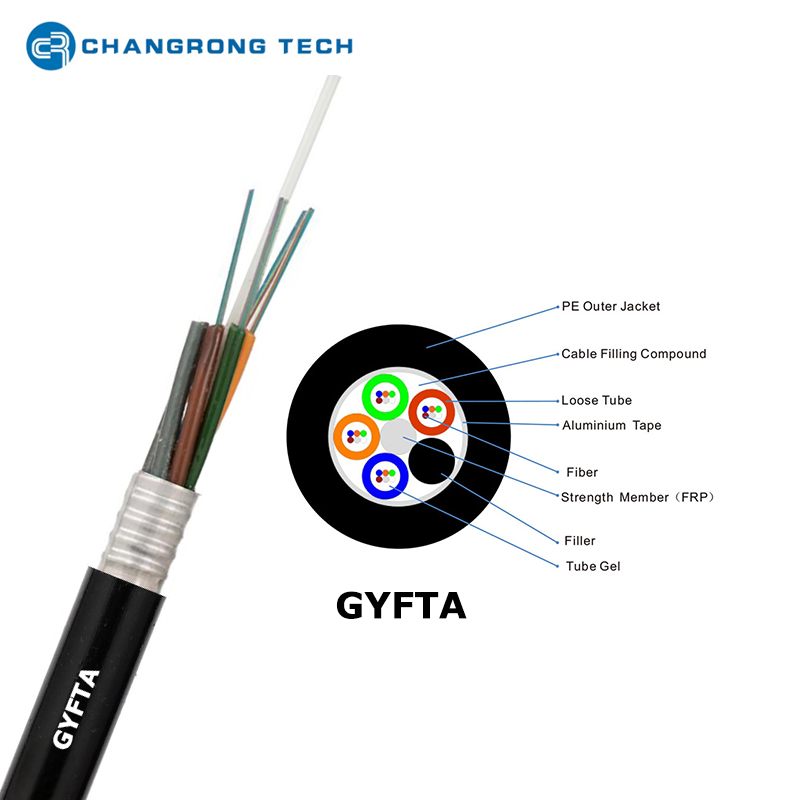

Cable gyfta

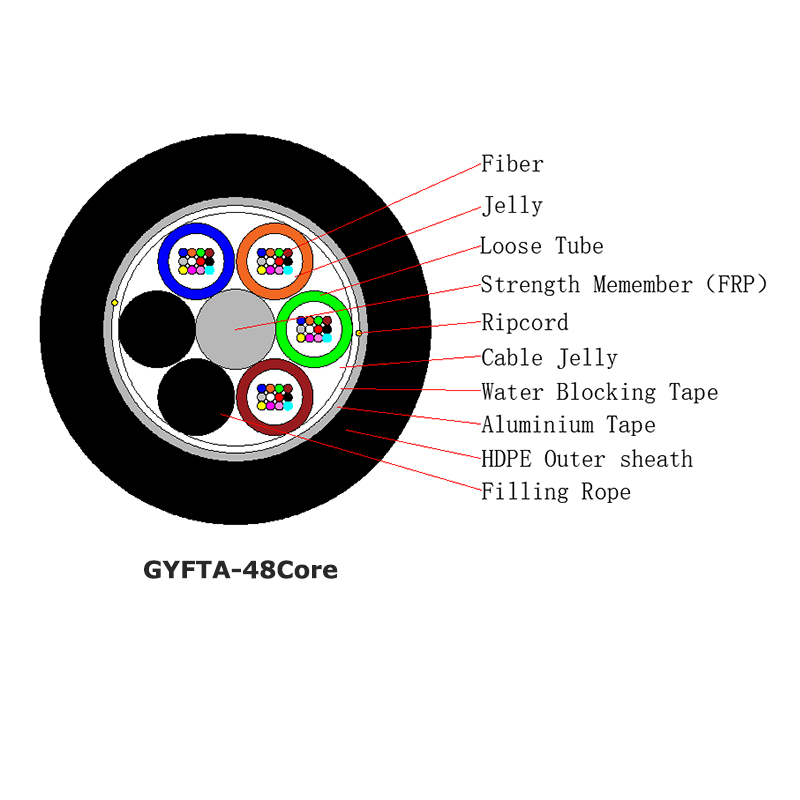

Estructura gyfta -48c
Características del cable de fibra de fibra de conducto gyfta:
(1) Excelente resistencia ambiental
PRUEBA DE HUMENTRA Y CORROSIÓN : La armadura de cinta de aluminio forma una barrera densa contra el agua subterránea, la humedad y los agentes químicos (por ejemplo, sales del suelo), evitando la atenuación de la fibra causada por la humedad.
Estabilidad UV : la vaina exterior (PE/LSZH) resiste la radiación ultravioleta, asegurando el rendimiento a largo plazo incluso si el conducto está expuesto a la luz solar (por ejemplo, segmentos de tubería sobre el suelo).
(2) Protección mecánica confiable
Resistencia a los roedores : la cinta de aluminio es lo suficientemente difícil como para evitar roedores (p. Ej.
Resistencia a la tracción y el aplastamiento : el miembro de resistencia central (FRP/acero) y la estructura colada distribuyen la fuerza de tracción durante el roscado del conducto, mientras que la armadura de aluminio y la vaina exterior resisten el aplastamiento menor (por ejemplo, de la presión del suelo).
(3) Adaptabilidad de la puesta de cierre de los conductos
Flexibilidad : en comparación con los cables rígidos de acero (p. Ej., Gyta53), GYFTA tiene un mejor rendimiento de flexión (radio de flexión mínimo: diámetro de cable 10 × para uso estático), lo que facilita el rostro a través de conductos estrechos o alrededor de las curvas.
Ligero : sin una armadura de acero pesado, es más ligero (típicamente 8-15 kg/km para cables de 12 núcleos), reduciendo la intensidad del parto durante la instalación.
(4) Amigante ambiental (opcional)
Las opciones de vaina externa de LSZH cumplen con los estándares de halógeno cero de bajo fumar, liberando gas o humo tóxico mínimo en caso de incendio, adecuado para redes de conductos en áreas públicas (por ejemplo, túneles de metro, distritos residenciales).
(5) Alta estabilidad de transmisión
Los tubos de tampón suelto aislan las fibras del estrés externo (cambios de temperatura, vibración), minimizando la pérdida de micro-flexión. Para las fibras de modo único (p. Ej., G.652D), el cable admite la transmisión de larga distancia (hasta 80 km sin amplificación) con baja atenuación (<0.36db/km a 1310 nm).
Aplicaciones típicas del cable de fibra óptica blindada Gyfta:
GYFTA se usa ampliamente en redes de comunicación basadas en conductos al aire libre, con escenarios de aplicaciones principales que incluyen:
(1) redes troncales y acceso de telecomunicaciones
Implementado en conductos de comunicación municipal para conectar las oficinas centrales (COS), estaciones base y puntos de acceso (por ejemplo, 5 g de la estación de la base macro de Backhauls, líneas troncales FTTX (fibra a la X)).
(2) Infraestructura de la ciudad inteligente
Utilizado en conductos para la comunicación de la red inteligente (por ejemplo, sistemas de control de subestaciones de conexión), transporte inteligente (por ejemplo, transmisión de señal de tráfico) y redes de sensores IoT (por ejemplo, sensores de monitoreo ambiental).
(3) Redes industriales y empresariales
Se aplicó en sistemas de conductos de fábrica para transmitir datos entre líneas de producción, centros de control y servidores de nubes (por ejemplo, fábricas automotrices, almacenes de logística): la armadura de aluminio resiste el polvo industrial y las salpicaduras químicas menores.
(4) Comunicación rural y suburbana
Colocados en conductos subterráneos para extender las redes ópticas a las zonas rurales, evitando el daño por condiciones duras al aire libre (por ejemplo, viento, lluvia) y reduciendo los costos de mantenimiento en comparación con los cables aéreos.
(5) Transición interior-exterior (limitado)
En algunos casos, se puede utilizar para carreras interiores de corta distancia (por ejemplo, desde conductos al aire libre hasta sótanos de construcción) si el medio ambiente está seco, aunque se prefieren los cables interiores dedicados (por ejemplo, GJFJV) para segmentos interiores largos.
Notas clave para la selección y uso:
Tipo de fibra : elija fibras de modo único (G.652D/G.657A1) para la transmisión de larga distancia (p. Ej., Líneas de la red troncal) o fibras multimodo (OM3/OM4) para necesidades de ancho de banda de corta distancia (EG, LANS Enterprise).
Material de la vaina : vainas seleccionadas de LSZH para áreas públicas o espacios cerrados (seguridad contra incendios) y vainas de educación física para proyectos de conductos al aire libre sensibles a los costos.
Limitaciones de instalación : No es adecuado para el entierro directo (sin armadura de acero grueso) o la colocación aérea (sin hardware de suspensión). Utilice siempre los conductos previos a la luz para garantizar la protección.

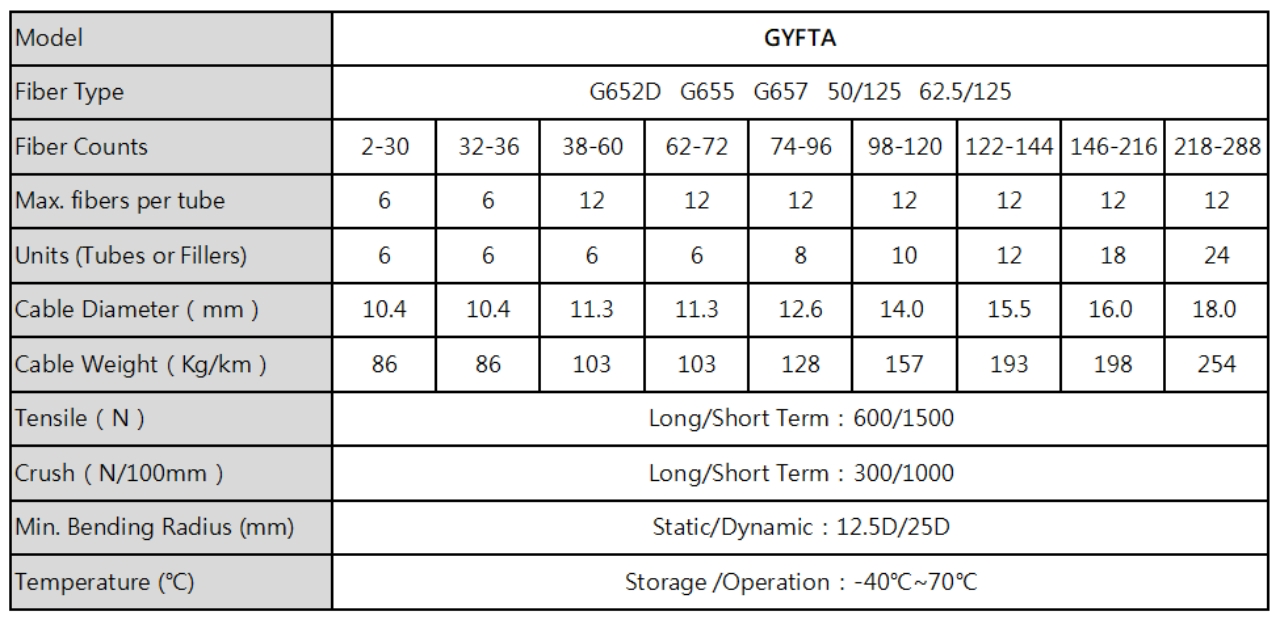

1. Parámetro de estructura
| Modelo | Gyfta | ||||||||
| Tipo de fibra | G652D G655 G657 50/125 62.5/125 | ||||||||
| Conteo de fibra | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Max. fibras por tubo | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Unidades (tubos o rellenos) | 6 | 6 | 6 | 6 | 8 | 10 | 12 | 18 | 24 |
| Diámetro del cable （mm） | 10.4 | 10.4 | 11.3 | 11.3 | 12.6 | 14.0 | 15.5 | 16.0 | 18.0 |
| Peso del cable （kg/km） | 86 | 86 | 103 | 103 | 128 | 157 | 193 | 198 | 254 |
| Tracción （n） | Largo/corto plazo: 600/1500 | ||||||||
| Crush （N/100 mm） | Largo/corto plazo: 300/1000 | ||||||||
| Mínimo Radio de flexión (mm) | Estática/dinámica: 12.5d/25d | ||||||||
| Temperatura (℃) | Almacenamiento /Operación: -40 ℃ ~ 70 ℃ | ||||||||
2. Parámetro de fibra G652.D (después del cable)
Artículo | Características | Unidad | Valor | |
Geométrico | Diámetro de revestimiento | μm | 125.0 ± 1.0 | |
Revestimiento de no circularidad | % | ≤1.0 | ||
Error de concentricidad de revestimiento de núcleo | μm | ≤0.6 | ||
No circularidad del núcleo | % | ≤12 | ||
Diámetro de recubrimiento | μm | 245 ± 10.0 | ||
Error de concentricidad de revestimiento | μm | ≤12 | ||
Radio curlón | m | ≥4 | ||
Atenuación | Pendiente de dispersión cero s0 | ps/nm²km | ≤0.092 | |
Atenuación de 1625 nm | DB/km | ≤0.30 | ||
1383 +/- Atenuación de 3 nm | DB/km | ≤0.36 | ||
Atenuación de 1310 nm | DB/km | ≤0.36 | ||
Atenuación de 1550 nm | DB/km | ≤0.22 | ||
Discontinuidad de puntos (1310nm y 1550nm) | db | ≤0.05 | ||
Atenuación a 1285 nm ~ 1330 nm en comparación con 1310nm | db | ≤0.03 | ||
Atenuación a 1485 nm ~ 1580 nm en comparación con 1550 nm | db | ≤0.03 | ||
Longitud de onda de dispersión cero λ0 | Nuevo Méjico | 1300≤λ 0≤1324 | ||
Dispersión | 1285 ~ 1339 nm dispersión | ps/nm/km | ≤3.5 | |
1271 ~ 1360 nm dispersión | ps/nm/km | ≤5.3 | ||
Dispersión de 1550 nm | ps/nm/km | 13.3 ~ 18.6 | ||
Valor de MFD nominal （1310nm） | μm | 8.6-9.5 | ||
Tolerancia a MFD | μm | ± 0.4 | ||
Flexión | Longitud de onda de corte de cable λcc | Nuevo Méjico | ≤1260 | |
Atenuación inducida por macro-Bend de 1550 nm （100 gurns con diámetro de 60 mm） | db | ≤0.5 | ||
PMD | Q | 0.01% | ||
Fibra individual máxima | ps/√km | 0.2 | ||
M | 20 cables | |||
3. Identificación de color (fibra y tubo)
No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Azul | Naranja | Verde | Marrón | Pizarra | Blanco | Red | Negro | Amarillo | Violeta | Rosa | Agua |
Longitud del carrete :
Normalmente 2 km, 3 km, 4 km, 5 km (como su solicitud)
Opciones de batería : tambor de madera fumigado, tambor de madera reforzado con acero, tambor de madera contrachapada.
Marcado de cable y batería de acuerdo con los requisitos del cliente.
