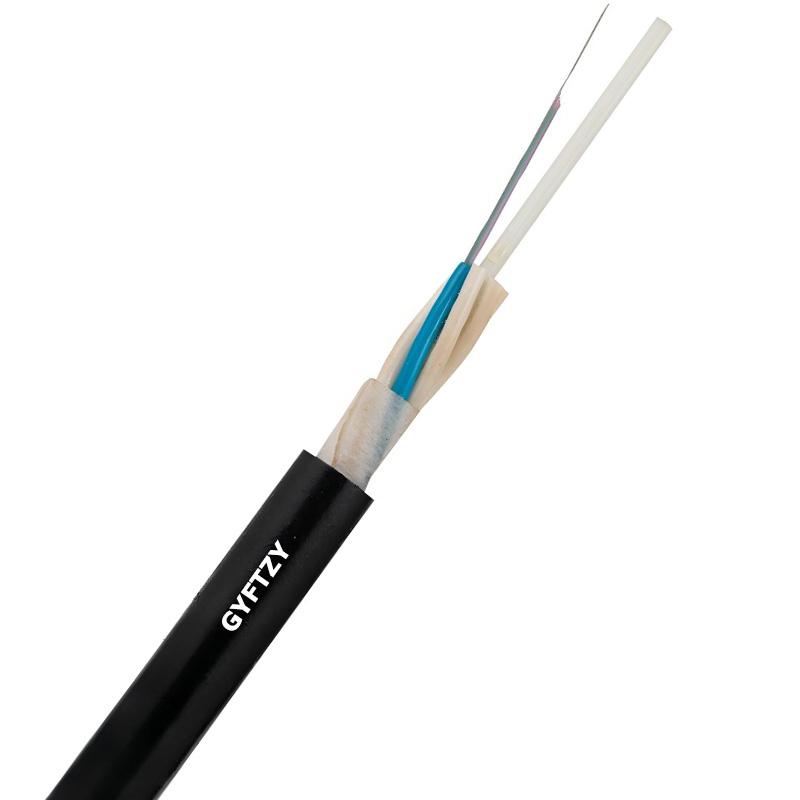

GYFTZY Cable de fibra óptica para conductos/aéreo no blindado totalmente dieléctrico LSZH retardante de llama de tubo suelto para exteriores

GYFTZY Cable de fibra óptica para conductos/aéreo no blindado totalmente dieléctrico LSZH retardante de llama de tubo suelto para exteriores


Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

2 núcleos-288 núcleos, tubo suelto trenzado (relleno de gel), miembro de resistencia central de FRP, sin armadura metálica, funda LSZH

2km/3km/4km por tambor

Modelo:
Gyftzy
Marca del producto:
CHANGRONG TECH

Cable de fibra óptica GYFTZY Cable de fibra no blindado Todo cable óptico dieléctrico Cable LSZH retardante de llama Cable de fibra óptica Cable de conducto no metálico Cable aéreo no blindado Cable exterior totalmente dieléctrico. Cable de tubo suelto al aire libre

Descripción del Producto

Parámetros técnicos

Embalaje y envío

GYFTZY Cable de fibra óptica con chaqueta LSZH retardante de llama, no metálico, no metálico, de tubo suelto trenzado para exteriores, para instalación aérea/de conductos

Modelo	Gyftzy
Conteo de fibra	2 núcleos - 288 núcleos
Tipo de fibra	UIT-T G652.D
Miembro de la fuerza central	FRP (plástico reforzado con fibra de vidrio) no metálico
A prueba de humedad	Compuesto de relleno de cables o cinta/hilo que bloquea el agua
Chaqueta exterior	LSZH (resistente al fuego)
Solicitud	Instalación de antena/ductos
Longitud del tambor	2 kilómetros, 3 kilómetros, 4 kilómetros, 5 kilómetros

Cable de fibra GYFTZY

Descripción del Producto:

GYFTZY es un cable de fibra óptica de tubo suelto trenzado para exteriores con estructura no blindada , de miembros resistentes no metálicos y cubierta retardante de llama LSZH (bajo en humo y cero halógenos) , diseñado para instalaciones aéreas y de conductos. Es un cable de comunicación totalmente dieléctrico, retardante de llama, ideal para entornos con alta interferencia electromagnética (EMI), áreas propensas a rayos y sitios con estrictos requisitos de seguridad contra incendios.

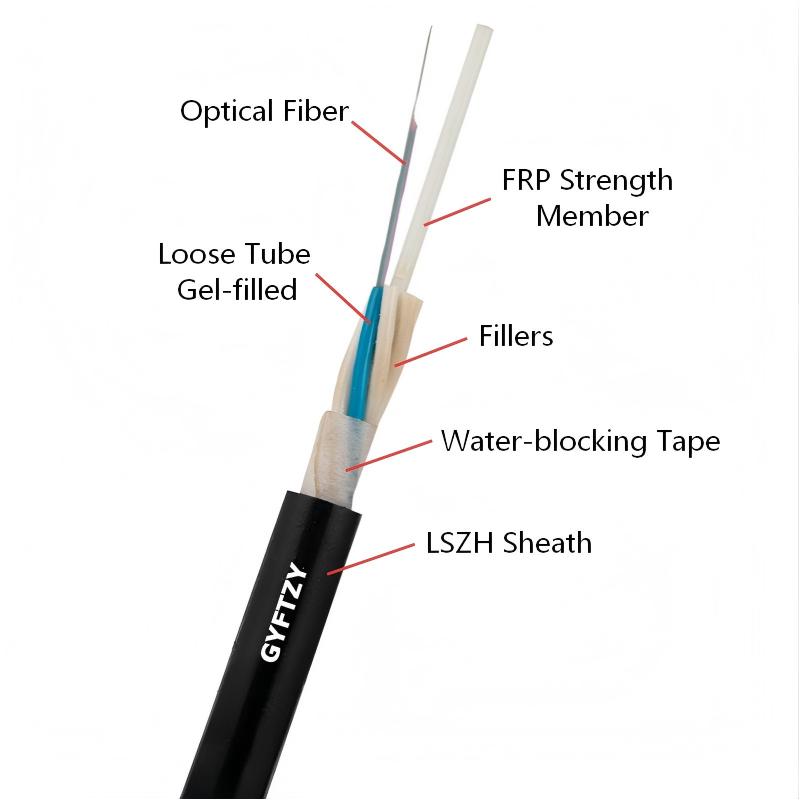

Estructura del cable GYFTZY (de adentro hacia afuera):

Detalles	del componente	de capa
Unidad de transmisión de fibra óptica	Fibra óptica de 250 μm	Fibras monomodo estándar (G.652D/G.657A2) o multimodo
	Tubo suelto	Material PBT de alto módulo, resistente a la hidrólisis, alta resistencia mecánica
	Gel de llenado de tubos	Compuesto impermeable dentro del tubo suelto, protección crítica de la fibra.
Miembro de la fuerza central	FRP (plástico reforzado con fibra de vidrio)	Varilla central no metálica, alta resistencia a la tracción, anti-EMI/rayos
Núcleo del cable	Estructura trenzada	Tubos sueltos + cuerdas de relleno trenzadas alrededor de FRP para formar un núcleo de cable redondo compacto
Núcleo del cable	Relleno bloqueador de agua central	El compuesto bloqueador de agua llena todos los espacios en el núcleo del cable para impermeabilizar toda la sección
Funda exterior	Chaqueta LSZH	Chaqueta para exteriores con baja emisión de humo, sin halógenos, retardante de llama, no tóxica y resistente a los rayos UV

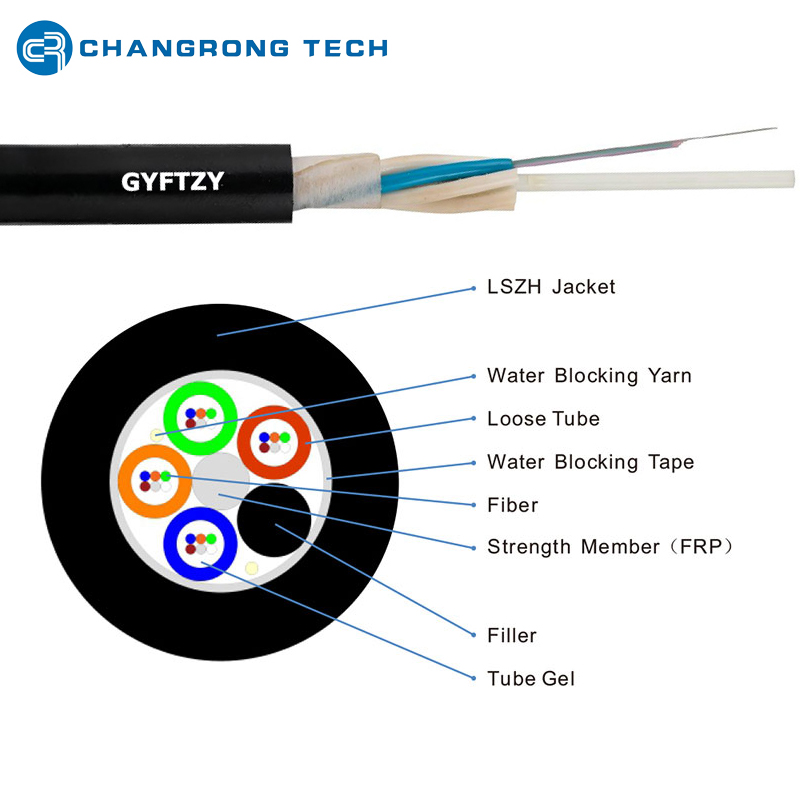

cable GYFTZY

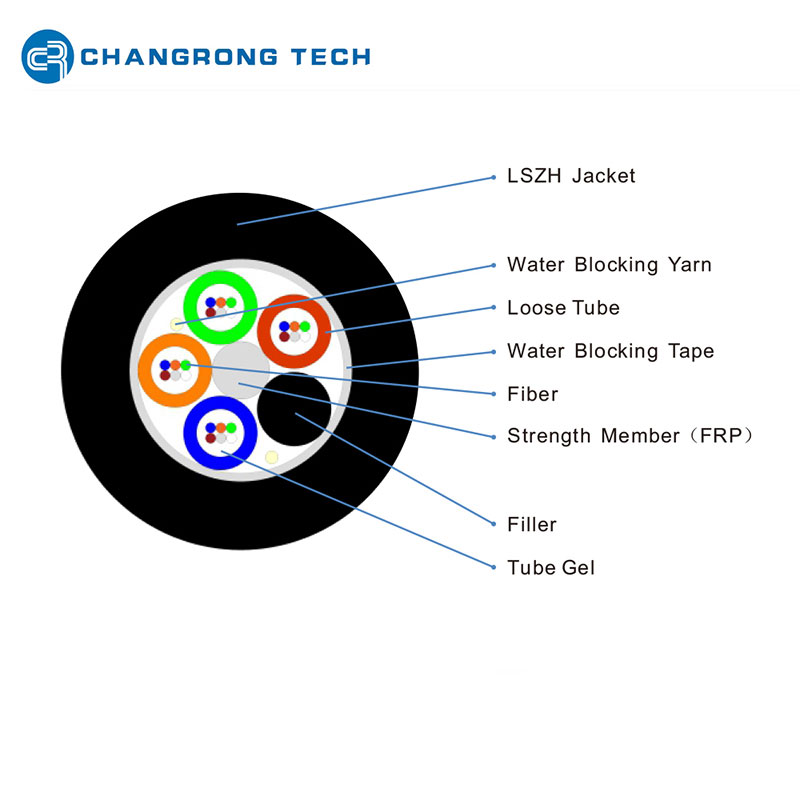

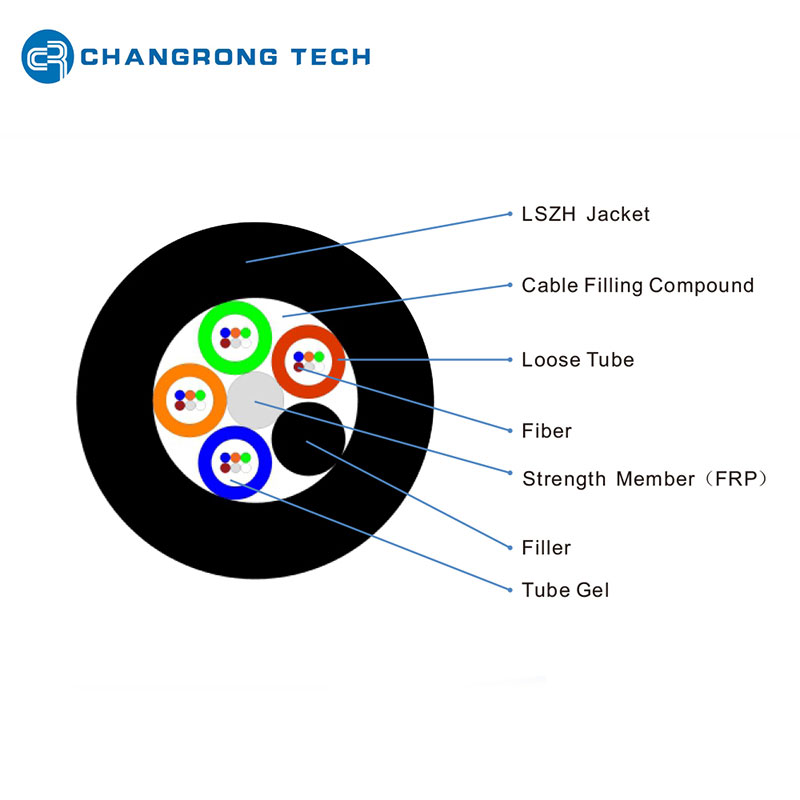

Sección transversal del cable GYFTZY

Si el cable tiene cubierta exterior de PE, es el modelo GYFTY , los detalles de la estructura son los siguientes:

cable GYFTY

Sección transversal del cable GYFTY

Características:

(1) Desempeño mecánico y ambiental

Diseño totalmente dieléctrico : sin componentes metálicos, inmune a rayos e interferencias electromagnéticas.
Excelentes propiedades mecánicas : alta resistencia a la tracción, buena resistencia al aplastamiento, flexibilidad, adecuado para instalación aérea o de conductos.
Amplio rango de temperatura : Temperatura de funcionamiento/almacenamiento: -40°C a +70°C.
Impermeabilización superior : gel para tubos + compuesto de relleno para cables + funda exterior duradera que garantizan resistencia a la humedad a largo plazo.

(2) Retardante de llama y seguridad

Chaqueta ignífuga LSZH : Baja emisión de humo, cero halógenos, no tóxica, cumple con estrictas normas de seguridad contra incendios.
Resistencia a la propagación de llamas : Evita la propagación del fuego, adecuado para edificios, túneles y zonas de alto riesgo.

(3) Ventajas ópticas y de aplicación

Rendimiento óptico estable : el diseño de tubo holgado aísla las fibras del estrés y las fluctuaciones de temperatura.
Alto número de fibras : Configurable de 2 a 288 núcleos, para satisfacer las necesidades de transmisión de gran capacidad.
Ligero y compacto : Reduce la carga de la torre para instalación aérea, fácil de colocar en los conductos.
Cumplimiento : Cumple con los estándares YD/T 1114 e IEC 60794-1

Aplicaciones típicas:

Instalación aérea y de ductos en redes de telecomunicaciones.
Subestaciones eléctricas, corredores de alta tensión y áreas sensibles a EMI.
Edificios, túneles, metro y zonas industriales con estrictos requisitos contra incendios.
Regiones propensas a rayos y ambientes costeros corrosivos.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el cable GYFTZY y GYTS/GYTA?

GYTS/GYTA tienen armadura metálica (cinta de acero o aluminio); GYFTZY no es metálico, no tiene armadura.
GYFTZY utiliza chaqueta LSZH; Los cables exteriores comunes suelen utilizar PE (polietileno).
GYFTZY es a prueba de rayos y anti-EMI; los cables metálicos no lo son.

P2: ¿GYFTZY es realmente 100% no metálico?

Sí. El miembro central de resistencia es FRP (plástico reforzado con fibra de vidrio), sin alambre de acero, sin cinta de acero, sin ningún componente metálico.

P3: ¿Qué es la chaqueta LSZH? ¿Por qué usarlo?

LSZH = Bajo nivel de humo y cero halógenos.

Poco humo al quemar; Sin gas halógeno tóxico; Retardante de llama, utilizado en túneles, edificios, metros, centrales eléctricas con estrictos códigos contra incendios.

P4: ¿Qué recuentos de fibra están disponibles?

Estándar: 2, 4, 6, 8, 12, 24, 36, 48, 72, 96, 144 núcleos. Personalizado hasta 288 núcleos.

P5: ¿Se puede enterrar directamente el cable GYFTZY?

No recomendado. No está blindado y tiene baja resistencia al aplastamiento. Para entierro directo, utilice GYFTZY53 (doble chaqueta blindada con cinta de acero).

Parámetro de estructura GYFTZY

Modelo	Gyftzy
Tipo de fibra	G652D G655 G657 50/125 62.5/125
Conteo de fibra	2-30	32-36	38-60	62-72	74-96	98-120	122-144	146-216	218-288
Máx. fibras por tubo	6	6	12	12	12	12	12	12	12
Unidades (tubos o rellenos)	6	6	6	6	8	10	12	18	24
Diámetro del cable （mm）	9.8	9.8	10.7	10.7	12.0	13.4	14.9	15.3	17.3
Peso del cable （kg/km）	102	102	121	121	149	182	221	227	289
Tracción （n）	Largo/corto plazo: 600/1500
Crush （N/100 mm）	Largo/corto plazo: 300/1000
Mínimo Radio de flexión (mm)	Estática/dinámica: 12.5d/25d
Temperatura (℃)	Almacenamiento /Operación: -40 ℃ ~ 70 ℃

Identificación del color de la fibra

No.	1	2	3	4	5	6	7	8	9	10	11	12
Color	Azul	Naranja	Verde	Marrón	Pizarra	Blanco	Red	Negro	Amarillo	Violeta	Rosa	Agua

Parámetro de Fibra G.652D (Después del Cable)

Artículo	Características		Unidad	Valor
Geométrico	Diámetro de revestimiento		μm	125,0±1,0
	Revestimiento de no circularidad		%	≤1.0
	Error de concentricidad de revestimiento de núcleo		μm	≤0.6
	Núcleo No circularidad		%	≤12
	Diámetro de recubrimiento		μm	245±10,0
	Error de concentricidad de revestimiento		μm	≤12
	Radio curlón		m	≥4
Atenuación	Pendiente de dispersión cero s₀		ps/nm²km	≤0,092
	Atenuación de 1625 nm		DB/km	≤0,30
	Atenuación de 1383+/-3 nm		DB/km	≤0,36
	Atenuación de 1310 nm		DB/km	≤0,36
	Atenuación de 1550 nm		DB/km	≤0,22
	Punto de discontinuidad (1310 nm y 1550 nm)		db	≤0.05
	Atenuación a 1285 nm ~ 1330 nm en comparación con 1310 nm		db	≤0.03
	Atenuación a 1485 nm ~ 1580 nm en comparación con 1550 nm		db	≤0.03
	Longitud de onda de dispersión cero λ₀		Nuevo Méjico	1300≤λ≤1324₀
Dispersión	Dispersión de 1285~1339nm		ps/mn/km	≤3.5
	Dispersión de 1271 ~ 1360 nm		ps/mn/km	≤5.3
	Dispersión de 1550 nm		ps/mn/km	13,3~18,6
	Valor nominal MFD (1310 nm)		μm	8,6-9,5
	Tolerancia del MFD		μm	±0,4
Doblar	Longitud de onda de corte de cable λcc		Nuevo Méjico	≤1260
	Atenuación inducida por macroflexión de 1550 nm (100 vueltas con un diámetro de 60 mm)		db	≤0.5
	PMD	Q		0,01%
		Fibra individual máxima	ps/√km	0.2
		M		20 cables
