Cable de fibra óptica de fibra subterránea blindada CST de gyfts al aire libre

Gyfts CST CST CSTORES DE FRP CST CST CST CST CENTRO SUPERIOR CABLO DE FIBRA SUBISTRO DE FIBRA SEGURA

Descripción:

GYFTS es un modelo estandarizado de cable de fibra óptica al aire libre ampliamente utilizado en comunicación de larga distancia, redes de acceso y escenarios industriales al aire libre. Su diseño se centra en la durabilidad mecánica, la resistencia ambiental y la transmisión de señal estable, lo que lo hace adecuado para la colocación de conductos y la instalación aérea en entornos duros al aire libre.

Definición del modelo:

GY : Indicando que está diseñado para uso al aire libre.

F :  Refiriéndose a los tubos sueltos varados alrededor de un miembro de resistencia central no metálico (CSM) para mejorar la flexibilidad y la resistencia a la tracción.

T ： Significa el compuesto de llenado del cable

S : La denotación  de la capa de armadura está hecha de cinta de acero (para protección anti-roña, anti-creño y anticorrosión).

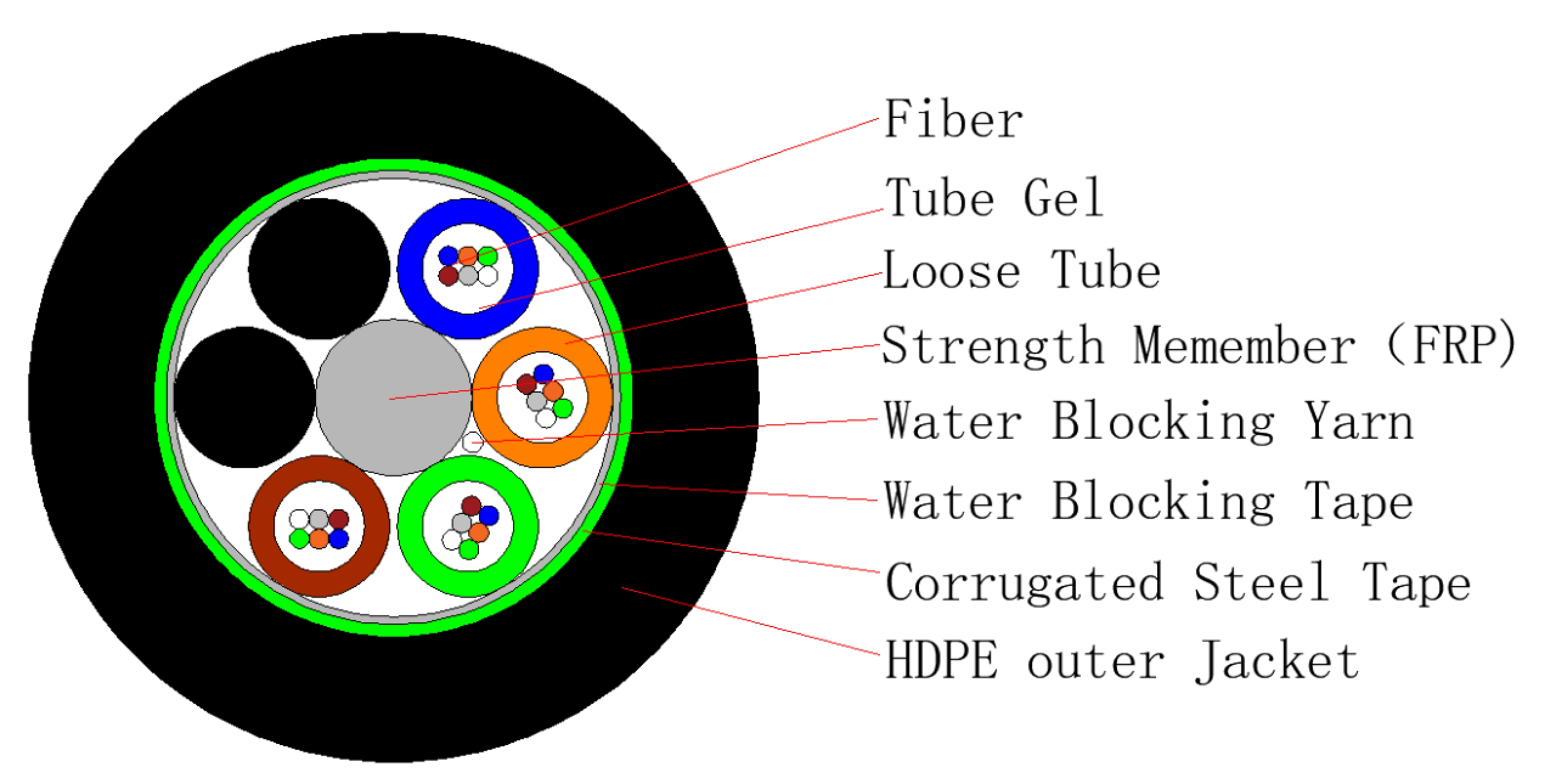

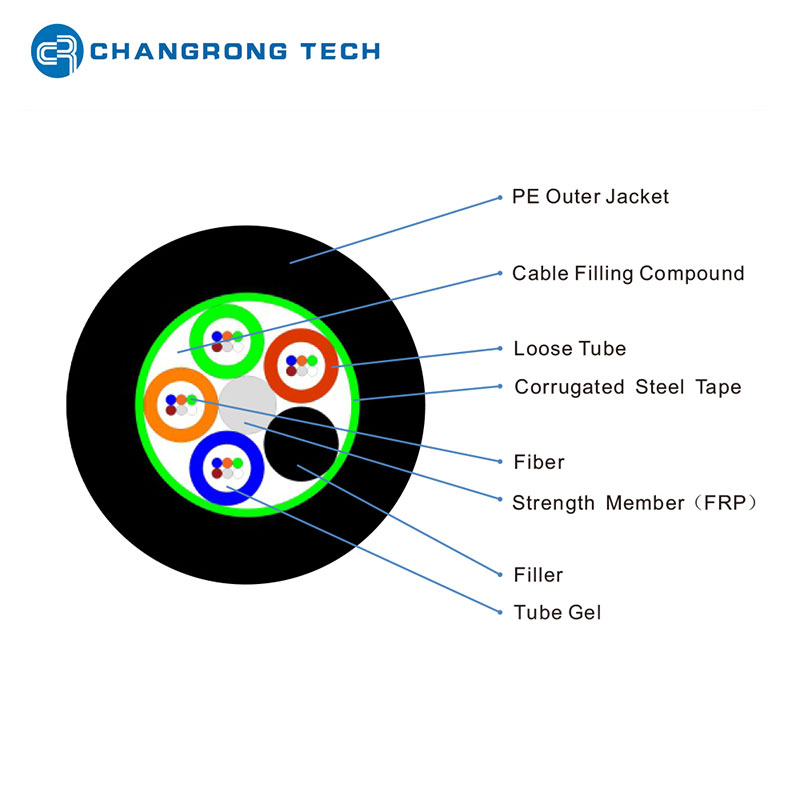

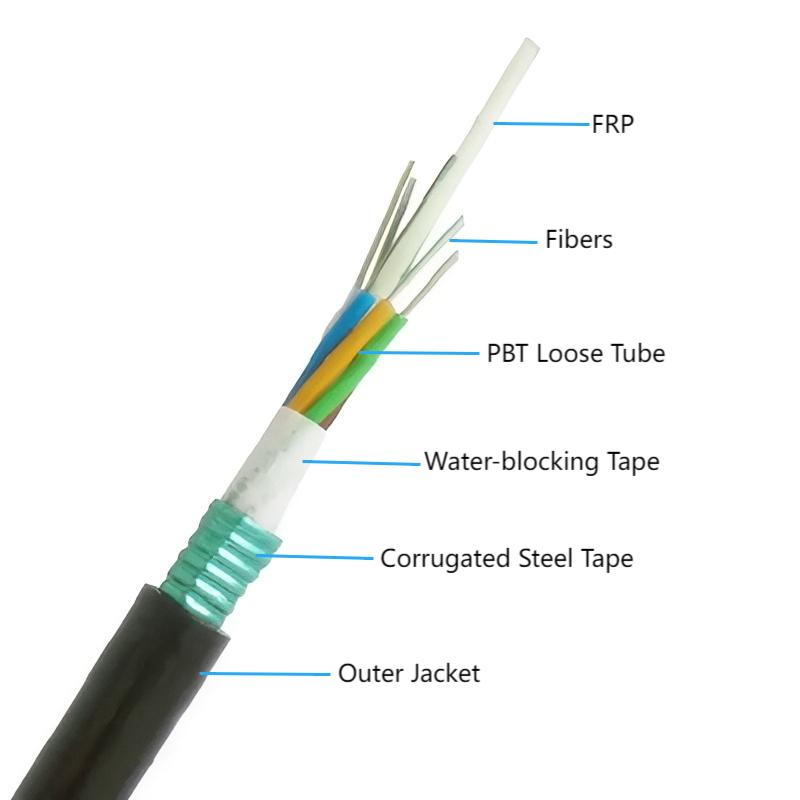

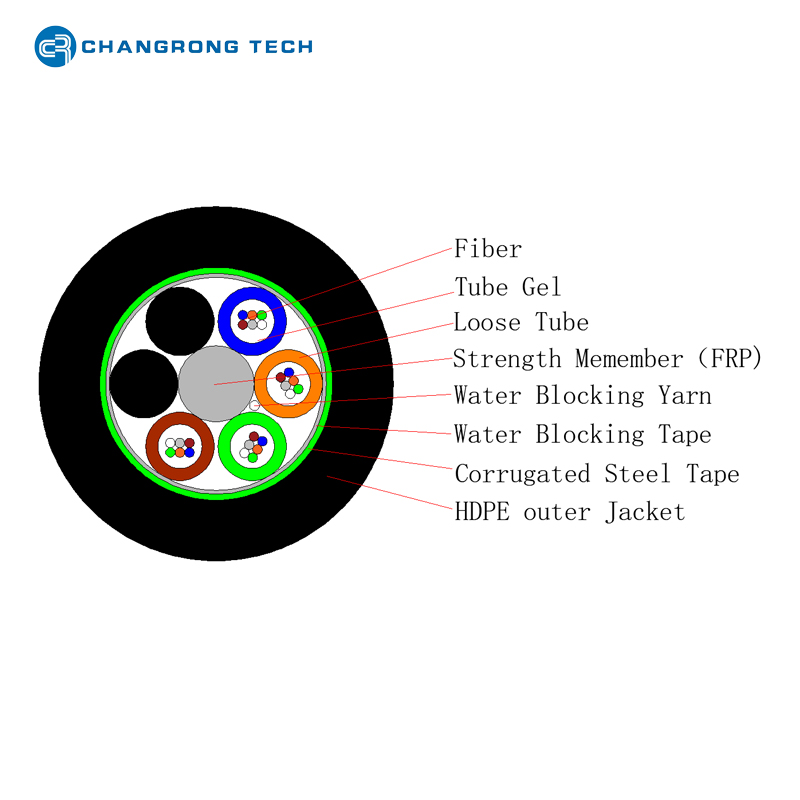

Estructura del cable de fibra óptica Gyfts:

1. Miembro de resistencia no metálica central : generalmente, se usa una varilla de plástico reforzada con fibra de vidrio (FRP) como miembro central de resistencia no metálica, que tiene alta resistencia y buena resistencia a la corrosión, y puede mejorar efectivamente la resistencia a la tracción del cable.

2. Unidad de fibra óptica : la fibra de modo único de 9/125 μm o 50/125 μm, 62.5/125 μm de fibra multimodo se coloca en un tubo suelto hecho de PBT, y el tubo suelto se llena con un compuesto resistente al agua para proteger la fibra óptica de la humedad.

3. Estructura del núcleo del cable : los tubos sueltos y las cuerdas de relleno están varadas alrededor del miembro central de resistencia no metálica para formar un núcleo de cable compacto y redondo, y los huecos en el núcleo del cable se llenan con rellenos de bloqueo de agua para garantizar el rendimiento general del bloqueo de agua del cable.

4. Capa blindada : una cinta de acero corrugada (PSP) está envuelta longitudinalmente alrededor del núcleo del cable para formar una capa blindada, que puede mejorar la resistencia del cable a la presión externa, el impacto y el daño de los roedores.

5. Varela externa : una vaina de polietileno (PE) se extruye fuera de la capa blindada. La vaina negra de PE tiene un buen rendimiento antiultravioleta, que puede proteger la estructura interna del cable de ser dañada por la luz solar y prolongar la vida útil del cable.

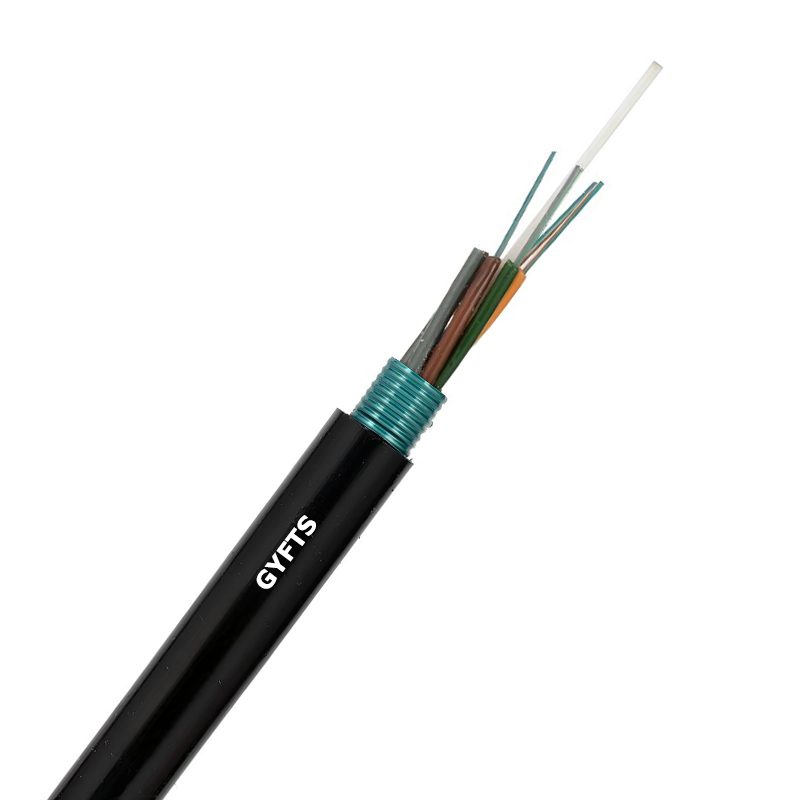

Cable de gyfts

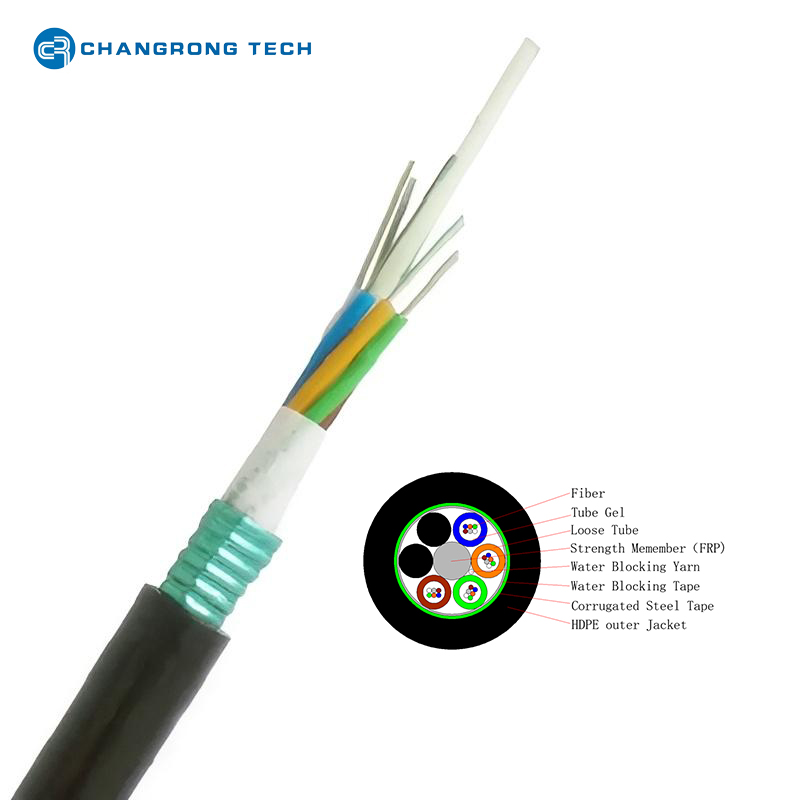

Gyfts-24core

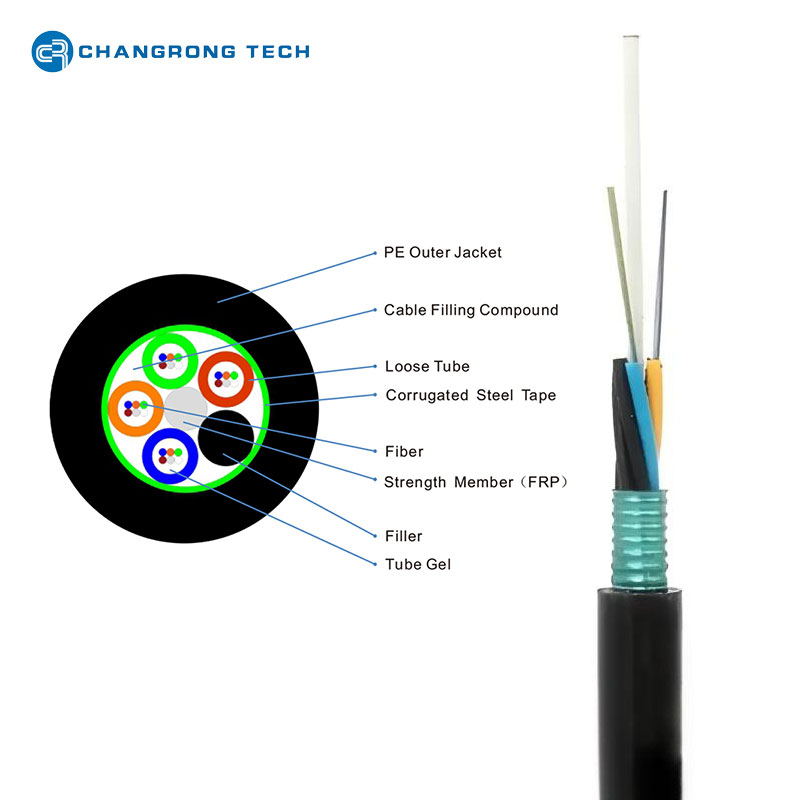

Diferencia de estructura entre el modelo GYFTS y GYTS:   Miembro de fuerza central

Características del cable de fibra óptica al aire libre Gyfts:

(1) Excelente durabilidad mecánica

• Resistencia a la tracción : el miembro de la resistencia central (CSM) y la estructura varada permiten que el cable resistiera fuerzas de tracción de hasta 1500–3000 N (dependiendo de las especificaciones), adecuada para la suspensión aérea o la tracción de larga distancia.

• Resistencia al aplastamiento : la armadura de cinta de acero resiste la presión radial (hasta 1000–2000 N/100 mm), evitando el daño de la fibra en entornos de conductos abarrotados.

• Resistencia de roedores y plagas : la armadura de cinta de acero es impenetrable para los roedores (por ejemplo, ratones, lunares) y termitas, evitando costosas descansos de cables en instalaciones subterráneas.

(2) Fuerte adaptabilidad ambiental

• Resistencia a la intemperie : la vaina PE resistente a los rayos UV garantiza un rendimiento estable en temperaturas extremas (-40 ° C a +70 ° C), adecuada para áreas de alta altitud, desierto o costas (resiste la corrosión por pulverización de sal).

• Impermeable y a prueba de humedad: los tubos sueltos llenos de gel de bloqueo de agua y capas opcionales de agua de agua evitan que la humedad ingrese al núcleo de la fibra, evitando la atenuación de la señal causada por la absorción de agua.

• Resistencia química: la vaina HDPE resiste la corrosión de los productos químicos del suelo (p. Ej., Fertilizantes, contaminantes industriales), que extiende la vida útil en zonas industriales o tierras de cultivo.

(3) Estabilidad de transmisión de señal alta

• Baja atenuación: el diseño del tubo suelto minimiza la microescendencia de las fibras, asegurando una baja pérdida de señal (por ejemplo, ≤0.36 dB/km a 1310 nm para fibras de modo único G.652D).

• Ancho de banda alto: admite la transmisión de datos de alta velocidad (hasta 100 Gbps o más para las variantes de modo único), satisfaciendo las necesidades de las estaciones base 5G, los centros de datos y las redes troncales de larga distancia.

(4) Instalación y mantenimiento flexibles

• Métodos de colocación versátiles: compatible con entierro directo, colocación de conductos e instalación aérea (con hardware de colgar adicional), adaptándose a diversos escenarios al aire libre.

• Identificación fácil: los tubos sueltos codificados por colores simplifican el empalme y el mantenimiento de la fibra, reduciendo el tiempo de trabajo en el sitio.

• Diseño compacto: los tubos sueltos varados permiten una mayor densidad de fibra (hasta 288 núcleos en un solo cable) sin diámetro excesivo, ahorrando espacio en conductos.

Aplicaciones:

(1) Backbone de telecomunicaciones y redes de área metropolitana (hombre)

• Implementado como cables troncales entre intercambios de telecomunicaciones, centros de datos o nodos centrales 5G (por ejemplo, conectar estaciones base urbanas y suburbanas).

• Adecuado para la transmisión de larga distancia (decenas a cientos de kilómetros) debido a la baja atenuación y la alta resistencia mecánica.

(2) Redes de acceso (FTTH/FTTB)

• Utilizado en 'Última milla ' enlaces de acceso al aire libre (por ejemplo, desde oficinas centrales hasta comunidades residenciales o parques empresariales).

• Directamente enterrados o colocados en conductos para conectar puntos de distribución (DP) a unidades de red óptica (ONU) en proyectos de fibra a casa (FTTH).

(3) Comunicaciones aéreas y rurales

• Suspendido entre los postes de servicios públicos (instalación aérea no autoportante) para cubrir áreas rurales o remotas donde la colocación del conducto no es práctica.

• La vaina resistente a los rayos UV garantiza una larga vida útil (15-25 años) en entornos al aire libre.
