Gyxtw
CHANGRONG TECH
| Modelo | Gyxtw |
| Conteo de fibra | 2P - 24P |
| Tubo | Tubo Suelto Central |
| Material que bloquea el agua | Cinta bloqueadora de agua / Compuesto de relleno |
| Armadura | Cinta de acero corrugado (CST) |
| Miembro de fuerza | Alambre de acero paralelo |
| Funda exterior | PE/LSZH |
| Rango de temperatura | - 40°C a 70°C |
| Solicitud | Instalación de antena/ductos/UG |
GYXTW-12
GYXTW-4
Este cable pertenece a la serie 'GY' (una clasificación estándar nacional china para cables de fibra óptica para exteriores), con dos mejoras principales:
Armadura CST : Cinta de acero corrugado (CST) envuelta alrededor del núcleo del cable para brindar protección mecánica contra compresión, impacto y picaduras de roedores.
Miembro de resistencia de 2 alambres de acero paralelos : dos alambres de acero de alta resistencia colocados paralelos al eje del cable, lo que mejora significativamente la resistencia a la tracción del cable (crítico para instalación aérea o despliegue de tramos largos).
El cable sigue un diseño en capas, desde las fibras ópticas más internas hasta la cubierta más externa, y cada capa tiene un propósito protector o funcional específico. La estructura es la siguiente (de dentro a fuera):
| Capa No. | Material componente | Función |
| 1. Fibras ópticas | Monomodo (SM, por ejemplo, G.652D) o multimodo (MM, por ejemplo, G.651) | Transmitir señales ópticas; El recuento central suele oscilar entre 2 y 12 fibras. |
| 2. Tubo suelto central | Tubo suelto de PBT (tereftalato de polibutileno) lleno de gel para tubos | Protege las fibras, proporciona espacio amortiguador para la expansión de las fibras y bloquea la humedad. |
| 3. Armadura CST | Cinta de acero corrugada | Protección física: resiste la compresión, el impacto y el roedor de los roedores; Mantiene la forma del cable. |
| 4. Alambres de acero paralelos | Alambres de acero galvanizado (diámetro: ~1,5-2,0 mm) | Refuerzo de tracción primario: soporta el peso del cable en instalación aérea o resiste los tirones durante el entierro. |
| 5. Funda exterior | Bajo nivel de humo y sin halógenos (LSZH) o polietileno (PE) | Protección exterior: resiste la radiación UV, el envejecimiento, la corrosión química (por ejemplo, productos químicos del suelo) y el agua. |
Alta resistencia a la tracción: Los 2 alambres de acero paralelos permiten que el cable resista fuerzas de tracción de hasta 1500-2000 N (dependiendo del diámetro del alambre), lo que lo hace ideal para instalación aérea (por ejemplo, entre postes de servicios públicos) o despliegue enterrado a larga distancia (resistiendo tirones durante el tendido).
Fuerte resistencia al impacto/compresión: la capa de armadura CST (estructura corrugada) absorbe el impacto externo y la compresión, evitando daños al núcleo interno de fibra, adecuada para áreas con actividad humana frecuente (p. ej., cerca de carreteras) o interferencia de animales (roedores).
Bloqueo de humedad y agua: el gel bloqueador de agua del tubo suelto central y la funda exterior de PE/LSZH forman una doble barrera contra la humedad, lo que garantiza que no entre agua incluso si la funda está ligeramente dañada. El cable cumple con el estándar de 'estanqueidad al agua' para cables exteriores (sin fugas de agua después de una inmersión de 24 horas).
Resistencia a los rayos UV y al envejecimiento: A la funda exterior de PE/LSZH se le añaden estabilizadores UV, lo que permite una exposición prolongada a la luz solar (uso aéreo) sin que la funda se agriete ni degrade el rendimiento (vida útil: ≥20 años).
Resistencia a la corrosión: El acero galvanizado (para CST y alambres de acero) y los materiales de revestimiento resistentes a productos químicos resisten la corrosión de las sales del suelo, los contaminantes industriales o los ambientes ácidos/alcalinos.
Baja atenuación de fibra: el diseño de tubo holgado central minimiza la microflexión de las fibras (causada por cambios de temperatura o tensión mecánica), lo que garantiza una transmisión de señal estable. Para fibras monomodo (G.652D), la atenuación es tan baja como 0,36 dB/km (a 1310 nm) y 0,22 dB/km (a 1550 nm).
Estabilidad de temperatura: Los materiales del tubo suelto y la funda tienen un amplio rango de temperatura de funcionamiento de -40 °C a +70 °C, adaptándose a ambientes de frío extremo (p. ej., regiones del norte) o de alta temperatura (p. ej., áreas desérticas).
Ligero y flexible: en comparación con los cables totalmente blindados (p. ej., armadura de alambre de acero), la capa CST y los alambres de acero paralelos equilibran la protección y la flexibilidad, lo que reduce la dificultad de instalación (p. ej., doblarse alrededor de los postes).
Estructura clara: el diseño de tubo holgado central simplifica el empalme y el mantenimiento de las fibras: los técnicos pueden acceder rápidamente a las fibras sin desmontar estructuras trenzadas complejas.
Debido a su durabilidad y resistencia ambiental, este cable es ampliamente utilizado en redes de comunicación de larga distancia en exteriores y escenarios que requieren alta confiabilidad:
Implementado entre postes de servicios públicos (instalación aérea) para redes de comunicación rurales, suburbanas o viales. Los 2 alambres de acero paralelos soportan el peso del cable, mientras que la armadura CST resiste la carga del viento y el daño de las aves.
Ejemplo: conectar estaciones base 4G/5G en áreas remotas o transmitir datos entre centros de comunicación municipales.
Enterrado directamente en el suelo (sin tubería protectora) para redes troncales urbanas, parques industriales o redes perimetrales de campus. La armadura CST y la funda exterior resisten la presión del suelo, las picaduras de roedores y la corrosión química.
Ejemplo: Tendido entre centros de datos en diferentes zonas industriales para construir una red troncal de fibra óptica de baja latencia.
Áreas Mineras: Resiste vibraciones, impactos y polvo; Se utiliza para la comunicación de minas subterráneas (aunque normalmente con fundas retardantes de llama adicionales).
Regiones costeras: Los materiales resistentes a la corrosión (acero galvanizado, revestimiento de PE) resisten la niebla salina y la alta humedad.
Coincidencia del sistema de energía: se utiliza en redes de comunicación de energía (p. ej., que acompañan a las líneas de transmisión de alto voltaje) para transmitir datos de monitoreo; las opciones de funda LSZH cumplen con los requisitos de seguridad contra incendios para instalaciones de energía.
Se implementa rápidamente para recuperación de desastres (por ejemplo, después de terremotos o inundaciones) debido a su alta resistencia a la tracción y fácil instalación, restableciendo la comunicación en áreas dañadas.
Esta serie admite de 2 a 24 núcleos. Si necesita un mayor número de fibras (>24), elija tipos de tubos sueltos trenzados como GYTA/GYTS.
✅Sí. Utiliza gel bloqueador de agua dentro del tubo suelto central, además de hilos bloqueadores de agua alrededor del tubo, para cumplir con los requisitos de penetración de agua en exteriores.
✅Sí. Podemos ofrecer servicio personalizado OEM. Simplemente envíenos el logotipo de su empresa y los requisitos de marcado del medidor.

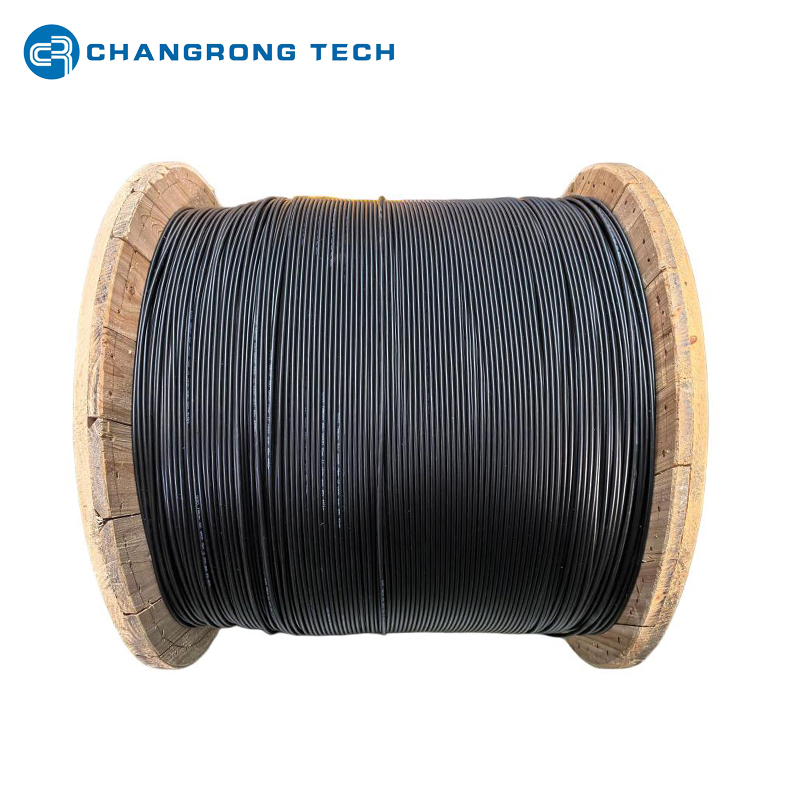

Longitud del carrete :
Normalmente 2 km, 3 km, 4 km, 5 km (como su solicitud)
Opciones de batería :
Tambor de madera fumigado
Tambor de madera reforzado con acero
Tambor de madera contrachapada.
Marcado de cable y batería de acuerdo con los requisitos del cliente.
Fotos de envío:
