Cable de fibra óptica aéreo autoportante blindado con cinta de acero Uni-Tube central GYXTC8S Mini FIG8

Cable de fibra aérea autoportante blindado con cinta de acero de tubo suelto Central GYXTC8S Mini FIG8

Descripción:

GYXTC8S es un cable de fibra aéreo autoportante con estructura en forma de 8. Utiliza un solo alambre de acero o alambres de acero trenzados como miembro autoportante y está blindado con una cinta de acero, que proporciona buena protección mecánica y resistencia a la tracción. Es adecuado para comunicaciones de larga distancia y entre oficinas, y puede usarse en entornos exteriores con un rango de temperatura de -40 ℃ a +70 ℃.

Estructura detallada del cable aéreo autoportante GYXTC8S Mini FIG8:

Las 2-24 fibras se colocan en un tubo suelto central hecho de plástico de alto módulo y se llenan con gel de tubo. El compuesto de bloqueo de agua se aplica alrededor del Unidad Central. Luego, el tubo está blindado con una cinta de acero corrugada (CST) longitudinalmente. Los cables de acero varados se aplican como mensajero. Finalmente, se extruye una chaqueta externa de PE de figura 8.

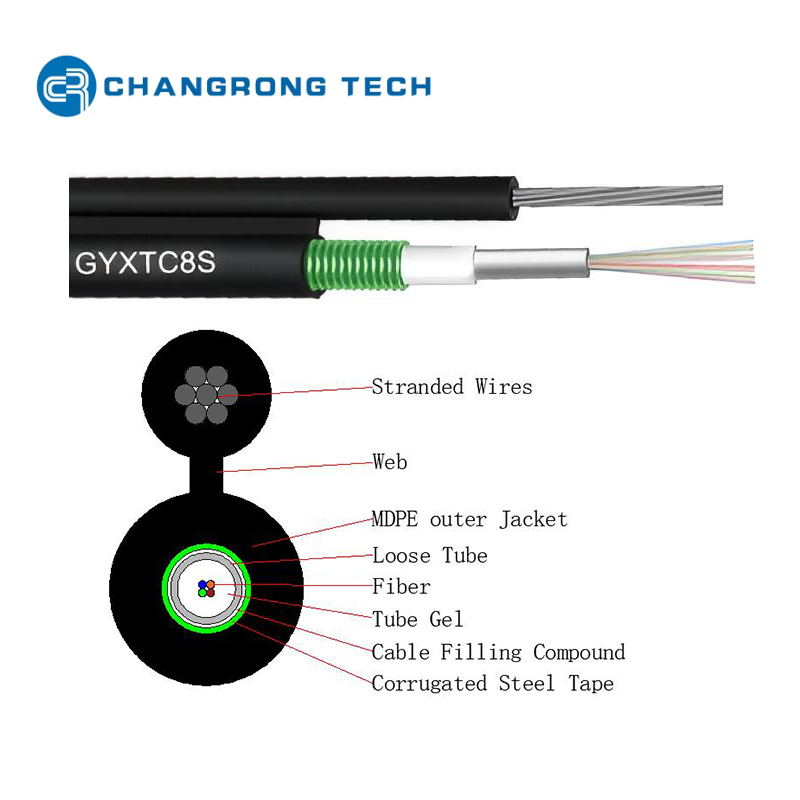

Cable gyxtc8s

Diagrama de estructura de GYXTC8S

Características del cable aéreo mini FIG8 central Unitubo GYXTC8S:

• Diseño de estructura en forma de 8 , diámetro pequeño y peso liviano, fácil de instalación aérea autoportante, lo que reduce los costos de instalación.

• Excelente rendimiento óptico : las fibras ópticas (por ejemplo, G652.D) tienen una baja pérdida de transmisión y una baja dispersión, lo que puede garantizar una transmisión de señal óptica de alta calidad.

• Buen rendimiento mecánico : gracias a un diseño razonable y un control preciso del exceso de longitud de la fibra en el tubo holgado, el cable tiene excelentes propiedades mecánicas. El alambre de acero trenzado como miembro autoportante tiene una resistencia a la tracción muy alta y la armadura de cinta de acero tiene una fuerte resistencia a la presión y a los roedores.

• Buen rendimiento medioambiental : el cable tiene un buen rendimiento a prueba de agua y humedad. La unión adhesiva termofusible entre la cinta de acero y el tubo suelto garantiza que no haya retracción del tubo suelto después de tender el cable, y que el cable tenga una excelente flexibilidad y resistencia a la flexión, lo que puede adaptarse a diferentes condiciones ambientales.

Aplicaciones:

• Redes de acceso aéreo FTTH

  Distribución aérea de fibra desde puntos de distribución óptica (ODP) hasta edificios residenciales, pueblos y suscriptores individuales, especialmente áreas sin conductos de tuberías subterráneas.

• Redes de telecomunicaciones locales metropolitanas y rurales

  Líneas troncales aéreas de luz corta y media para la red troncal de comunicaciones de condados, ciudades y pueblos.

• CATV y sistemas de acceso integrados

  Transmisión aérea de TV por cable híbrido fibra-coaxial (HFC), soportando servicios triple play de datos, voz y video.

• Redes Privadas de Campus, Parques y Parques Industriales

  Conexión aérea autoportante de fibra entre edificios sin cordones auxiliares de postes.

• Monitoreo y Proyectos de Ciudades Inteligentes

  Enlaces de fibra aérea exterior para vigilancia de tráfico, monitoreo ambiental y transmisión de cámaras de seguridad pública.

Preguntas frecuentes:

P1:  ¿Cuál es el número máximo de fibras de este cable GYXTC8S?

El rango estándar es de 2 a 24 núcleos. Para recuentos de fibra de más de 24 núcleos, elija cables aéreos en forma de 8 trenzados en capas como GYTC8S.

P2:  ¿Se necesita hilo de acero adicional durante la instalación aérea?

No. El cable integra un alambre mensajero de acero galvanizado de 7 hilos en una funda de una sola pieza en forma de 8, que soporta toda la tensión de suspensión. No se requiere un cordón de soporte separado, lo que ahorra accesorios y tiempo de construcción.

P3:  ¿Qué ventajas aporta la armadura de cinta de acero?

1. Alta resistencia al aplastamiento contra la extrusión externa;

2. Protección contra picaduras de roedores en zonas rurales, montañosas y salvajes;

3. Barrera impermeable radial para bloquear la penetración de la humedad.

P4:  ¿Cuáles son los requisitos del radio de curvatura durante la construcción?

Radio de curvatura estática (tendido fijo): ≥10× diámetro exterior del cable; Radio de curvatura dinámico (tirando, enrollando): ≥20× diámetro exterior del cable.

P5:  ¿En qué se diferencia el cable del cable aéreo ADSS?

• GYXTC8S: Mensajero de acero incorporado, menor costo, pequeño número de fibras (2 a 24 núcleos), para redes de acceso de tramos cortos;

• ADSS: Autosoporte totalmente dieléctrico, sin metal en el interior, para cruce de líneas eléctricas de alto voltaje, grandes cantidades de fibras, columna vertebral de largo alcance.
