Cable de fibra óptica aéreo autoportante no blindado de GYFTC8F FRP Messenger figura 8
| Modelo | GYFTC8F |
| Conteo de fibra | 2 núcleos - 144 núcleos |
| Estructura | Diseño de la Figura 8 |
| Tubo | Tubo suelto trenzado relleno de gel |
| CSM (miembro de la fuerza central) | FRP (no metálico) |
| Armadura | No blindado |
| Vaina | Educación física |
| Mensajero | FRP |
| Solicitud | Instalación aérea autosuficiente |
| Longitud del tambor | 2 km, 3 km, 4 km |

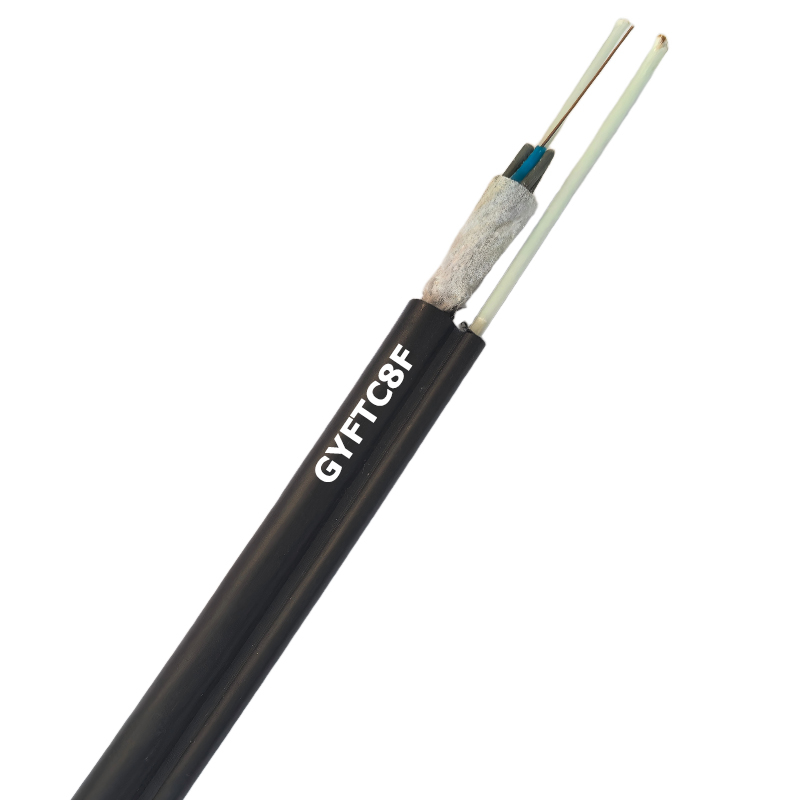

GYFTC8F es un cable de fibra óptica aéreo autoportante en forma de 8, trenzado, de tubo suelto, totalmente dieléctrico, no blindado.
Definición del modelo:
GY : Cable óptico de comunicación exterior.
F : Totalmente no metálico (todo FRP, sin componentes de acero)
T : Tubo suelto trenzado relleno de gel
C : Tipo aéreo autoportante
8: Perfil de sección transversal en forma de 8
F : Varilla sólida de FRP como cable mensajero integrado, sin armadura metálica

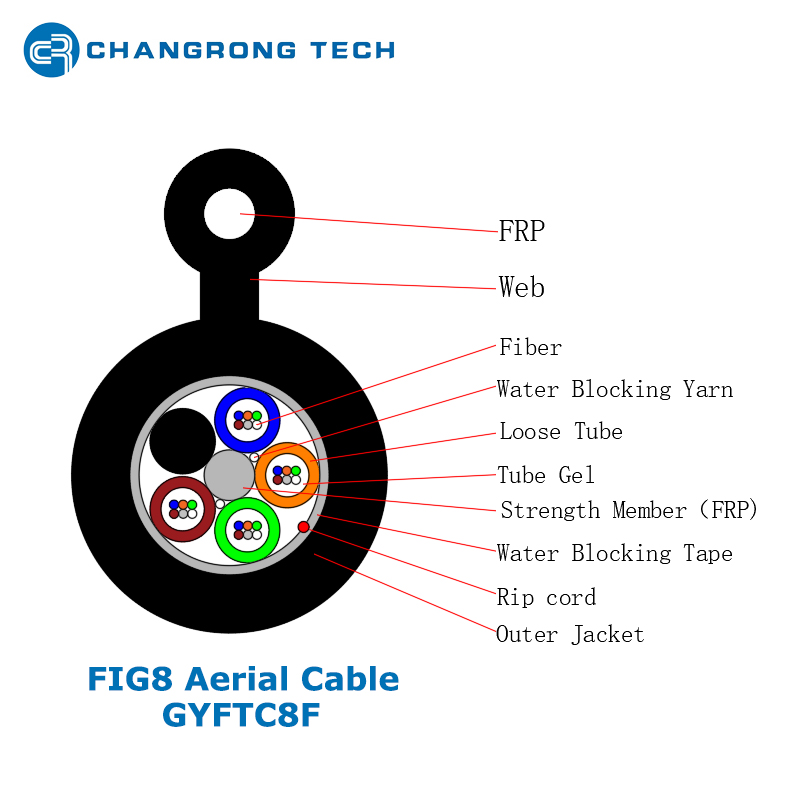

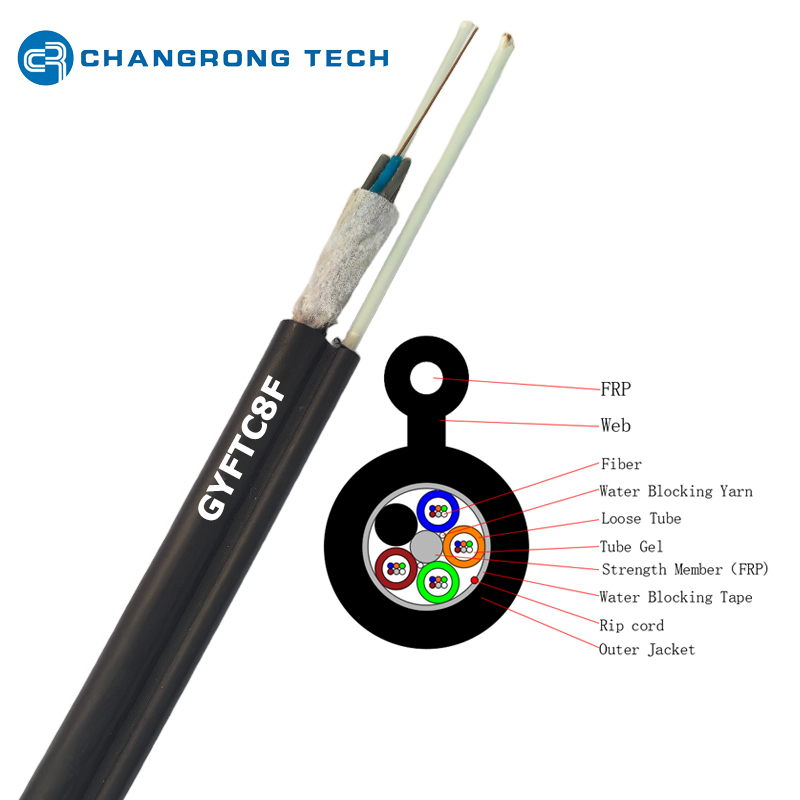

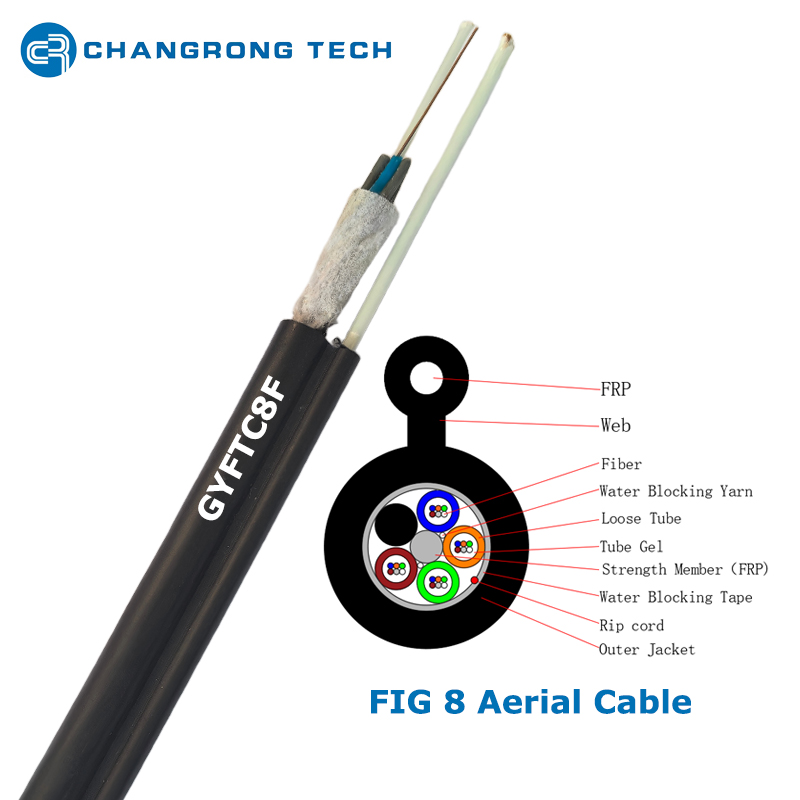

El cable adopta una funda coextruida integrada en forma de 8 , que consta de dos secciones circulares paralelas conectadas por una delgada red de PE:
Círculo grande inferior: Núcleo de transmisión óptica con miembro central de resistencia de FRP;
Círculo pequeño superior: varilla mensajera de FRP sólida e independiente como componente de soporte de carga total para la extensión aérea.
Sin cinta de acero, cinta de aluminio ni armadura metálica en el interior del cable, consiguiendo un diseño completo no metálico para eliminar riesgos de inducción electromagnética. El recuento de fibras varía de 2 a 144 núcleos, compatible con fibras monomodo G.652D, G.657A1/A2 para FTTx y despliegue aéreo de redes de acceso cerca de líneas eléctricas de alto voltaje.

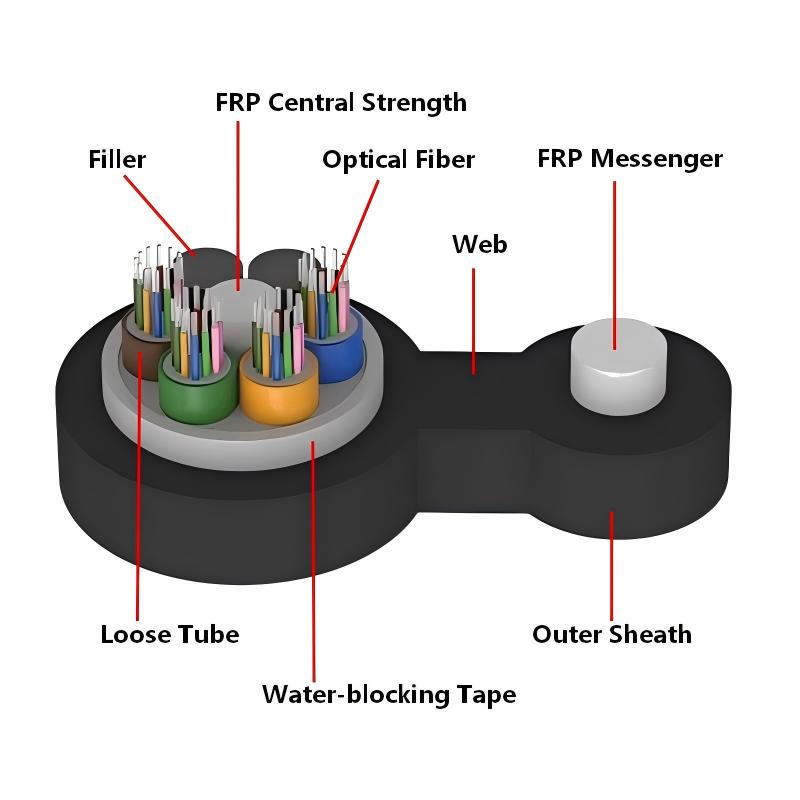

| Capa | Composición |
| 1. Fibra óptica | Fibras ópticas monomodo codificadas por colores de 250 μm, baja atenuación, baja pérdida de flexión, identificación de color estándar para fácil empalme y gestión de núcleos. |
| 2. Tubo suelto PBT relleno de gel | Los tubos holgados de PBT de alto módulo albergan fibras ópticas; cada tubo contiene de 6 a 12 fibras. Jalea tixotrópica especial que bloquea el agua llena los tubos para aislar las fibras de la humedad, amortiguar los golpes mecánicos y estabilizar el rendimiento de la transmisión en amplios rangos de temperatura. |
| 3. Miembro de fuerza central de FRP | Varilla de plástico sólida reforzada con fibra de vidrio en el centro del núcleo del cable, que proporciona resistencia al aplastamiento radial y protección secundaria a la tracción para la unidad de fibra, totalmente no conductora. |
| 4. Sistema de bloqueo de agua del núcleo del cable | Los tubos sueltos y las varillas de relleno de plástico están trenzados alrededor del FRP central en un núcleo circular compacto; espacios completamente llenos con hilo y gelatina que bloquean el agua, logrando una impermeabilización longitudinal y radial de sección completa para evitar la penetración de agua a lo largo de la longitud del cable. |
| 5. Conexión web | Tira delgada de PE integrada que une la sección del núcleo de fibra y la sección del mensajero de FRP; Diseñado para facilitar el desgarro durante la terminación del cable para separar las unidades de mensajería y fibra sin dañar los núcleos ópticos. |
| 6. Varilla mensajera de FRP | Varilla sólida de FRP de alta resistencia en la cámara circular superior en forma de 8, el componente principal de carga para soportar el peso propio del cable, el viento y las cargas de hielo durante la instalación aérea; El metal cero evita EMI y la inducción de rayos. |
7. Funda exterior de PE única (No blindado) | Funda negra de HDPE coextruida para envolver tanto el núcleo de fibra como el mensajero de FRP como un perfil integrado en forma de 8. Sin capa de armadura metálica, liviana, resistente a los rayos UV, antienvejecimiento para exposición superior al aire libre. |

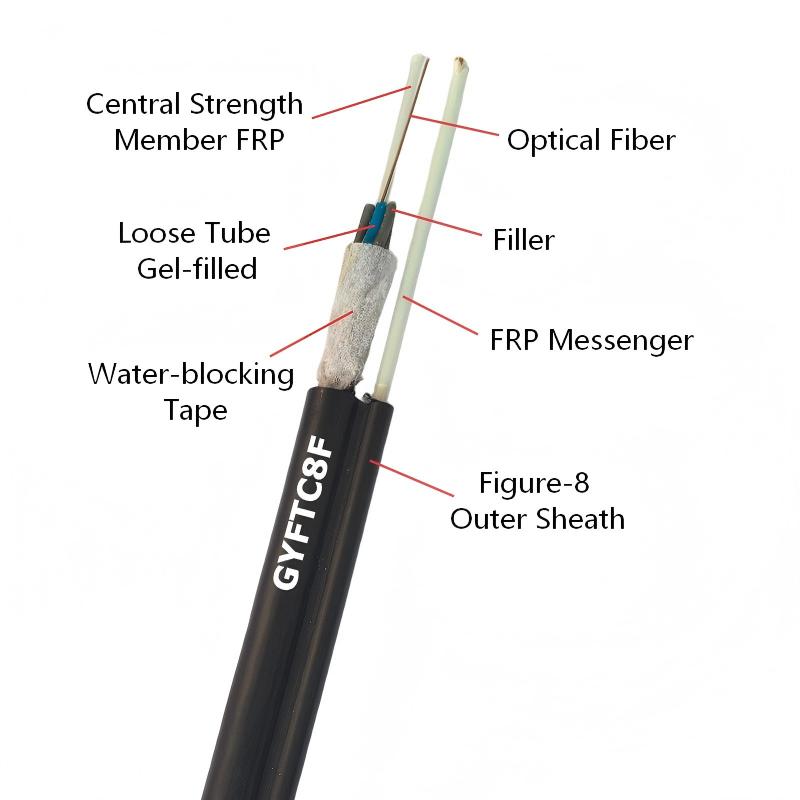

Secuencia de capas de estructura (de interior a exterior):
Fibra óptica → Gelatina bloqueadora de agua → Tubo suelto de PBT → Miembro de resistencia central de FRP → Varilla de relleno + Compuesto bloqueador de agua del núcleo → Red de PE integrada → Varilla mensajera de FRP → Funda exterior coextruida FIG8
Anti-EMI y anti-rayos totalmente dieléctricos
Diseño integrado autoportante en forma de 8
Ligero y flexible sin blindaje
Adaptabilidad superior a prueba de agua y temperatura
Rendimiento mecánico estable
Bajo mantenimiento y larga vida útil de más de 25 años
Pueblos rurales, áreas residenciales suburbanas, barrios marginales y tendidos aéreos de fibra de edificio a edificio, reemplazando los cables metálicos mensajeros en forma de 8 para zonas sensibles a EMI.
Tendido paralelo con cables aéreos de transmisión de energía; El diseño totalmente no metálico evita los riesgos de electricidad inducida, la principal ventaja sobre los cables en forma de 8 con hilos de acero (GYTC8S/GYFTC8Y).
Fibra aérea de tramo corto de poste a torre para retorno de señal de microestación base 5G, liviana para un despliegue masivo rápido.
4. Zonas industriales con fuertes interferencias electromagnéticas
Fábricas, estaciones transformadoras, corredores de suministro de energía ferroviaria y enlaces aéreos de comunicación ferroviarios electrificados donde los cables ópticos metálicos sufren interferencias EMI.
GYFTC8F: Todo FRP Messenger, cero metal, anti-rayos y anti-EMI, liviano;
GYTC8S: Mensajero de hilo de acero, conductor, no se puede colocar cerca de líneas eléctricas de alto voltaje, peso más pesado.
No. Tanto la varilla mensajera como el elemento de resistencia central son FRP sólido; sin cinta de acero, cinta de aluminio, hilo de acero o armadura metálica. Es un cable totalmente dieléctrico.
El FRP no es conductor para evitar corrientes inducidas y daños por rayos cuando se instala en paralelo a líneas eléctricas; El FRP no se oxida en entornos costeros/salados, un peso más ligero reduce la carga del poste.
Luz de seguridad estándar de hasta 100 metros con viento normal y carga ligera de hielo. Para áreas con mucho hielo, se recomienda el cable ADSS.
Sí. Se aceptan recuentos de fibras personalizados, funda especial de baja fricción, funda de alta resistencia a los rayos UV, funda marcada con colores y resistencia a la tracción de FRP personalizada.
Longitud del carrete :
Normalmente 2 km, 3 km, 4 km, 5 km (como su solicitud)
Calificación:
Marcado de cable y batería de acuerdo con los requisitos del cliente.
Brand OEM Service está disponible.
Opciones de batería :
Tambor de madera fumigado
Tambor de madera reforzado con acero
Tambor de madera contrachapada
El tiempo de entrega:
Generalmente 20 días hábiles para un pedido de contenedores FCL 40ft.
Fotos de envío:
