A medida que Internet de alta velocidad y redes confiables se expanden a nivel mundial, construir fuertes vínculos de comunicación al aire libre es más crítico que nunca. ¿Se ha preguntado alguna vez cómo las empresas de telecomunicaciones instalan líneas aéreas de fibra resistentes con tanta rapidez en largos tramos rurales o urbanos? El cable aéreo de fibra óptica en forma de 8 proporciona la solución autoportante definitiva para entornos exteriores difíciles. En esta guía completa, aprenderá sobre su estructura única, beneficios clave, técnicas de instalación y cómo elegir la mejor opción para sus necesidades de infraestructura.
● El cable aéreo de fibra óptica FIG8 cuenta con un cable mensajero de acero integrado, lo que elimina por completo la necesidad de instalación de hilos externos y reduce los costos totales de mano de obra.
● El diseño blindado, que se encuentra particularmente en el modelo, ofrece una excelente resistencia a los roedores y una protección mecánica superior contra el aplastamiento.
● Estos cables admiten amplias aplicaciones de comunicación, que abarcan desde redes troncales de telecomunicaciones de larga distancia hasta FTTH local y sistemas de monitoreo industrial.
● La selección adecuada del hardware, los cálculos precisos de hundimiento y la atención a las cargas de viento locales durante la implementación garantizan una vida útil de la red que dura décadas.
Definición de cable de fibra óptica aéreo en forma de 8
Un cable óptico aéreo en forma de 8 es un tipo especializado de cable de fibra óptica para exteriores autoportante diseñado para instalaciones aéreas entre postes. Cuando nos fijamos en su sección transversal, el cable se asemeja al número 8. Esta forma distintiva proviene de la integración de un fuerte cable mensajero paralelo al componente central de fibra óptica, todos unidos bajo una única cubierta protectora exterior. El cable mensajero incorporado soporta la tensión mecánica primaria, lo que permite que el cable soporte su propio peso en tramos largos sin requerir un hilo de soporte externo separado o un cable de amarre.
Componentes principales del cable de fibra óptica Figura 8
Para comprender cómo este cable sobrevive en ambientes exteriores hostiles, es útil examinar sus capas de construcción internas:
Capa de cable | Material utilizado | Función primaria |
Cable mensajero | Alambres de acero trenzados o acero macizo. | Proporciona resistencia a la tracción y soporta el peso del cable en todos los tramos. |
Fibras Ópticas | Monomodo (G.652.D) o Multimodo | Transmite las señales de datos reales de alta velocidad a largas distancias. |
Tubos sueltos | PBT (tereftalato de polibutileno) | Envuelve las fibras y las protege del estrés mecánico. |
Compuesto bloqueador de agua | Gel tixotrópico o cinta hinchable en agua. | Evita la entrada de humedad y la migración longitudinal de agua. |
Capa blindada | Cinta de acero corrugada | Proporciona una sólida protección contra roedores y una excelente resistencia al aplastamiento. |
Funda exterior | Polietileno de alta densidad (HDPE) | Ofrece protección UV a largo plazo y resistencia a la intemperie ambiental. |
Cómo funciona la estructura de la figura 8
El principio fundamental del diseño en forma de 8 se basa en separar la tensión estructural de la transmisión óptica. La sección de alma de la cubierta de polietileno mantiene juntos el alambre mensajero de acero y el núcleo del cable óptico en una posición paralela fija. Cuando los técnicos suspenden el cable entre postes, las pesadas cargas de tensión tiran directamente del cable mensajero de acero. Las fibras ópticas permanecen relajadas dentro de sus tubos sueltos rellenos de gel, aisladas de las tensiones estructurales causadas por los fuertes vientos, la acumulación de hielo invernal y el hundimiento natural de los cables.
Diferencia entre el cable de figura 8 y el cable de fibra estándar para exteriores
Los cables de fibra para exteriores estándar requieren un sistema de soporte externo cuando se instalan en lo alto. Los instaladores primero deben tirar de un hilo de acero pesado entre los postes y luego usar una máquina de amarre para atar el cable de fibra a ese hilo. Este proceso de varios pasos aumenta tanto el tiempo de mano de obra como los costos de hardware. Por el contrario, un diseño autoportante en forma de 8 combina ambos elementos en un solo producto. Puede colocar el cable directamente en su lugar, lo que ahorra un tiempo de instalación significativo y reduce la complejidad general de su implementación en el campo aéreo.

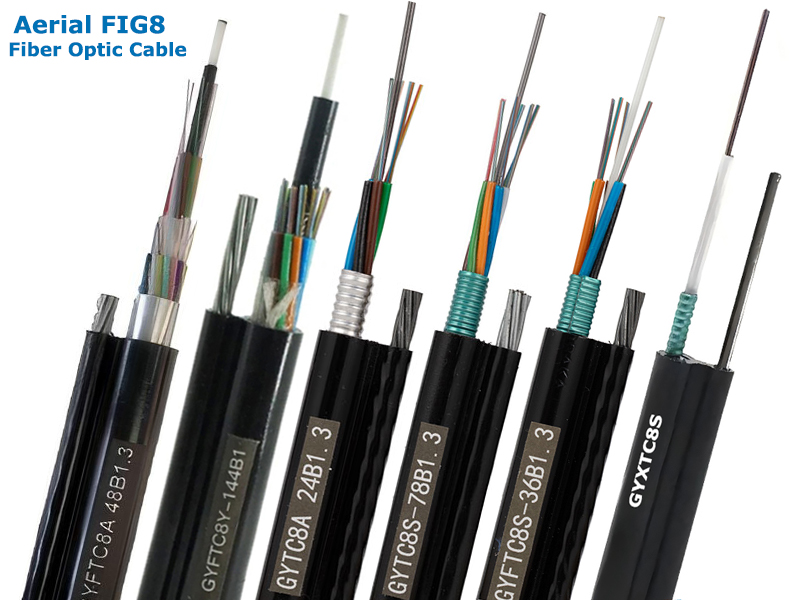

Tipos comunes de cable de fibra óptica aéreo en forma de 8
Los cables aéreos en forma de 8 vienen en varias configuraciones distintas según las necesidades específicas de su proyecto. La variante blindada más popular es el cable de fibra óptica en forma de 8, que utiliza una cinta de acero corrugado que envuelve los tubos sueltos internos. Las redes pueden configurar estos cables utilizando fibras monomodo para transmisiones de larga distancia o fibras multimodo para enlaces de campus más cortos. Se adaptan a una amplia gama de capacidades, desde configuraciones de 2 núcleos hasta opciones de 144 núcleos o más.
Diseño autoportante para una fácil instalación
La principal ventaja de esta familia de cables es su naturaleza autoportante. Al omitir el paso de girar o amarrar un hilo de soporte separado, las cuadrillas pueden completar los despliegues mucho más rápido. Esta característica de diseño simple permite a las empresas de servicios públicos y proveedores de servicios de Internet reducir sus requisitos de equipos especializados, acelerando los cronogramas de los proyectos en territorios rurales o suburbanos.
Protección blindada para condiciones exteriores adversas
Con su armadura de cinta de acero corrugado, el cable resiste fácilmente impactos inesperados durante la instalación y el servicio a largo plazo. Esta capa metálica protege las delicadas fibras de vidrio del interior de fuerzas de aplastamiento excesivas. También actúa como una barrera física contra la vida silvestre, asegurando que la red sufra menos cortes físicos y evitando costosos envíos de reparación de emergencia.
Excelente resistencia a la tracción
El mensajero trenzado de acero de alta resistencia proporciona la alta resistencia a la tracción necesaria para abarcar largas distancias entre postes de servicios públicos. Ya sea que se trate de un tramo estándar de 50 metros o configuraciones más amplias en terrenos difíciles, los alambres de acero estructural evitan que el núcleo del cable se alargue, protegiendo la integridad de la señal bajo cargas físicas pesadas.
Resistencia a la intemperie y a los rayos UV
La cubierta exterior de polietileno de alta densidad proporciona una resistencia excepcional a la radiación solar ultravioleta, las fluctuaciones extremas de temperatura y la humedad ambiental. No se agrietará ni se degradará después de años de exposición a la luz solar intensa, lluvia helada o vientos fuertes, lo que mantendrá el núcleo interno de fibra seco y funcionando perfectamente durante su vida útil de varias décadas.
Consejo: Al pedir cable para regiones con clima invernal severo, asegúrese de que el fabricante certifique el rango de temperatura de funcionamiento de hasta -40 °C para evitar que la cubierta se vuelva quebradiza.
Costos de instalación reducidos
Al combinar el elemento de resistencia y el elemento óptico en una sola chaqueta, su equipo de compras compra menos componentes individuales. Sus equipos de instalación pasan menos horas en el poste, lo que reduce significativamente los gastos generales de mano de obra. Menos herramientas especializadas y un tiempo de configuración más corto significan un retorno de la inversión mucho más rápido para la implementación de su red física.
Alta confiabilidad para redes exteriores
Debido a que las fibras ópticas permanecen aisladas de las tensiones físicas externas dentro de tubos sueltos rellenos de gel, la atenuación de la señal se mantiene baja y muy estable. El cable minimiza la degradación del rendimiento en rutas de larga distancia, ofreciendo una conexión confiable y de gran ancho de banda que esperan los clientes empresariales y los suscriptores de banda ancha residenciales.
Fuerte desempeño mecánico y ambiental
La robusta estructura transversal resiste fácilmente la penetración de humedad, la corrosión y las fuerzas de aplastamiento. Funciona de manera consistente ya sea que se implemente en zonas costeras cálidas y húmedas o en pasos de montaña fríos y ventosos. Este alto nivel de durabilidad estructural garantiza que la planta física permanezca intacta, incluso cuando tormentas inesperadas azoten su infraestructura exterior.
Escalable para diferentes tamaños de red
Ya sea que esté conectando un par de edificios corporativos locales o implementando una nueva red de banda ancha municipal, estos cables se adaptan fácilmente. Puede elegir un recuento bajo de fibras para caídas localizadas o seleccionar una configuración de núcleo de 144 fibras de alta densidad para adaptarse al crecimiento futuro de los datos, garantizando que su ubicación física inicial siga siendo útil en los años venideros.
Seleccione el recuento de fibra adecuado
Debe calcular cuidadosamente sus requisitos actuales de ancho de banda y dejar un amplio margen para una futura expansión de la red. Si bien un cable de 12 o 24 núcleos puede satisfacer sus necesidades de tráfico inmediatas, actualizar a una alternativa de 48 o 72 núcleos agrega un costo de material mínimo en comparación con el precio fijo de mano de obra de una futura redistribución general.
Elija entre fibra monomodo y multimodo
Para casi todas las instalaciones aéreas de largo alcance y rutas troncales de telecomunicaciones, la fibra monomodo (normalmente G.652.D o G.657.A) es la opción ideal debido a su baja atenuación y sus capacidades de transmisión a larga distancia. La fibra multimodo generalmente se reserva para enlaces de campus corporativos de corta distancia de menos de unos cientos de metros, donde los costos de la electrónica de la red son un factor limitante principal.
Evaluar los requisitos mecánicos y de blindaje
Si su instalación aérea atraviesa bosques densos, zonas agrícolas o áreas urbanas con gran actividad de aves o roedores, elija un cable de fibra óptica aéreo en forma de 8 de estilo blindado. La capa de cinta de acero corrugado proporciona una protección indispensable. Para caminos simples y de bajo riesgo o tramos más cortos donde el peso del cable debe mantenerse al mínimo, puede ser suficiente un diseño liviano no blindado.
Verifique el cumplimiento y los estándares de calidad
Asegúrese de que el producto que obtenga cumpla con métricas de calidad internacionales reconocidas, incluidas las normas IEC, las recomendaciones ITU-T y las directivas medioambientales RoHS. Asociarse con un fabricante certificado y confiable garantiza que el mensajero de acero, los geles protectores y las fibras ópticas cumplan estrictas pruebas de rendimiento antes de llegar a su lugar de trabajo.
Seleccionar la infraestructura aérea adecuada es fundamental para construir redes de comunicación duraderas. El Cable Aéreo de Fibra Óptica Figura 8 ofrece un excelente diseño autoportante que integra un cable mensajero de acero directamente en su estructura. Este diseño inteligente reduce los costos totales de instalación y simplifica la implementación en campo para los proveedores de servicios. Para las organizaciones que buscan una calidad de fabricación superior, CROFC ofrece opciones de alto rendimiento como su serie blindada GYTC8S. Este producto específico ofrece una resistencia superior al aplastamiento y protección a largo plazo contra las inclemencias del tiempo y los roedores. Invertir en materiales de alta calidad garantiza que su red física siga siendo confiable y escalable para futuras demandas de banda ancha.
R: El principal beneficio de un cable aéreo de fibra óptica en forma de 8 es su cable mensajero de acero autoportante integrado, que simplifica la instalación y reduce los costos totales de mano de obra al eliminar la necesidad de cables de amarre separados.
R: Un ISP prefiere el cable aéreo de fibra óptica en forma de 8 para proyectos rurales o suburbanos porque colgar líneas en postes de servicios públicos existentes evita permisos de excavación costosos y que requieren mucho tiempo, así como altos costos de excavación.
R: Si bien puede instalar un cable aéreo de fibra óptica en forma de 8 en postes de servicios públicos compartidos, debe seguir estrictos códigos de autorización de seguridad y protocolos de conexión a tierra porque su alambre mensajero de acero y su armadura conducen la electricidad.
