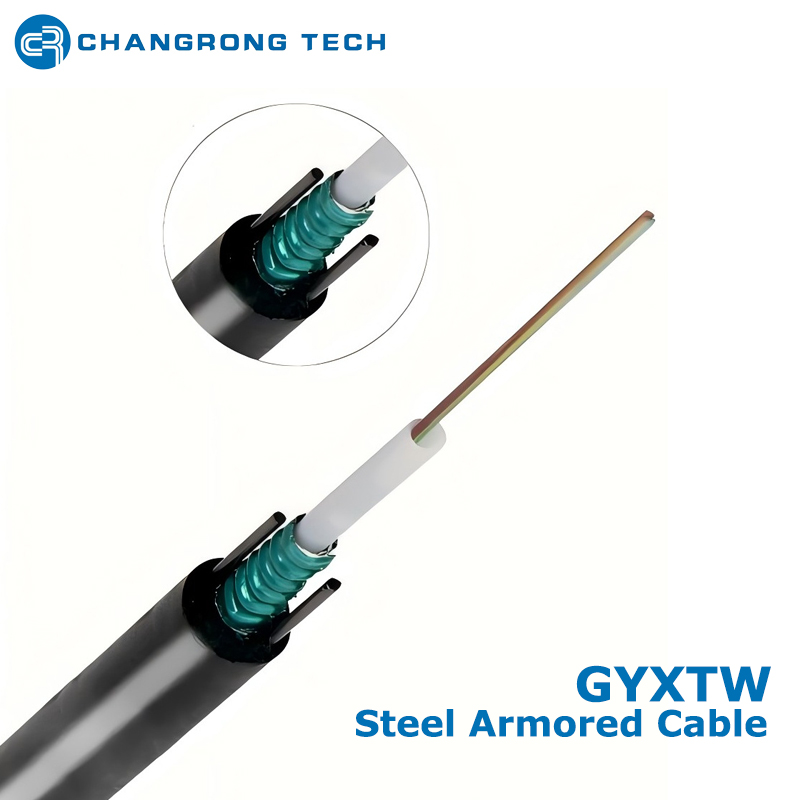

Cable de fribra óptica blindado de acero para exteriores de tubo central GYXTW 2-12core
| Modelo | Gyxtw |
| Conteo de fibra | 2-24 núcleos |
| Estructura de cables | Tubo suelto central relleno de gel |
| Miembro de la fuerza | 2 cables de acero paralelos |
| Capa de armadura | Cinta de acero corrugada |
| Vaina | PE o LSZH |
| Solicitud | Enterramiento directo / Ducto / Instalación aérea no autoportante |
Descripción del cable de fibra óptica GYXTW:
Las fibras de 2 núcleos a 24 núcleos están alojadas en un tubo suelto hecho de plástico de alto módulo y relleno con un compuesto de relleno de tubos. La cinta bloqueadora de agua se aplica alrededor del tubo central. Luego se blinda el tubo con una cinta de acero corrugado (CST) en sentido longitudinal. Dos cables de acero paralelos están incrustados en la cubierta exterior de PE.
Si utiliza una cubierta LSZH (baja emisión de humos y cero halógenos), el modelo de cable también se denomina GYXTZW..
Característica:
● Buen rendimiento mecánico y térmico
● Tubo suelto resistente a la hidrólisis
● El gel de relleno del tubo garantiza una protección crítica de la fibra
● Dos alambres de acero paralelos garantizan resistencia a la tracción
● Diámetro pequeño, peso ligero e instalación conveniente
● Cinta de acero corrugado (CST) que mejora la protección contra la humedad y los roedores
● Longitud de entrega larga
Estándares:
ISO9001
IEC60794-1
IEC60793
UIT-T
Especificación técnica:
| Modelo | Gyxtw | |
| Tipo de fibra | G652D G655 G657 50/125 62.5/125 | |
| Conteo de fibra | 2-12 | 24 |
| Max.Fibers por tubo | 12 | 24 |
| Diámetro del cable (mm) | 7.8 | 8.4 |
| Peso del cable (kg/km) | 68 | 75 |
| Armadura | Cinta de acero corrugada | |
| Miembro de la fuerza | 2 cables de acero paralelos | |
| Vaina | Chaqueta única (PE o LSZH) | |
| Tensión (n) | Largo/Corto Plazo: 600/1500 | |
| Crush (n/100 mm) | Largo/Corto Plazo: 300/1000 | |
| Mínimo Radio de flexión (mm) | Estático/Dinámico: 10D/20D | |
| Temperatura (℃) | Almacenamiento/Operación: -40 ℃ ~ 70 ℃ | |

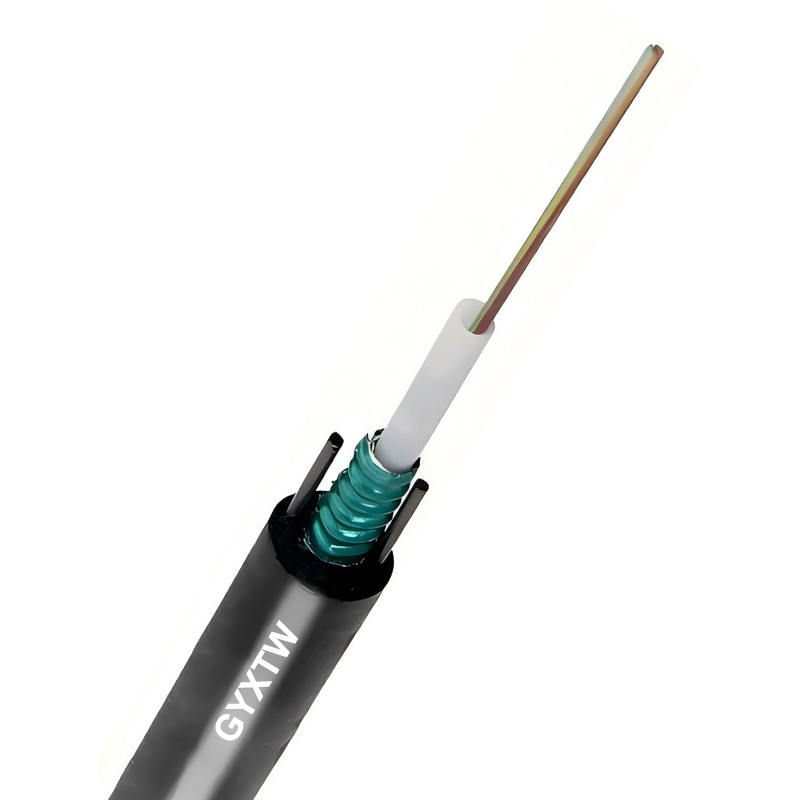

Cable de fibra GYXTW
Sección transversal del cable GYXTW
Embalaje y envío:
Longitud del carrete estándar:
2 km, 3 km, 4 km (otras longitudes también disponibles)
Opciones de tambor:
Tambor de madera fumigado
Tambor de madera contrachapada
Tambor de madera reforzado con acero
