Gyxtw Central de fibra óptica de fibra aérea/conducto blindado CST CST CST
| Modelo | Gyxtw |
| Conteo de fibra | 2core - 24 Correos |
| Tubo búfer | Tubo suelto central |
| Resistencia a la humedad | Compuesto de llenado de cable / cinta de bloqueo de agua |
| Material de armadura | Cinta de acero corrugada (CST) |
| Miembro adicional de Strengh | Alambre de acero paralelo |
| Vaina exterior | PE/ LSZH |
| Solicitud | Instalación aérea/ de conductos |
| Longitud del tambor | 2 km, 3 km, 4 km, 5 km |
Descripción general del producto:
Gyxtw Central Loose Tube CST (cinta de acero corrugada) Armado 2 cable de fibra óptica de alambre de acero paralelo es un cable de comunicación de alta resistencia, orientado al exterior, diseñado para resistir condiciones ambientales duras (p. Ej. Integra la tecnología central del núcleo del tubo suelto, la armadura CST y el refuerzo de alambre de acero paralelo, lo que lo hace adecuado para escenarios de implementación al aire libre de larga distancia.
Recuento de fibra: típicamente 2–12 fibras (modelos comunes: GYXTW-4B1, GYXTW-6B1, GYXTW-8B1, GYXTW-12B1, donde 'B1 ' denota fibra de modo único G.652D;), En algunas situaciones se utilizarán 24 fibras.
Temperatura de funcionamiento: -40 ° C a +70 ° C (cumple con los duros requisitos ambientales al aire libre).
Modo de transmisión: admite fibras de modo único (de larga distancia, baja pérdida) y de modo multimodo (ancho de banda de alta distancia).
Definición del modelo:
GYXTW es un cable de fibra óptica central de tubo suelto exterior ampliamente utilizado diseñado para comunicación de larga distancia, acceso de banda ancha y otros escenarios de transmisión al aire libre. Su nombre sigue el estándar nacional chino (GB/T 7424) para la codificación de cable de fibra óptica (modelo), donde cada letra representa una característica estructural específica:
Gy : significa serie de cables de fibra óptica al aire libre
X : indica la estructura central del tubo suelto
T : denota la estructura llena de gel de tubo o compuesto de llenado
W : Indicando el tipo de vaina exterior: cinta de acero y vaina unida a PE (polietileno) con alambre de acero paralelo insertado (denominado vaina W)

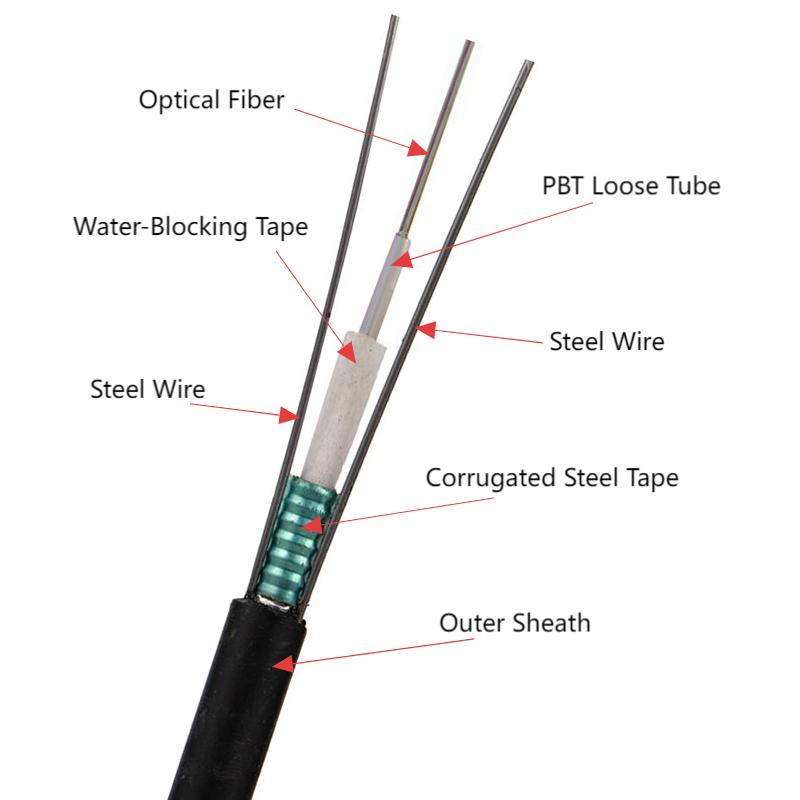

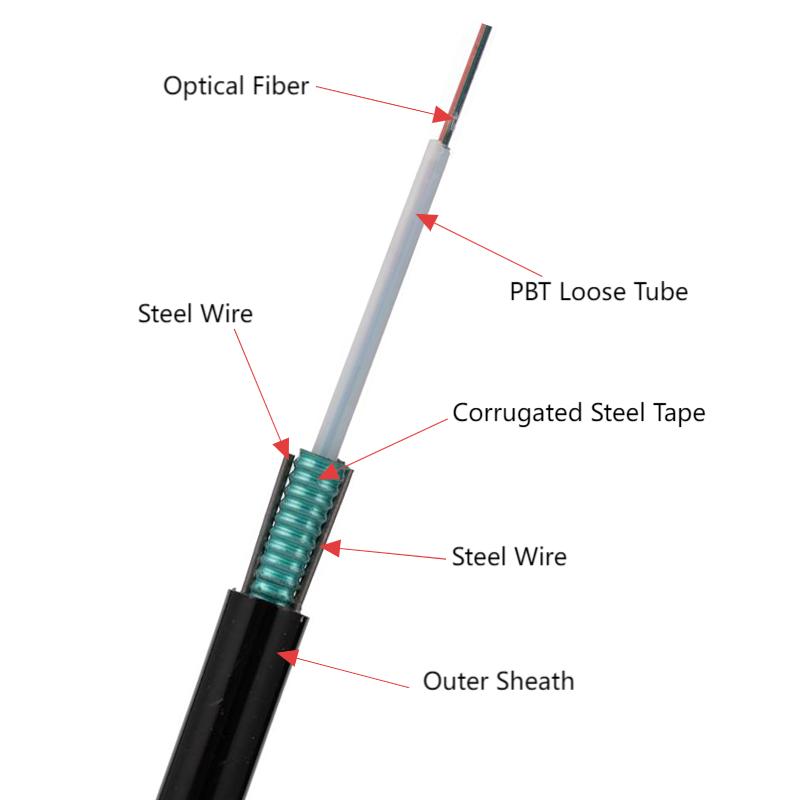

| Capa | Componente | Material y especificación. | Función |
| 1. Núcleo óptico | Fibras ópticas | Fibras SM (p. Ej., G.652d) o mm (p. Ej., G.651); 2-24core | Transmitir señales ópticas |
| 2. Capa de búfer | Tubo suelto central | PBT, diámetro del tubo 2.0–3.0 mm | Encierra fibras, llenas de gel de bloqueo de agua para evitar la intrusión de humedad; Permite la expansión/contracción de la fibra (resiste los cambios de temperatura). |
| 3. Capa de refuerzo | 2 cables de acero paralelos | Acero fosfado o galvanizado; diámetro: 1.2–2.0 mm; colocado simétricamente a lo largo del tubo suelto | Mejore la resistencia a la tracción longitudinal (carga de tracción ≥1500n) y evite el estiramiento del cable. |
| 4. Capa de armadura | CST (cinta de acero corrugada) | Cinta de acero; Grosor: 0.2–0.3 mm; Estructura corrugada para la flexibilidad | Resistir la presión lateral (≥3000n/100 mm), el impacto y el daño de los roedores; |
| 5. Varuela externa | PE (polietileno) o LSZH | PE de densidad media (MDPE) para uso exterior; LSZH (halógeno cero cero bajo) para las necesidades de retraso de llama | Proteger las capas internas de la radiación UV, la humedad y la abrasión; resistente a la intemperie (-40 ° C a +70 ° C). |

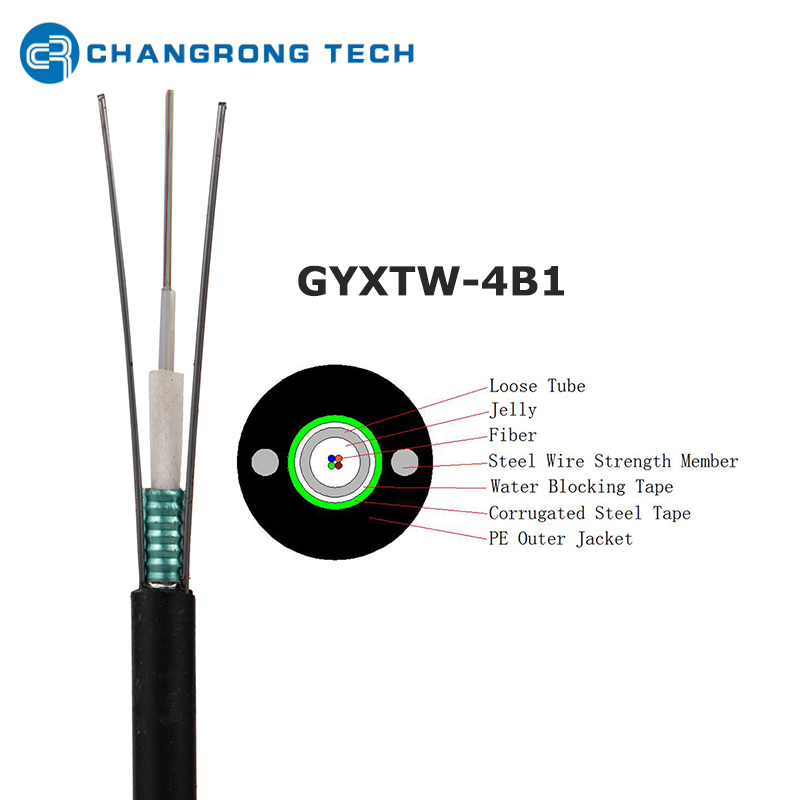

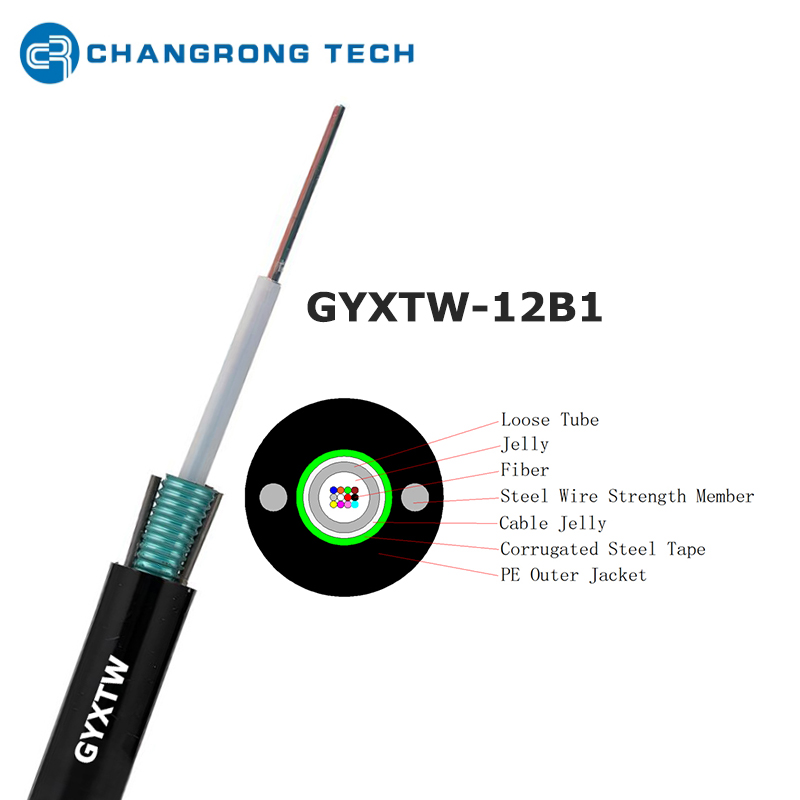

GYXTW-12F
Gyxtw-4f
Resistencia a la tracción: 2 cables de acero paralelo permiten que el cable soporte fuerzas de tracción altas (≥1500n para la instalación a corto plazo, ≥600n para operación a largo plazo), adecuado para la suspensión aérea (por ejemplo, entre los polos de utilidad) o la tracción subterránea.
Resistencia a la presión lateral: la armadura CST proporciona un fuerte rendimiento anti-inscritos (≥3000n/100 mm), evitando el daño de los objetos pesados (p. Ej., Rolling de vehículos en conductos subterráneos) o actividades de construcción.
Resistencia al roedor y el impacto: la cinta de acero corrugada es lo suficientemente difícil como para resistir la ruta por ratas/ratones y absorber la energía de impacto (por ejemplo, escombros que caen en áreas industriales).
Impermeable y a prueba de humedad: el tubo suelto central se llena con gel de bloqueo de agua, y la vaina externa de PE está bien sellada, logrando bloqueo de agua completa (sin penetración de agua durante ≥100 m bajo la columna de agua de 1 m durante 24 h).
Resistencia a la intemperie: la vaina PE resiste el envejecimiento UV (vida útil ≥20 años al aire libre) y temperaturas extremas (-40 ° C a +70 ° C), adecuado para regiones del norte frías, áreas del sur calientes y entornos húmedos costeros.
Resistencia anti-EMI y corrosión: la armadura CST galvanizada bloquea la interferencia electromagnética (crítica para las redes de utilidad de potencia, donde las líneas de alto voltaje generan EMI) y resiste el óxido (la capa de galvanización previene la oxidación).
Baja atenuación: el diseño del tubo suelto aísla las fibras del estrés mecánico (p. Ej., Flexión, estiramiento), minimizando la pérdida de señal (atenuación ≤0.36db/km a 1310 nm para fibras SM G.652D).
Buena flexibilidad: la cinta de acero corrugada (frente a la armadura de tubería de acero rígido) permite que el cable se dobla moderadamente (radio de flexión: ≥10 × diámetro de cable para uso estático, ≥20 × para uso dinámico), facilitando la instalación en conductos estrechos o alrededor de las esquinas.
Costo equilibrado: en comparación con los cables completamente blindados (por ejemplo, la armadura de alambre de acero), la armadura CST reduce el peso (peso del cable ≤15 kg/100m para 12 fibras) y costo mientras mantiene la protección.
Instalación simplificada: diseño liviano y cables de acero paralelo (para suspensión aérea) reducen la necesidad de equipos de elevación pesada; Compatible con herramientas estándar de terminación de fibra óptica (p. Ej., Fusion Spers).
Se utiliza en la transmisión de larga distancia entre ciudades o provincias (por ejemplo, conectar enrutadores de núcleo en el hombre). Cables GYXTW de modo único (EG, GYXTW-12B1) Admite señales de Ethernet 10g/100g a distancias de 40–80 km (sin amplificación).
Desplegado en 'fibra a la aldea (fttv) ' o 'fibra a los proyectos del edificio (fttb) '. Por ejemplo, los cables GYXTW-4B1 se utilizan para conectar las oficinas centrales (COS) a cajas de distribución de edificios residenciales, lo que permite la banda ancha de alta velocidad (100Mbps-1 Gbps) para los usuarios.
Común en áreas rurales o suburbanas donde el entierro directo es difícil. Los cables GyxtW de núcleo de acero se colgan de postes de servicios públicos (soportados por soportes) para transmitir señales a través de largas distancias (por ejemplo, conectar aldeas a la ciudad COS).
Tirados en conductos subterráneos (por ejemplo, en carreteras urbanas) o enterrados directamente en el suelo (con un relleno adecuado). El diseño de agua y anticorrosión garantiza la estabilidad a largo plazo en entornos subterráneos.
Utilizado en áreas sensibles no metálicas (p. Ej., Refinerías de petróleo, centrales eléctricas) donde existen riesgos EMI o relámpagos. Los cables GYXTW FRP-Core evitan el chispas y la interferencia de la señal, cumpliendo con los estándares de seguridad.
Preguntas frecuentes:
Gyxtw con PE-sharmed: no recomendado (PE emite humo tóxico cuando se quema).
Gyxtw envasado por LSZH: Sí (se encuentra con los estándares de seguridad contra incendios en interiores, por ejemplo, IEC 60332-3). Sin embargo, para el uso puro en interiores, los cables más pequeños (por ejemplo, GJFJV) son más rentables.
Evite la tracción o la flexión excesiva (radio de flexión mínimo: ≥10 × diámetro del cable para uso estático, ≥20 × para uso dinámico).
Inspeccione las juntas de los cables (por ejemplo, cierres de empalme) regularmente para obtener fugas de agua.
Limpie la vegetación o los escombros alrededor de los cables aéreos/conductos para evitar la abrasión.
Para cables de entierro directo, marque la ruta para evitar daños accidentales durante la construcción.
1. Parámetro de estructura
| Modelo | Gyxtw | |
| Tipo de fibra | G652D G655 G657 50/125 62.5/125 | |
| Conteo de fibra | 2-12 | 24 |
| Max.Fibers por tubo | 12 | 24 |
| Diámetro del cable （mm） | 7.8 | 8.4 |
| Peso del cable （kg/km） | 68 | 75 |
| Armadura | Cinta de acero corrugada | |
| Tracción （n） | Largo/corto plazo: 600/1500 | |
| Crush （N/100 mm） | Largo/corto plazo: 300/1000 | |
| Mínimo Radio de flexión (mm) | Estática/dinámica: 10d/20d | |
| Temperatura (℃) | Almacenamiento /Operación: -40 ℃ ~ 70 ℃ | |
2. Identificación de color de fibra
No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Azul | Naranja | Verde | Marrón | Pizarra | Blanco | Red | Negro | Amarillo | Violeta | Rosa | Agua |
3. Parámetro de fibra G652.D (después del cable)
Artículo | Características | Unidad | Valor | |
Geométrico | Diámetro de revestimiento | μm | 125.0 ± 1.0 | |
Revestimiento de no circularidad | % | ≤1.0 | ||
Error de concentricidad de revestimiento de núcleo | μm | ≤0.6 | ||
No circularidad del núcleo | % | ≤12 | ||
Diámetro de recubrimiento | μm | 245 ± 10.0 | ||
Error de concentricidad de revestimiento | μm | ≤12 | ||
Radio curlón | m | ≥4 | ||
Atenuación | Pendiente de dispersión cero s0 | ps/nm²km | ≤0.092 | |
Atenuación de 1625 nm | DB/km | ≤0.30 | ||
1383 +/- Atenuación de 3 nm | DB/km | ≤0.36 | ||
Atenuación de 1310 nm | DB/km | ≤0.36 | ||
Atenuación de 1550 nm | DB/km | ≤0.22 | ||
Discontinuidad de puntos (1310nm y 1550nm) | db | ≤0.05 | ||
Atenuación a 1285 nm ~ 1330 nm en comparación con 1310nm | db | ≤0.03 | ||
Atenuación a 1485 nm ~ 1580 nm en comparación con 1550 nm | db | ≤0.03 | ||
Longitud de onda de dispersión cero λ0 | Nuevo Méjico | 1300≤λ 0≤1324 | ||
Dispersión | 1285 ~ 1339 nm dispersión | ps/nm/km | ≤3.5 | |
1271 ~ 1360 nm dispersión | ps/nm/km | ≤5.3 | ||
Dispersión de 1550 nm | ps/nm/km | 13.3 ~ 18.6 | ||
Valor de MFD nominal （1310nm） | μm | 8.6-9.5 | ||
Tolerancia a MFD | μm | ± 0.4 | ||
Flexión | Longitud de onda de corte de cable λcc | Nuevo Méjico | ≤1260 | |
Atenuación inducida por macro-Bend de 1550 nm （100 gurns con diámetro de 60 mm） | db | ≤0.5 | ||
PMD | Q | 0.01% | ||
Fibra individual máxima | ps/√km | 0.2 | ||
M | 20 cables | |||
Longitud del carrete : normalmente 2 km, 3 km, 4 km, 5 km (como su solicitud)
Opciones de batería : tambor de madera fumigado, tambor de madera reforzado con acero, tambor de madera contrachapada.
Marcado de cable y batería de acuerdo con los requisitos del cliente.
