GYFXTY Cable de fribra óptica aéreo no metálico FRP*2 Unitubo no blindado 4F, 6F, 12F, SPAN80


Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Las fibras se colocan en un tubo central suelto hecho de plástico de alto módulo y lleno de gel para tubos. Luego se incorporan dos FRP paralelos. Finalmente se extruye una chaqueta de PE.

Modelo:
GYFXTY
Marca del producto:
CHANGRONG TECH

Cable gyfxty Cable de fibra óptica Cable de fibra óptica unitubo Cable de fibra óptica aéreo Cable de fibra al aire libre Cable GYFXTY 12F

Descripción del Producto

Parámetros técnicos

Paquete y envío

**GYFXTY Cable de fibra óptica no metálico FRP*2 no blindado Unitubo 2-24 núcleos para instalación aérea/de conductos**

Modelo de cable	Gyfxty
Conteo de fibra	2-24 núcleos
Tubo	Tubo suelto central relleno de gel PBT
Miembro de fuerza	2 FRP paralelo
Vaina	MDPE o HDPE
Longitud del tambor	2 km, 3 km, 4 km
Solicitud	Instalación de conductos/aéreos

GYFXTY首图(13)

Descripción general del producto

GYFXTY es un cable de fibra óptica para exteriores de tubo suelto central, sin armadura, totalmente dieléctrico, diseñado para instalaciones aéreas y de conductos. Cuenta con un único tubo central holgado que sostiene de 2 a 24 fibras, dos elementos resistentes de FRP (plástico reforzado con fibra) paralelos y una funda de PE resistente a los rayos UV, sin componentes metálicos. Este cable liviano y rentable ofrece una excelente estabilidad mecánica, aislamiento electromagnético total y protección exterior confiable para comunicaciones de corta y media distancia.

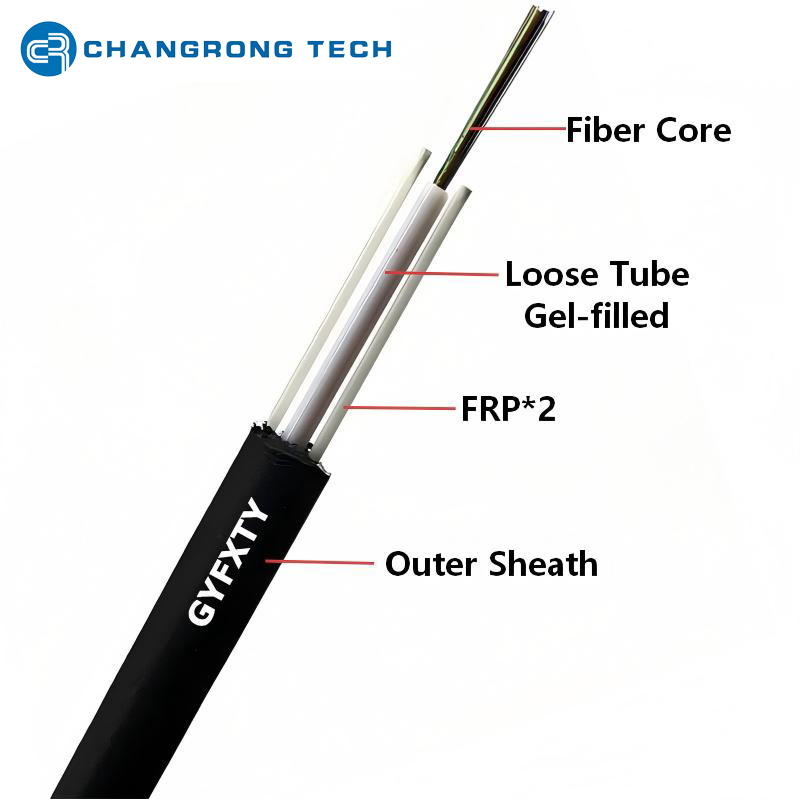

Estructura detallada del cable no metálico GYFXTY

Fibras ópticas : fibras monomodo recubiertas de 250 μm (p. ej., G.652D) o multimodo, de 2 a 24 núcleos.
Tubo suelto central : material PBT de alto módulo; relleno de gel bloqueador de agua para amortiguar las fibras y bloquear la humedad.
Miembros de resistencia : Dos varillas paralelas de FRP a ambos lados del tubo, que proporcionan resistencia a la tracción sin metal.
Capa de bloqueo de agua (opcional) : La cinta/hilo de bloqueo de agua envuelve el tubo para lograr estanqueidad longitudinal.
Funda exterior : Chaqueta negra de MDPE/HDPE, estabilizada a los rayos UV, resistente a la abrasión y a la intemperie.

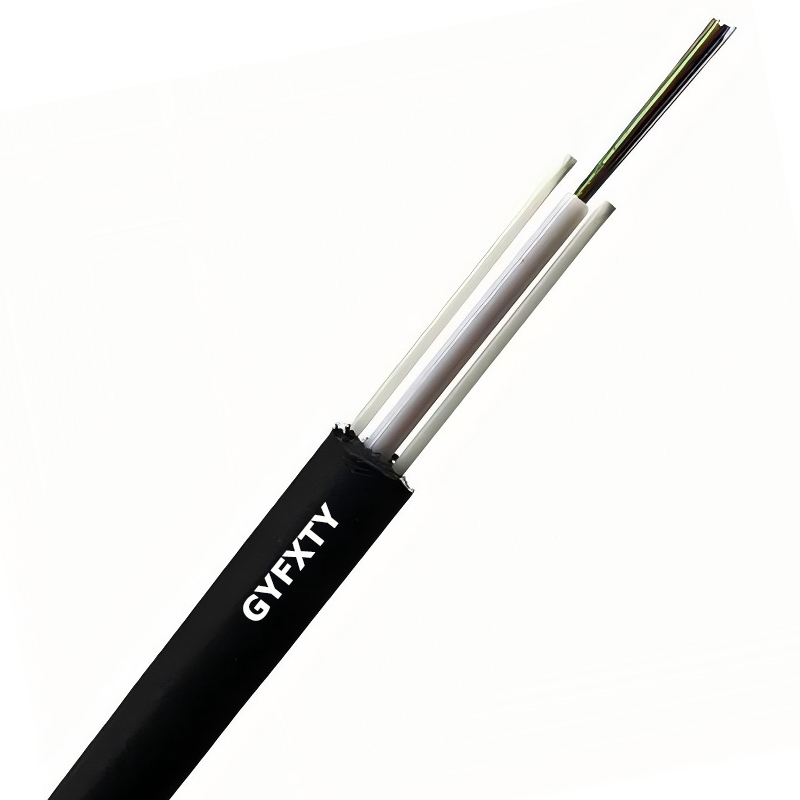

Cable de fibra óptica GYFXTY

Sección transversal del cable GYFXTY

Características del cable de fibra óptica GYFXTY

100 % no metálico (dieléctrico) : sin acero/aluminio; Excelente protección contra rayos y rendimiento anti-EMI para áreas de alto voltaje/electromagnéticamente duras.
Refuerzo doble de FRP : resistencia a la tracción equilibrada, diámetro pequeño (~7,5 mm) y peso ligero para un fácil manejo e instalación.
Bloqueo de agua superior : el tubo suelto relleno de gel + cinta de bloqueo de agua garantiza una impermeabilización total para uso en exteriores.
Robusta resistencia ambiental : la funda de PE resistente a los rayos UV soporta -40 ℃ a +70 ℃; antienvejecimiento, libre de corrosión y resistente a grietas por tensión.
Implementación flexible : El diseño no blindado permite el amarre aéreo y la extracción de conductos; Tamaño compacto ideal para conductos abarrotados.

Aplicaciones

Redes de acceso a telecomunicaciones : FTTH, FTTB y enlaces de comunicación rural.
Comunicaciones de energía y servicios públicos : corredores de alto voltaje, subestaciones y rutas aéreas/de conductos de líneas eléctricas (no se necesita conexión a tierra).
Backbone de corto a medio : Backbones de redes metropolitanas, universitarias y industriales.
Instalaciones de antena exterior , conductos.

Preguntas frecuentes

P1: ¿Este cable es completamente dieléctrico? ¿Hay alguna pieza metálica en el interior?

Sí. No hay alambre de acero, cinta de acero o capa de aluminio en toda la estructura. Todos los miembros de fuerza son varillas de FRP, lo que logra un aislamiento electromagnético completo.

P2: ¿Qué número de fibras admite este cable?

Los recuentos de fibras estándar varían desde 2 núcleos hasta 24 núcleos, combinados con el diseño de tubo holgado central único.

P3: ¿Qué métodos de instalación son aplicables?

Principalmente para amarre aéreo e instalación de ductos/tuberías. No está blindado y no se recomienda para enterrarlo directamente en terrenos rocosos o muy presionados.

P4: ¿Cuál es el rango de temperatura de funcionamiento?

Temperatura de funcionamiento: -40 ℃ ~ +70 ℃. La funda de PE estabilizada contra los rayos UV es antienvejecimiento y adecuada para exposiciones prolongadas al aire libre.

P5: ¿Cuáles son las ventajas de los miembros de fuerza duales de FRP?

Dos varillas paralelas de FRP ofrecen un rendimiento de tracción estable y, al mismo tiempo, mantienen el cable con un diámetro exterior pequeño y un peso ligero. Es fácil de transportar, tirar y construir, y ahorra espacio en los conductos.

Parámetro estructural del cable GYFXTY:

Modelo	GYFXTY
Durar	80m
Tipo de fibra	G652D G657 50/125 62,5/125
Recuentos de fibra	2-12	24
Max.fibras por tubo	12	24
Diámetro del cable (mm)	7.6	8.3
Peso del cable (Kg/km)	47	56
FRP	1,5mm*2
Material del tubo	PBT de tubo suelto
Color del tubo	Natural
Material de la funda	educación física
Tracción (N)	Largo/Corto Plazo: 600/2000
Aplastar (N/100mm)	Largo/Corto Plazo: 300/1000
Mínimo Radio de flexión (mm)	Estático/Dinámico: 10D/20D
Temperatura (℃)	Almacenamiento/Operación: -40 ℃ ~ 70 ℃

Identificación del color de la fibra:

No.	1	2	3	4	5	6	7	8	9	10	11	12
Color	Azul	Naranja	Verde	Marrón	Gris	Blanco	Red	Negro	Amarillo	Violeta	Rosa	Agua
No.	13	14	15	16	17	18	19	20	21	22	23	24
Color	Azul#	Naranja#	Verde#	Marrón#	Gris#	Blanco#	Rojo#	Naturaleza#	Amarillo#	Violeta#	Rosa#	Agua#

Nota: Bajo la premisa de garantizar el rendimiento de la fibra óptica, permita el color natural de la fibra en lugar del blanco.

Parámetro de Fibra ITU-T G.652D en el cable:

Artículo	Características		Unidad	Valor
Geométrico	Diámetro de revestimiento		μm	125,0±1,0
	Revestimiento de no circularidad		%	≤1.0
	Error de concentricidad de revestimiento de núcleo		μm	≤0.6
	Núcleo No circularidad		%	≤12
	Diámetro de recubrimiento		μm	245±10,0
	Error de concentricidad de revestimiento		μm	≤12
	Radio de rizo		m	≥4
Atenuación	Pendiente de dispersión cero S₀		ps/nm²km	≤0,092
	Atenuación de 1625 nm		DB/km	≤0,30
	Atenuación de 1383+/-3 nm		DB/km	≤0,36
	Atenuación de 1310 nm		DB/km	≤0,36
	Atenuación de 1550 nm		DB/km	≤0,22
	Punto de discontinuidad (1310 nm y 1550 nm)		db	≤0.05
	Atenuación a 1285 nm ~ 1330 nm en comparación con 1310 nm		db	≤0.03
	Atenuación a 1485 nm ~ 1580 nm en comparación con 1550 nm		db	≤0.03
	Longitud de onda de dispersión cero λ₀		Nuevo Méjico	1300≤λ≤1324₀
	Dispersión de 1285~1339nm		ps/mn/km	≤3.5
	Dispersión de 1271 ~ 1360 nm		ps/mn/km	≤5.3
	Dispersión de 1550 nm		ps/mn/km	13,3~18,6
	Valor nominal MFD (1310 nm)		μm	8,6-9,5
	Tolerancia del MFD		μm	±0,4
Doblar	Longitud de onda de corte de cable λcc		Nuevo Méjico	≤1260
	Atenuación inducida por macroflexión de 1550 nm (100 vueltas con un diámetro de 60 mm)		db	≤0.5
	PMD	Q		0,01%
		Fibra individual máxima	ps/√km	0.2
		M		20 cables
