ASU (unidades unidades de fibra óptica ADSS ASU (Cable de fibra óptica S80 S100 S100 S100 S100 S100 S100
| Modelo | ASU (Mini ADSS) |
| Conteo de fibra | 2core - 24 Correos |
| Tipo de fibra | ITU-T G.652D |
| Tubo suelto | PBT |
| Miembro de la fuerza | 2*FRP |
| Resistencia al agua | Hilo de bloqueo de agua |
| Cabo de desgarre | Poliéster |
| Chaqueta exterior | Orina |
| Solicitud | Ayorforial autoportante |
| Longitud del tambor | 2 km, 3 km, 4 km |
Descripción:

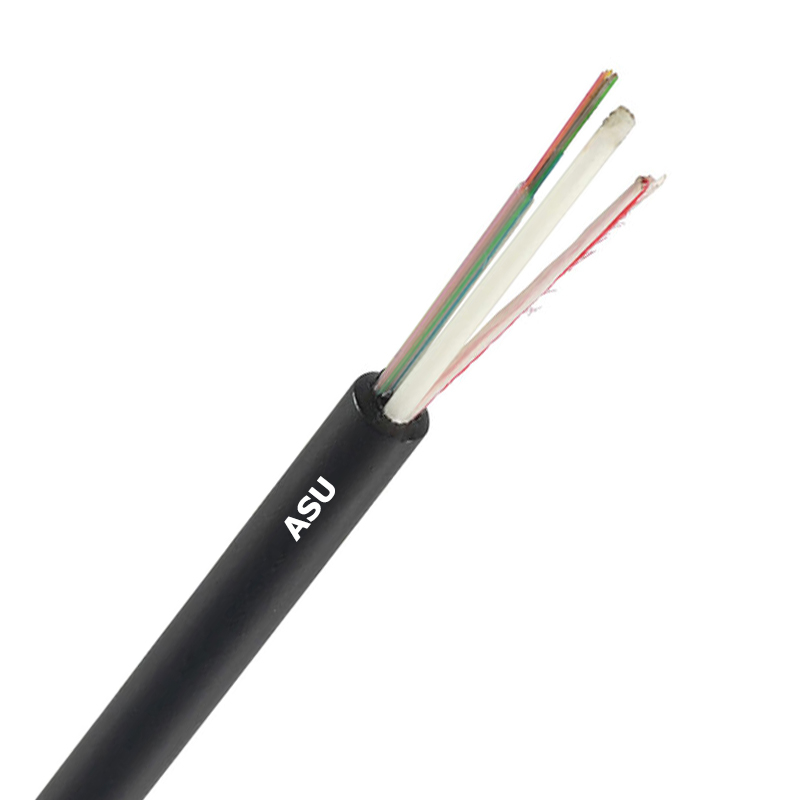

El cable de fibra óptica ASU (uni-tubube) ASU (Aerial Self Supported) , también conocido como ' Mini ADSS ', es un cable de transmisión aéreo especializado diseñado para la colocación de gastos generales (por ejemplo, colgado entre postes de utilidad). Su ventaja central se encuentra en el diseño 'auto-soportado ', a diferencia de los cables aéreos tradicionales que requieren un cable de mensajería separado (un cable compuesto reforzado con fibra o fibra) para soporte mecánico, los cables ASU integran la resistencia mecánica directamente en su estructura. Esto simplifica la instalación, reduce los costos del material y lo hace ideal para redes de comunicación al aire libre de distancia media a larga.
Combine la robustez mecánica (para resistir el viento, el hielo y las cargas ambientales) con rendimiento óptico (baja pérdida de señal, transmisión estable).
Adapte a los entornos aéreos duros al aire libre (fluctuaciones de temperatura, radiación UV, humedad).

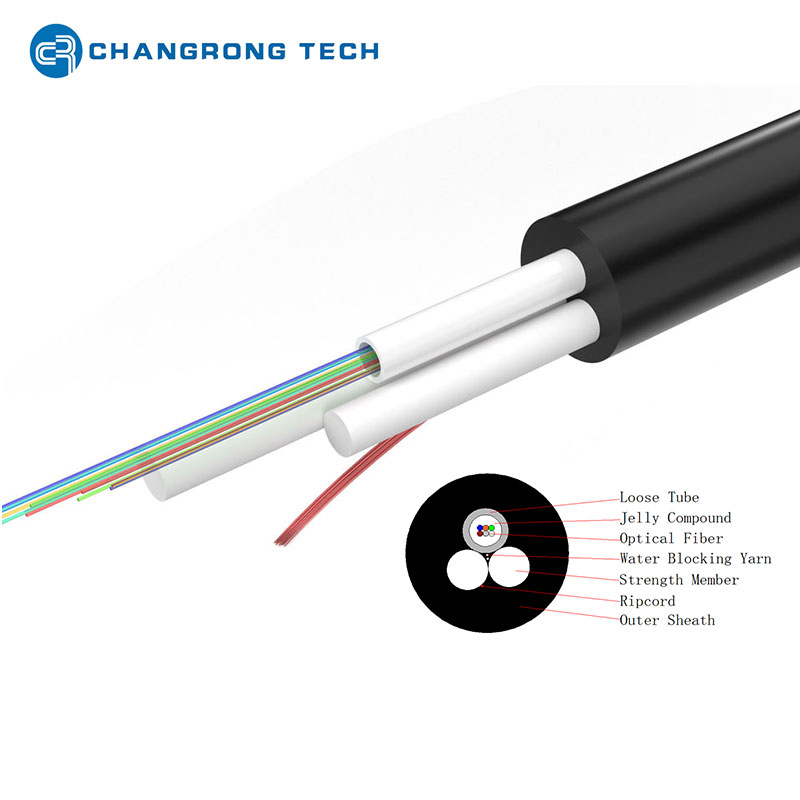

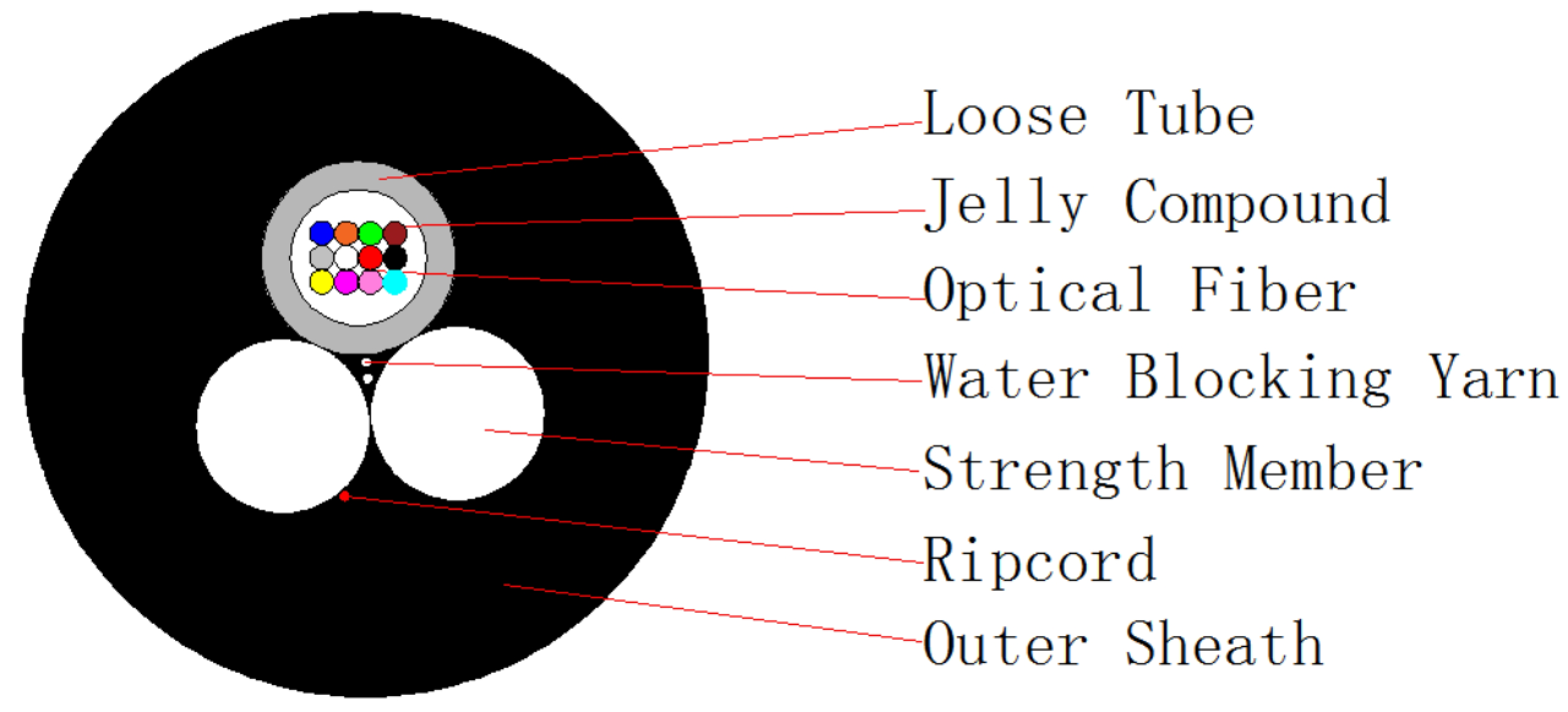

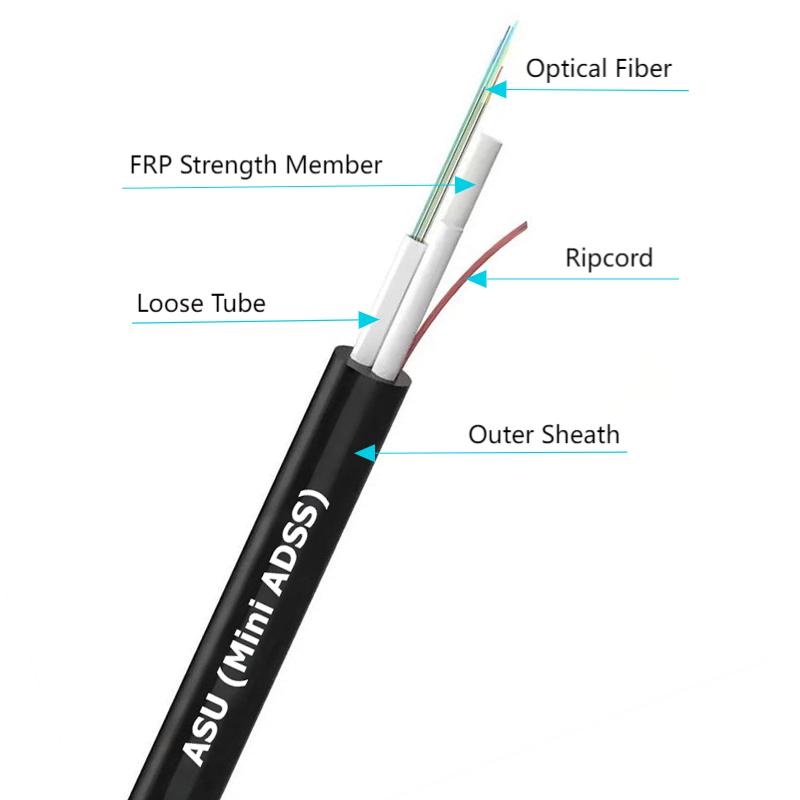

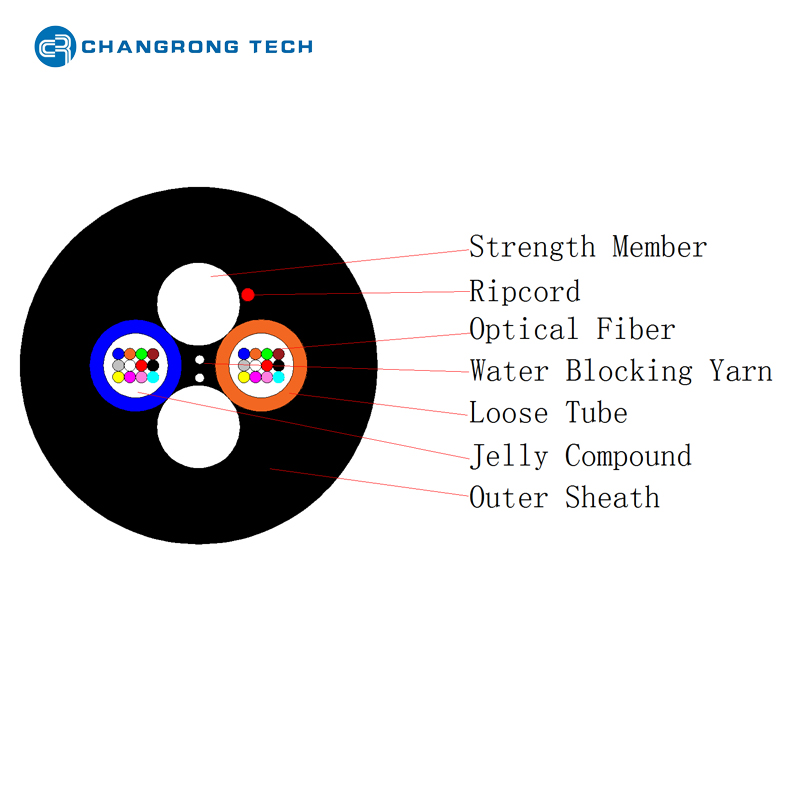

Estructura:
Los cables ASU siguen un diseño en capas, con cada capa que sirve una función específica (protección mecánica, preservación de la señal óptica o resistencia ambiental).
| Nombre de la capa | Componente | Función |
| Núcleo de fibra óptica | Fibra de modo único (SMF) o fibra de modo multi (MMF) | Transmite señales ópticas con baja atenuación. |
| Buffer | Tubo suelto PBT | Un solo tubo alberga fibras (llenas de gel de bloqueo de agua para evitar la intrusión de humedad). |
| Miembro de la fuerza | FRP (plástico reforzado con fibra) | Dos FRP proporcionan un buen rendimiento de tracción, lo que permite que el cable se admitiera en tramos de hasta 80 m, 100m y 120 m, pequeño tamaño, peso ligero |
| Capa de bloqueo de agua | Hilo de bloqueo de agua | Evite la penetración de agua en el tubo de amortiguación. |
| Medida de desgarro | Poliéster ripcord | fácilmente desnudo |
| Vaina exterior | PE resistente a los rayos UV | Resistente a los rayos UV y humedad, resistente, protegiendo la estructura interna del cable |

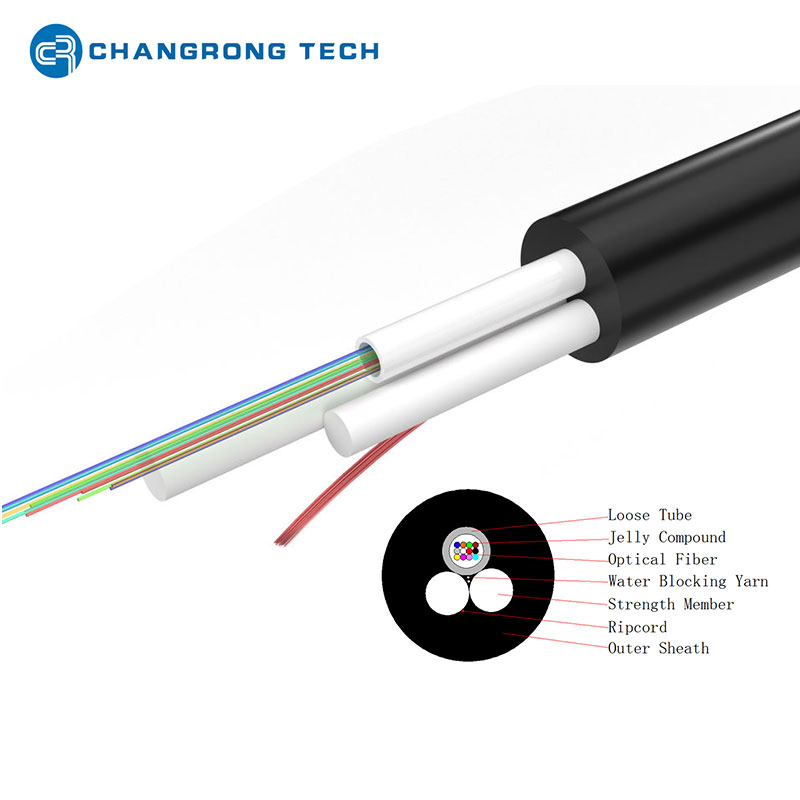

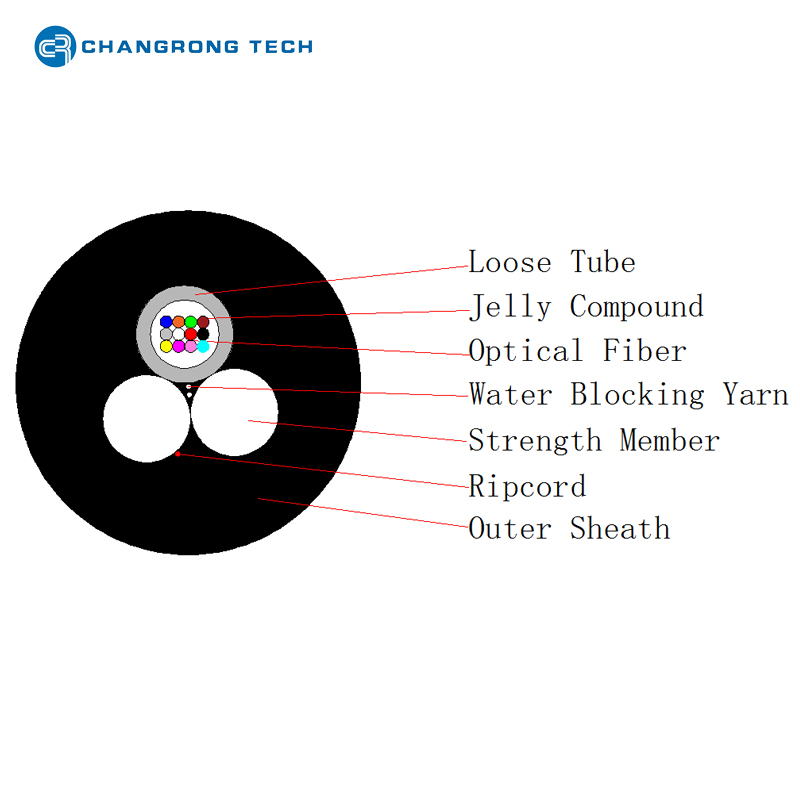

ASU 12core
ASU 24 Corre
Características:
(1) Instalación fácil de soporte y fácil
• No hay necesidad de preinstalar un cable de mensajero: los miembros de fuerza integrados (FRP) llevan el peso y las cargas ambientales del cable (viento, hielo).
• Reduce los pasos de instalación y los costos de mano de obra: los trabajadores pueden suspender directamente el cable entre los postes, reduciendo el tiempo de implementación en un 30-50% en comparación con los diseños respaldados por el mensajero.
(2) rendimiento mecánico y óptico equilibrado
Durabilidad mecánica:
• Resistencia a la tracción: 1.5–5 kN (dependiendo del tipo de miembro de resistencia).
• Resistencia al aplastamiento: soporta la presión externa (por ejemplo, de las herramientas o los desechos que caen) sin dañar el tubo del tampón.
• Resistencia a la intemperie: funciona en un amplio rango de temperatura (-40 ° C a +70 ° C) y resiste el envejecimiento UV, la lluvia y la nieve.
Estabilidad óptica:
• Baja atenuación: la pérdida típica para SMF es <0.36 dB/km a 1310 nm y <0.22 dB/km a 1550 nm (cumple con los estándares ITU-T G.652D).
• Pérdida mínima de microbendios: el diseño unitube y el llenado de gel reducen la microbendencia de fibra (causada por cambios de temperatura o vibración), asegurando la transmisión de señal estable.
(3) Compacto y ligero
• En comparación con los cables ADSS (que tienen una estructura dieléctrica más compleja), los cables ASU con miembros de resistencia al FRP son más ligeros y tienen un diámetro exterior más pequeño.
• Reduce la carga en los postes de servicios públicos, eliminando la necesidad de refuerzo de postes en la mayoría de los casos.
(4) rentable
• Un costo más bajo: ahorra materiales de alambre de mensajería, mano de obra de instalación y mantenimiento a largo plazo (menos componentes para inspeccionar o reemplazar).
• Tamaño pequeño: admite 2-24 fibras, adaptándose tanto a redes de acceso a pequeña escala (por ejemplo, banda ancha rural) como redes troncales a gran escala.
Aplicaciones:
Los cables de fibra óptica ASU se utilizan ampliamente en escenarios de comunicación aérea donde la simplicidad, el costo y la confiabilidad son prioridades.
Desplegado a lo largo de carreteras rurales o vecindarios suburbanos para conectar hogares remotos con redes de fibra a casa (FTTH).
Ventaja: evita la costosa zanja subterránea (común en las áreas de baja población) y aprovecha la infraestructura de polo de servicios públicos existentes.
Se utiliza para conectar los nodos de red básicos (por ejemplo, centros de datos, oficinas centrales) en las ciudades a través de rutas aéreas.
Ejemplo: colgado entre postes a lo largo de carreteras o carreteras principales urbanas para complementar cables de columna vertebral subterráneo.
Aplicado en redes eléctricas, líneas ferroviarias o áreas de minería para transmitir señales de control (por ejemplo, para monitoreo de cuadrícula inteligente) o datos de alta velocidad.
Los cables ASU reforzados con el acero se prefieren aquí para resistencia a cargas pesadas (por ejemplo, hielo en líneas eléctricas) y riesgos industriales.
Utilizado en escenarios de emergencia (por ejemplo, desastres naturales, grandes eventos) para establecer rápidamente enlaces de fibra temporales.
Beneficio: la implementación rápida (no se requiere cable de mensajería) asegura la restauración rápida de los servicios de comunicación.
Para comprender mejor el posicionamiento de ASU, aquí hay una comparación con dos alternativas comunes:
| Artículo | ASU (unidades aéreas autoportadas) | ADSS (todo dieléctrico autoportado) | Cable compatible con el mensajero |
| Tipo de soporte | Autoportado (miembros de fuerza integrados) | Autoportado (miembros de fuerza totalmente dieléctrica) | Cable de mensajero externo |
| Peso | Luz | Medio | Pesado (cable+mensajero) |
| Complejidad de instalación | Bajo (suspensión directa) | Medio (requiere pruebas dieléctricas) | Alto (Instale Messenger primero) |
| Costo | Bajo (tamaño más pequeño) | Alto (Materiales dieléctricos+Aramid) | Medio-alto (mensajero+trabajo) |
| Mejor para | Banda ancha rural, hombre, redes temporales | Corredores de la línea de alimentación de alto voltaje (sin conductividad eléctrica) | Áreas a pequeña escala y baja carga |

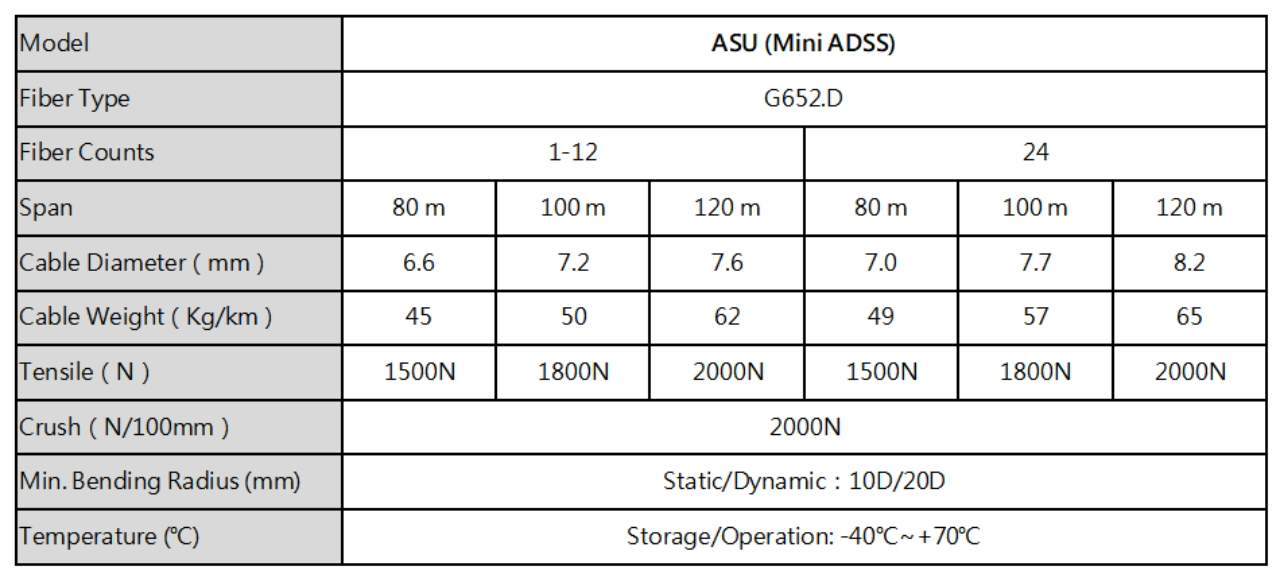

1. Parámetro de estructura
| Modelo | ASU (Mini ADSS) | |||||
| Tipo de fibra | ITU-T G.652.D | |||||
| Conteo de fibra | 1-12 | 24 | ||||
| Durar | 80 m | 100 m | 120 m | 80 m | 100 m | 120 m |
| Diámetro del cable （mm） | 6.6 | 7.2 | 7.6 | 7.0 | 7.7 | 8.2 |
| Peso del cable （kg/km） | 45 | 50 | 62 | 49 | 57 | 65 |
| Tracción （n） | 1500n | 1800n | 2000n | 1500n | 1800n | 2000n |
| Crush （N/100 mm） | 2000n | |||||
| Mínimo Radio de flexión (mm) | Estática/dinámica: 10d/20d | |||||
| Temperatura (℃) | Almacenamiento/Operación: -40 ℃ ~+70 ℃ | |||||
2. Identificación de color de fibra
No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Azul | Naranja | Verde | Marrón | Pizarra | Blanco | Red | Negro | Amarillo | Violeta | Rosa | Agua |
3. Parámetro de fibra G.652.D (después del cable)
Artículo | Características | Unidad | Valor | |
Geométrico | Diámetro de revestimiento | μm | 125.0 ± 1.0 | |
Revestimiento de no circularidad | % | ≤1.0 | ||
Error de concentricidad de revestimiento de núcleo | μm | ≤0.6 | ||
No circularidad del núcleo | % | ≤12 | ||
Diámetro de recubrimiento | μm | 245 ± 10.0 | ||
Error de concentricidad de revestimiento | μm | ≤12 | ||
Radio curlón | m | ≥4 | ||
Atenuación | Pendiente de dispersión cero s0 | ps/nm²km | ≤0.092 | |
Atenuación de 1625 nm | DB/km | ≤0.30 | ||
1383 +/- Atenuación de 3 nm | DB/km | ≤0.36 | ||
Atenuación de 1310 nm | DB/km | ≤0.36 | ||
Atenuación de 1550 nm | DB/km | ≤0.22 | ||
Discontinuidad de puntos (1310nm y 1550nm) | db | ≤0.05 | ||
Atenuación a 1285 nm ~ 1330 nm en comparación con 1310nm | db | ≤0.03 | ||
Atenuación a 1485 nm ~ 1580 nm en comparación con 1550 nm | db | ≤0.03 | ||
Longitud de onda de dispersión cero λ0 | Nuevo Méjico | 1300≤λ 0≤1324 | ||
Dispersión | 1285 ~ 1339 nm dispersión | ps/nm/km | ≤3.5 | |
1271 ~ 1360 nm dispersión | ps/nm/km | ≤5.3 | ||
Dispersión de 1550 nm | ps/nm/km | 13.3 ~ 18.6 | ||
Valor de MFD nominal （1310nm） | μm | 8.6-9.5 | ||
Tolerancia a MFD | μm | ± 0.4 | ||
Flexión | Longitud de onda de corte de cable λcc | Nuevo Méjico | ≤1260 | |
Atenuación inducida por macro-Bend de 1550 nm （100 gurns con diámetro de 60 mm） | db | ≤0.5 | ||
PMD | Q | 0.01% | ||
Fibra individual máxima | ps/√km | 0.2 | ||
M | 20 cables | |||
Longitud del carrete:
Normalmente 2 km, 3 km, 4 km, 5 km (como su solicitud)
Opciones de batería:

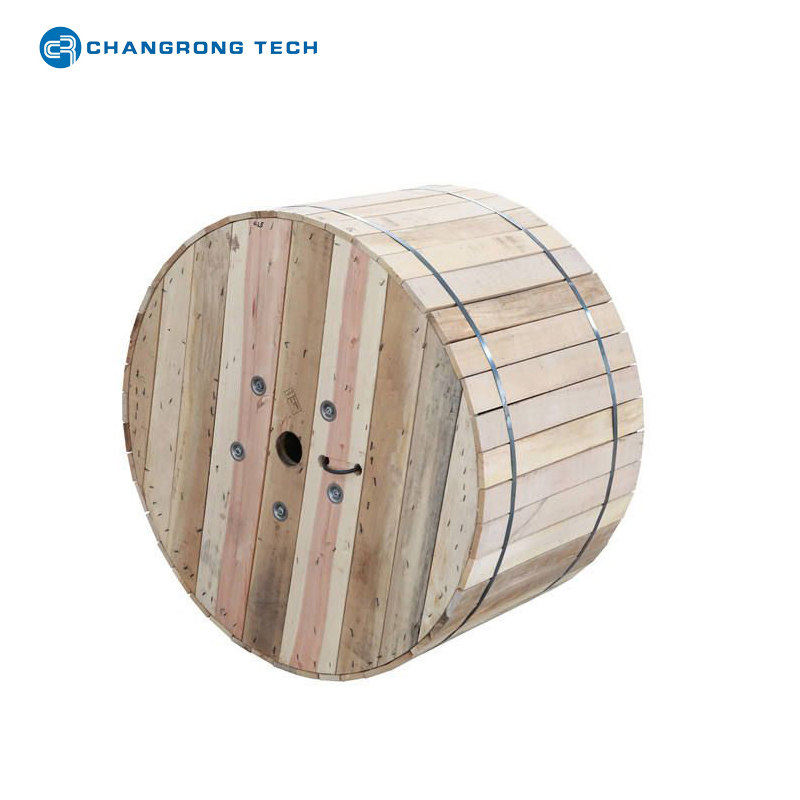

Tambor de madera fumigado
Tambor de madera reforzado con acero
Tambor de madera contrachapada
Marcado de vaina y batería de acuerdo con los requisitos del cliente.
