ADSS Outhead Outdoor Fiber Optic Cable Cable doble chaqueta con 200 m/300m
| Modelo | ADSS - SPAN200 SPAN300 |
| Conteo de fibra | 2core - 288core |
| Tipo de fibra | ITU-T G.652.D |
| Miembro de la fuerza central | GFRP (plástico reforzado con fibra de vidrio) |
| Material de tracción | Hilo aramido |
| Resistencia a la humedad | Hilo de bloqueo de agua y cinta de bloqueo de agua |
| Chaqueta interna | Orina |
| Chaqueta exterior | PE o en |
| El tramo personalizado | 80/100/120/150/200/300/400m, etc. |
| Solicitud | Línea de alimentación de alto voltaje autosuficiente, línea de alimentación de alto voltaje |
| Longitud del tambor | 2 km, 3 km, 4 km, 5 km |
| Opciones de función adicionales: |
| 1. Anti roedor con hilo de vidrio reforzado |
| 2. Anti roedor con FRP plano reforzado |
Descripción:
ADSS se define por dos atributos esenciales:
• Todos los dieléctricos : no se utilizan componentes metálicos (p. Ej., Alambres de acero, blindaje de cobre). Esto elimina la conducción eléctrica, evitando las corrientes inducidas de las líneas de energía de alto voltaje cercanas (una característica de seguridad crítica para aplicaciones de cuadrícula de energía).
• Auto-soporte : su diseño estructural proporciona suficiente resistencia a la tracción y rigidez para instalarse de forma independiente (por ejemplo, colgar entre las torres de energía) sin depender de cables de soporte adicionales.
El cable ADSS Double Jacket está especialmente diseñado para un tramo largo.
El cable de fibra de doble jacket ADSS (All-Dielectric Self-soporting) es una variante mejorada de los cables ADSS estándar, diseñados para abordar requisitos más estrictos para la durabilidad mecánica, la resistencia ambiental y la confiabilidad a largo plazo, especialmente en escenarios de despliegue de alto estraz o altos al aire libre. Su innovación central se encuentra en la adición de una segunda vaina externa protectora, lo que refuerza la capacidad del cable para resistir el daño físico, la erosión química y el clima extremo, al tiempo que conserva los atributos de los ADS estándar 'All-Dielectric ' y 'autosportadores de ADS estándar.
Estructura:
La estructura del cable de doble jacket ADSS se basa en el diseño en capas de ADS estándar, siendo la modificación de la clave la cubierta exterior dual.
| Nombre de la capa | Composición | Estado |
| Núcleo de fibra óptica | Fibras de modo único (SM) o multimodo (mm) | Transmite señales ópticas a través de la reflexión interna total; Las fibras SM son estándar para el uso de larga distancia (red eléctrica/telecomunicaciones). |
| Revestimiento primario | Acrilado curado | Protege el núcleo/revestimiento de sílice de micro-rastrates, humedad y estrés mecánico durante la fabricación. |
| Buffer de tubo suelto | Tereftalato de polibutileno (PBT) | Encases 1–12 fibras por tubo; Lleno de gel de bloqueo de agua para evitar la entrada de agua longitudinal (crítico para el uso de la cabeza). |
| Capa | Hilos de aramida de alta resistencia (p. Ej., Kevlar®), barras de plástico reforzado con fibra de vidrio (GFRP) | Miembro de resistencia al núcleo : proporciona resistencia a la tracción para soportar el peso del cable, las cargas de viento y la acumulación de hielo (permite el auto-soporte). |
| Capa de bloqueo de agua | Cintas e hilados de agua de agua | Mejora la resistencia al agua al hincharse a los espacios de sello si la humedad penetra la vaina externa; previene la corrosión de los tubos de amortiguación. |
| Vaina interior | Polietileno de densidad media (MDPE) | Actúa como una 'barrera primaria' contra la humedad y la menor abrasión; También proporciona adhesión a la vaina exterior para evitar la delaminación. |
| Vaina exterior | Polietileno de alta densidad (HDPE), o Retardante de llama (FR) HDPE, o anti-seguimiento (AT) | Capa protectora final: resiste la radiación UV, temperaturas extremas, abrasión pesada (p. Ej., De escombros soplados por el viento), masticación de roedores y exposición química (por ejemplo, humos industriales, pulverización de sal). |

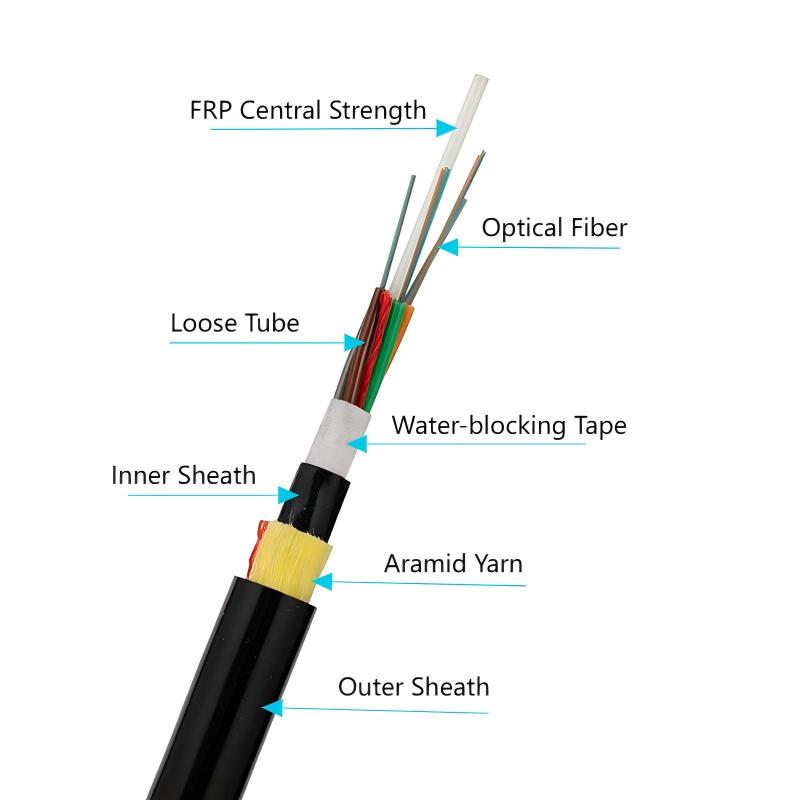

Adss doble vaina

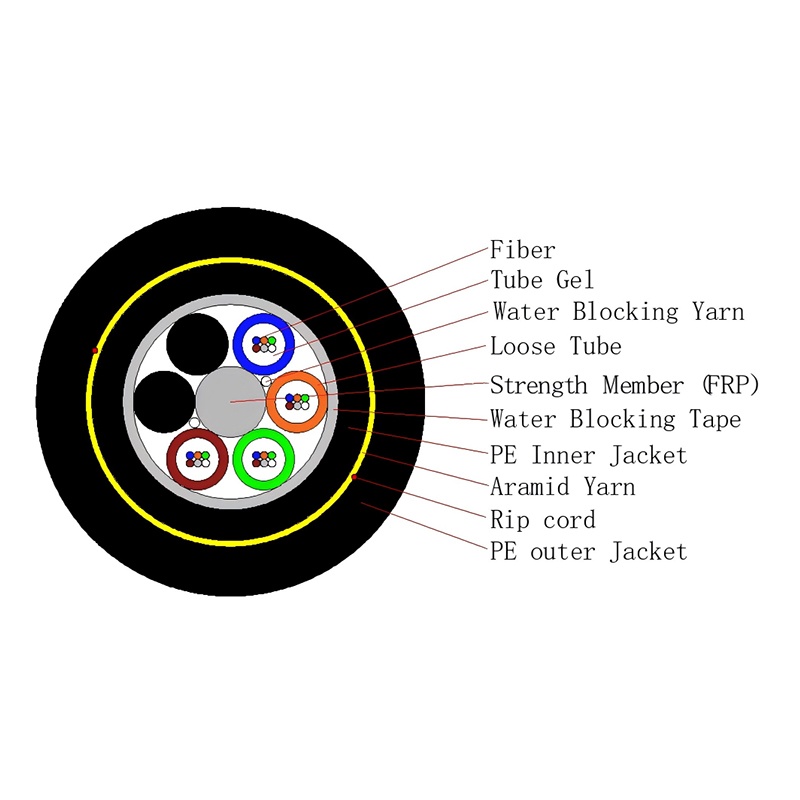

ADSS-24C doble chaqueta
Características:
(1) Diseño totalmente diieléctrico : excelentes propiedades de aislamiento eléctrico y resistente a la interferencia electromagnética. Esto lo hace ideal para la instalación en áreas con líneas eléctricas de alto voltaje u otros entornos propensos a la interferencia electromagnética, eliminando la necesidad de costosas medidas de protección de cables y conexión a tierra.
(2) Capacidad de autosuficiencia : el cable ADSS puede admitirse sin la necesidad de un mensajero de soporte adicional. Esto simplifica el proceso de instalación y reduce los costos de instalación, ahorrando espacio.
(3) amplio rango de temperatura : generalmente de - 40 ° C a 70 ° C. Esto permite que se use en diversas condiciones climáticas, desde regiones frías hasta entornos calientes y húmedos, asegurando la estabilidad y la confiabilidad de la transmisión de la señal óptica.
(4) Pequeño diámetro y peso ligero : fácil de manejar e instalar, reduciendo el impacto del viento y el hielo en el cable durante la operación.
ADSS El cable de doble jacket hereda todas las ventajas de los ADS estándar (seguridad eléctrica, autosuficiente, alto ancho de banda) al tiempo que agrega beneficios únicos de su diseño de doble envoltura.
Protección UV superior: la vaina externa (típicamente HDPE estabilizado UV) está formulada con antioxidantes y absorbedores de rayos UV para resistir la fotooxidación: crítico para el uso a largo plazo en regiones soleadas (por ejemplo, desiertos, áreas ecuatoriales) donde los cables de la junta única pueden degradarse (crack, ser hermanas en 10-15 años.
Tolerancia a la temperatura extrema: la estructura de doble vaina (p. Ej., HDPE externo + MDPE interno) se expande/contrata de manera uniforme bajo las fluctuaciones de temperatura (-40 ° C a + 70 ° C), reduciendo el estrés en las fibras internas y evitando la pérdida de señal de la microesconidad.
Resistencia química y de corrosión: la vaina externa resiste los productos químicos industriales (p. Ej., Dióxido de azufre, amoníaco), spray de sal (áreas costeras) y lluvia ácida, lo que es adecuado para plantas cercanas a la potencia, refinerías o cuadrículas de energía costera.
Resistencia a la abrasión y el impacto: la cubierta externa gruesa y de alta densidad resiste la abrasión de los restos (por ejemplo, arena, ramas) o contacto accidental durante el mantenimiento (p. Ej., Herramientas, componentes de la torre), un punto de falla común para cables de jacket único.
Protección de roedores y vida silvestre: las vainas externas HDPE son más duras y más resistentes a la masticación por roedores (por ejemplo, ardillas) o picoteo por aves, lo que puede dañar los cables de una sola camisa y causar interrupciones.
Prevención de delaminación: la vaina interna (p. Ej., MDPE) es químicamente compatible con la vaina externa, asegurando una fuerte adhesión y evitando la separación de la capa (un riesgo en diseños de doble envoltura de baja calidad), lo que podría exponer los componentes internos a la humedad.
Seguridad totalmente dieléctrica: sin componentes metálicos (por ejemplo, cables de acero) eliminan las corrientes inducidas de las líneas eléctricas de alto voltaje (HV), evitando el daño del equipo y los riesgos de descarga eléctrica, esencial para aplicaciones de cuadrícula eléctrica.
Conveniencia de autosuficiencia: los miembros de resistencia ARAMID/GFRP de alta resistencia permiten la instalación directa en torres de energía o postes de servicios públicos sin cables de soporte adicionales, reduciendo el tiempo y los costos de instalación.
Alto ancho de banda y baja pérdida: utiliza fibras de modo único con baja atenuación (~ 0.18 dB/km a 1550 nm), admitiendo la transmisión de datos de más de 100 Gbps más de más de 100 km, ideal para cuadrículas inteligentes y telecomunicaciones de larga distancia.
Aplicaciones:
(1) Redes de telecomunicaciones : se usa ampliamente en redes de telecomunicaciones de larga distancia y área local para transmitir señales de datos, voz y video de alta velocidad. Se puede utilizar para conexiones de red troncal, conexiones de red de acceso y conexiones entre las estaciones base en las redes de comunicación móvil.
(2) Redes de comunicación de energía : en la industria eléctrica, los cables ADSS a menudo se usan para construir redes de comunicación para la automatización del sistema de energía, el monitoreo de subestaciones y el control de envío. El diseño totalmente diieléctrico del cable garantiza una comunicación confiable en entornos de línea de alimentación de alto voltaje sin verse afectado por la interferencia electromagnética.
(3) Redes de acceso de banda ancha : con el desarrollo de tecnologías de acceso a banda ancha, los cables ADSS también se utilizan en algunas áreas rurales y remotas para proporcionar servicios de acceso a banda ancha de alta velocidad. Se pueden instalar en postes de energía o postes de comunicación existentes para lograr la expansión y actualización de redes de banda ancha.
Instalación: la instalación de cables ADSS requiere el uso de herramientas y técnicas de instalación especializadas. Durante la instalación, es necesario prestar atención a la tensión y el SAG del cable para garantizar que el cable esté instalado correctamente y no exceda su límite de resistencia mecánica. Además, el proceso de instalación debe evitar daños a la chaqueta del cable y las fibras ópticas.
Mantenimiento: se requieren inspecciones y mantenimiento regulares de cables ADSS para garantizar su funcionamiento normal. Los elementos de mantenimiento incluyen verificar la apariencia del cable para daños, desgaste y envejecimiento, así como probar el rendimiento óptico del cable para garantizar que la calidad de la transmisión de la señal cumpla con los requisitos. Si se encuentran problemas, se deben tomar medidas de reparación o reemplazo oportunas.
1. Parámetro de estructura
| Modelo | ADSS -Span 200m | ||||||||
| Tipo de fibra | G652D G655 G657 50/125 62.5/125 | ||||||||
| Conteo de fibra | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Max. fibras por tubo | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Unidades (tubos o rellenos) | 6 | 6 | 6 | 6 | 8 | 10 | 12 | 18 | 24 |
| Diámetro del cable （mm） | 12.0 | 12.0 | 12.0 | 12.0 | 13.4 | 14.5 | 15.7 | 15.9 | 18.5 |
| Peso del cable （kg/km） | 110 | 110 | 110 | 110 | 140 | 165 | 192 | 191 | 252 |
| Tracción （n） | Mat: 3200 | ||||||||
| Crush （N/100 mm） | Largo/corto plazo: 300/2200 | ||||||||
| Mínimo Radio de flexión (mm) | Estática/dinámica: 15d/25d | ||||||||
| Temperatura (℃) | Almacenamiento /Operación: -40 ℃ ~ 70 ℃ | ||||||||
| Modelo | ADSS -Span 300m | ||||||||
| Tipo de fibra | G652D G655 G657 50/125 62.5/125 | ||||||||
| Conteo de fibra | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Max. fibras por tubo | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Unidades (tubos o rellenos) | 6 | 6 | 6 | 6 | 8 | 10 | 12 | 18 | 24 |
| Diámetro del cable （mm） | 12.1 | 12.1 | 12.1 | 12.1 | 13.5 | 14.6 | 15.8 | 16.0 | 18.6 |
| Peso del cable （kg/km） | 112 | 112 | 112 | 112 | 142 | 166 | 194 | 193 | 255 |
| Tracción （n） | Mat: 4500 | ||||||||
| Crush （N/100 mm） | Largo/corto plazo: 300/2200 | ||||||||
| Mínimo Radio de flexión (mm) | Estática/dinámica: 15d/25d | ||||||||
| Temperatura (℃) | Almacenamiento /Operación: -40 ℃ ~ 70 ℃ | ||||||||
2. Identificación de color de fibra
No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Azul | Naranja | Verde | Marrón | Pizarra | Blanco | Red | Negro | Amarillo | Violeta | Rosa | Agua |
3. Parámetro de fibra G.652.D (después del cable)
Artículo | Características | Unidad | Valor | |
Geométrico | Diámetro de revestimiento | μm | 125.0 ± 1.0 | |
Revestimiento de no circularidad | % | ≤1.0 | ||
Error de concentricidad de revestimiento de núcleo | μm | ≤0.6 | ||
No circularidad del núcleo | % | ≤12 | ||
Diámetro de recubrimiento | μm | 245 ± 10.0 | ||
Error de concentricidad de revestimiento | μm | ≤12 | ||
Radio curlón | m | ≥4 | ||
Atenuación | Pendiente de dispersión cero s0 | ps/nm²km | ≤0.092 | |
Atenuación de 1625 nm | DB/km | ≤0.30 | ||
1383 +/- Atenuación de 3 nm | DB/km | ≤0.36 | ||
Atenuación de 1310 nm | DB/km | ≤0.36 | ||
Atenuación de 1550 nm | DB/km | ≤0.22 | ||
Discontinuidad de puntos (1310nm y 1550nm) | db | ≤0.05 | ||
Atenuación a 1285 nm ~ 1330 nm en comparación con 1310nm | db | ≤0.03 | ||
Atenuación a 1485 nm ~ 1580 nm en comparación con 1550 nm | db | ≤0.03 | ||
Longitud de onda de dispersión cero λ0 | Nuevo Méjico | 1300≤λ 0≤1324 | ||
Dispersión | 1285 ~ 1339 nm dispersión | ps/nm/km | ≤3.5 | |
1271 ~ 1360 nm dispersión | ps/nm/km | ≤5.3 | ||
Dispersión de 1550 nm | ps/nm/km | 13.3 ~ 18.6 | ||
Valor de MFD nominal （1310nm） | μm | 8.6-9.5 | ||
Tolerancia a MFD | μm | ± 0.4 | ||
Flexión | Longitud de onda de corte de cable λcc | Nuevo Méjico | ≤1260 | |
Atenuación inducida por macro-Bend de 1550 nm （100 gurns con diámetro de 60 mm） | db | ≤0.5 | ||
PMD | Q | 0.01% | ||
Fibra individual máxima | ps/√km | 0.2 | ||
M | 20 cables | |||
Longitud del carrete:
Normalmente 2 km, 3 km, 4 km, 5 km (como su solicitud)
Opciones de batería:
Tambor de madera fumigado
Tambor de madera reforzado con acero
Tambor de madera contrachapada
Marcado de cable y batería de acuerdo con los requisitos del cliente.
