ADSS Single Jacket Fiber Fiber Optic Cable Span 100m

ADSS (todo el auto-soporte dieléctrico) Aéreo aéreo superior al aire libre Cable de fibra óptica Span de 100 m.

Descripción:

El cable de fibra óptica ADSS es un medio especializado de transmisión óptica de transmisión óptica de larga distancia diseñada para una comunicación de ancho de banda de larga distancia, especialmente en las redes de sistemas de energía (por ejemplo, líneas eléctricas aéreas). A diferencia de los cables de fibra tradicionales que requieren soporte externo (por ejemplo, cables de mensajería), ADSS se basa en su propia estructura dieléctrica (no conductora) para tener cargas mecánicas (peso, viento, hielo), lo que lo convierte en ideales para entornos donde la conductividad eléctrica es un peligro (p. Ej.

ADSS se define por dos atributos esenciales:

• Todos los dieléctricos : no se utilizan componentes metálicos (p. Ej., Alambres de acero, blindaje de cobre). Esto elimina la conducción eléctrica, evitando las corrientes inducidas de las líneas de energía de alto voltaje cercanas (una característica de seguridad crítica para aplicaciones de cuadrícula de energía).

• Auto-soporte : su diseño estructural proporciona suficiente resistencia a la tracción y rigidez para instalarse de forma independiente (por ejemplo, colgar entre las torres de energía) sin depender de cables de soporte adicionales.

Integra los núcleos de fibra óptica (para la transmisión de datos) con miembros de resistencia dieléctrica y capas de protección, equilibrio de rendimiento de comunicación, durabilidad mecánica y seguridad eléctrica.

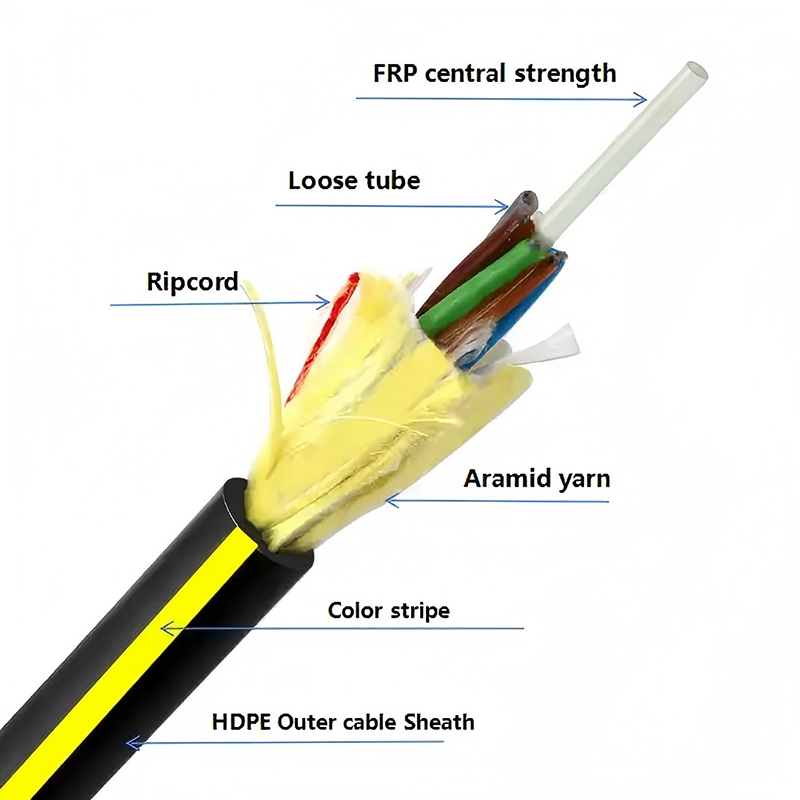

Estructura interna:

Los cables ADSS siguen un diseño en capas, con cada componente que sirve una función específica. La estructura varía ligeramente por el fabricante, pero generalmente incluye las siguientes capas:

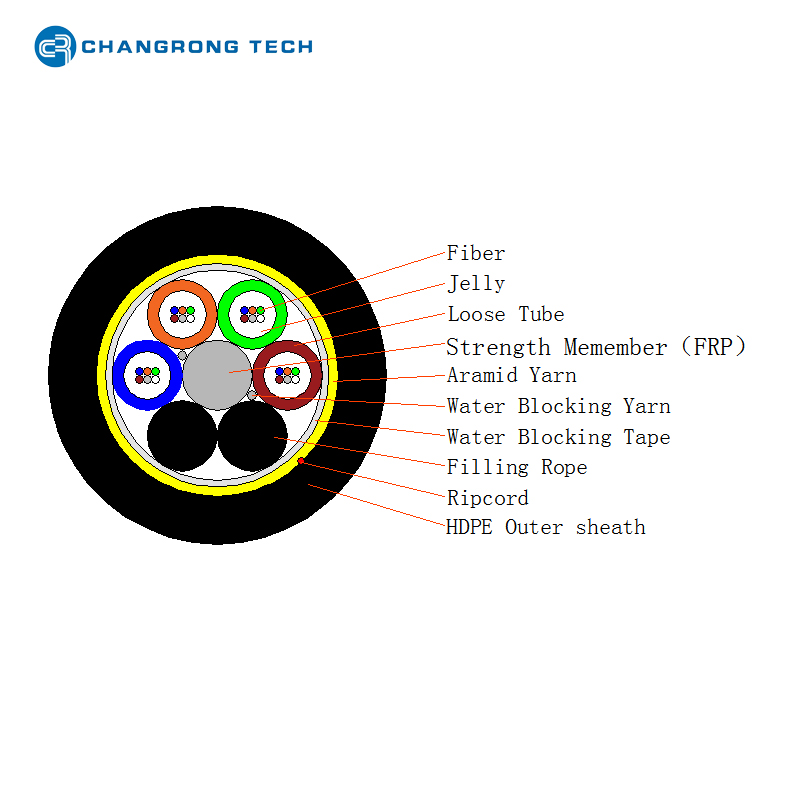

ADSS Single Jacket

ADSS-24C

Ventajas:

• Seguridad eléctrica : la construcción totalmente diieléctrica elimina los componentes metálicos, por lo que no realiza electricidad. Esto evita los voltajes/corrientes inducidos de las líneas eléctricas de alto voltaje (evita el daño del equipo y los riesgos de descarga eléctrica).




• Conveniencia de autosuficiencia : no es necesario un cable de mensajería o una estructura de soporte separada. Reduce el tiempo de instalación, la mano de obra y los costos, especialmente al adaptarse a las torres de energía existentes.

• Excelente rendimiento mecánico :

• Alta resistencia a la tracción (miembros de la resistencia al hilo de aramida/ FRP) para resistir las cargas aéreas (por ejemplo, acumulación de hielo, vientos fuertes).

• Buena flexibilidad para un fácil manejo durante la instalación.




• Resistencia al clima y ambiental :

• La vaina exterior estabilizada con rayos UV resiste la degradación de la luz solar.

• Las capas de bloqueo de agua y los materiales resistentes a la humedad evitan la corrosión o la pérdida de señal debido a la humedad.

• Rango de temperatura de funcionamiento amplio (-40 ° C a +70 ° C), adecuado para climas extremos (desiertos, áreas de gran altitud, regiones frías).




• Alto ancho de banda y baja pérdida : utiliza fibras de modo único (típico para distancias largas) con baja atenuación (~ 0.21 dB/km a 1550 nm), lo que permite la transmisión de datos de alta velocidad (10 Gbps, 100 Gbps) sobre decenas o cientos de kilómetros.

Aplicaciones:

ADSS se usa más ampliamente en escenarios donde la seguridad eléctrica, el auto-soporte y la durabilidad al aire libre son críticos. Las aplicaciones clave incluyen:

1. Comunicación del sistema de energía (caso de uso principal)

• Monitoreo y control de la red eléctrica: transmite datos en tiempo real (por ejemplo, voltaje, corriente, estado del equipo) entre subestaciones, centros de control e instalaciones de generación de energía. Habilita operaciones de cuadrícula inteligente (por ejemplo, equilibrio de carga, detección de fallas).

• Retroceding de línea eléctrica superior: instalado junto con líneas eléctricas de alto voltaje (HV) o extra-alto voltaje (EHV) (110 kV a 1000 kV) en las torres existentes. Elimina la necesidad de construir nuevas estructuras de soporte, reduciendo los costos.




2. Redes de telecomunicaciones

• Conectividad de área rural/remota: colgado entre postes de servicios públicos o torres para proporcionar servicios de internet/voz de alta velocidad en áreas donde la colaboración subterránea no es práctica (por ejemplo, regiones montañosas, tierras de cultivo).

• Backhaul de larga distancia: utilizado como un enlace de retorno entre torres celulares o centros de telecomunicaciones, aprovechando su baja pérdida de señal para tramos largos (por ejemplo, ciudades conectadas o centros rurales a redes centrales).




3. Entornos industriales y especiales

• Plantas de energía renovable: conecta granjas solares, parques eólicos o instalaciones hidroeléctricas a la red principal, transmitiendo datos de generación de energía y señales de control.

• Ferrocarril y transporte: Instalado a lo largo de las líneas ferroviarias para admitir sistemas de comunicación de trenes (por ejemplo, señalización, Wi-Fi de pasajeros) o a lo largo de carreteras para sistemas de transporte inteligente (ITS).

• Minería y aceite/gas: utilizado en áreas no explosivas al aire libre (por ejemplo, sitios de minería de superficie) para transmitir datos operativos, ya que su estructura dieléctrica evita los riesgos de chispa.
