ADSS Anti-Roedores
CHANGRONG TECH

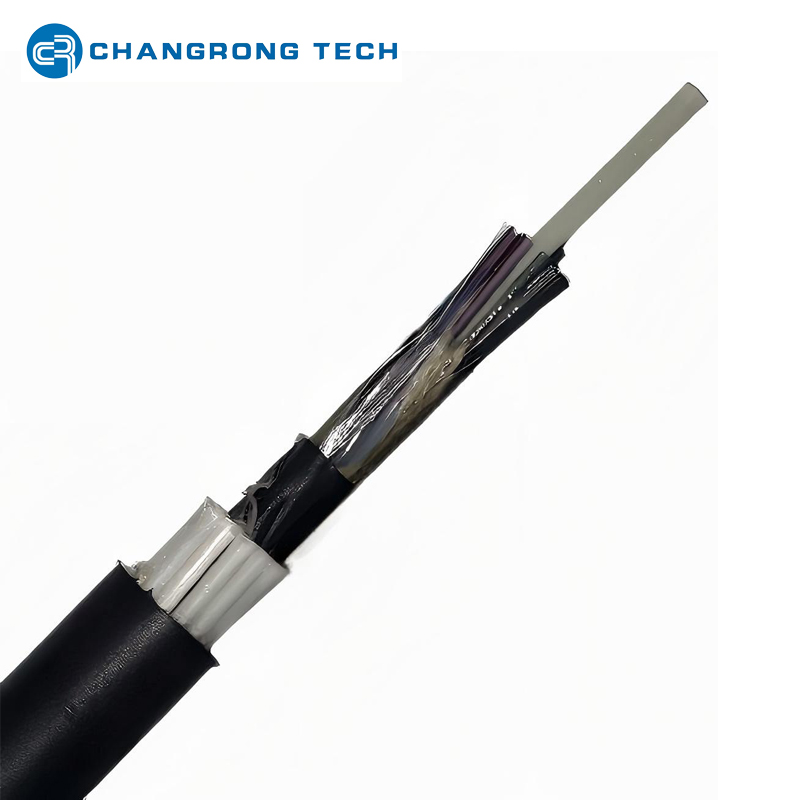

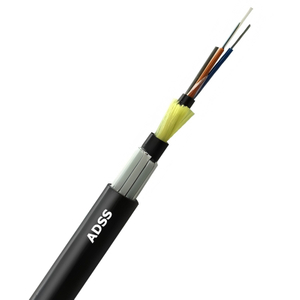

ADSS Anti-Rodent con cable de fribra óptica aéreo al aire libre de la armadura redonda de FRP
| Modelo | ADSS Anti-Roedores |
| Conteo de fibra | 2 núcleos - 144 núcleos |
| Tipo de fibra | UIT-T G.652.D |
| Miembro de la fuerza central | FRP |
| Tubo | Tubo suelto PBT relleno de gel |
| Miembro de fuerza adicional1 | Hilo de Kevlar Aramida (opcional) |
| Miembro de fuerza adicional2 | Armadura redonda de FRP |
| Resistencia a la humedad | Cinta bloqueadora de agua e hilo bloqueador de agua |
| Funda interior y exterior | Educación física |
| Span personalizado | 80/100/120/150/200/300 m, etc. |
| Solicitud | Tendido aéreo autoportante |
| Longitud del tambor | 2 km, 3 km, 4 km |
Se trata de un cable aéreo de fibra óptica autoportante (ADSS) totalmente dieléctrico especialmente diseñado para rutas aéreas al aire libre infestadas de roedores. Adopta un diseño completamente no metálico con una capa de armadura de varilla redonda de FRP de círculo completo como barrera central anti-rodiscos, combinando aditivos químicos de la cubierta exterior anti-roedores y protección física rígida de FRP para detener el daño de ardillas, ratas, marmotas y pájaros.
Sin alambre mensajero de acero ni armadura metálica, el cable soporta la autosuspensión en postes/torres de transmisión de energía desde redes de baja a media-alta tensión (≤220kV). La armadura redonda completa de FRP distribuye el impacto y la fuerza de mordida de manera uniforme alrededor de la circunferencia del cable, superando al ADSS antiroedores de FRP plano lateral en protección uniforme de la vida silvestre. Cuenta con un núcleo de tubo suelto bloqueado por agua, una capa de soporte de carga de hilo de aramida de alta resistencia, un sistema de funda doble de PE y se adapta al despliegue aéreo de gran envergadura en bosques, áreas montañosas, rurales y salvajes con graves peligros de roedores.

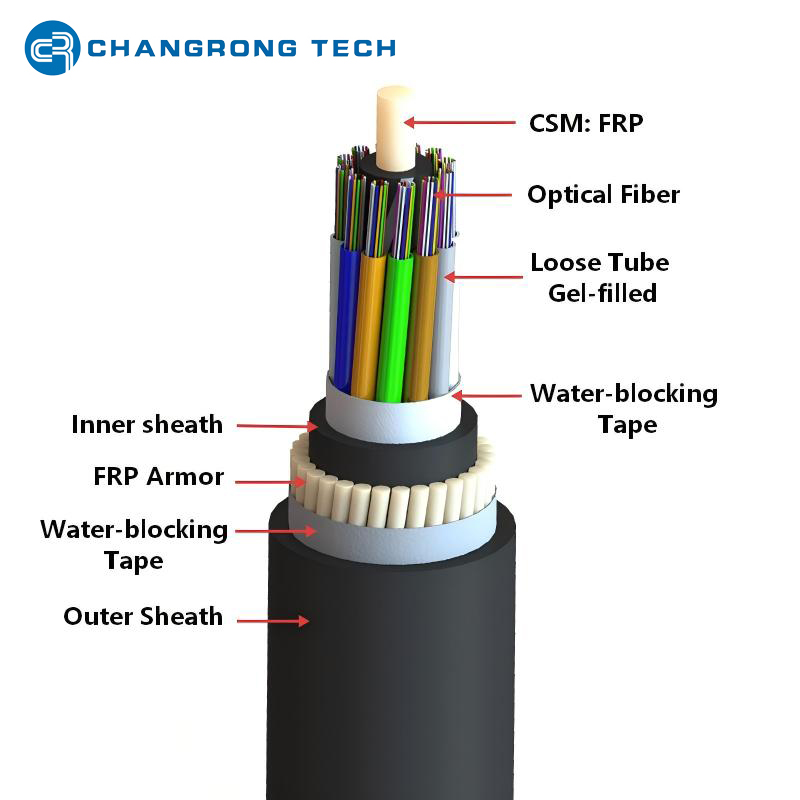

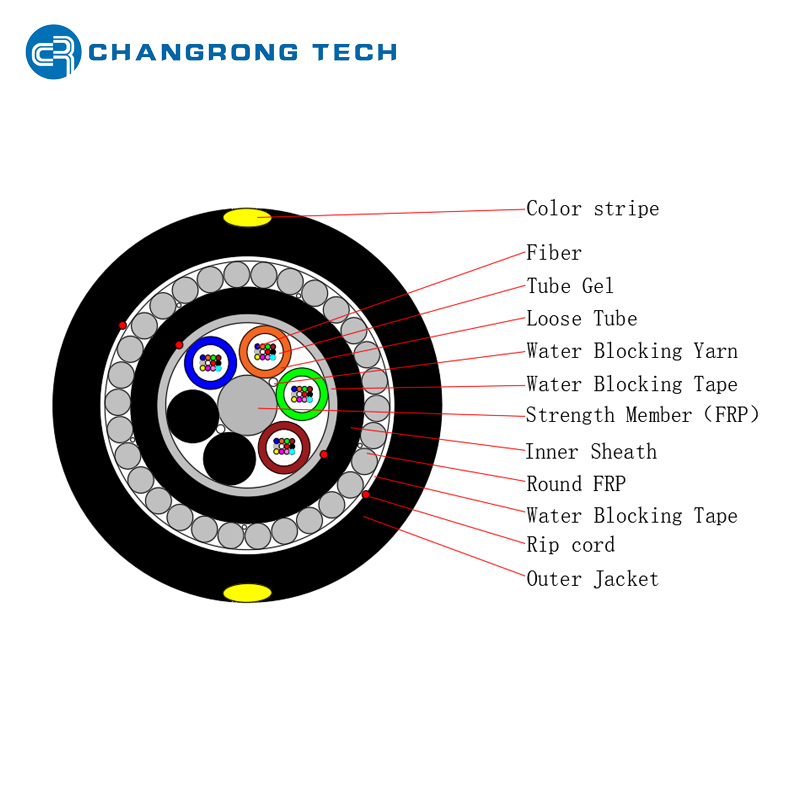

Diseño Tipo 1: Blindado con varillas redondas de FRP, doble funda

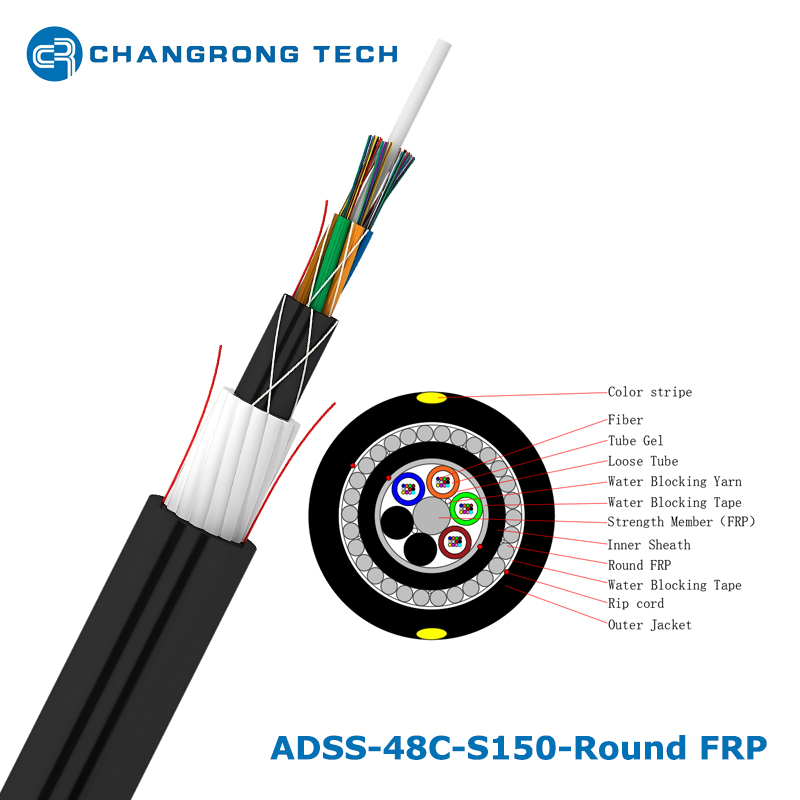

ADSS Antiroedores con Armadura Redonda de FRP

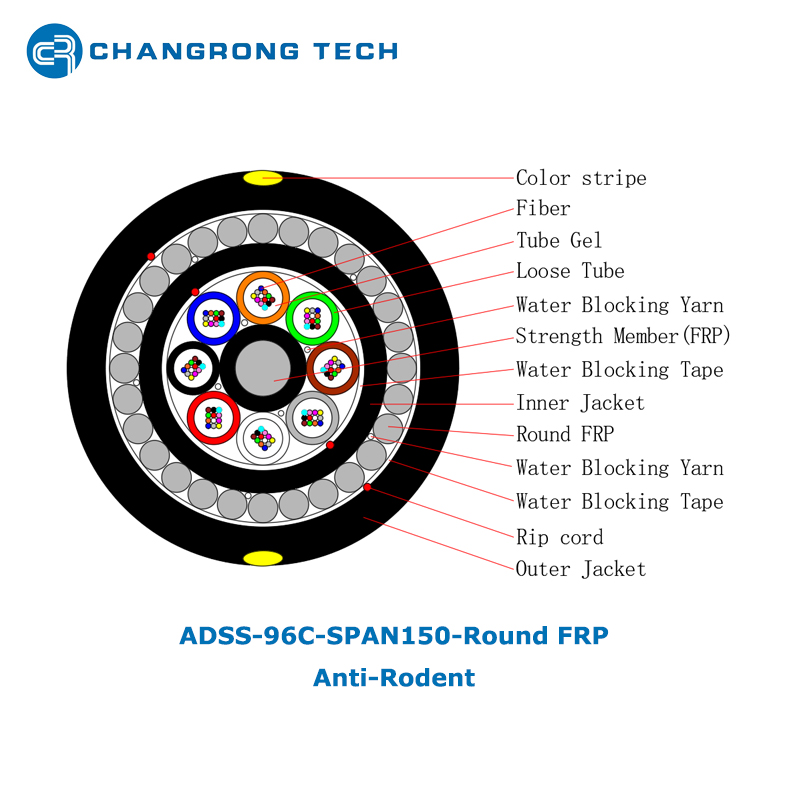

Sección transversal del cable

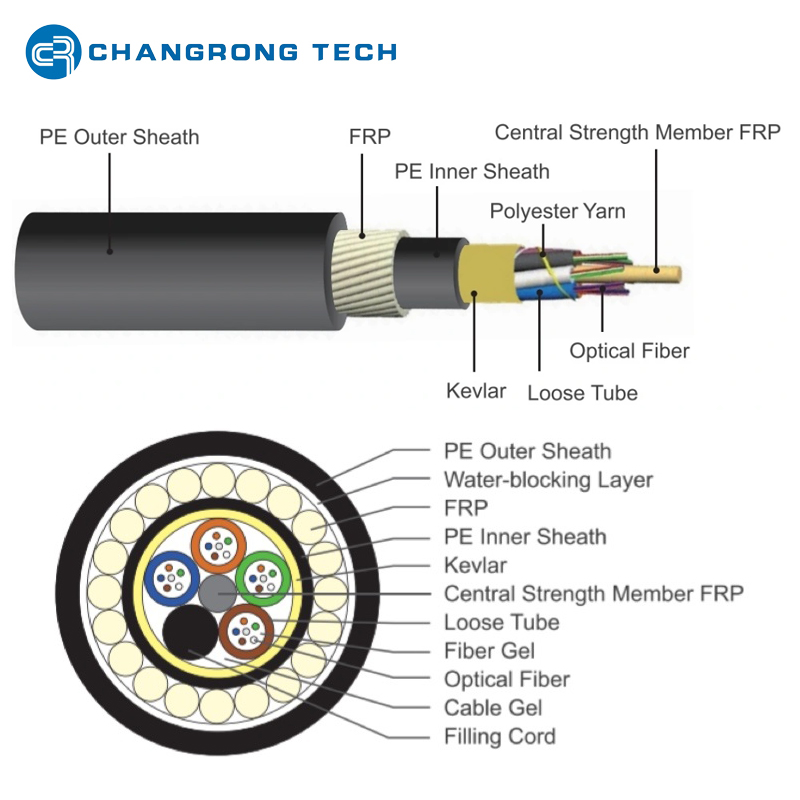

Diseño Tipo 2: Blindado con varillas redondas de FRP, reforzado con hilo de aramida Kevlar, doble funda

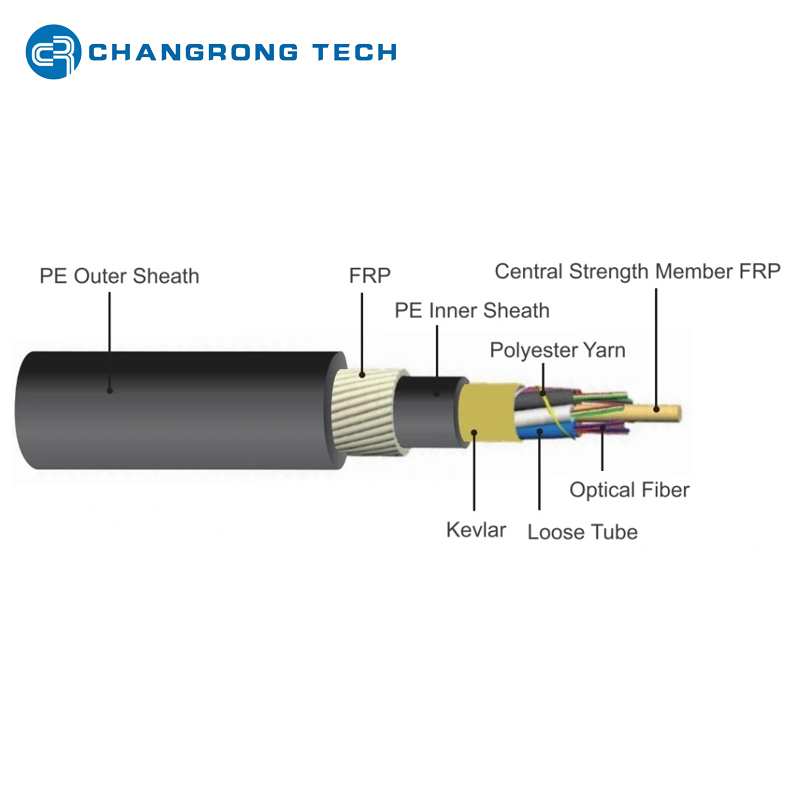

ADSS con Kevlar y armadura redonda de FRP

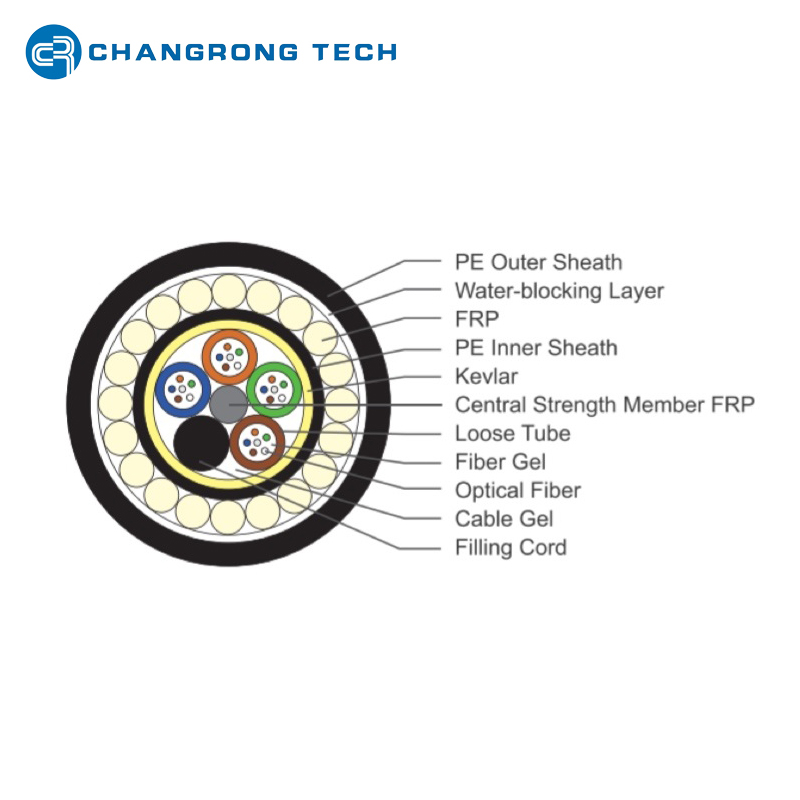

Sección transversal del cable
Varillas redondas de FRP de 360° con protección antiroedores y antiimpactos mejor que el FRP ADSS plano parcial;
Todo dieléctrico Totalmente no conductor, seguro para implementar junto a líneas eléctricas de 10 kV a 220 kV y se permite la instalación en línea viva;
El diseño autoportante, sin cable mensajero adicional, reduce los costos de instalación
Longitud del tramo, número de fibras y grado de tensión personalizables;
Amplia adaptabilidad a la temperatura (-40 ℃ a +70 ℃);
Excelente bloqueo de agua y resistencia a la intemperie;
Fácil desmontaje en campo con cordones de apertura incorporados.
Larga vida útil de más de 25 años y bajo coste de mantenimiento posterior.

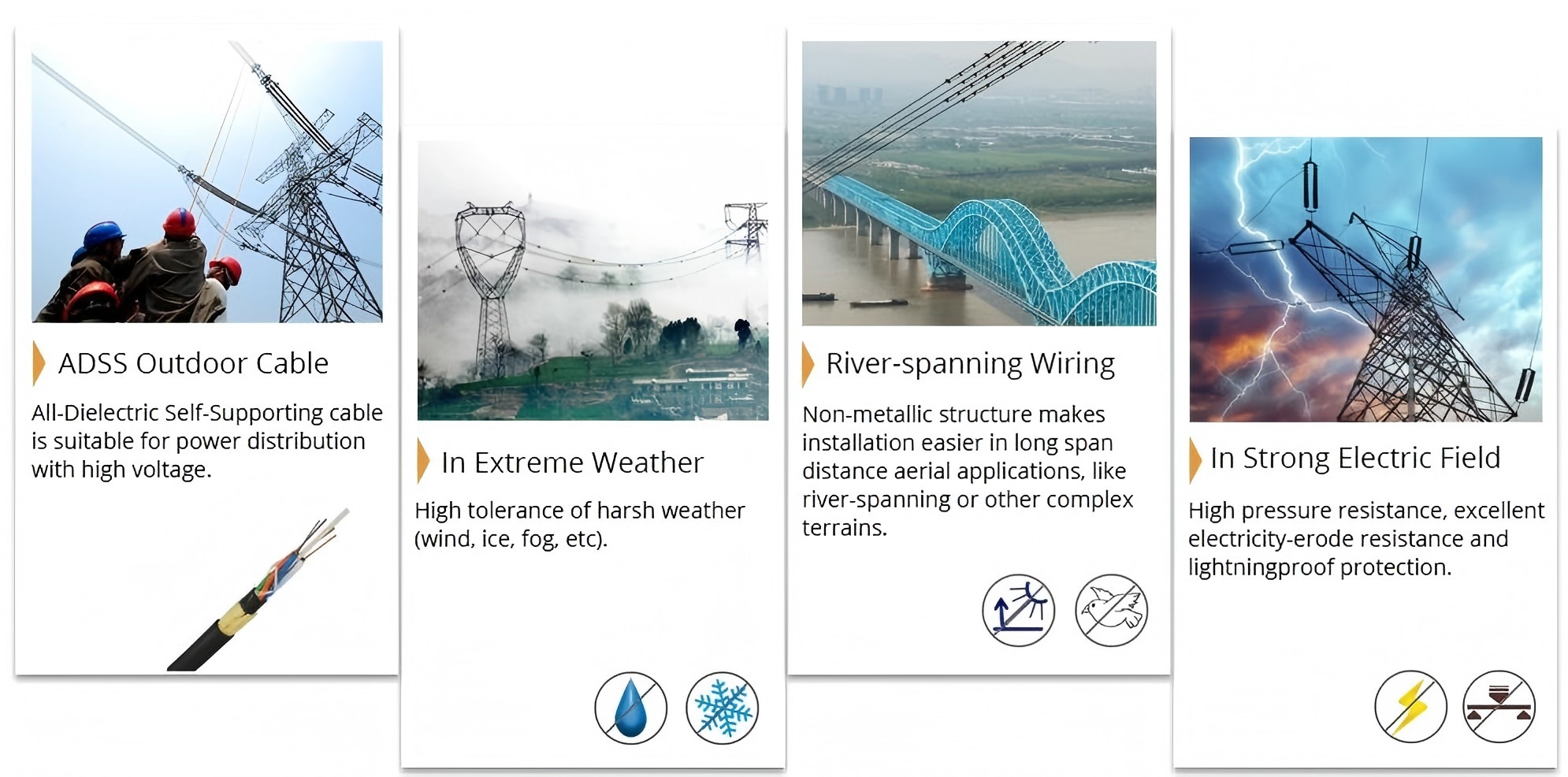

Comunicación aérea para torres de redes eléctricas, líneas troncales FTTH rurales, redes de monitoreo de montañas/bosques/ zonas silvestres, enlaces de señales ferroviarias y rutas aéreas propensas a roedores donde el cableado subterráneo no es económico.
Rango de protección: Las varillas redondas de FRP forman una barrera circundante completa de 360°, sin puntos ciegos contra las picaduras de roedores; El FRP plano solo protege la circunferencia parcial del cable, vulnerable a roer en los lados descubiertos.
Resistencia al impacto: dispersión uniforme de la fuerza alrededor del cable, mejor rendimiento contra golpes de piedras, picoteos de pájaros y vandalismo.
Estabilidad de la estructura: la capa circular uniforme evita la excentricidad durante el tendido y la suspensión del cable, menos atenuación óptica adicional bajo tensión de tramos largos.
La cubierta exterior de HDPE con aditivo amargo disuade químicamente a los roedores de morder;
La armadura continua y rígida de FRP bloquea físicamente la penetración de los dientes;
La funda interior de MDPE evita la entrada de agua incluso si la funda exterior tiene pequeños rayones.
Luz corta: 50 a 150 m para rutas de postes rurales;
Luz media: 150–300 m para líneas de montaña y valle;
Largo tramo: 300 a 800 m para cruces de ríos anchos y corredores de transmisión de torres altas.
Tipos de fibra: Fibras monomodo G.652D, G.657A1/A2 para comunicaciones de larga distancia; Fibras multimodo bajo pedido.
Números de núcleos estándar: 4, 6, 8, 12, 24, 48, 72, 96, 144 núcleos; Se aceptan recuentos de núcleos más altos personalizados, hasta 288 núcleos.
Todos los tubos y fibras sueltos están codificados por colores para una fácil identificación del empalme.
1. Parámetro de estructura
Chaquetas dobles (amplio 150 m como referencia):
| Modelo | ADSS Anti-Roedores | ||||||||
| Tipo de fibra | G652D G655 G657 50/125 62.5/125 | ||||||||
| Conteo de fibra | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Máx. fibras por tubo | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Unidades (tubos o rellenos) | 6 | 6 | 6 | 6 | 8 | 10 | 12 | 18 | 24 |
| Diámetro del cable （mm） | 13.8 | 13.8 | 15.0 | 15.0 | 16.5 | 18.0 | 19.5 | 19.7 | 22.0 |
| Peso del cable （kg/km） | 175 | 175 | 210 | 210 | 255 | 295 | 356 | 354 | 432 |
| Tracción （n） | Largo/corto plazo: 2500/5000 | ||||||||
| Crush （N/100 mm） | Largo/corto plazo: 1000/3000 | ||||||||
| Mínimo Radio de flexión (mm) | Estático/dinámico: 15D/30D | ||||||||
| Temperatura (℃) | Almacenamiento /Operación: -40 ℃ ~ 70 ℃ | ||||||||
2. Parámetro Fibra G.652.D (Después Cable)
Artículo | Características | Unidad | Valor | |
Geométrico | Diámetro de revestimiento | μm | 125,0±1,0 | |
Revestimiento de no circularidad | % | ≤1.0 | ||
Error de concentricidad de revestimiento de núcleo | μm | ≤0.6 | ||
Núcleo No circularidad | % | ≤12 | ||
Diámetro de recubrimiento | μm | 245±10,0 | ||
Error de concentricidad de revestimiento | μm | ≤12 | ||
Radio curlón | m | ≥4 | ||
Atenuación | Pendiente de dispersión cero s0 | ps/nm²km | ≤0,092 | |
Atenuación de 1625 nm | DB/km | ≤0,30 | ||
Atenuación de 1383+/-3 nm | DB/km | ≤0,36 | ||
Atenuación de 1310 nm | DB/km | ≤0,36 | ||
Atenuación de 1550 nm | DB/km | ≤0,22 | ||
Punto de discontinuidad (1310 nm y 1550 nm) | db | ≤0.05 | ||
Atenuación a 1285 nm ~ 1330 nm en comparación con 1310 nm | db | ≤0.03 | ||
Atenuación a 1485 nm ~ 1580 nm en comparación con 1550 nm | db | ≤0.03 | ||
Longitud de onda de dispersión cero λ0 | Nuevo Méjico | 1300≤λ≤13240 | ||
Dispersión | Dispersión de 1285~1339nm | ps/mn/km | ≤3.5 | |
Dispersión de 1271 ~ 1360 nm | ps/mn/km | ≤5.3 | ||
Dispersión de 1550 nm | ps/mn/km | 13,3~18,6 | ||
Valor nominal MFD (1310 nm) | μm | 8,6-9,5 | ||
Tolerancia del MFD | μm | ±0,4 | ||
Doblar | Longitud de onda de corte de cable λcc | Nuevo Méjico | ≤1260 | |
Atenuación inducida por macroflexión de 1550 nm (100 vueltas con un diámetro de 60 mm) | db | ≤0.5 | ||
PMD | Q | 0,01% | ||
Fibra individual máxima | ps/√km | 0.2 | ||
M | 20 cables | |||
3. Identificación de colores
Longitud del carrete:
Normalmente 2 km, 3 km, 4 km (según su petición)
Opciones de batería:
Tambor de madera fumigado
Tambor de madera reforzado con acero
Tambor de madera contrachapada
Marcado de cable y batería de acuerdo con los requisitos del cliente.
