La guía paso a paso para la instalación del cable ADSS

Los cables de fibra óptica son esenciales para las redes de comunicación modernas, ya que proporcionan una transmisión de datos rápida, confiable y segura. Entre los distintos tipos de cables de fibra óptica, el cable ADSS (All Dielectric Self-Supporting) es uno de los más utilizados, particularmente para aplicaciones aéreas tanto en entornos urbanos como rurales. Este cable ADSS está diseñado para instalarse en entornos aéreos y ofrece una solución flexible y duradera para redes de telecomunicaciones de larga distancia. En esta guía completa, cubriremos todo lo que necesita saber sobre la instalación de cables ADSS , incluidas instrucciones paso a paso, mejores prácticas, consideraciones de seguridad y consejos de mantenimiento.

¿Qué es el cable de fibra óptica ADSS?

El cable ADSS es un cable de fibra óptica diseñado específicamente para instalación aérea. A diferencia de los cables tradicionales que requieren un conducto, los cables ADSS se pueden instalar directamente en el aire sin mensajero de soporte adicional, lo que los hace ideales para conexiones de larga distancia entre postes de servicios públicos, torres y otras estructuras altas.

Los beneficios clave de los cables ADSS incluyen:

• Resistencia a la intemperie : Diseñado para soportar condiciones climáticas adversas como fuertes vientos, lluvia y temperaturas extremas.

• Resistencia a los roedores : los cables ADSS se pueden diseñar con capas protectoras (como hilo de vidrio, varillas planas de FRP ) que evitan daños por roedores.

• Flexibilidad y durabilidad : están diseñados para ser livianos y resistentes, lo que reduce la necesidad de estructuras de soporte adicionales.

• Sin necesidad de conexión a tierra : los cables ADSS no requieren soportes metálicos ni conexión a tierra, lo que hace que la instalación sea más rápida y rentable.

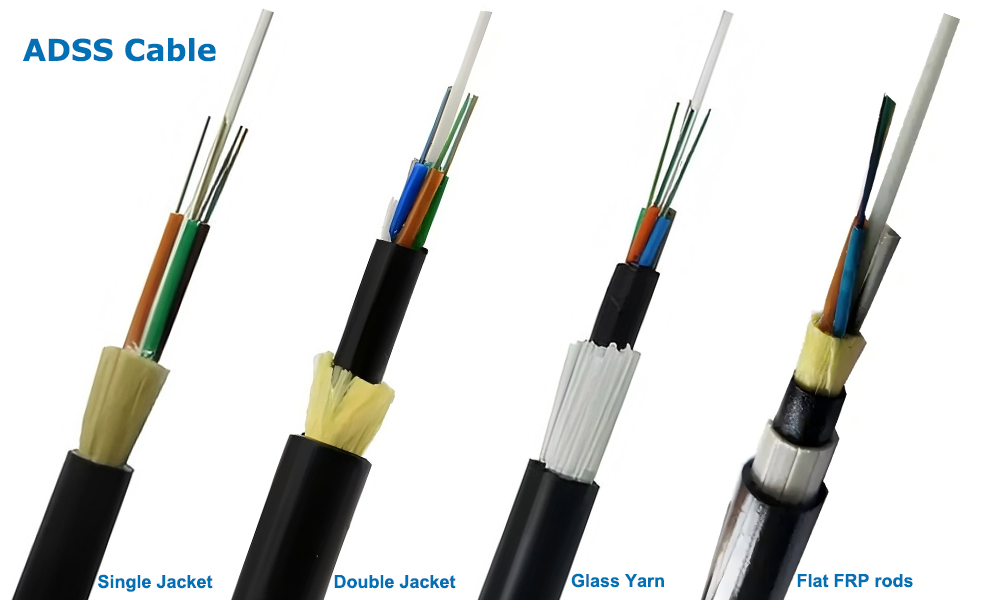

Tipos de cables ADSS

Los cables ADSS vienen en diferentes configuraciones, según la aplicación y el entorno de instalación. A continuación se muestran algunos tipos comunes de cables ADSS :

1. Cable ADSS de chaqueta única

Este tipo de cable ADSS presenta una sola capa de aislamiento alrededor de las fibras ópticas. Normalmente se utiliza para tramos cortos (dentro de 200 m) en entornos donde hay menos tensión física en el cable.

2. Cable ADSS de doble cubierta

Una versión más duradera del cable ADSS de una sola cubierta , la versión de doble cubierta tiene una capa protectora adicional que brinda protección adicional contra factores externos como la exposición a los rayos UV, la humedad y el desgaste físico.

3. Cable ADSS Antiroedores

Algunos cables ADSS están diseñados con características adicionales, como capas antiroedores, para proteger las fibras de daños causados ​​por roedores. Estos cables son esenciales en entornos donde los daños por roedores son una preocupación.

Consideraciones clave para la instalación de cables ADSS

Antes de comenzar el proceso de instalación, es importante considerar varios factores que podrían afectar la eficiencia y longevidad de su instalación de cable ADSS . Estos incluyen:

1. Condiciones ambientales

Las condiciones ambientales donde se instalará el cable ADSS juegan un papel importante a la hora de determinar el tipo de cable ADSS que se utilizará. Las inclemencias del tiempo, las temperaturas extremas y la exposición a la radiación ultravioleta pueden requerir cables especializados con capas protectoras adicionales.

2. Longitud del tramo

La longitud del tramo se refiere a la distancia entre los dos postes o estructuras que soportarán el cable ADSS . Los tramos más largos pueden requerir cables con mayor resistencia a la tracción para evitar que se doblen o se estiren.

3. Resistencia a la tracción

La resistencia a la tracción de los cables ADSS es crucial para garantizar que el cable pueda soportar la tensión creada durante la instalación y a largo plazo. Elija siempre cables con clasificaciones de resistencia a la tracción que coincidan o superen los requisitos de instalación.

4. Soporte y Anclaje

Si bien los cables ADSS no requieren conexión a tierra, sí deben contar con un soporte adecuado a intervalos regulares a lo largo de su tramo. El uso de accesorios de soporte correctos (como abrazaderas, tensores y tirantes) es esencial para evitar daños en los cables.

Guía paso a paso para la instalación del cable ADSS

Ahora que entendemos las consideraciones clave, profundicemos en el proceso de instalación del cable ADSS . Aquí hay una guía paso a paso para garantizar la implementación exitosa del cable ADSS :

Paso 1: estudio y planificación del sitio

Antes de comenzar cualquier instalación, realice un estudio exhaustivo del sitio para evaluar lo siguiente:

• Distancia entre postes/torres : Mida la longitud del tramo para determinar la cantidad de cable necesario y si se requiere soporte adicional.

• Factores ambientales : tome nota del terreno, las condiciones climáticas y cualquier obstáculo o peligro potencial.

• Ruta de instalación : Identifique la ruta más sencilla para el cable, evitando obstáculos innecesarios como líneas eléctricas o árboles altos.

Consejo : planificar con anticipación le permitirá ahorrar mucho tiempo y dinero durante la instalación. Asegúrese de tener en cuenta todas las variables.

Paso 2: preparación del equipo de instalación

Para instalar cables ADSS , necesitarás varios equipos:

• Plataforma de trabajo aéreo o elevador : Para acceder a postes o torres altas.

• Soportes para tambores de cable : Para sujetar el carrete de cable ADSS..

• Equipo tensor : Para aplicar la cantidad adecuada de tensión durante la instalación.

• Abrazaderas y herrajes : Para fijar el cable a postes o torres.

Asegúrese de que todas las herramientas estén correctamente calibradas y listas para usar antes de comenzar.

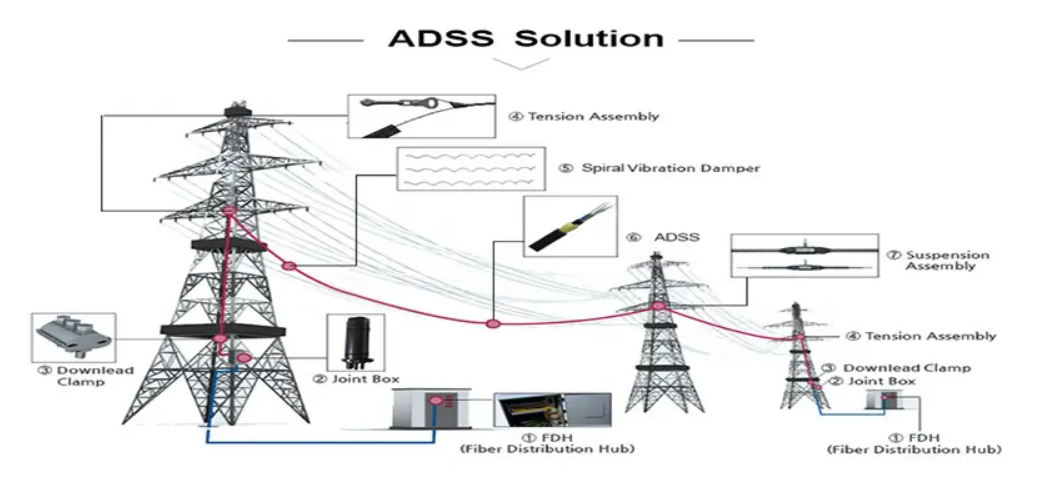

Paso 3: instalación de los soportes para cables

Comience instalando el hardware de soporte . El tipo de sistema de soporte depende del tramo y del peso del cable ADSS . Los métodos comunes incluyen:

• Abrazaderas : Se utilizan para fijar el cable ADSS a postes y torres.

• Tensores : Estos ayudan a mantener la tensión requerida en el cable.

• Cables tensores : Se utilizan para estabilizar los postes o torres, especialmente en zonas con altas cargas de viento.

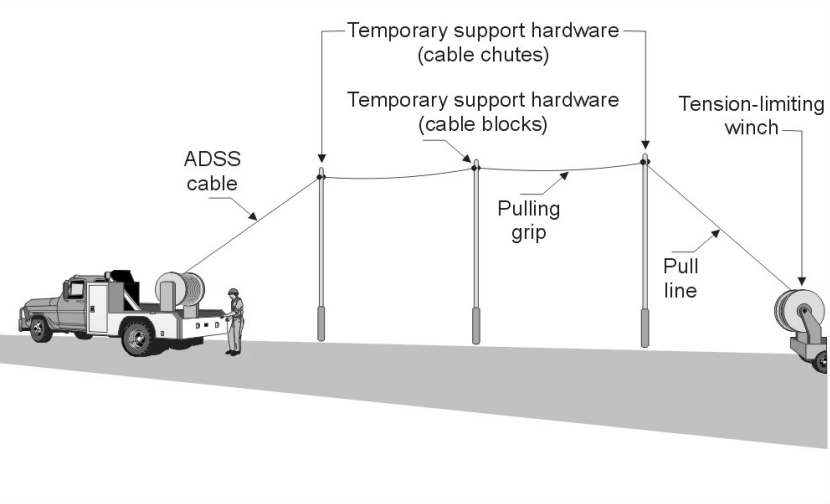

Paso 4: Desenrollar y levantar el cable ADSS

Una vez que su sistema de soporte esté en su lugar, comience a desenrollar el cable ADSS a lo largo de la ruta de instalación. Tenga cuidado de no permitir que el cable se enrede o dañe. Si está trabajando con un tramo grande, use un tambor de cable para ayudar a guiar el cable hacia la estructura de soporte.

En esta etapa, es importante levantar el cable ADSS utilizando la plataforma aérea de trabajo u otro equipo de elevación para asegurarse de que alcance la altura correcta.

Paso 5: tensar el cable

El tensado es una parte crítica de la instalación de cables ADSS . Aplicar la cantidad adecuada de tensión garantiza que el cable permanezca tenso, lo que reduce el riesgo de que se doble o se dañe físicamente.

• Verifique las especificaciones de tensión del fabricante : generalmente las proporciona el fabricante del cable ADSS y deben seguirse al pie de la letra para evitar daños.

• Ajuste la tensión gradualmente : Utilice un tensiómetro para medir la tensión en el cable, realizando pequeños ajustes para asegurar una distribución uniforme de la tensión.

Paso 6: asegurar el cable

Una vez que el cable ADSS esté correctamente tensado, utilice abrazaderas para fijarlo en su lugar. El cable debe distribuirse uniformemente a lo largo del tramo para evitar tirones o tensiones desiguales.

Asegúrese de que el cable ADSS esté firmemente sujeto en ambos extremos y a lo largo de todo el tramo para evitar deslizamientos o aflojamientos durante la operación.

Paso 7: prueba de la instalación

Después de instalar el cable, realice una serie de pruebas de fibra óptica para garantizar que el cable ADSS esté funcionando correctamente. Esto incluye verificar:

• Pérdida de señal : Mida la atenuación de la señal de fibra óptica para asegurarse de que cumpla con los estándares requeridos.

• Esfuerzo mecánico : Verifique que el cable pueda soportar la tensión aplicada sin sufrir daños.

Paso 8: inspección final y mantenimiento

Realice una inspección final para asegurarse de que todos los aspectos de la instalación sean correctos. Asegúrese de que todo el hardware de soporte esté seguro y que no haya torceduras ni dobleces en el cable ADSS . Asegúrese de documentar la instalación para referencia futura.

Consejos de mantenimiento para cable ADSS

El mantenimiento adecuado es crucial para prolongar la vida útil de su cable ADSS . A continuación se ofrecen algunos consejos de mantenimiento esenciales:

• Inspecciones visuales periódicas : compruebe si el cable presenta signos de desgaste, como deshilachados o grietas en el aislamiento.

• Eliminación de residuos : retire hojas, ramas u otros residuos que puedan interferir con el cable.

• Asegúrese de que la tensión sea adecuada : compruebe periódicamente la tensión del cable para evitar que se doble.




Preguntas frecuentes

1. ¿A qué distancia deben estar los postes para la instalación del cable ADSS ?

Normalmente, los postes deben colocarse a una distancia de entre 80 y 100 metros para lograr un rendimiento óptimo del cable ADSS , según las especificaciones del cable.

2. ¿ Los cables ADSS requieren conexión a tierra?

No, los cables ADSS no requieren conexión a tierra ya que están diseñados para no ser metálicos y estar aislados.

3. ¿Se pueden utilizar cables ADSS en todas las condiciones climáticas?

Sí, los cables ADSS están diseñados para soportar condiciones climáticas extremas, incluidos vientos fuertes, lluvias intensas y nieve, lo que los hace ideales para instalaciones aéreas en exteriores.

Conclusión

La instalación de cables ADSS es un proceso altamente técnico que requiere una planificación cuidadosa, el equipo adecuado y el cumplimiento de los protocolos de seguridad. Si sigue la guía paso a paso descrita anteriormente, puede garantizar una instalación exitosa que cumpla con los estándares de rendimiento y garantice la durabilidad a largo plazo de su red de telecomunicaciones. CROFC , con su avanzada tecnología de cable de fibra óptica y su amplia experiencia, proporciona cables ADSS de alta calidad que son duraderos, confiables y están diseñados para diversos entornos de instalación. Al elegir CROFC, tiene garantizada una instalación de cable ADSS de alto rendimiento , respaldada por un soporte al cliente de primer nivel.
