Cable de fribra óptica no metálico monomodo de bajada FIG8 FTTH de GJYXFCH 1,2,4 núcleos FRP


Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

FTTH Fibra Drop 1,2,4,6 núcleos G.657A1/A2, tamaño 5,2*2,0 mm, 1*Acero+2*FRP, funda LSZH, 1km/2km

Modelo:
Gjyxfch
Marca del producto:
CHANGRONG TECH

Cable de caída ftth GJYXFCH Caída del cable de fibra óptica Mini FIG8 Fibra Drop cable ftth Al aire libre Fibra Drop FTTH autosoporte Fibra Drop cable de bajada Cable de fibra óptica

Descripción del Producto

Parámetros técnicos

Embalaje y envío

GJYXFCH 1/2/4/6 núcleo monomodo FRP no metálico Mini FIG8 cable de fibra óptica de caída FTTH autosuficiente 5,2*2,0mm uso interior/exterior

Modelo	FTTH Fibra Drop GJYXFCH
Conteo de fibra	1, 2, 4, 6 núcleos
Tipo de fibra	G652D, G657A1, G657A2
Cable mensajero	Alambre de Acero Galvanizado/ Fosfatado 1.0mm
Miembro de fuerza	FRP 0,5 mm
Funda exterior	Chaqueta LSZH (baja emisión de humo y cero halógenos)
Tamaño del cable	5,2*2,0mm
Longitud del carrete	1km, 2km
Solicitud	Exterior/Interior

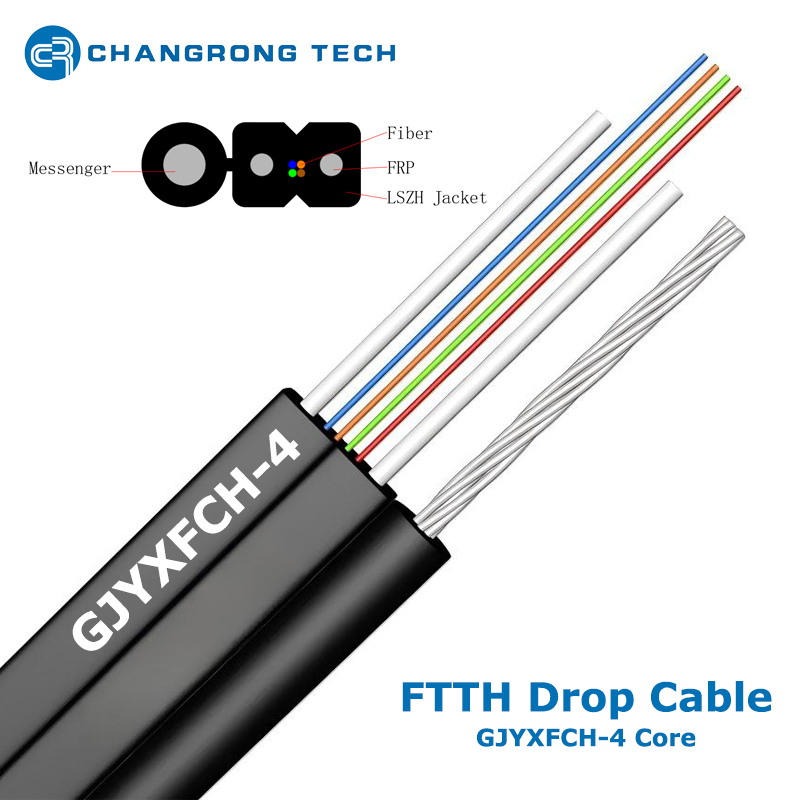

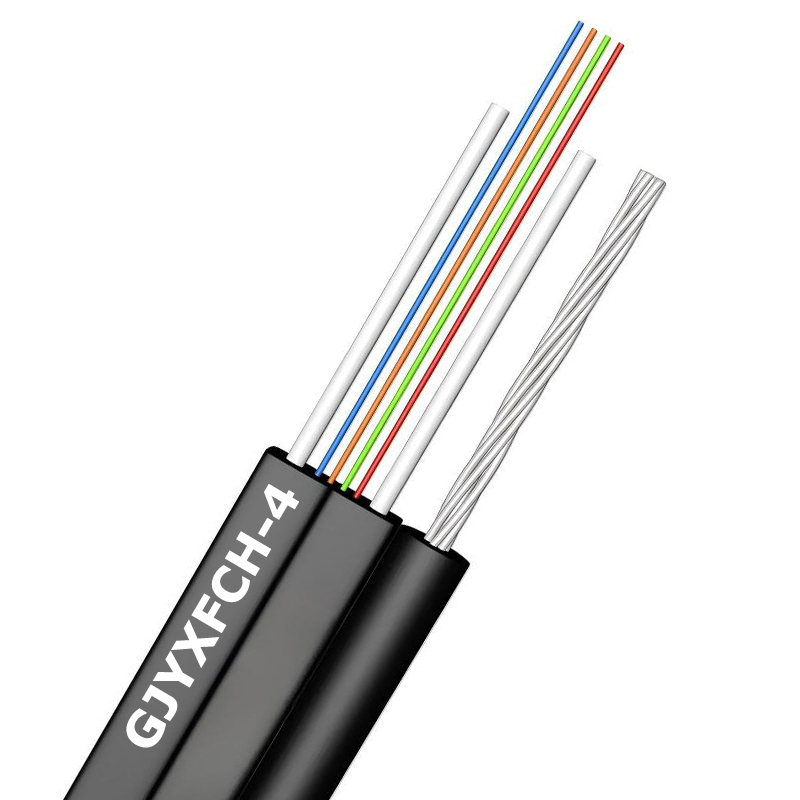

FTTH Fibra Drop GJYXFCH-4C

Descripción general:

GJYXFCH es un mini cable óptico de bajada FTTH autoportante en forma de 8 con dimensiones de 5,2 mm × 2,0 mm, una unidad de fibra totalmente no metálica reforzada por dos miembros de resistencia de FRP más un mensajero de acero galvanizado integrado en el lóbulo superior para soportar carga aérea. Disponible en configuraciones de 1, 2, 4 y 6 fibras monomodo (G.652D, G.657A1, G.657A2). Equipado con una funda exterior LSZH estándar para aplicaciones duales en interiores y exteriores, especialmente diseñada para cableado de penetración aérea y de penetración interior de poste a hogar de última milla FTTH.

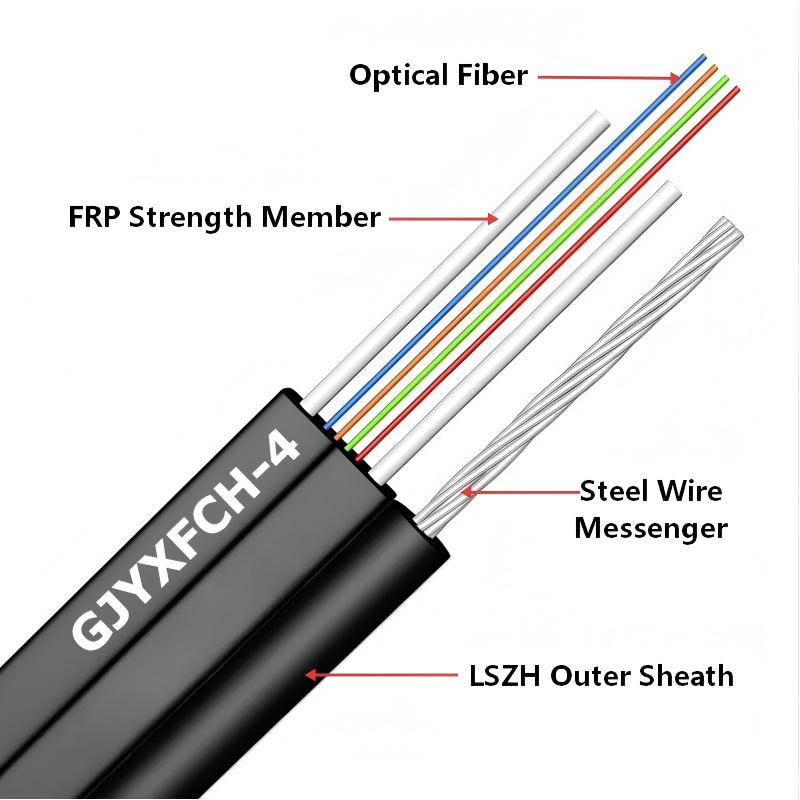

Composición de la estructura del cable GJYXFCH:

Alambre mensajero de acero superior : alambre de acero galvanizado de alta resistencia incrustado en la sección superior en forma de 8, toma toda la tensión de suspensión para realizar una instalación aérea autoportante sin alambre colgante adicional.
Unidad de Fibra Inferior:

Fibra óptica: fibra monomodo de 1/2/4/6 núcleos con codificación de colores estándar que cumple con TIA/EIA‑598; Se prefiere la fibra G.657 resistente a la flexión para enrutamientos estrechos.
Varillas gemelas paralelas sólidas de FRP dispuestas en ambos lados del núcleo de fibra para brindar protección antiaplastamiento y antiflexión; La pieza de fibra totalmente no metálica elimina el riesgo de EMI.

Funda exterior LSZH : funda integral que envuelve todo el perfil FIG8 con muesca de desgarro incorporada; El LSZH estabilizado contra los rayos UV es opcional para instalaciones al aire libre a largo plazo.

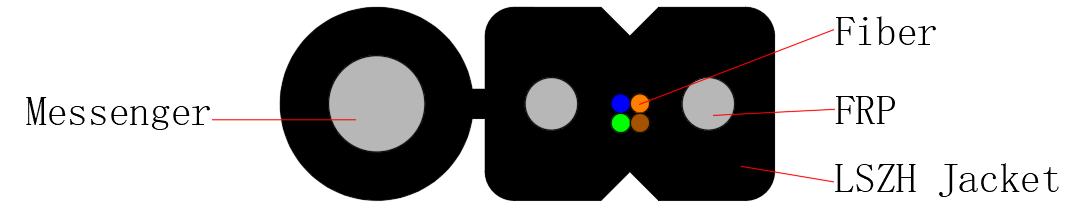

GJYXFCH-4F

Nota: el mensajero de alambre de acero se puede cambiar a mensajero FRP (no metálico) según lo solicite el cliente.

Características de GJYXFCH FTTH Fibra Drop:

Tamaño compacto 5,2×2,0 mm : perfil delgado para un fácil recorrido a lo largo de paredes, aleros y conductos estrechos.
Diseño de núcleo de fibra no metálica : la unidad de fibra utiliza refuerzo de FRP, es más liviana que la versión reforzada con acero GJYXCH y no tiene inducción electromagnética.
Construcción integrada FIG8 con soporte propio : el mensajero incorporado elimina el cable de suspensión adicional, ahorra accesorios de instalación y costos de construcción.
Decapado sin herramientas : la hendidura prefabricada permite dividir manualmente la funda para separar el mensajero y la unidad de fibra, lo que mejora en gran medida la eficiencia de la terminación en campo.
Doble propósito para interiores y exteriores : la funda retardante de llama LSZH (baja emisión de humo y cero halógenos) cumple con los requisitos de seguridad contra incendios en interiores; La opción modificada por rayos UV resiste el envejecimiento de la luz solar para exposición al aire libre en cualquier clima.
Excelente rendimiento de flexión : Combinado con fibra resistente a la flexión G.657, se adapta a pequeñas esquinas de flexión durante el cableado interior del hogar.

Aplicaciones:

Caída aérea de poste a casa FTTH para distritos residenciales urbanos, pueblos y proyectos de mejora de fibra rural.
Interconexión aérea de corto alcance entre edificios en campus, parques industriales y bloques comerciales.
Cableado de transición exterior-interior: aéreo desde el poste de servicios públicos hasta la pared exterior y luego penetra en la habitación para conectar el equipo ONT.
Espacio estrecho a lo largo de los aleros del edificio, canales de pared y pequeños conductos para la reconstrucción de fibra de la antigua comunidad.
Especificación de 4/6 núcleos para unidades de viviendas múltiples (MDU) con fibras de respaldo de repuesto para una posterior expansión de la red.

Preguntas frecuentes:

P1: ¿Cómo seleccionar diferentes números de núcleo (1/2/4/6 núcleos)?

1/2 núcleo: Acceso FTTH doméstico único e independiente;
4 núcleos: Pequeñas viviendas multifamiliares con fibra de reserva de repuesto;
6 núcleos: MDU, cluster residencial y proyecto reservado para futura expansión de la red.

P2: ¿Cuál es la diferencia principal entre GJYXFCH y GJYXCH?

GJYXFCH adopta dos miembros resistentes de FRP no metálicos además de las fibras; GJYXCH utiliza alambres de acero macizo para refuerzo de fibra. La estructura de FRP hace que el GJYXFCH sea una unidad de fibra más liviana y totalmente no metálica sin inducción, mientras que el GJYXCH reforzado con acero posee una mayor fuerza de tracción para un tramo superior más largo.

P3: ¿Es la funda LSZH estándar? ¿Puede el cable pasar directamente tanto en interiores como en exteriores?

La funda exterior estándar es retardante de llama LSZH con bajo contenido de humo y sin halógenos. Se puede instalar primero en el exterior y luego pasar a través de la pared directamente al espacio interior.

P4: ¿Cuál es el alcance máximo recomendado para la instalación aérea?

Rango de tramo seguro normal: 30 ~ 50 m, más corto que el GJYXCH reforzado con acero. Para tramos de más de 50 metros, seleccione cable mensajero de alta resistencia personalizado o accesorios para colgar auxiliares adicionales.

P5: ¿Pueden los instaladores pelar el cable sin herramientas especiales para pelar?

Sí. En la funda se ha diseñado una ranura de desgarro preestablecida. Los trabajadores pueden rasgar la cubierta con la mano para separar rápidamente el mensajero de acero superior y la unidad de fibra de FRP inferior para finalizar la terminación en el campo.

Parámetros técnicos

Modelo	Tipo de fibra	Conteo de fibra	Tamaño del cable (mm)	Especificaciones (mm)	Peso (kg/km)	Resistencia a la tracción Largo/corto plazo (N)	Resistencia al aplastamiento Largo/corto plazo (N/100mm)	Mín. Radio de curvatura (mm) Estático/ Dinámico	Temperatura (℃)
Gjxh	G652D G657.A1 G657.A2	1-4	2.0*3.0	2*0,4 acero	8	100/200	1000/2200	G652D: 30D/60D G657: 20D/40D	Almacenamiento/Operación: -20℃~+70℃
Gjxfh		1-4	2.0*3.0	2*0,5 FRP	7	40/80	500/1000
Gjyxch		1-4	2,0*5,0	1,0 acero+2*0,4 acero	19	300/600	1000/2200
Gjyxfch		1-4	2,0*5,0	1.0 acero+2*0.5 FRP	18	300/600	1000/2200

Identificación del color de la fibra

No.	1	2	3	4	5	6	7	8	9	10	11	12
Color	Azul	Naranja	Verde	Marrón	Pizarra	Blanco	Red	Negro	Amarillo	Violeta	Rosa	Agua

Parámetros de Fibra G.657A2 (Después del Cable)

Artículo	Características		Unidad	Valor
Geométrico	Diámetro de revestimiento		μm	125.0 ± 0.7
	Revestimiento de no circularidad		%	≤1.0
	Error de concentricidad de revestimiento de núcleo		μm	≤0.5
	Diámetro de recubrimiento		μm	245±10,0
	Error de concentricidad de revestimiento		μm	≤12
	Radio curlón		m	≥4
Atenuación	Pendiente de dispersión cero S0		ps/nm²km	≤0,092
	Atenuación de 1310 nm		DB/km	≤0,38
	Atenuación de 1550 nm		DB/km	≤0,28
	Punto de discontinuidad (1310 nm y 1550 nm)		db	≤0.1
	Longitud de onda de dispersión cero λ₀		Nuevo Méjico	1300≤λ≤1324₀
	Valor nominal MFD (1310 nm)		μm	8,6-9,5
	Tolerancia del MFD		μm	±0,4
Doblar	Longitud de onda de corte de cable λcc		Nuevo Méjico	≤1260
	Atenuación inducida por macroflexión de 1550 nm (10 vueltas con un diámetro de 30 mm)		db	≤0.03
	Atenuación inducida por macroflexión de 1550 nm (1 vuelta con un diámetro de 20 mm)		db	≤0.1
	Atenuación inducida por macroflexión de 1625 nm (10 vueltas con un diámetro de 30 mm)		db	≤0.1
	Atenuación inducida por macroflexión de 1625 nm (1 vuelta con un diámetro de 20 mm)		db	≤0.2
	PMD	Q		0,01%
		Fibra individual máxima	ps/√km	0.2
		M		20 cables
