Cable de fibra óptica aérea/conductos sin armadura no metálica no metálica

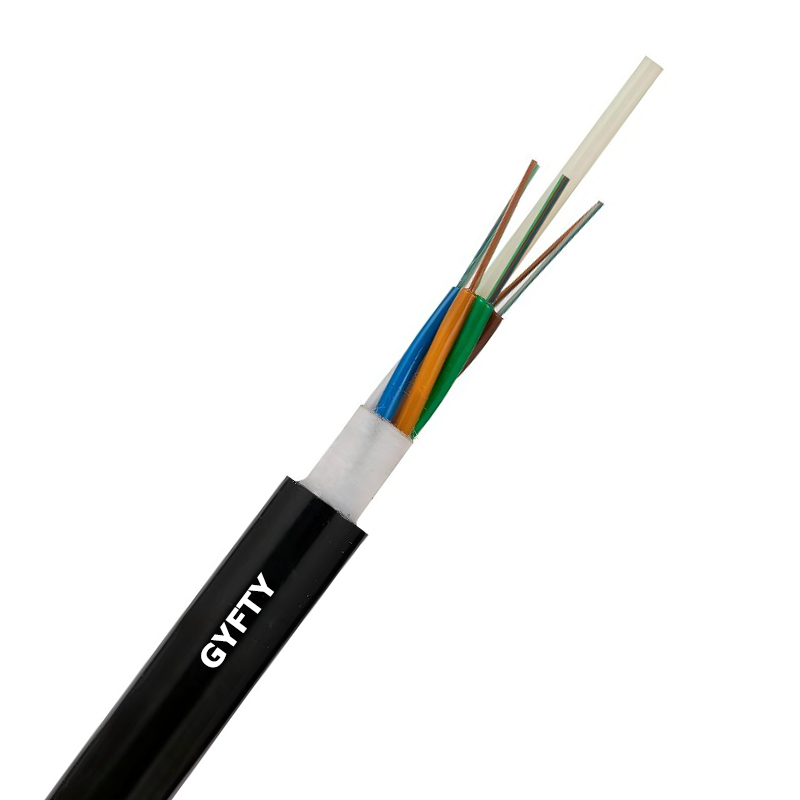

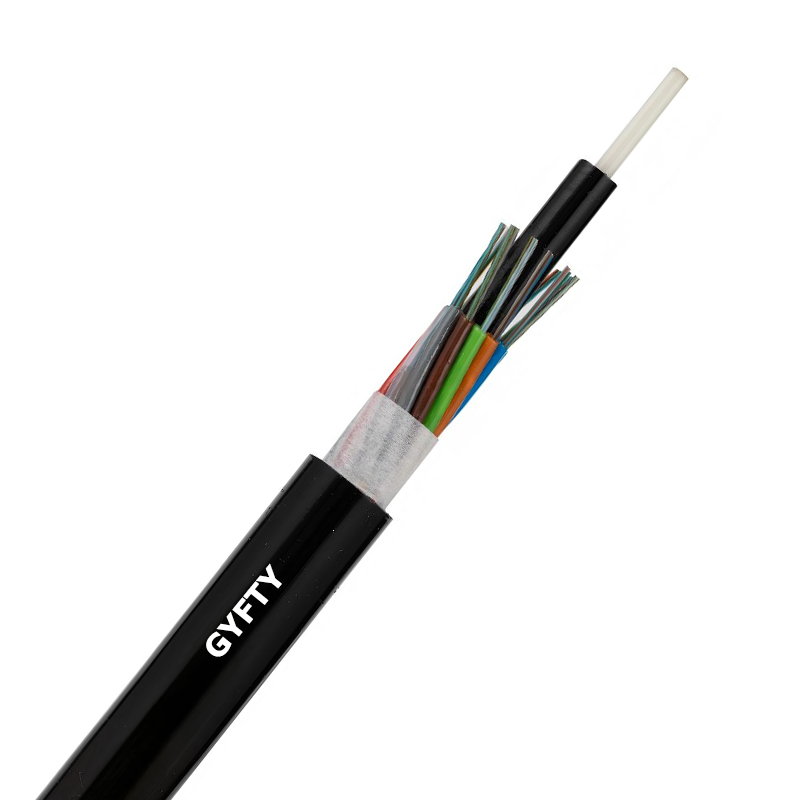

Cable gyfty

Cable gyfty

Descripción:

Gyfty es un cable de fibra óptica no metálico, no armado, ampliamente utilizado en escenarios de transmisión aérea (sobrecarga) y conducto (subterráneo/conducto). Está diseñado para equilibrar el rendimiento mecánico, la resistencia ambiental y la rentabilidad, lo que lo convierte en una opción central para redes de acceso, redes de área metropolitana (MANS) e infraestructuras de comunicación rural.

Definición del modelo:

• F : representa el miembro de resistencia no metálico FRP (reemplazando al cable de acero tradicional, evitando la interferencia electromagnética (EMI) y la corrosión).

• T : indica el uso de una estructura de tubo suelto (las fibras se colocan en un tubo de amortiguación suelto lleno de gel de bloqueo de agua, protegiendo las fibras del estrés externo y la humedad).

• Y : denota la vaina exterior de polietileno (PE) (una material resistente a la intemperie, resistente a los rayos UV e impermeables para uso al aire libre).

Gyfty es un cable al aire libre de tubo suelto, no metálico, con cubierta de EP, no se usan componentes de metal, que lo distinguen de cables blindados (p. Ej.

Estructura detallada:

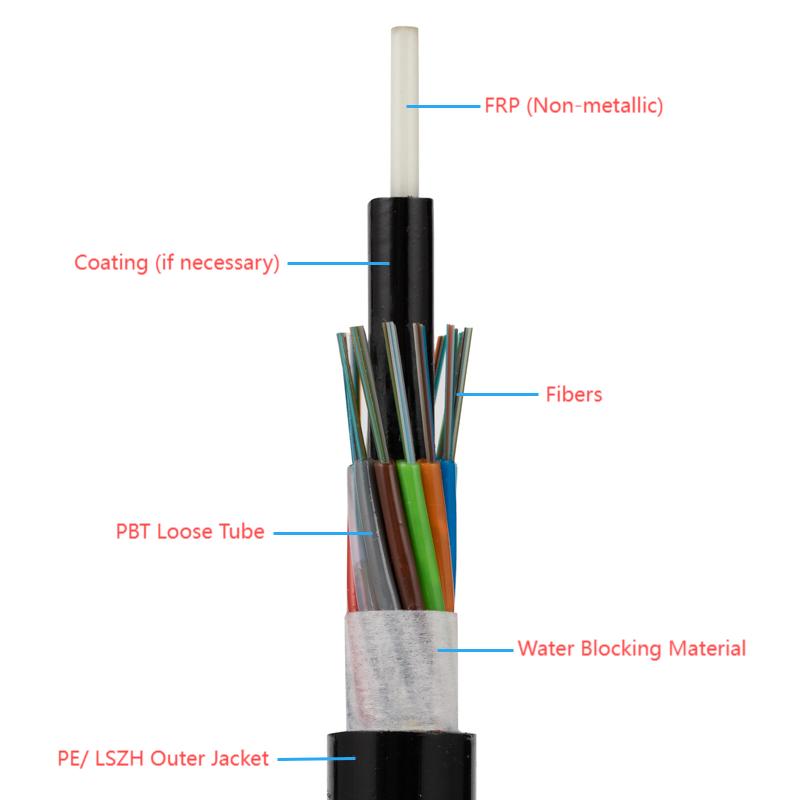

Diseño de capas

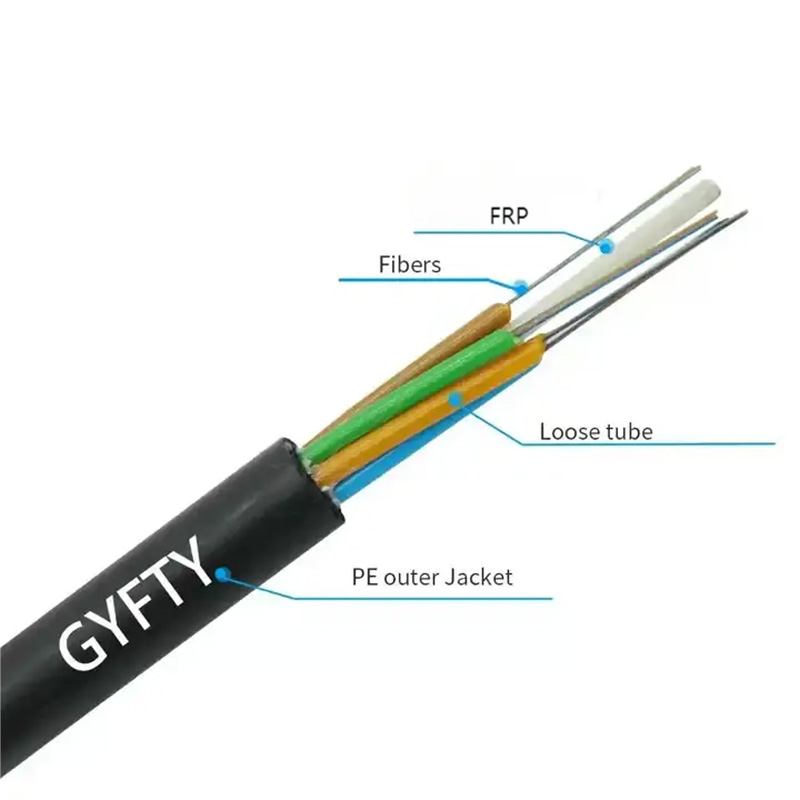

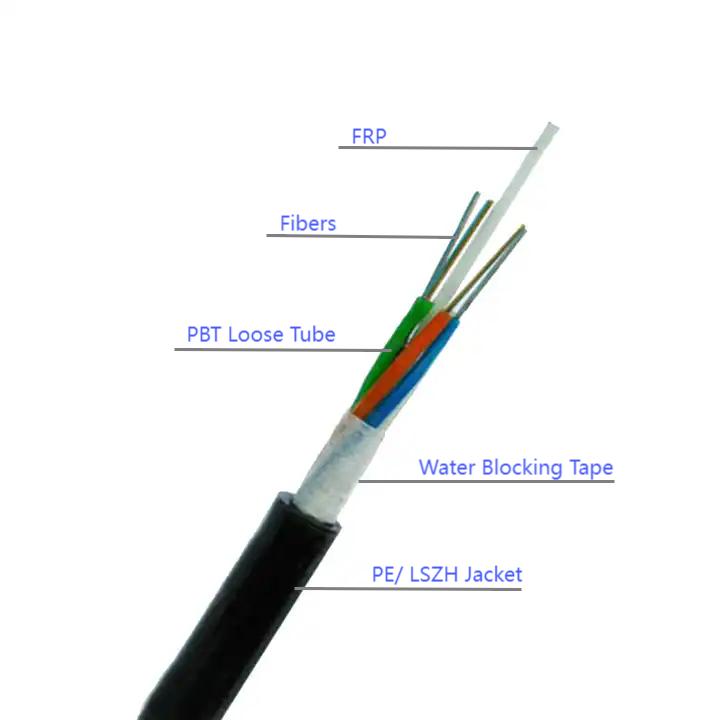

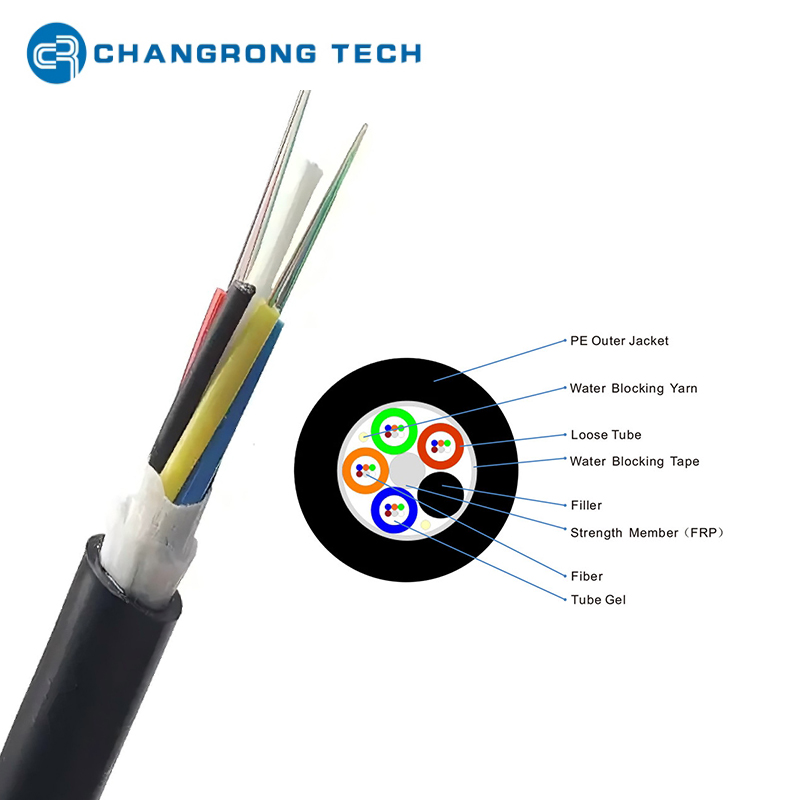

Estructura gyfty con cinta de bloqueo de agua e hilo como resistencia a la humedad:

Cable gyfty

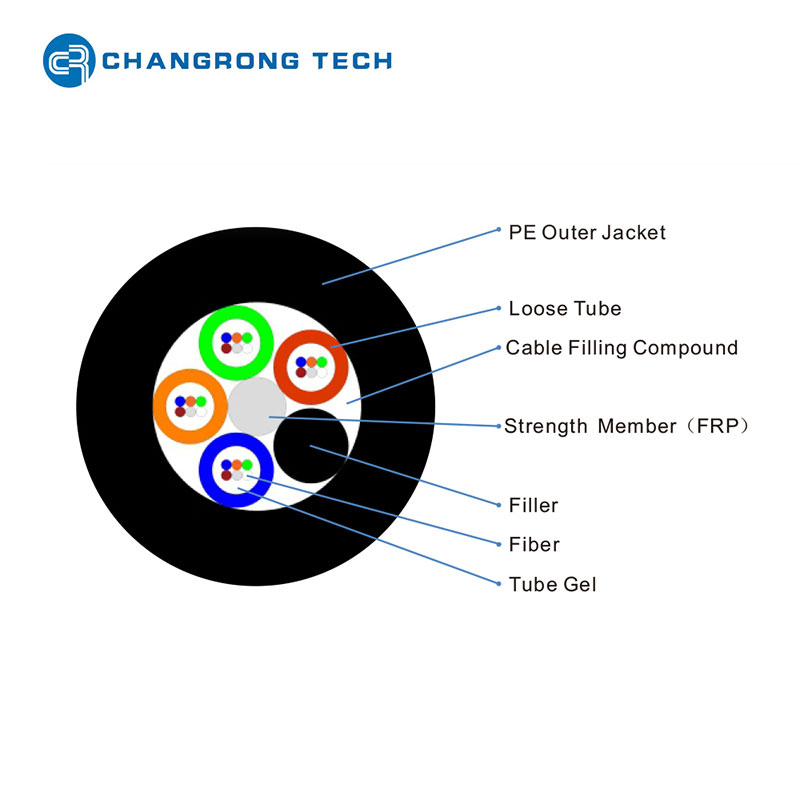

Sección transversal gyfty

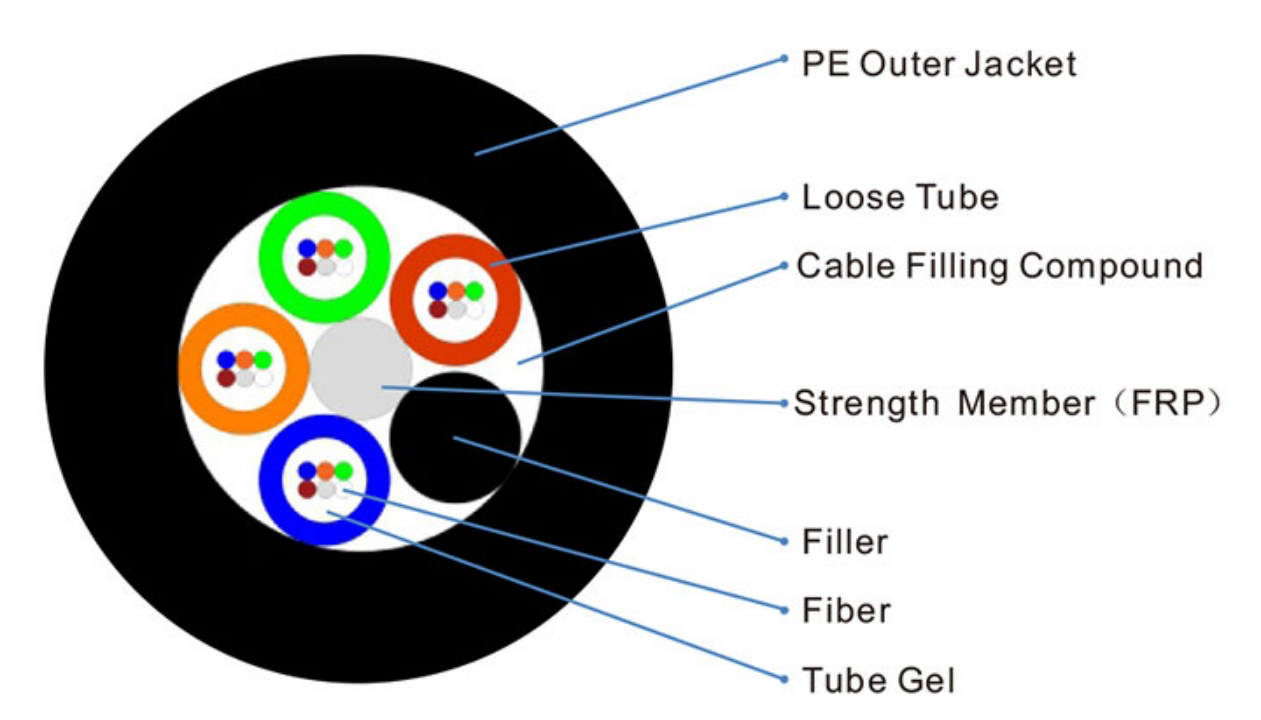

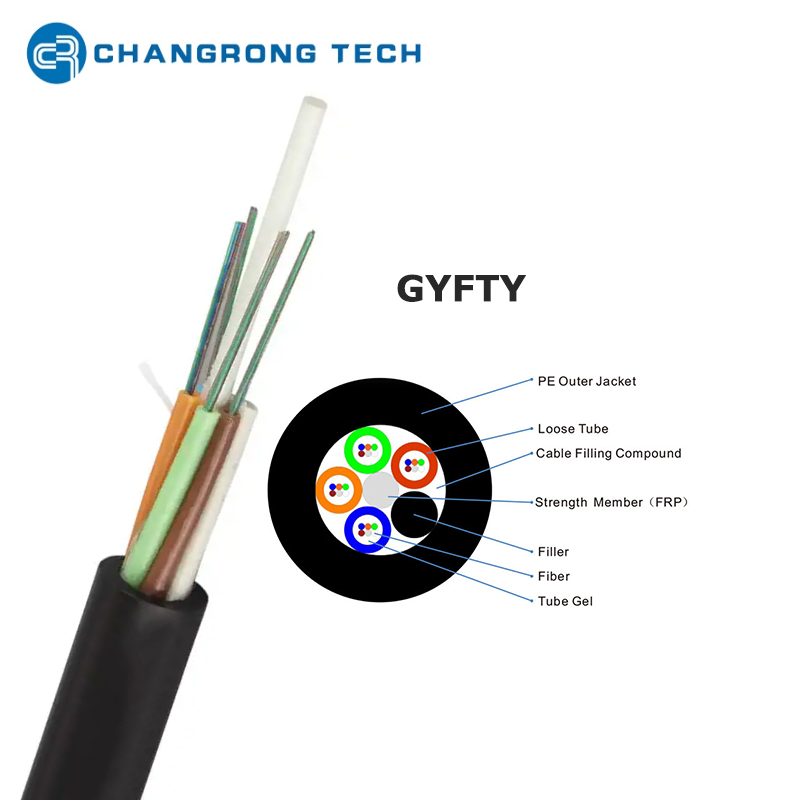

Estructura gyfty con compuesto de llenado de cables como resistencia a la humedad:

Cable gyfty

Sección transversal gyfty

Características:

(1) a prueba de corrosión y no metálico

• No hay componentes de acero, aluminio o cobre: ​​elimina la corrosión de la lluvia, la humedad, el aerosol de sal (adecuado para áreas costeras) o ambientes químicos (por ejemplo, fábricas cercanas).

• Evita la corrosión galvánica (un riesgo con cables con blindaje metálico cuando diferentes metales reaccionan en condiciones húmedas).

(2) inmunidad EMI/RFI

• La estructura no metálica significa que no hay interferencia electromagnética (EMI) de líneas eléctricas, transformadores o equipos industriales, y sin interferencia de radiofrecuencia (RFI) de señales inalámbricas.

• Ideal para colocar cerca de cables de potencia de alto voltaje (un desafío común para los cables metálicos).

(3) Instalación ligera y fácil

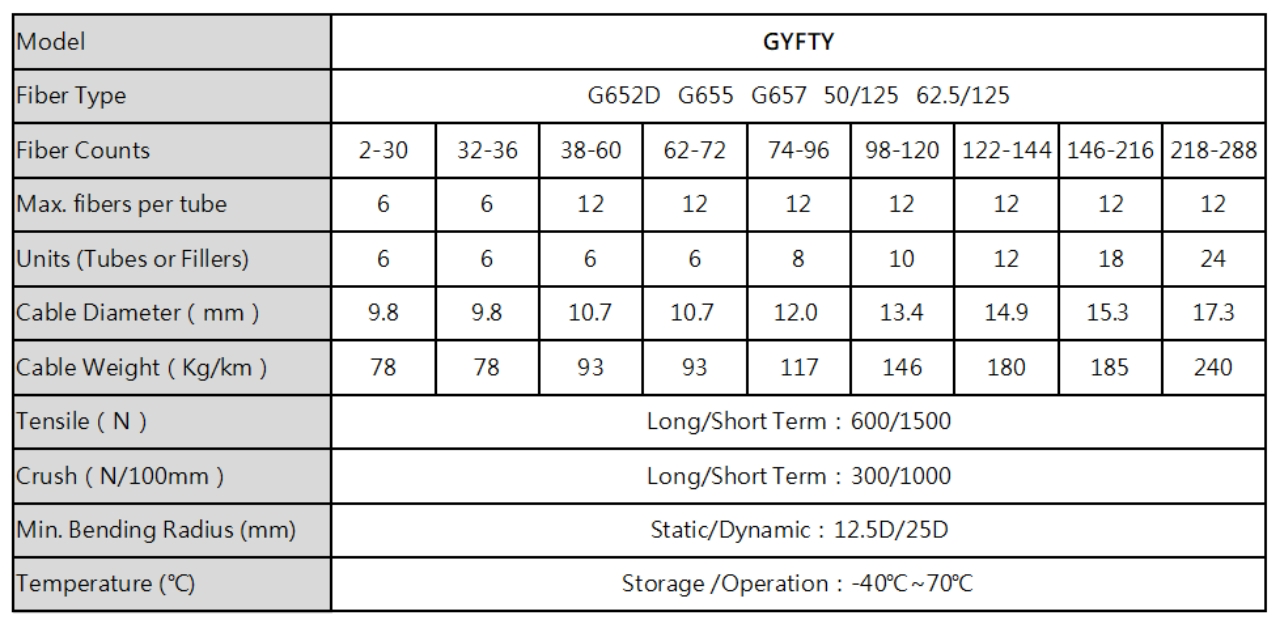

• Peso: ~ 10-15 kg/100m (para Gyfty de 24 núcleos), significativamente más ligero que los cables blindados (por ejemplo, Gyta: ~ 18-25 kg/100m).

• Flexible y fácil de manejar: simplifica el tirón manual en conductos, postes superior o trincheras poco profundas (no se necesita equipo pesado para cables blindados).

(4) rentable

• Omita la costosa armadura metálica y el refuerzo de metales, reduciendo el material y los costos de producción en comparación con los cables blindados al aire libre (por ejemplo, GYTA, GYTS).

• Mayores costos de transporte e instalación (debido al peso ligero).

(5) Durabilidad al aire libre

• Varuela de PE estabilizada por UV: resiste la exposición a la luz solar a largo plazo (evita el agrietamiento o el envejecimiento de la vaina durante 15-20 años).

• Bloqueo de agua de múltiples capas (gel + cinta + hilo): cumple con el requisito 'impermeable ' para cables al aire libre (sin penetración de agua incluso en conductos sumergidos).

Aplicaciones:

(1) Acceder a la red 'Última milla '

• Estableciendo desde oficinas centrales (CO) a comunidades residenciales, edificios comerciales o aldeas rurales (por ejemplo, distribución al aire libre FTTH/FTTB).

• Común en zanjas poco profundas (0.5-1 m de profundidad) o conductos subterráneos cerca de casas (sin necesidad de armadura pesada).

(2) Pormas auxiliares

• Ajustados a lo largo de los postes aéreos existentes (con perchas livianas) para tramos cortos (<50 m) en áreas suburbanas o rurales.

• El peso más ligero reduce la carga de poste en comparación con los cables blindados.

(3) Comunicación de servicios públicos de energía

• Colocados junto con líneas eléctricas de alto voltaje (p. Ej., 10kV/35kV) en conductos de utilidad de potencia: la inmunidad EMI garantiza la transmisión de señal estable para el monitoreo y el control de la red eléctrica.

(4) áreas costeras y húmedas

• La resistencia a la corrosión lo hace adecuado para ciudades costeras, islas o áreas de humedales (donde los cables metálicos se oxidan rápidamente).

(5) Transición interior-exterior (distancias cortas)

• Utilizado para segmentos al aire libre cortos que conectan equipos interiores (por ejemplo, desde la caja de distribución al aire libre de un edificio hasta una antena en la azotea) debido a su diseño liviano y no metálico.
