Gyts Tubo suelto con trenzas al aire libre CST cable de fibra óptica de conducto subterráneo blindado

Gyts Tubo suelto con trenzas al aire libre CST cable de fibra óptica de conducto subterráneo blindado

Descripción general del producto:

El cable GYTS  es un cable de fibra de fibra subterránea de fibra subterránea ampliamente utilizado con excelente protección mecánica y adaptabilidad ambiental. Está específicamente diseñado para la transmisión de señal de larga distancia en entornos de conductos subterráneos, lo que lo convierte en un componente de infraestructura central en redes de telecomunicaciones, banda ancha e industrial.

Los cables GYTS pertenecen a la categoría de cables de fibra óptica blindada de tubo suelto varado, optimizados para el despliegue de conductos subterráneos (entierro no directo; instalado en tuberías subterráneas prealimadas). Su función central es transmitir señales ópticas de manera estable a largas distancias mientras resisten las tensiones externas (por ejemplo, presión, tensión) y condiciones subterráneas duras (p. Ej., Humedad, corrosión, fluctuaciones de temperatura).

Características de definición clave:

• Escenario de implementación : exclusivo de los conductos subterráneos.

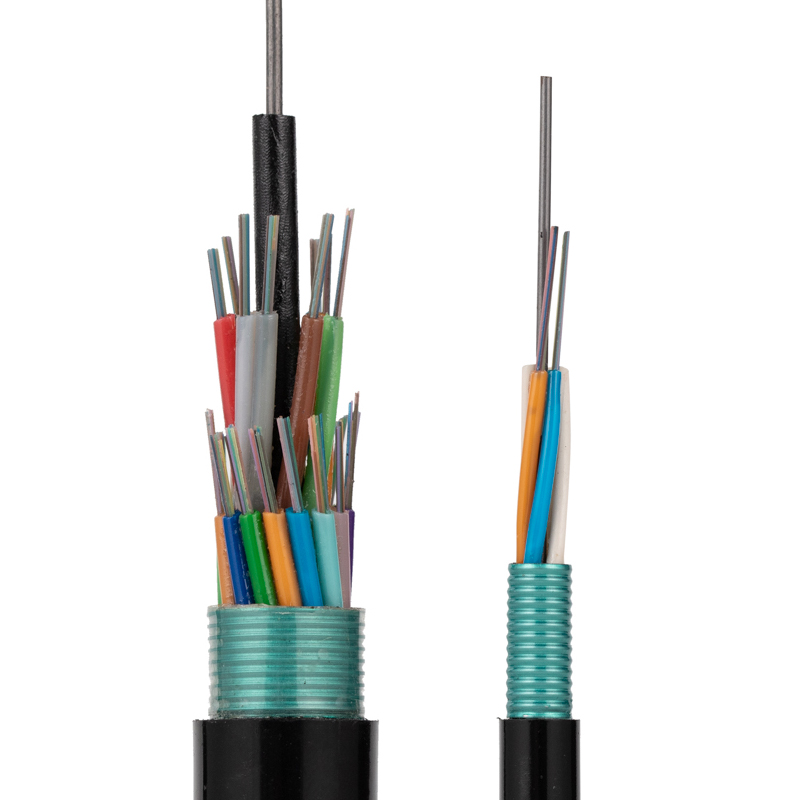

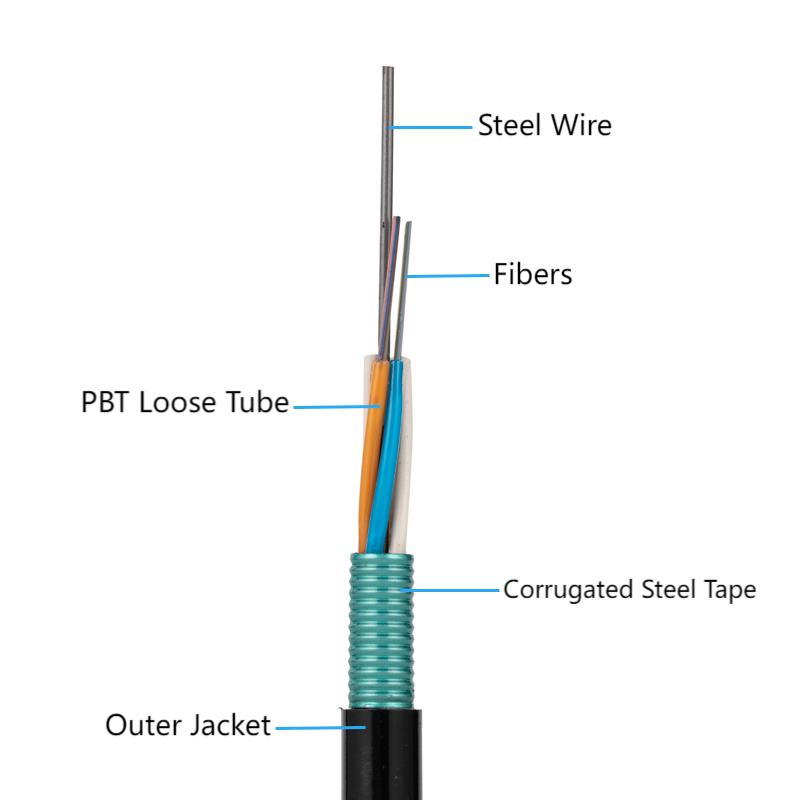

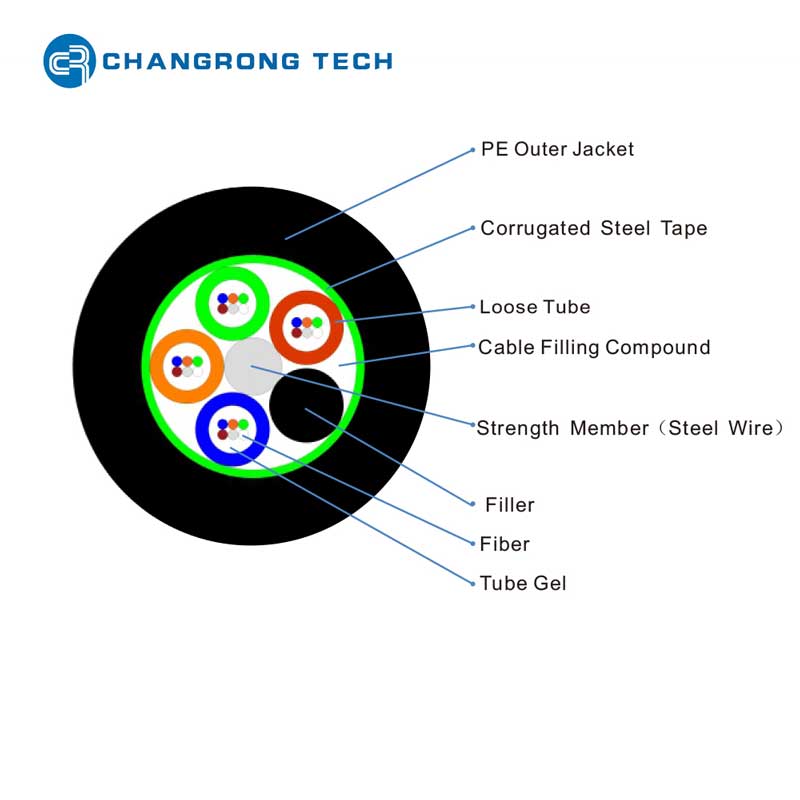

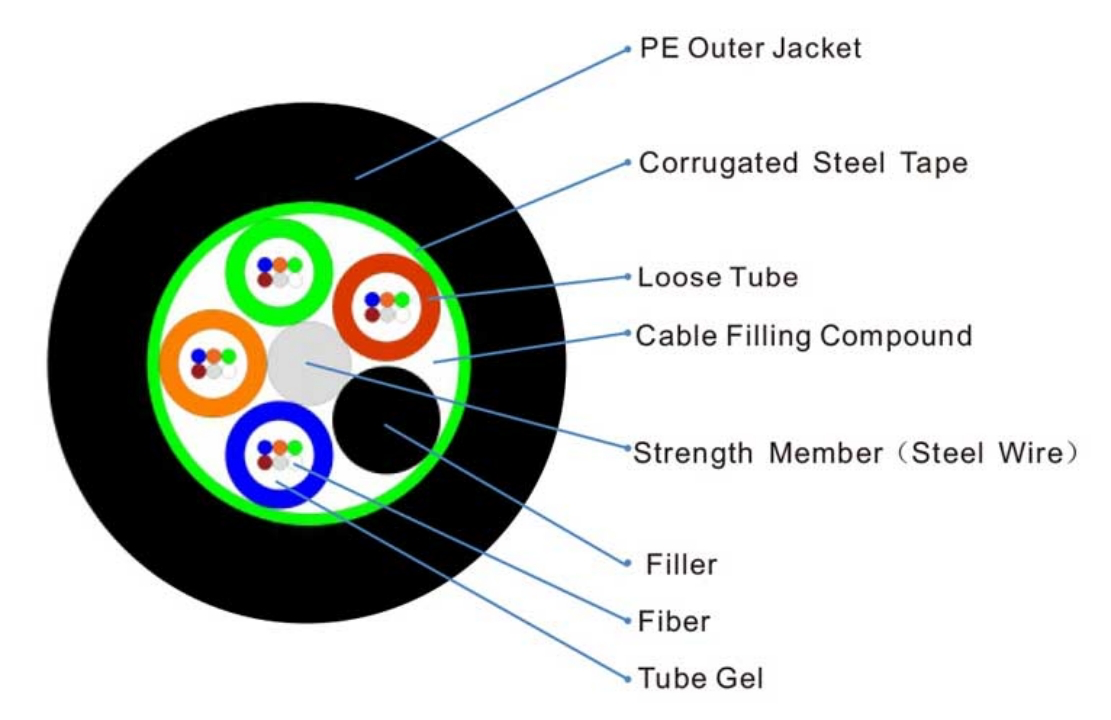

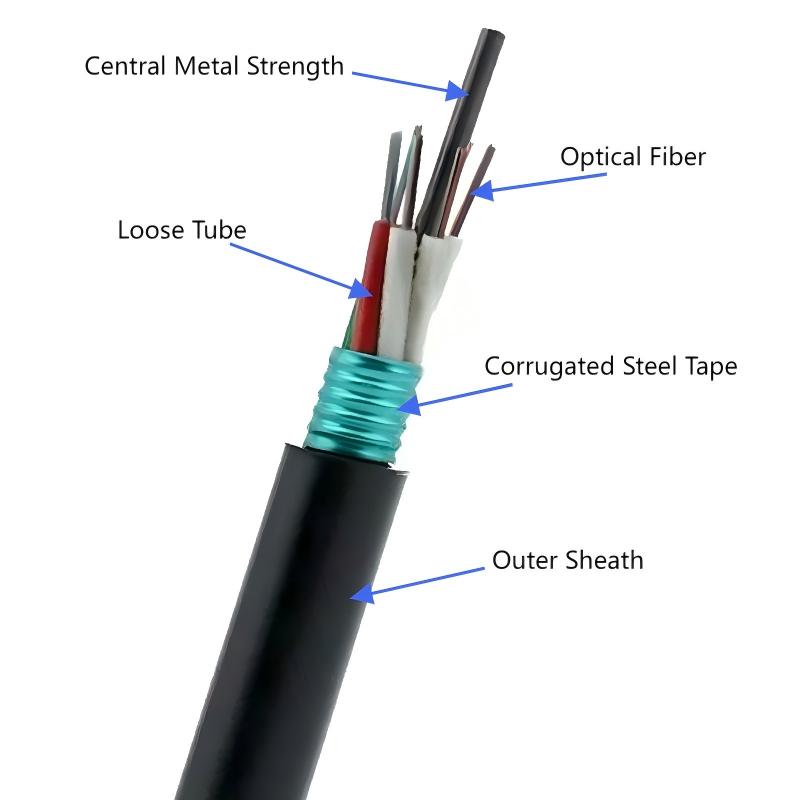

• Estructura del núcleo : tubos sueltos varados para proteger las fibras ópticas, combinadas con armadura CST (cinta de acero corrugada) para refuerzo mecánico y resistente a los roedores.

• Transmisión de la señal : admite fibras ópticas de modo único (SM) o multimodo (mm), compatible con redes modernas de alta velocidad (p. Ej., 5G, FTTX, transmisión de backbone).

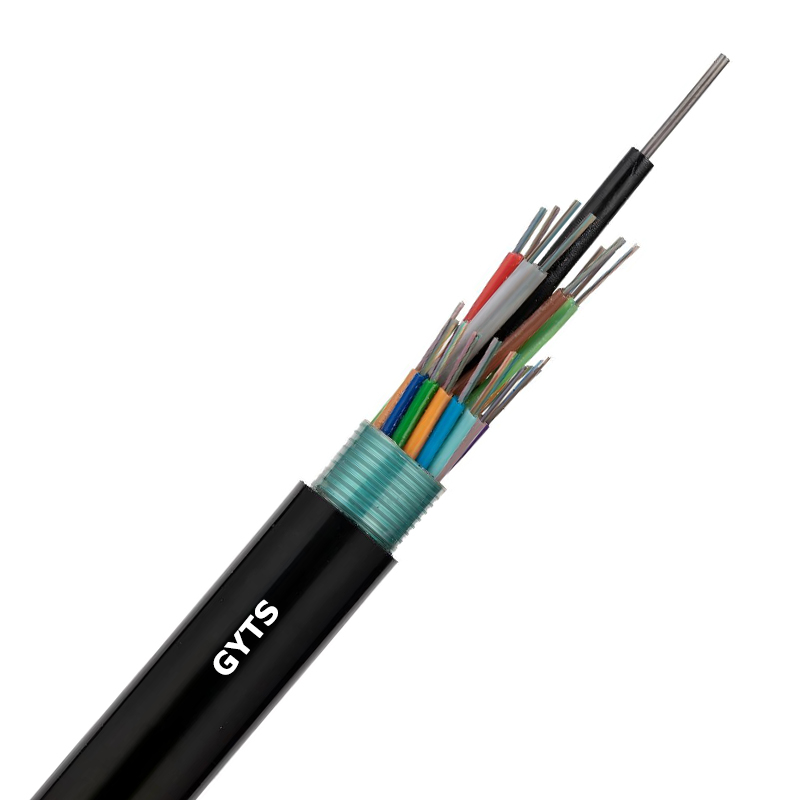

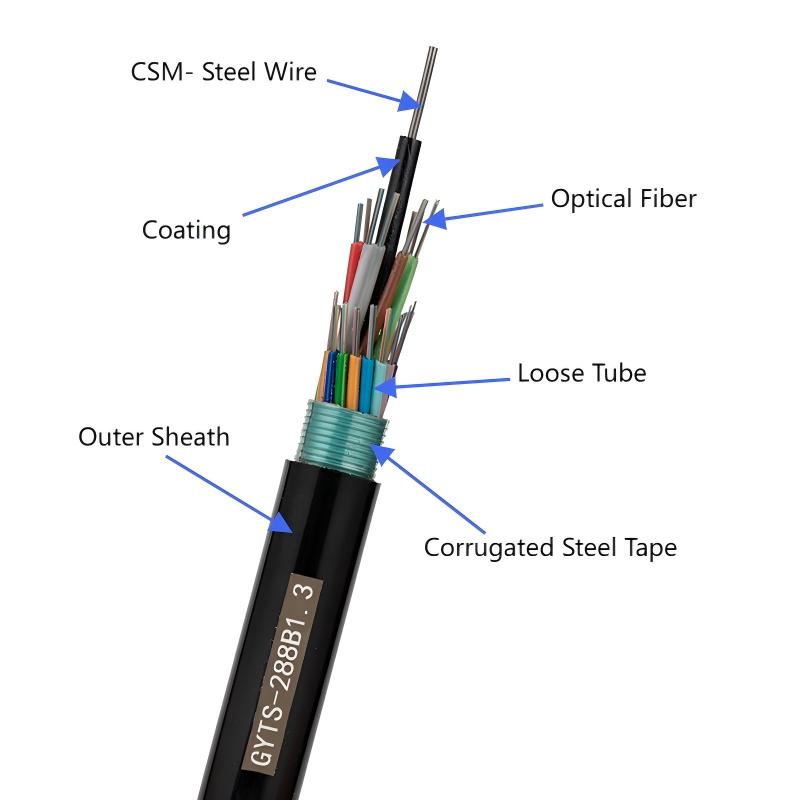

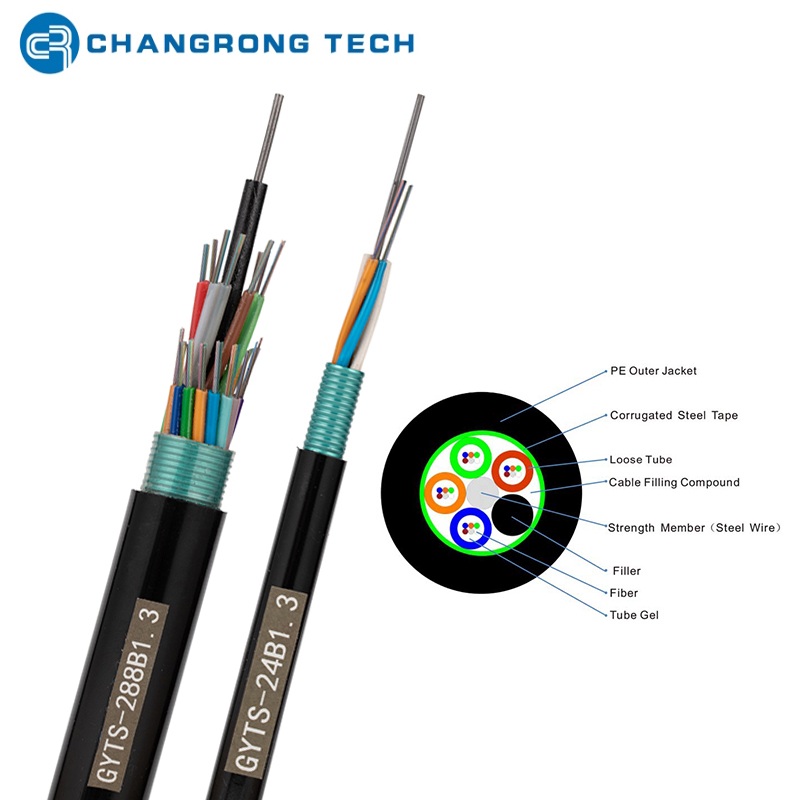

Gyts 288core

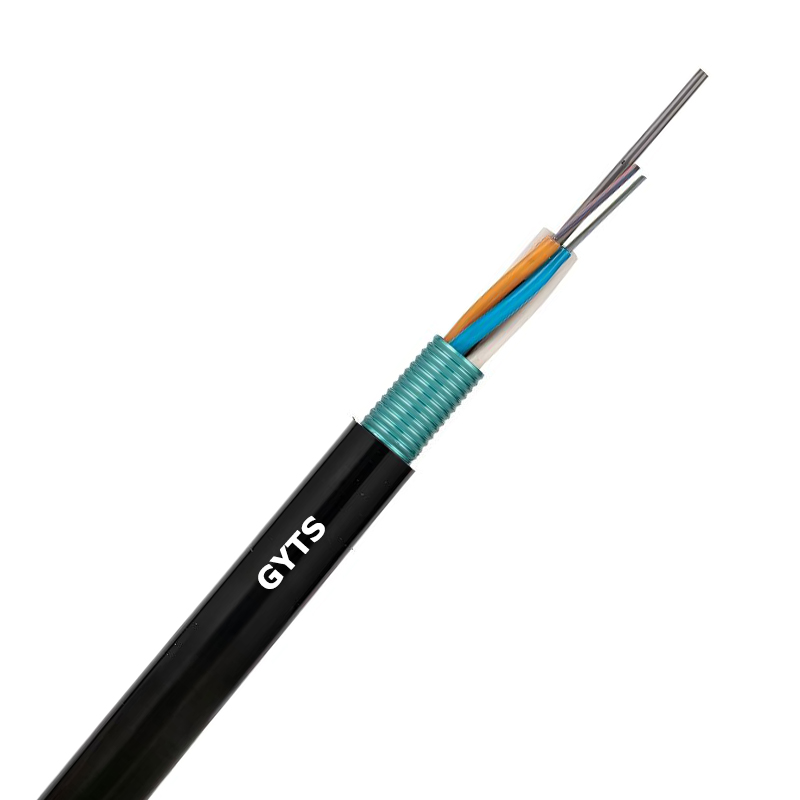

Cable de fibra óptica de conducto gyts

Características del cable de fibra óptica GYTS:

(1) Excelente protección mecánica

• Ventaja de armadura CST : la cinta de acero corrugado proporciona una resistencia superior a la presión externa (p. Ej., Compactación del suelo, cargas de vehículos por encima de los conductos) y el impacto físico (por ejemplo, accidentes de construcción). También disuade efectivamente a los roedores (ratones, ratas) de roer daño, un riesgo común de cables no armados en conductos subterráneos.

• Resistencia a la tensión : el miembro de resistencia al cable de acero central asegura que el cable pueda soportar la tensión (hasta 1.5-3 kN, dependiendo de   durante la instalación (por ejemplo, atravesar conductos largos), evitando la rotura de la fibra.

(2) Resistencia superior al agua y la humedad

• Tubos sueltos internos llenos de gel de bloqueo de agua (fibras aislamientos directamente).

• Cinta externa de agua sellable (bloquea el agua de la extensión entre capas).

  Este diseño asegura 'Intrusión de agua cero ' en el núcleo de la fibra, evitando la atenuación de la señal causada por la humedad.

(3) Buena flexibilidad e instalación

• Diseño del tubo suelto varado: a diferencia de los cables de 'tubo suelto central ', los tubos caducados permiten que el cable se doble más fácilmente (radio de flexión mínimo: 10-15 × diámetro del cable), lo que es fundamental para navegar en conductos curvos o espacios de instalación ajustados.

• Ligero en relación con los cables directos-turales: en comparación con los cables blindados en busca directa (p. Ej., GYTS53 con cinta de acero doble), GYTS es más ligero (debido a una sola armadura CST), reduciendo los costos de mano de obra y equipos durante la tracción.

(4) amplia adaptabilidad ambiental

• Resistencia a la temperatura: funciona de manera estable en un rango de -40 ° C a +70 ° C (vaina PE estándar), adecuada tanto para las regiones del norte frías como para los climas del sur calientes.

• Resistencia a la corrosión: la vaina externa MDPE y la armadura CST galvanizada resisten la corrosión de los productos químicos del suelo (p. Ej., Salas, ácidos) y agua subterránea, lo que garantiza una vida útil de 25 a 30 años.

• Opción de retraso de llama: la vaina externa de LSZH cumple con los estándares internacionales (p. Ej., IEC 60332) para retraso de llama y baja emisión de humo/halógeno, lo que lo hace seguro para su uso en túneles, conductos de metro o corredores de servicios urbanos.

(5) Estabilidad de transmisión de señal alta

• La estructura del tubo suelta minimiza la pérdida de micro-flexión (pérdida de señal causada por la compresión de fibra). Combinado con fibras SM/MM de alta calidad, los cables GYTS admiten la transmisión de larga distancia:

• Modo único (G.652D): atenuación ≤ 0.36 dB/km (a 1310 nm) y ≤ 0.22 dB/km (a 1550 nm), lo que permite la transmisión de más de 80-120 km sin amplificación.

• Modo múltiple (OM4): admite una transmisión de 10 Gbps de hasta 550 metros, adecuado para redes de acceso urbano de corta distancia.

¿Cuáles son las principales aplicaciones del cable de fibra óptica blindada CST con tubo suelto varado Gyts al aire libre?

El cable de fibra óptica blindada CST (cinta adhesiva de acero) CST (cinta de acero) de gyts al aire libre se usa ampliamente en escenarios de comunicación al aire libre debido a su excelente resistencia mecánica, rendimiento impermeable y resistencia a los rayos UV. Sus aplicaciones centrales se centran principalmente en escenarios que requieren transmisión de señal estable, resistencia a interferencia ambiental severa y adaptabilidad a múltiples métodos de colocación. Los principales campos de aplicación se detallan a continuación:

1. Redes de comunicación troncal de larga distancia

• Los cables GYTS utilizan estructuras de tubo suelto para proteger los núcleos de fibra (reduciendo efectivamente la pérdida de microbendismo) y los miembros de la resistencia al metal central (por ejemplo, cables de acero fosfado) para resistir las fuerzas de tracción a largo plazo. Estas características las hacen ideales para líneas troncales de larga distancia, como conectar nodos de comunicación central entre las principales ciudades o soportar la transmisión óptica de larga distancia en áreas remotas.

2. Networks de área metropolitana urbana y metropolitana (hombre)

• Plaining de la tubería : los cables GYTS tienen una estructura compacta y una vaina externa lisa (PE negra), que se puede empujar fácilmente a través de tuberías subterráneas prevenidas sin daños por la fricción.

• La colocación superior : el miembro de la resistencia central y la armadura de cinta de acero permiten que el cable resistiera la carga del viento, el recubrimiento de hielo y los impactos externos durante la instalación aérea (p. Ej.

3. Construcción de la red de fibra a casa (FTTH) y de acceso

• Los cables GYTS admiten 2–288 recuentos básicos, que pueden satisfacer la demanda de transmisión concurrente de múltiples usuarios. Sus propiedades impermeables y antirrendentes (la armadura de cinta de acero resiste las picaduras de roedores) son adecuadas para colocar en cinturones verdes comunitarios, sótanos de construcción o trincheras de acceso al aire libre, asegurando que las señales ópticas se transmitan de manera estable desde el 'Backbone ' a la 'Última milla' de acceso de usuarios.

4. Entierro directo en terreno complejo

• La armadura de cinta de acero corrugada (CST) de doble cara de los cables GYTS (qué modelo es GYTS53 ) puede resistir efectivamente la presión lateral del suelo (evitando la deformación del cable) y bloquear el ritmo de roedores (un riesgo común para los cables enterrados directamente). La estructura de bloqueo de agua de la sección completa (relleno de tubo suelto + relleno de núcleo de cable) también evita la intrusión de humedad, lo que lo hace adecuado para el entierro directo en tierras de cultivo, bosques o áreas suburbanas.

5. Entornos especiales al aire libre (bajo el agua, de alta humedad, áreas expuestas a los rayos UV)

• Comunicación submarina: para la colocación subacuática de corta distancia (por ejemplo, los ríos de cruce, los lagos o las aguas poco profundas costeras), su estructura impermeable y su vaina externa resistente a la corrosión evitan el daño del agua a los núcleos de fibra, lo que respalda la comunicación entre las notas en tierra o las instalaciones en alta mar.

• Áreas de alta humedad/exposición a los rayos UV: en las selvas tropicales, las áreas costeras (alta humedad, el aerosol de sal) o las áreas abiertas (radiación UV fuerte), la vaina externa negra de los cables Gyts resiste el envejecimiento UV y la corrosión por spray de sal, y el diseño impermeable evita la atenuación de fibra causada por la humedad, lo que quita una vida útil de más de 30 años.

6. Comunicación industrial y de escenario especial

• La armadura de cinta de acero de los cables GYTS y la cubierta externa robusta pueden resistir los impactos mecánicos (por ejemplo, de la maquinaria de construcción en áreas mineras) y reducir el impacto del polvo/productos químicos industriales. A menudo se usan para conectar sistemas de control industrial al aire libre, nodos de comunicación de energía o equipos de monitoreo de campo petrolero.
