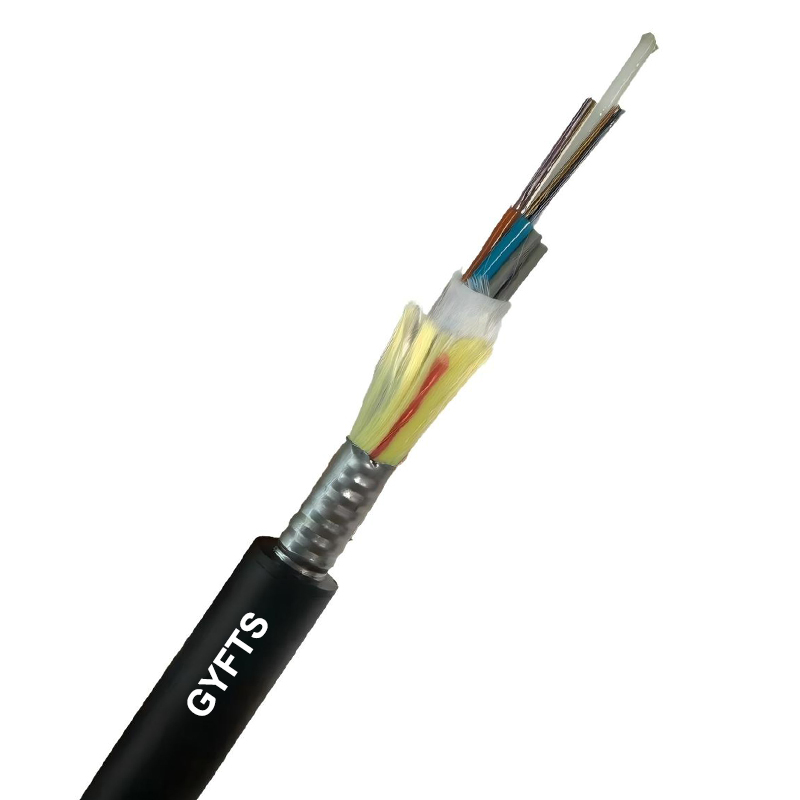

Cable de fibra óptica de conducto subterráneo reforzado con hilo de aramida Kevlar blindado con cinta de acero corrugado GYFTS

Cable de fibra óptica de conducto subterráneo reforzado con hilo de aramida Kevlar blindado con cinta de acero corrugado de tubo suelto trenzado para exteriores GYFTS

Descripción del cable:

1. Definición

• Modelo : GYFTS (Cable óptico para exteriores con cubierta unida de acero y polietileno, trenzado de tubo suelto, reforzado no metálico)

• Características clave :

• Resistencia no metálica : Núcleo central de FRP (plástico reforzado con fibra de vidrio) + refuerzo de hilo de aramida Kevlar para un excelente rendimiento de tracción y aislamiento eléctrico.

• Armadura mecánica: La cinta de acero corrugado (CST) proporciona una resistencia superior al aplastamiento, al impacto y a los roedores.

• Bloqueo de agua : Relleno completo de gelatina en tubos sueltos y núcleo de cable para una protección confiable contra la humedad.

• Resistencia ambiental : cubierta exterior de PE o LSZH retardante de llama, estabilizada contra los rayos UV; Temperatura de funcionamiento: -40°C a +70°C.

• Opciones de fibra : monomodo (G.652D/G.657A) o multimodo (OM1‑OM5), recuento de núcleos de 4 a 144+.

2. Ventajas clave

• Ligero y flexible : extracción de conductos más sencilla que los cables blindados totalmente metálicos.

• Protección dual : el hilo de aramida maneja la tensión; La cinta de acero resiste la compresión y los roedores.

• Fiabilidad a larga distancia : ideal para redes troncales subterráneas.

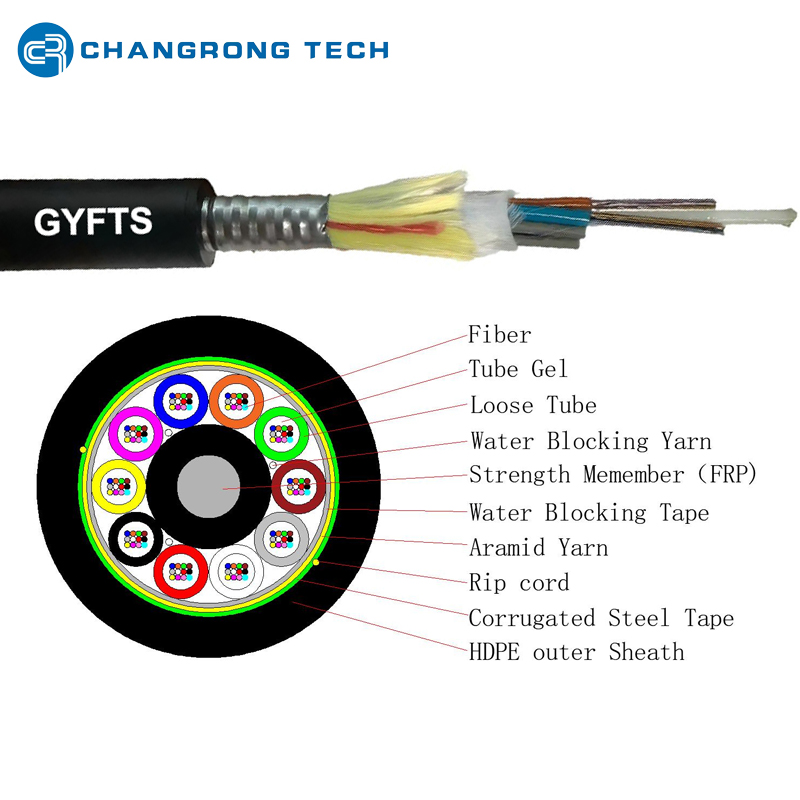

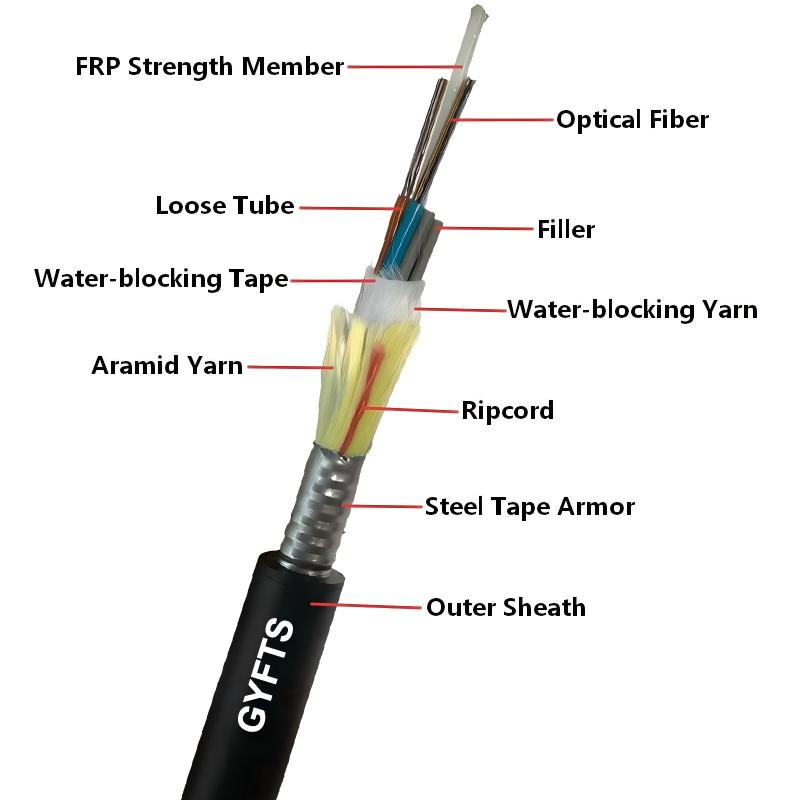

Estructura del cable (capa trenzada):

① Unidad de fibra óptica

• Fibras : Monomodo o multimodo, amortiguadas y coloreadas para su identificación.

• Tubo holgado : plástico PBT de alto módulo, relleno con gelatina tixotrópica que bloquea el agua; Las fibras tienen un exceso de longitud controlado para aliviar la tensión.

② Núcleo del cable

• Miembro central de resistencia : varilla de FRP (no metálica) con cojín de PE opcional.

• Trenzado : tubos sueltos (y varillas de relleno) trenzados alrededor del núcleo de FRP en capas compactas (1+6, 1+8, 1+12).

• Bloqueo de agua : Núcleo del cable completamente lleno de compuesto impermeable para evitar la penetración longitudinal del agua.

③ Refuerzo y armadura

• Hilo de aramida Kevlar : Envuelto helicoidalmente alrededor del núcleo del cable para una alta resistencia a la tracción y flexibilidad.

• Cinta de acero corrugado : Envuelta longitudinalmente y corrugada para protección contra aplastamientos y roedores; normalmente recubierto de plástico para resistencia a la corrosión.

④ Funda exterior

• Material : polietileno retardante de llama (FR PE) resistente a los rayos UV o libre de halógenos (LSZH) con baja emisión de humos.

• Función : Protege contra la abrasión, los productos químicos y los rayos UV; barrera ambiental final.

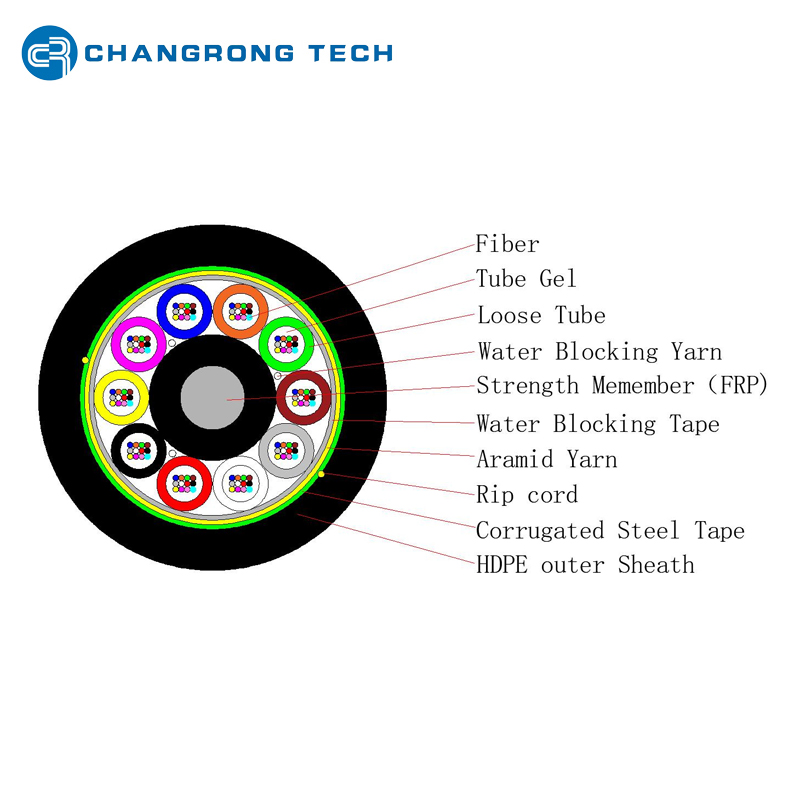

Sección transversal típica (de adentro hacia afuera)

Cable GYFTS

Sección transversal de GYFTS

Diferencia de estructura entre el modelo GYFTS y GYTS:   Miembro de Fuerza Central

Aplicaciones típicas:

1. Uso principal: instalación de conductos subterráneos

• Backbone de telecomunicaciones : redes centrales de largo recorrido y metropolitanas en conductos subterráneos.

• Campus y empresa : Conexiones de edificio a edificio mediante conductos subterráneos.

• CATV y banda ancha : Redes de última milla y distribución en ductos urbanos/periurbanos.




2. Aplicaciones secundarias

• Instalación aérea : Con soporte de alambre mensajero en zonas de riesgo mecánico moderado.

• Enterramiento directo : En suelos menos rocosos donde no se requiere blindaje adicional.

• Industrial y de servicios públicos : subestaciones eléctricas, campos de petróleo/gas y minería (beneficio no conductivo).

• Ferrocarril/transporte : Líneas de señalización y comunicación junto a las vías.

3. Escenarios ideales

• Ambientes subterráneos con alta actividad de roedores.

• Rutas de conductos de larga distancia que requieren alta resistencia a la tracción.

• Zonas con riesgo de rayos o interferencias eléctricas (diseño no metálico).

• Redes que necesitan confiabilidad a largo plazo con un mantenimiento mínimo.

Preguntas frecuentes:

P1: ¿El cable GYFTS es resistente a los roedores?

Sí. La armadura de cinta de acero corrugado resiste eficazmente las picaduras de roedores y el aplastamiento mecánico en los conductos.

P2: ¿Qué tipos y recuentos de fibras están disponibles?

Fibras: G.652D, G.657A, OS2, etc.

Números de fibras: 4, 6, 8, 12, 24, 36, 48, 72, 96, 144, 288 núcleos  (personalizables).

P3: ¿Qué radio de curvatura se debe seguir?

Durante la instalación: 25 × diámetro del cable

Durante el funcionamiento: 12,5 × diámetro del cable

P4: ¿Cuál es el rango de temperatura?

Estándar: -40°C a +70°C, adecuado para ambientes exteriores y subterráneos.

P5:  ¿Se puede utilizar el cable GYFTS para entierro directo?

Tiene una armadura de cinta de acero pero no una funda exterior de PE debajo de la armadura, por lo que es principalmente para instalación en conductos..

Para entierro directo, utilice GYFTY53, GYTA53 o GYTS53.
