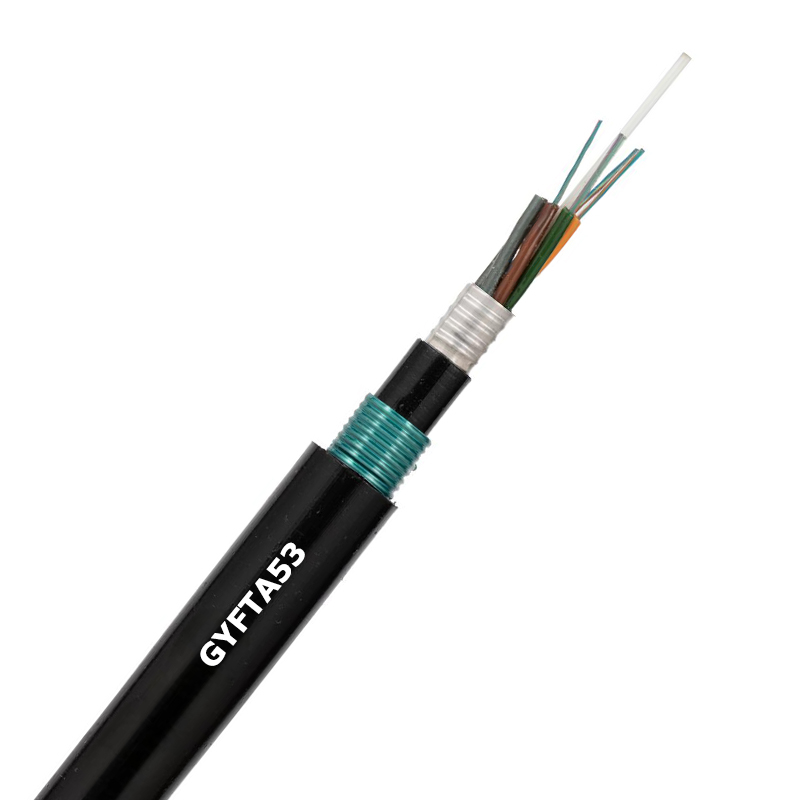

GYFTA53 FRP Strength Miembro Doble Jackets Doble Armor Directo Cable de fibra óptica UG enterrada
GYFTA53 es un cable de fibra óptica enterrado directamente diseñado para entornos subterráneos duros, con un miembro de resistencia de FRP (plástico reforzado de fibra), capas de armadura doble y chaquetas dobles (chaquetas internas y externas). Se utiliza ampliamente en redes de comunicación de larga distancia, infraestructura municipal y cableado industrial debido a su excelente protección mecánica, resistencia a la corrosión y adaptabilidad ambiental.
| Modelo | Gyfta53 |
| Conteo de fibra | 2F- 288F |
| Miembro de la fuerza central | FRP (plástico reforzado con fibra de vidrio) |
| Tubo búfer | Tubo suelto |
| Prueba de humedad | Compuesto de llenado de cables |
| Primera armadura | Cinta de aluminio |
| Vaina interior | Orina |
| Segunda armadura | Cinta de acero corrugada (CST) |
| Vaina exterior | Orina |
| Solicitud | Instalación directa enterrada/ conducto |
Descripción:
Gyfta53 pertenece a la serie 'Gy ' de cables de fibra óptica estándar nacional de China, donde cada letra en el modelo tiene un significado específico para definir su estructura y función del núcleo:
| Código modelo | Significado |
| Gy | Cable de fibra óptica al aire libre |
| F | Miembro de resistencia central no metálica (plástico reforzado con fibra) |
| T | Relleno (material de bloqueo de agua lleno entre tubos sueltos y armadura) |
| A | Primera capa de armadura: Armadura de cinta de aluminio + vaina PE |
| 53 | Segunda capa de armadura: cinta de acero corrugada + vaina PE |
El cable de fibra óptica GYFTA53 es un cable de tubo suelto varado, reforzado con FRP, con doble armado (cinta de aluminio + cinta de acero), doble cable (PE) optimizado para el entierro directo/ intallación de conductos.
PARCELA: múltiples tubos sueltos (p. Ej., 2–12 tubos) se quedan varados alrededor del miembro central de resistencia al FRP en un patrón helicoidal (asegura flexibilidad y distribución de tensión uniforme).

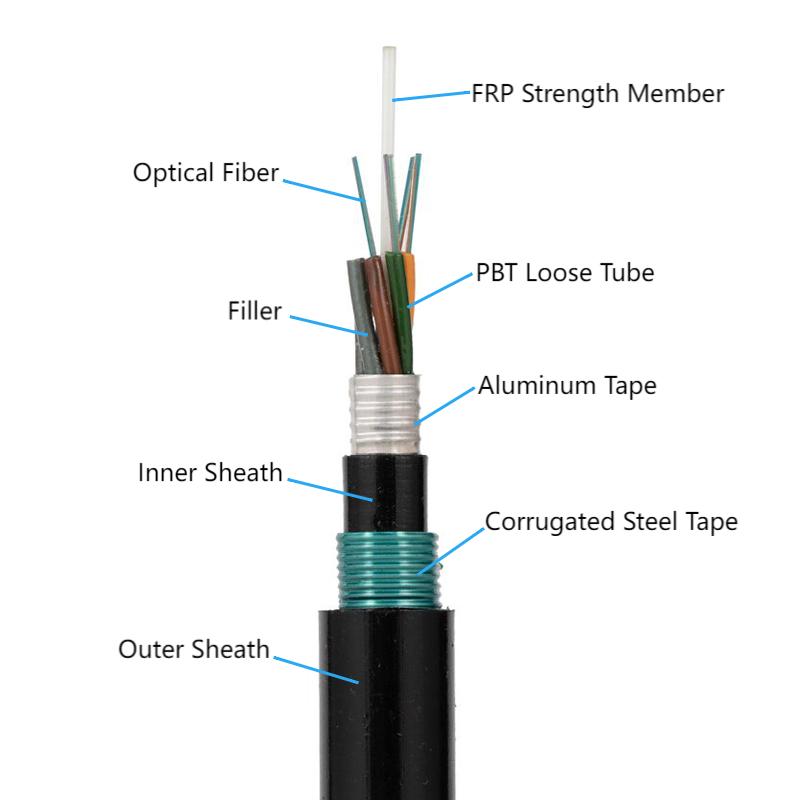

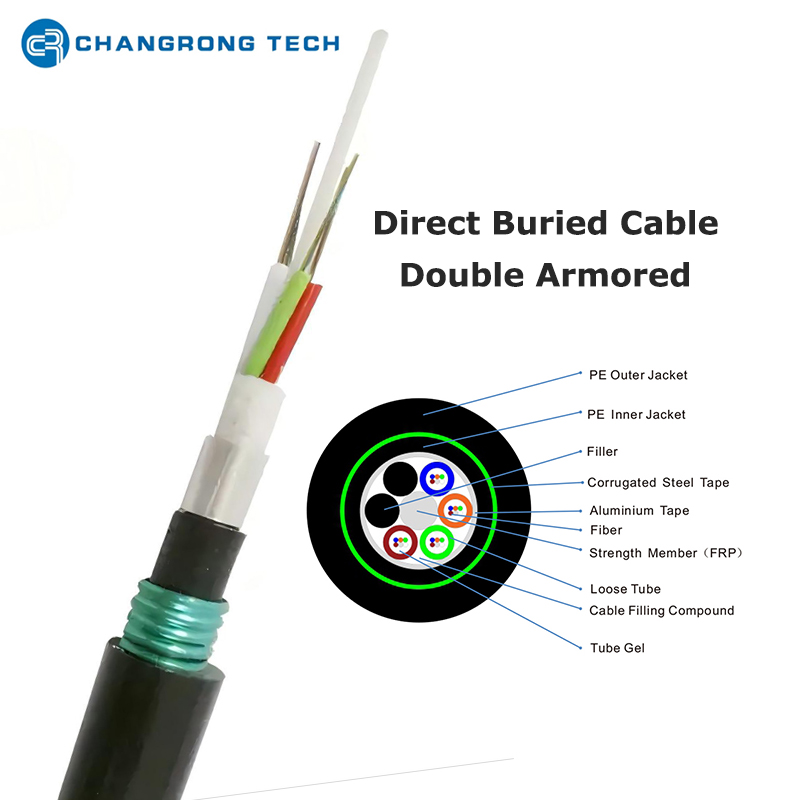

La estructura de Gyfta53 sigue un diseño de 'protección en capas ', desde la fibra óptica interna hasta la chaqueta exterior, asegurando la durabilidad multidimensional. La estructura (de adentro hacia afuera) es la siguiente:
| Capa No. | Componente | Función |
| 1. Núcleo de fibra óptica | Fibras ópticas de modo único (EG, G.652D, G.657A1) o Multi-Mode (EG, OM3, OM4), típicamente 2-144 fibras (personalizables para más núcleos). | Transmite señales ópticas; Las fibras de modo único se utilizan para la comunicación de larga distancia (≥10 km), mientras que las fibras de modo múltiple se adaptan a escenarios de corta distancia (≤2 km) (por ejemplo, redes de campus). |
| 2. Tubo de búfer suelto | PBT, diámetro del tubo1.5-3.0 mm | Protege la fibra del estrés externo, lleno de gel tixotrópico de bloqueo de agua (previene la penetración de agua, crítico para el uso subterráneo). |
| 3. Capa impermeable | Compuesto de llenado de cables o cinta de bloqueo de agua | Los materiales de bloqueo de agua se colocan en los espacios entre los tubos sueltos para bloquear la infiltración de agua longitudinal. |
| 4. Miembro de fuerza central de FRP | Plástico reforzado con fibra (fibra de vidrio + matriz de resina) | Lleva la fuerza de tracción principal durante la colocación del cable (p. Ej., Tirando, entierro) para proteger las fibras ópticas frágiles. |
| 5. Primera armadura | Cinta de aluminio envolvente longitudinal | Bloquea la humedad, los gases y los contaminantes del suelo (previene la degradación de la chaqueta). Resiste las picaduras de roedores (la dureza del aluminio disuade ratones, lunares, etc.). Mejora la estabilidad estructural (previene la deformación del núcleo del cable). |
| 6. Varuela interior | Polietileno de densidad media (MDPE) | Une la armadura de aluminio a la armadura de cinta de acero exterior (garantiza la adhesión de la capa). Proporciona protección primaria contra la abrasión (por ejemplo, de rocas en el suelo durante el entierro). Actúa como un búfer entre la armadura de aluminio rígido y la chaqueta exterior flexible. |
| 7. Segunda armadura | Cinta de acero corrugada | Anti-comprresión: soporta cargas pesadas (por ejemplo, tráfico de vehículos, presión del suelo en entierro profundo). Anti-tensión: mejora la resistencia a la tracción para el tirón de larga distancia (por ejemplo, perforación direccional horizontal). Anti-Rodente: la rigidez del acero resiste el daño severo de los roedores (crítico para las zonas rurales/boscosas). |
| 8. Varuela externa | Polietileno de alta densidad (HDPE) o PE especial anti-UV (para el entierro poco profundo donde la luz solar puede penetrar en el suelo) | La máxima barrera contra la abrasión, los productos químicos y el envejecimiento ambiental. Resistencia a temperaturas bajas/altas (-40 ° C a +70 ° C, adecuada para la mayoría de los climas). Superficie lisa para un fácil entierro (reduce la fricción con el suelo/rocas). |
Gyfta53

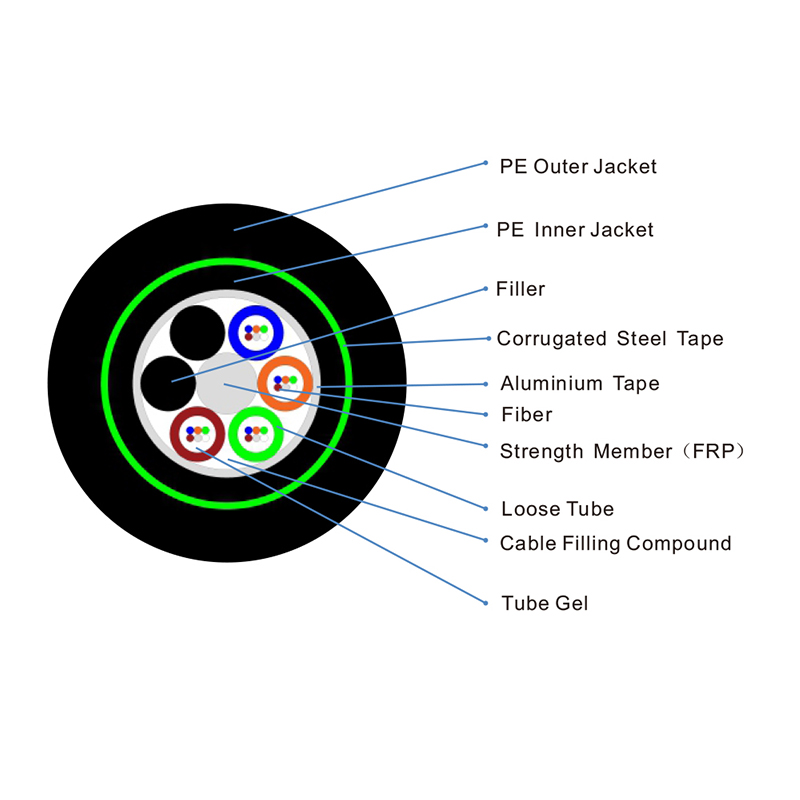

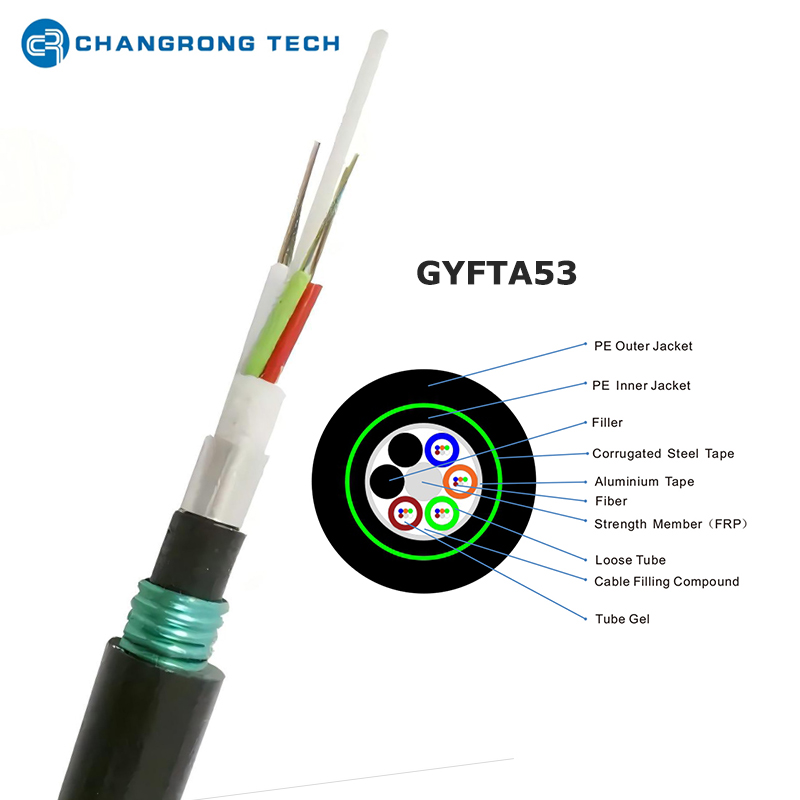

Diagrama de estructura GYFTA53
Características del cable de fibra óptica GYFTA53:
Resistencia a la tracción: puede soportar fuerzas de tracción de 15-30 Kn (dependiendo del diámetro del cable), adecuado para la tracción de larga distancia durante la perforación direccional horizontal (HDD) o la construcción sin zanjas.
Resistencia a la compresión: la armadura de cinta de acero resiste la presión estática de ≥10kn/100 mm (evita la rotura de la fibra debajo de las cargas del vehículo o el suelo compactado).
Resistencia al impacto: las chaquetas dobles y las capas de armadura absorben el impacto de las rocas o los equipos de construcción (comunes en proyectos de carreteras municipales).
Resistencia a la corrosión: Miembro de resistencia al FRP + cinta de aluminio + cinta de acero + chaquetas PE resisten el óxido, el suelo ácido/alcalino y el agua subterránea (vida útil ≥25 años en la mayoría de los entornos subterráneos).
Bloqueo de agua: el diseño de bloqueo de agua de múltiples capas (gel, hilos, cinta de aluminio) previene la penetración de agua, crítica para evitar la pérdida de la señal causada por la atenuación de la fibra inducida por el agua.
Estabilidad de la temperatura: la estructura del tubo suelta y los materiales de baja Shrinkage aseguran un rendimiento estable de -40 ° C (regiones frías) a +70 ° C (regiones calientes).
No conductivo: FRP y materiales plásticos eliminan la conductividad eléctrica, evitando EMI de los cables de energía y reduciendo los riesgos de daños por rayos (seguro para usar las líneas de alto voltaje).
Resistencia de roedores y plagas: cinta de aluminio + armadura de alambre de acero disuade la mayoría de las plagas subterráneas (ratones, termitas, lunares), un problema común para cables no armados.
Entierro directo: no hay necesidad de conductos protectores costosos (reduce los costos de construcción y el tiempo).
Flexibilidad: la aparición helicoidal de tubos sueltos y cables de acero hace que el cable sea fácil de doblar (radio de flexión mínimo: 10 × diámetro de cable para instalación estática, 20 × para instalación dinámica).
Bajo mantenimiento: la estructura robusta minimiza las necesidades de reparación: ideal para áreas remotas (por ejemplo, redes de comunicación rural).
Aplicaciones:
Se utiliza para redes de fibra columna y fibra de metro (por ejemplo, ciudades de conexión, centros de datos) donde el entierro directo es más rentable que los cables o conductos aéreos.
Adecuado para proyectos a través del país (por ejemplo, conectividad rural-urbana) debido a su resistencia al suelo y al clima duros.
Comunicación de carreteras y carreteras: enterrado debajo de los hombros de la carretera para apoyar los sistemas de monitoreo del tráfico, sensores de ciudades inteligentes y comunicación de emergencia.
Tuberías de agua y gas: colocadas junto a tuberías subterráneas para transmitir datos de monitoreo (p. Ej., Presión, velocidad de flujo) para el mantenimiento de la tubería.
Proyectos del metro y túnel: enterrado en paredes/pisos del túnel para apoyar los sistemas de comunicación y control del metro (resiste la vibración y la humedad).
Minas: enterrado en minas subterráneas para conectar equipos mineros y sistemas de monitoreo (resiste el polvo, la humedad y el impacto mecánico).
Parques industriales: utilizado para la comunicación interna entre fábricas (resiste la corrosión química de las aguas residuales industriales/suelo).
Ideal para redes de banda ancha rurales (p. Ej., 'Banda ancha al campo ' proyectos) donde los cables aéreos son vulnerables al daño por viento/hielo, y los conductos son demasiado caros.
Se utiliza en áreas forestales y agrícolas para apoyar la agricultura de precisión (por ejemplo, transmisión de datos del sensor para sistemas de riego).
Implementado como una línea de comunicación de respaldo para infraestructura crítica (por ejemplo, redes eléctricas, hospitales) debido a su alta fiabilidad y baja tasa de falla.

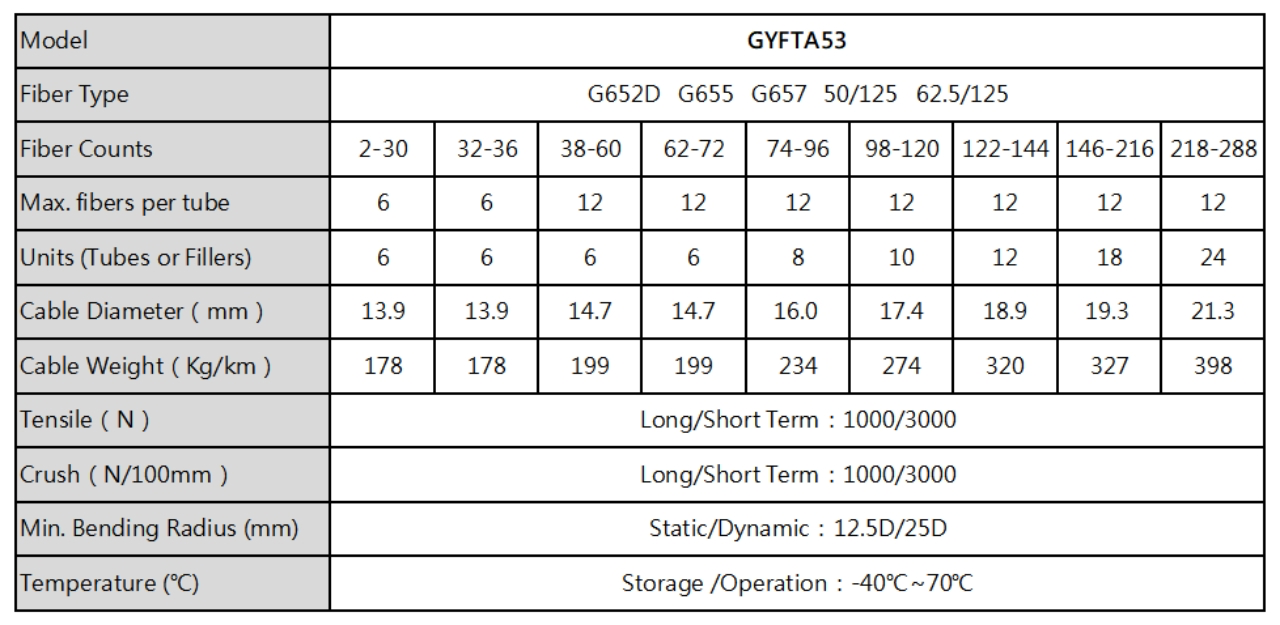

1. Parámetro de estructura
| Modelo | Gyfta53 | ||||||||
| Tipo de fibra | G652D G655 G657 50/125 62.5/125 | ||||||||
| Conteo de fibra | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Max. fibras por tubo | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Unidades (tubos o rellenos) | 6 | 6 | 6 | 6 | 8 | 10 | 12 | 18 | 24 |
| Diámetro del cable （mm） | 13.9 | 13.9 | 14.7 | 14.7 | 16.0 | 17.4 | 18.9 | 19.3 | 21.3 |
| Peso del cable （kg/km） | 178 | 178 | 199 | 199 | 234 | 274 | 320 | 327 | 398 |
| Tracción （n） | Largo/corto plazo: 1000/3000 | ||||||||
| Crush （N/100 mm） | Largo/corto plazo: 1000/3000 | ||||||||
| Mínimo Radio de flexión (mm) | Estática/dinámica: 12.5d/25d | ||||||||
| Temperatura (℃) | Almacenamiento /Operación: -40 ℃ ~ 70 ℃ | ||||||||
2. Identificación de color de fibra
No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Azul | Naranja | Verde | Marrón | Pizarra | Blanco | Red | Negro | Amarillo | Violeta | Rosa | Agua |
3. Parámetro de fibra G652.D (después del cable)
Artículo | Características | Unidad | Valor | |
Geométrico | Diámetro de revestimiento | μm | 125.0 ± 1.0 | |
Revestimiento de no circularidad | % | ≤1.0 | ||
Error de concentricidad de revestimiento de núcleo | μm | ≤0.6 | ||
No circularidad del núcleo | % | ≤12 | ||
Diámetro de recubrimiento | μm | 245 ± 10.0 | ||
Error de concentricidad de revestimiento | μm | ≤12 | ||
Radio curlón | m | ≥4 | ||
Atenuación | Pendiente de dispersión cero s0 | ps/nm²km | ≤0.092 | |
Atenuación de 1625 nm | DB/km | ≤0.30 | ||
1383 +/- Atenuación de 3 nm | DB/km | ≤0.36 | ||
Atenuación de 1310 nm | DB/km | ≤0.36 | ||
Atenuación de 1550 nm | DB/km | ≤0.22 | ||
Discontinuidad de puntos (1310nm y 1550nm) | db | ≤0.05 | ||
Atenuación a 1285 nm ~ 1330 nm en comparación con 1310nm | db | ≤0.03 | ||
Atenuación a 1485 nm ~ 1580 nm en comparación con 1550 nm | db | ≤0.03 | ||
Longitud de onda de dispersión cero λ0 | Nuevo Méjico | 1300≤λ 0≤1324 | ||
Dispersión | 1285 ~ 1339 nm dispersión | ps/nm/km | ≤3.5 | |
1271 ~ 1360 nm dispersión | ps/nm/km | ≤5.3 | ||
Dispersión de 1550 nm | ps/nm/km | 13.3 ~ 18.6 | ||
Valor de MFD nominal （1310nm） | μm | 8.6-9.5 | ||
Tolerancia a MFD | μm | ± 0.4 | ||
Flexión | Longitud de onda de corte de cable λcc | Nuevo Méjico | ≤1260 | |
Atenuación inducida por macro-Bend de 1550 nm （100 gurns con diámetro de 60 mm） | db | ≤0.5 | ||
PMD | Q | 0.01% | ||
Fibra individual máxima | ps/√km | 0.2 | ||
M | 20 cables | |||
Longitud de la entrega :
Normalmente 2 km, 3 km, 4 km, 5 km (como su solicitud)
Opciones de batería :
Tambor de madera fumigado
Tambor de madera reforzado con acero
Tambor de madera contrachapada.
Marcado de cable y batería de acuerdo con los requisitos del cliente
