Gyfty53 Cape de resistencia no metálica de acero Miembro de resistencia no metálica Cable de fibra óptica enterrada directa
| Modelo | Gyfty53 |
| Conteo de fibra | 2core - 288core |
| Estructura | Tubo suelto varado |
| Miembro de fuerza central (CSM) | FRP (plástico reforzado con fibra de vidrio) |
| Prueba de humedad | Compuesto de llenado de cables o cinta de bloqueo de agua |
| Chaqueta interna | Orina |
| Armadura | Cinta de acero corrugada (CST) |
| Chaqueta exterior | Orina |
| Temperatura de operación/almacenamiento | -40 ℃ ~ 70 ℃ |
| Solicitud | Subterráneo enterrado directo |
| Longitud del tambor | 2 km, 3 km, 4 km o personalizado |
Descripción general del producto:
Gyfty53 es un cable de fibra óptica de comunicación al aire libre caracterizado por un miembro de resistencia no metálico, una estructura de relleno y relleno de tubo suelto, vaina unida a doble polietileno (PE) y arselato de cinta de acero corrugada.
Estructura detallada del cable de fibra óptica blindada de entierro directo GYFTY53:

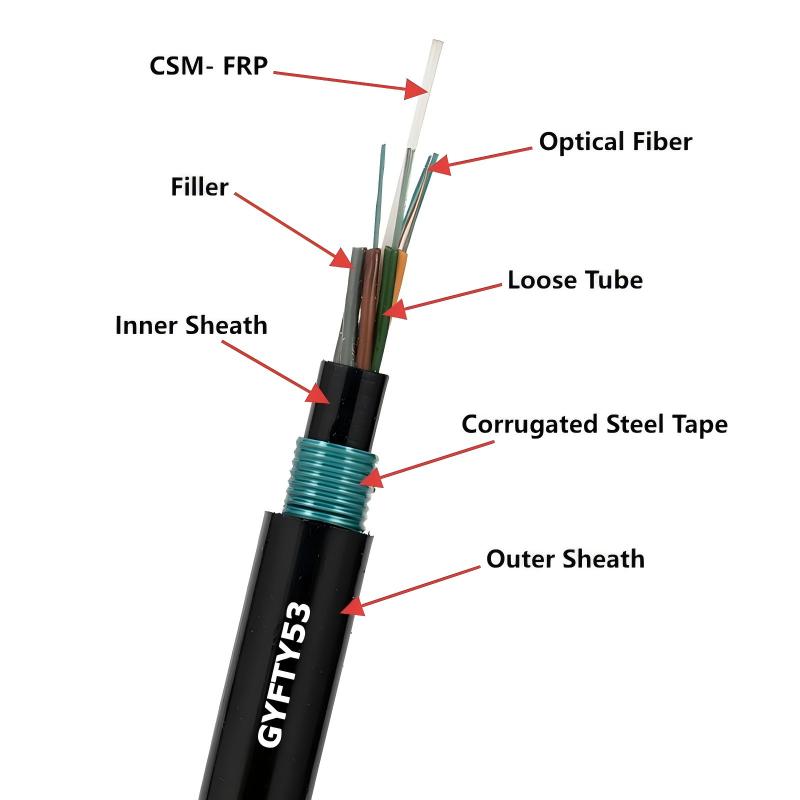

La estructura del cable GYFTY53 sigue un diseño de 'protección en capas ', desde la fibra óptica interna hasta la chaqueta exterior, asegurando tanto la integridad de la señal como la resistencia ambiental.

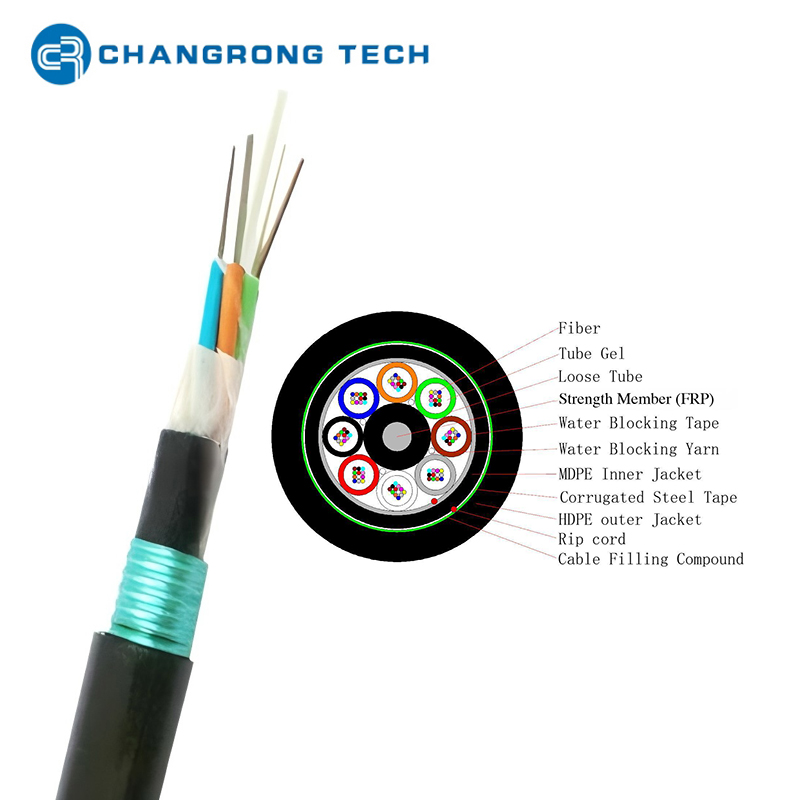

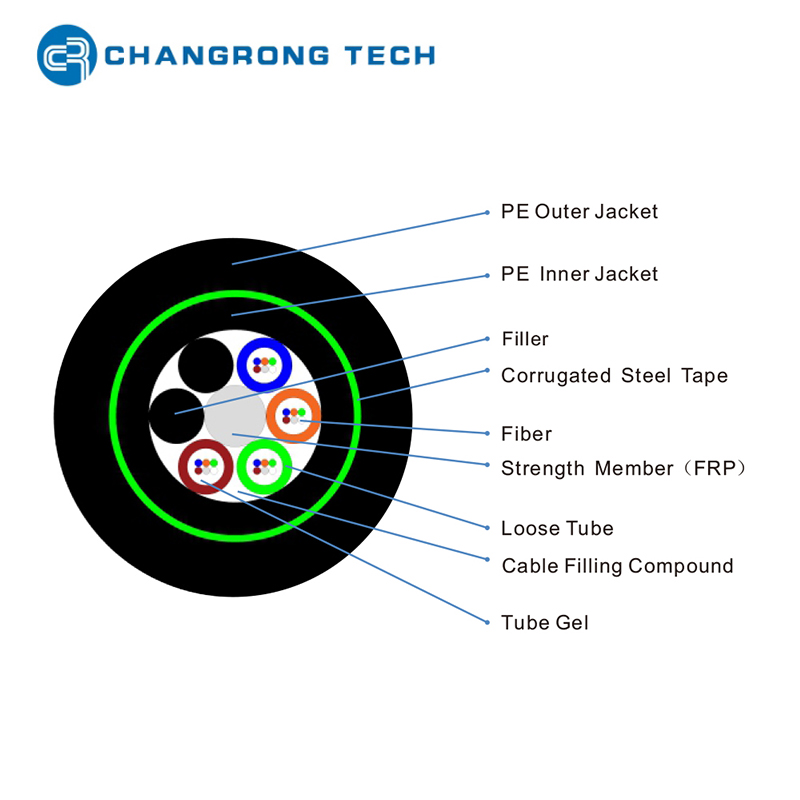

| Capa | Nombre de componente | Material y especificaciones | Función |
| 1. | Núcleo de fibra óptica | Fibra de modo único (p. Ej., G.652d, G.657A1) o multi-mode (p. Ej., OM3, OM4); | Transmitir señales ópticas con baja atenuación y alto ancho de banda |
| 2. | Tubo suelto | Hecho de tereftalato de polibutileno (PBT). Cada tubo encapsula 2-12 fibras, con gel de bloqueo de agua lleno dentro. | La estructura suelta permite que la fibra se mueva libremente dentro del tubo, reduciendo la pérdida de micro-flexión causada por cambios de temperatura o estrés externo. |
| 3. | Miembro de la fuerza central | Barra de plástico reforzado con fibra (FRP) | Proporciona resistencia a la tracción y compresión del núcleo sin introducir componentes metálicos (evitando el daño inducido por un rayo). |
| 4. | Cable de núcleo de cable Stranding y relleno | Múltiples tubos sueltos y cuerdas de relleno de alta resistencia (hechas de polipropileno) se varían alrededor de la varilla FRP central en una disposición circular.; Hilo/cinta de bloqueo de agua envuelta alrededor del núcleo del cable | Asegurar la estabilidad del núcleo del cable; Bloquear agua a lo largo de la longitud del cable (bloqueo de agua longitudinal) |
| 5. | Chaqueta interna | Vaina de polietileno (PE) | Extruido directamente sobre el núcleo del cable. Actúa como la primera barrera contra la humedad y el daño mecánico, asegurando la integridad del núcleo del cable interno y preparando una base suave para la capa de armadura posterior. |
| 6. | Capa de armadura | Cinta de acero corrugada | Resistir la presión lateral (por ejemplo, compactación del suelo, cargas pesadas sobre el suelo); evitar mordeduras de roedores |
| 7. | Chaqueta exterior | Vaina de polietileno (PE) | La capa más externa, extruida sobre la capa de armadura. Presenta una excelente resistencia a los rayos UV, resistencia al desgaste y resistencia a la corrosión química (resistencia a los ácidos, álcalis y solventes orgánicos en el suelo). También proporciona protección adicional contra mordeduras de roedores y rasguños mecánicos durante la construcción. |

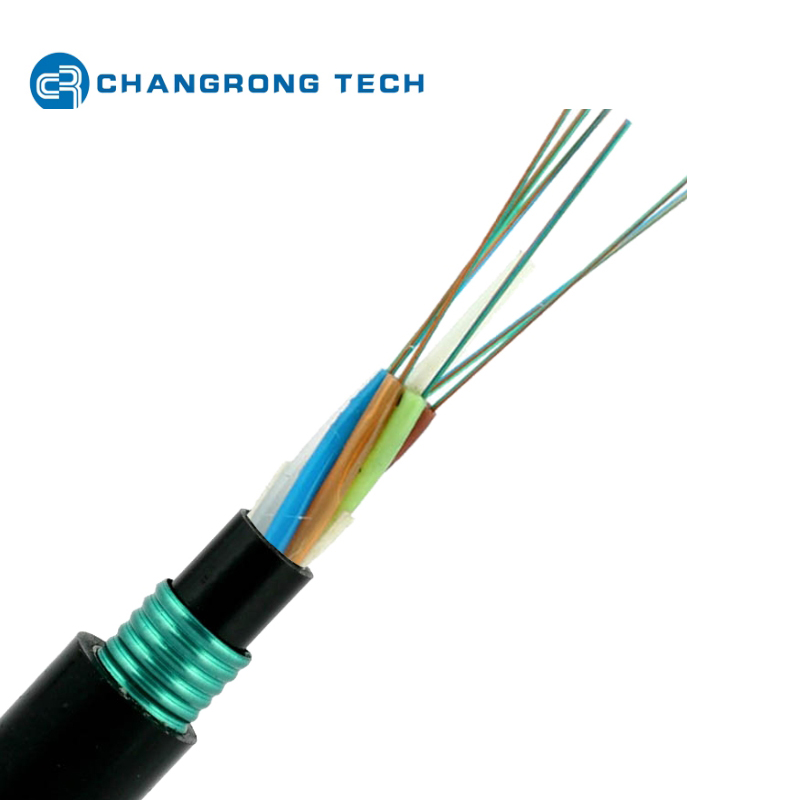

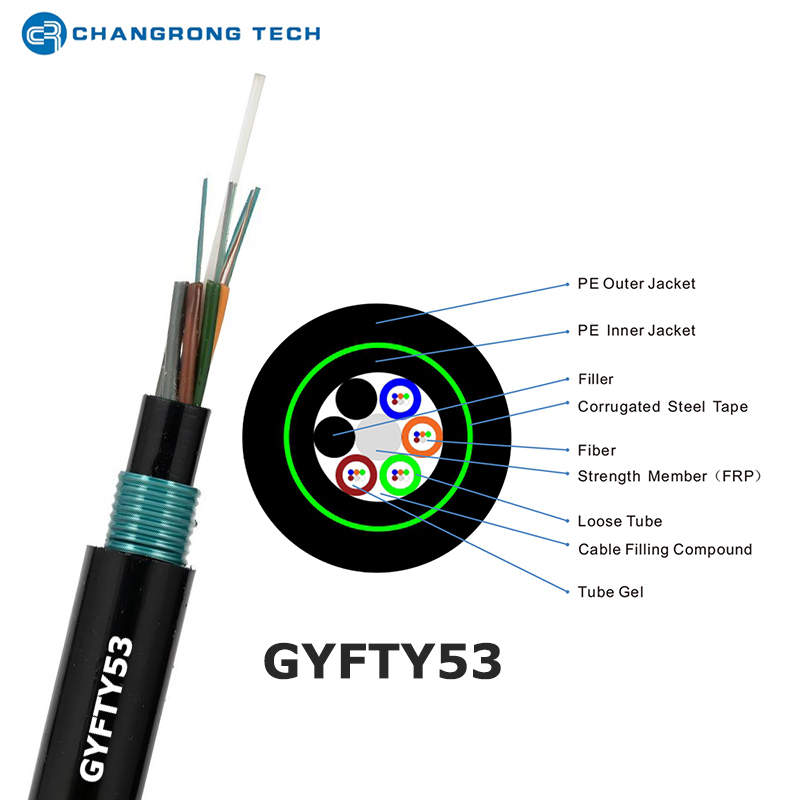

Cable gyfty53

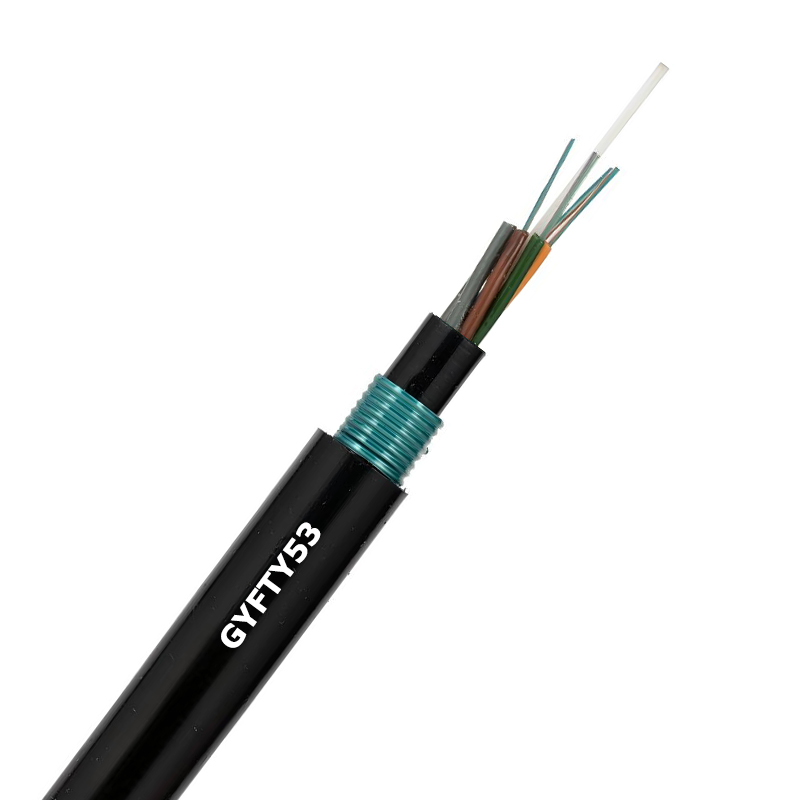

Gyfty53-96core
Características del cable de fibra óptica enterrada directa de GYFTY53:
Los tubos sueltos llenos de gel de bloqueo de agua evitan que la humedad penetre la superficie de la fibra.
Compuestos de bloqueo de agua en el núcleo del cable Bloqueo longitudinal Fiega de agua.
La cinta de acero laminado de doble cara y las vainas de PE forman una barrera de humedad apretada. Esto asegura que el cable permanezca funcional incluso en el suelo anegado o en áreas de alta humedad.
Resistencia a la tracción : la barra central de FRP permite que el cable soporte una fuerza de tracción a corto plazo de hasta 3000N y una fuerza de tracción a largo plazo de 1000N, adecuada para tirar durante la construcción del entierro.
Resistencia a la presión lateral : la capa de armadura de cinta de acero corrugada puede resistir una presión lateral de 3000n/100 mm, evitando la deformación del cable o el daño por fibra causado por la compactación del suelo o cargas pesadas por encima de la ruta de entierro.
Flexibilidad de flexión : la estructura del tubo suelta y el refuerzo no metálico permiten un radio de flexión estática de 12.5 veces el diámetro del cable y un radio de flexión dinámico de 25 veces el diámetro del cable. Esto facilita la instalación en espacios estrechos o a lo largo de caminos curvos.
Resistencia de roedores y animales : la armadura de cinta de acero es lo suficientemente difícil como para evitar roedores (p. Ej., Moles, ratas) o animales excavadores, una característica esencial para cables subterráneos en áreas rurales o suburbanas.
Protección del rayo: el miembro de la resistencia no metálica evita formar un 'conductor de rayo, ' reduciendo significativamente el riesgo de daño por cable o interrupción de la señal causada por rayos en regiones propensas a tormentas eléctricas (por ejemplo, áreas montañosas, campos abiertos).
Resistencia a la corrosión: la cinta de acero laminado de doble cara (aislado del suelo por recubrimiento PE) y la vaina externa MDPE resisten la corrosión del suelo ácido/alcalino, el aerosol de sal (áreas costeras) y los contaminantes químicos, asegurando la confiabilidad a largo plazo.
Aplicaciones:
El cable GYFTY53 está diseñado principalmente para una colocación de entierro directo y se usa ampliamente en telecomunicaciones, acceso a la banda ancha y redes de comunicación industrial, especialmente en escenarios que requieren alta confiabilidad y adaptabilidad ambiental:
(1) Backbones de telecomunicaciones a larga distancia
Se utiliza en redes de fibra óptica de larga distancia (p. Ej., Intercity o líneas de comunicación provinciales) que requieren entierro directo para evitar ocupar el espacio sobre el suelo (por ejemplo, en tierras de cultivo, desiertos o áreas montañosas). Su baja atenuación de señal y su rendimiento mecánico estable aseguran la transmisión de datos de alta velocidad a larga distancia (decenas a cientos de kilómetros).
(2) conexiones de comunicación entre oficinas
Conecta las oficinas de telecomunicaciones, centros de datos o estaciones base en áreas urbanas o suburbanas. El entierro directo evita la necesidad de una costosa construcción de tuberías, reduciendo los costos del proyecto al tiempo que garantiza la comunicación estable entre los nodos de red básicos.
(3) áreas propensas a un rayo
Ideal para la instalación en regiones con alta actividad de rayos, como áreas montañosas, llanuras abiertas o áreas rurales. Su estructura no metálica elimina el daño inducido por un rayo, asegurando un servicio ininterrumpido para la banda ancha rural, la comunicación de emergencia o la comunicación de la red eléctrica (donde los rayos son un riesgo importante).
(4) Acceso de banda ancha urbana y suburbana
Utilizado en redes de banda ancha 'de última milla ' (por ejemplo, fibra a casa, FTTH) para conectar las oficinas centrales con comunidades residenciales o áreas comerciales. El entierro directo en carreteras o espacios verdes evita interrumpir la infraestructura existente (por ejemplo, carreteras, edificios) y admite servicios de alto ancho de banda como 5G, transmisión de video 4K y computación en la nube.
(5) entornos industriales y especiales
Aplicado en parques industriales, áreas mineras o regiones costeras:
Parques industriales: resiste la vibración mecánica y la corrosión química, conectando sistemas de control industrial y dispositivos de monitoreo.
Áreas costeras: la vaina externa resistente a la corrosión y la cinta de acero resisten el aerosol de sal, adecuado para las redes de comunicación costera.
Áreas mineras: soporta cargas pesadas y humedad, apoyando la comunicación entre los sitios mineros y los centros de control.
1. Parámetro de estructura
| Modelo | Gyfty53 | ||||||||
| Tipo de fibra | G652D G655 G657 50/125 62.5/125 | ||||||||
| Conteo de fibra | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Max. fibras por tubo | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Unidades (tubos o rellenos) | 6 | 6 | 6 | 6 | 8 | 10 | 12 | 18 | 24 |
| Diámetro del cable （mm） | 12.9 | 12.9 | 13.7 | 13.7 | 15 | 16.4 | 17.9 | 18.3 | 20.3 |
| Peso del cable （kg/km） | 154 | 154 | 173 | 173 | 206 | 244 | 288 | 295 | 363 |
| Tracción （n） | Largo/corto plazo: 1000/3000 | ||||||||
| Crush （N/100 mm） | Largo/corto plazo: 1000/3000 | ||||||||
| Mínimo Radio de flexión (mm) | Estática/dinámica: 12.5d/25d | ||||||||
| Temperatura (℃) | Almacenamiento /Operación: -40 ℃ ~ 70 ℃ | ||||||||
2. Parámetro de fibra G.652.D (después del cable)
Artículo | Características | Unidad | Valor | |
Geométrico | Diámetro de revestimiento | μm | 125.0 ± 1.0 | |
Revestimiento de no circularidad | % | ≤1.0 | ||
Error de concentricidad de revestimiento de núcleo | μm | ≤0.6 | ||
No circularidad del núcleo | % | ≤12 | ||
Diámetro de recubrimiento | μm | 245 ± 10.0 | ||
Error de concentricidad de revestimiento | μm | ≤12 | ||
Radio curlón | m | ≥4 | ||
Atenuación | Pendiente de dispersión cero s0 | ps/nm²km | ≤0.092 | |
Atenuación de 1625 nm | DB/km | ≤0.30 | ||
1383 +/- Atenuación de 3 nm | DB/km | ≤0.36 | ||
Atenuación de 1310 nm | DB/km | ≤0.36 | ||
Atenuación de 1550 nm | DB/km | ≤0.22 | ||
Discontinuidad de puntos (1310nm y 1550nm) | db | ≤0.05 | ||
Atenuación a 1285 nm ~ 1330 nm en comparación con 1310nm | db | ≤0.03 | ||
Atenuación a 1485 nm ~ 1580 nm en comparación con 1550 nm | db | ≤0.03 | ||
Longitud de onda de dispersión cero λ0 | Nuevo Méjico | 1300≤λ 0≤1324 | ||
Dispersión | 1285 ~ 1339 nm dispersión | ps/nm/km | ≤3.5 | |
1271 ~ 1360 nm dispersión | ps/nm/km | ≤5.3 | ||
Dispersión de 1550 nm | ps/nm/km | 13.3 ~ 18.6 | ||
Valor de MFD nominal （1310nm） | μm | 8.6-9.5 | ||
Tolerancia a MFD | μm | ± 0.4 | ||
Flexión | Longitud de onda de corte de cable λcc | Nuevo Méjico | ≤1260 | |
Atenuación inducida por macro-Bend de 1550 nm （100 gurns con diámetro de 60 mm） | db | ≤0.5 | ||
PMD | Q | 0.01% | ||
Fibra individual máxima | ps/√km | 0.2 | ||
M | 20 cables | |||
3. Identificación de color para fibra y tubo
No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Azul | Naranja | Verde | Marrón | Pizarra | Blanco | Red | Negro | Amarillo | Violeta | Rosa | Agua |
Longitud del carrete :
Normalmente 2 km, 3 km, 4 km, 5 km (como su solicitud)
Opciones de batería : tambor de madera fumigado, tambor de madera reforzado con acero, tambor de madera contrachapada.
Marcado de cable y batería de acuerdo con los requisitos del cliente.
