GYFTS53 FRP Strenge Miembro Doble CST Armor Cable de fibra óptica enterrada subterránea

GYFTS53 Tubo suelto varado al aire libre Miembro FRP Strinding Cape de fibra óptica de fibra subterránea de acero blindada

Descripción:

Tubo suelto varado de GYFTS53 Cape blindado de cinta de acero corrugada de doble corrugada es un cable especializado de fibra óptica de horario directo al aire libre diseñado para resistir entornos subterráneos duros, asegurando la transmisión de señal óptica estable y a largo plazo. Integra múltiples capas estructurales para equilibrar la protección mecánica, la resistencia ambiental y la integridad de la señal, lo que lo hace ampliamente utilizado en redes troncales, acceso y comunicación industrial.

Definición del modelo:

• Gy : indica cable de fibra óptica al aire libre

• F :   Miembro de fuerza central no metálico (FRP)

• T : Tubo suelto lleno de gel tixotrópico

• S : Armadura de cinta de acero  (primera capa de cinta de acero para protección mecánica básica)

• 53 :  Código para 'Segunda cinta de acero blindada + vaina exterior de polietileno (PE) ' (la estructura 53 es una opción clásica para el entierro directo)

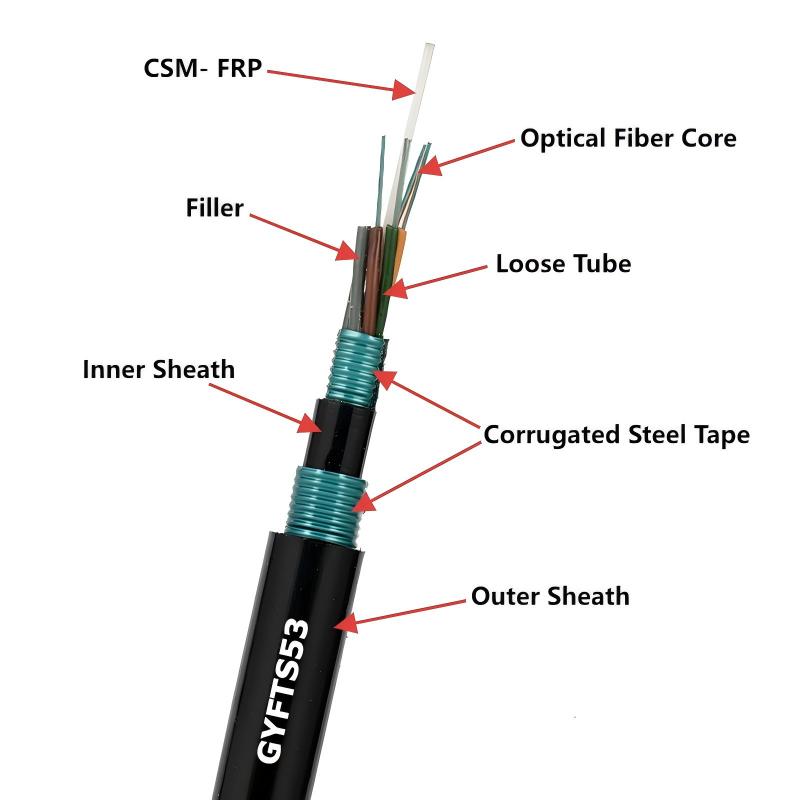

Composición estructural  de GYFTS53 Cable de fibra óptica de entierro directo doble blindado:

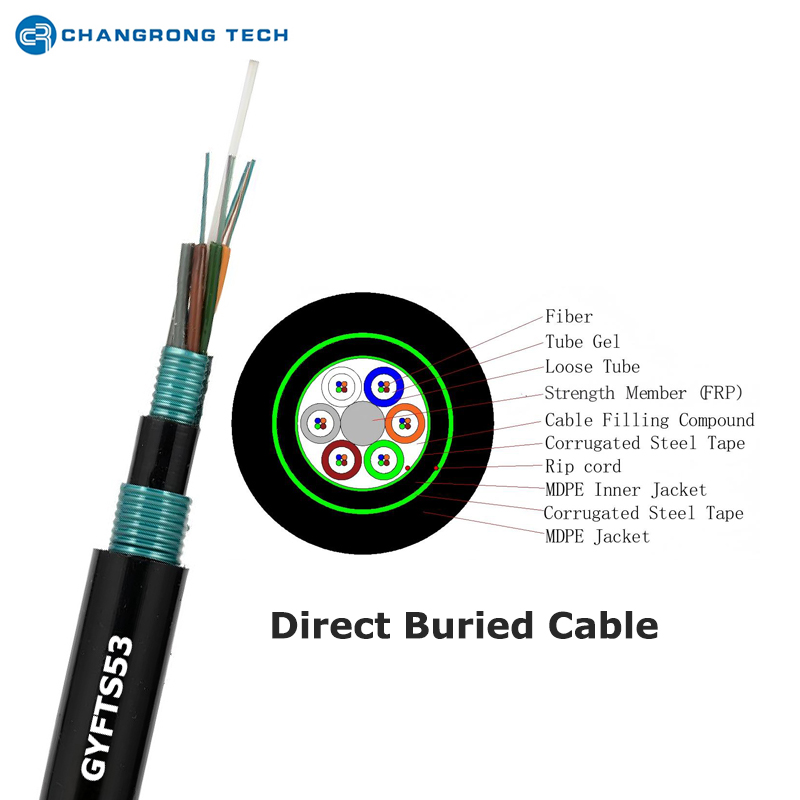

GYFTS53 Cable enterrado directo

Estructura de cable gyfts53

Características del cable de fibra de entierro directo GYFTS53:

(1) Excelente protección mecánica

• Armadura de cinta de acero doble : las capas de cinta de acero dual proporcionan una resistencia superior a la presión lateral (soportes de hasta 10-15 kN/m² de presión del suelo) y impacto (por ejemplo, golpes accidentales de palas o equipos de construcción). También disuade efectivamente las picaduras de roedores (una amenaza común para los cables subterráneos).

• Miembro de resistencia de FRP : FRP ofrece alta resistencia a la tracción (comparable al acero) mientras es liviano y resistente a la corrosión. Evita el problema de 'expansión de óxido ' de los miembros de resistencia al acero, que puede dañar el cable con el tiempo en suelo húmedo.

(2) Resistencia ambiental superior

• Bloqueo de agua : la combinación de gel de tubo suelto, hilo de bloqueo de agua y vainas MDPE/HDPE logra el bloqueo de agua completa (tanto radial como longitudinal). Esto evita que la humedad ingrese al cable y dañe las fibras ópticas (la humedad causa atenuación de señal y degradación de la fibra).

• Resistencia a la corrosión : FRP (sin óxido) y cintas de acero corrugadas (resistir la corrosión del suelo) asegura que el cable funcione de manera estable en suelos ácidos, alcalinos o salinos (por ejemplo, zonas costeras o zonas industriales).

• Adaptabilidad de la temperatura : la estructura del tubo suelta permite que las fibras se expandan/se contraen libremente, lo que permite que el cable funcione en un amplio rango de temperatura (típicamente -40 ° C a +70 ° C), adecuado para regiones frías del norte y climas sureños calientes.

(3) transmisión de señal estable

• Baja atenuación : el diseño del tubo suelto minimiza el estrés en las fibras ópticas (sin tensión o flexión durante los cambios de temperatura), asegurando una baja atenuación de señal (p. Ej., ≤0.36 dB/km a 1310 nm para fibras de modo único).

• Ancho de banda alto : admite tanto modo único (para transmisión de larga distancia, hasta 100 km+) y múltiples modificaciones (para aplicaciones de corta distancia de corta distancia, p. Ej.

(4) Instalación fácil y vida útil larga

• Flexibilidad : la estructura de tubo suelta varada hace que el cable sea flexible, facilitando la tira y la colocación de trincheras estrechas o alrededor de obstáculos.

• Longevidad : los materiales resistentes a la corrosión (FRP, acero galvanizado, MDPE) y las capas de protección robustas extienden la vida útil del cable a 25-30 años (que excede los cables no armados o de un solo armado).

Aplicaciones:

(1) redes troncal y acceso de telecomunicaciones

• Implementado en trincheras subterráneas entre intercambios de telecomunicaciones, estaciones base o centros de datos para formar la 'columna vertebral de las redes de comunicación.

• Utilizado en redes de acceso 'Última milla ' (por ejemplo, FTTX, fibra a casa) para conectar las oficinas centrales con edificios residenciales/comerciales, donde el entierro directo evita los obstáculos de los cable aéreo (por ejemplo, los árboles, las líneas eléctricas).

(2) Comunicación del sistema de energía (cuadrícula inteligente)

• Colocados junto a cables de energía subterráneos (p. Ej., Líneas de distribución de 110kV/220kV) para transmitir datos de monitoreo (p. Ej., Corriente, voltaje) y señales de control para operaciones de cuadrícula inteligente. Su armadura resiste la interferencia electromagnética (EMI) de las líneas de alimentación de alto voltaje.

(3) Redes industriales y mineras

• Utilizado en minas subterráneas, parques industriales o plantas químicas, donde el cable debe soportar ambientes hostiles (suelo corrosivo, impacto de maquinaria pesada o alta humedad). Por ejemplo, conecta sensores y sistemas de control en operaciones mineras.

(4) Proyectos municipales e infraestructura

• Integrado en la construcción municipal (por ejemplo, expansión de la carretera, construcción del metro) o proyectos de renovación urbana, donde el entierro directo asegura que el cable esté oculto y protegido del daño de la superficie.

• Se utiliza en redes de campus (universidades, parques industriales) para conectar edificios sin cables aéreos, manteniendo un paisaje ordenado.

(5) Comunicación de área rural y remota

• Implementado en proyectos de banda ancha rural, donde el entierro directo es más rentable que los cables aéreos (evitando la instalación del polo) y resiste mejor el clima extremo (por ejemplo, los vientos fuertes, el hielo) común en áreas remotas.
