Gyty53 Cape de doble cinta de acero Doble blindado al aire libre Cable de fibra óptica enterrada al aire libre
| Modelo | Gyty53 |
| Conteo de fibra | 2core - 288core |
| Estructura | Tubo suelto varado |
| Miembro de fuerza central (CSM) | Alambre de acero |
| Prueba de humedad | Compuesto de llenado de cables o cinta de bloqueo de agua |
| Chaqueta interna | Orina |
| Armadura | Cinta de acero corrugada (CST) |
| Chaqueta exterior | Orina |
| Temperatura de operación | -40 ℃ ~ 70 ℃ |
| Solicitud | Subterráneo enterrado directo |
| Longitud del tambor | 2 km, 3 km, 4 km o personalizado |
Descripción general del producto:
Gyty53 es un cable de fibra óptica al aire libre de alta resistencia diseñado específicamente para el entierro directo en entornos subterráneos duros. Integra múltiples capas protectoras y una estructura de armadura de cinta de acero para resistir el daño mecánico externo, la humedad, la corrosión y la presión del suelo, lo que le da una solución central para redes de comunicación óptica subterránea de larga distancia.

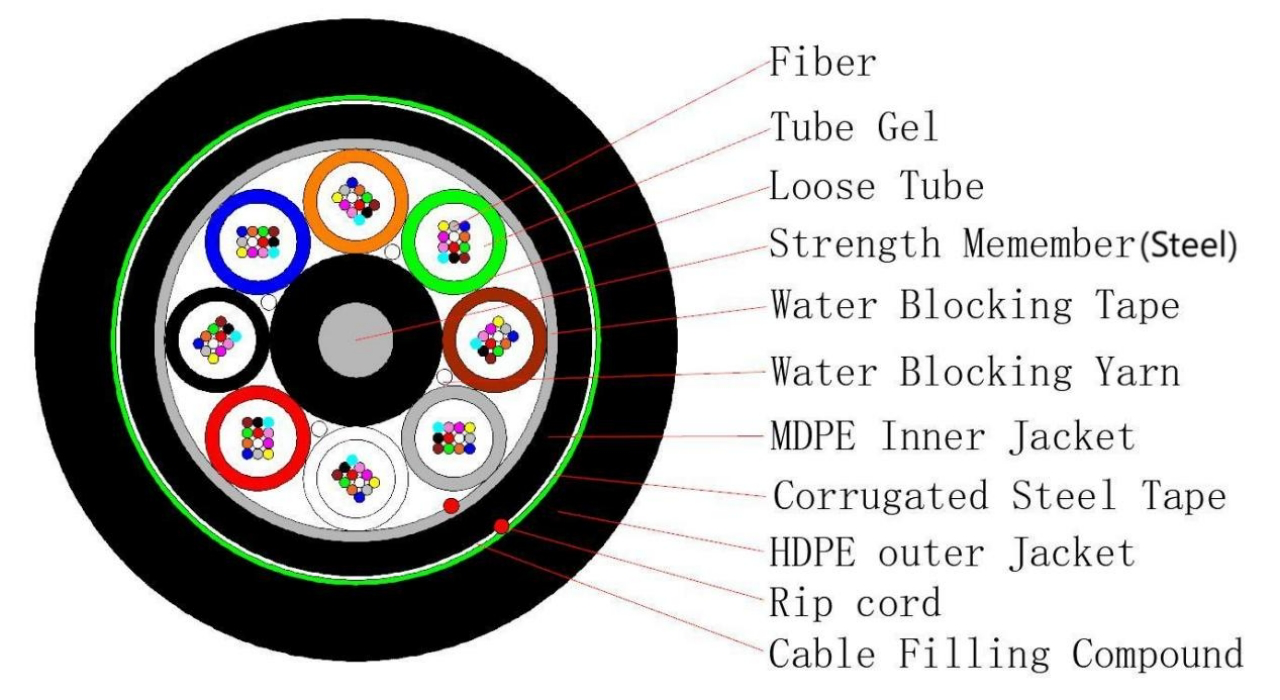

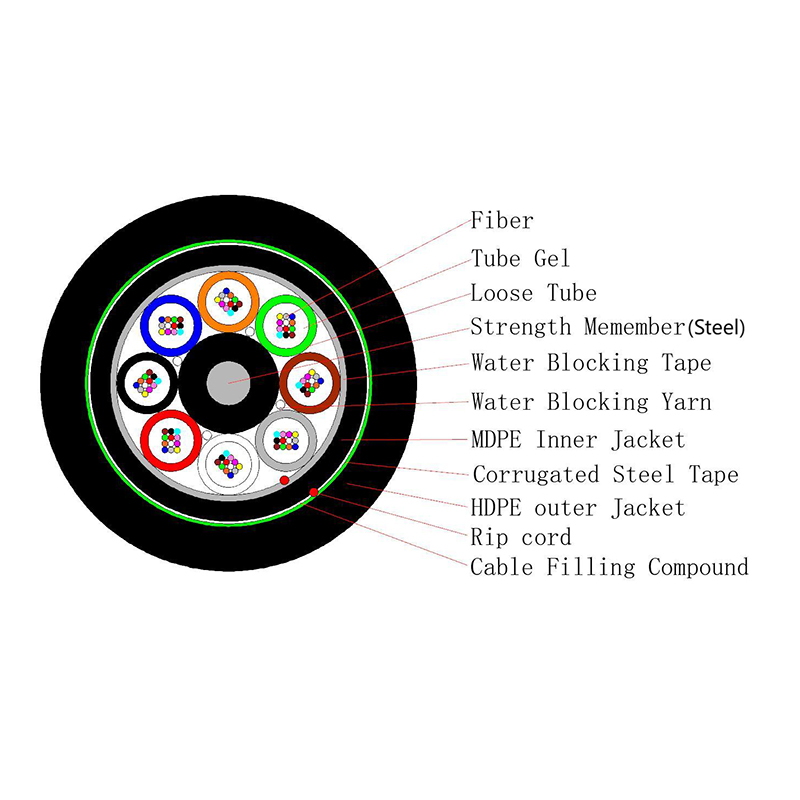

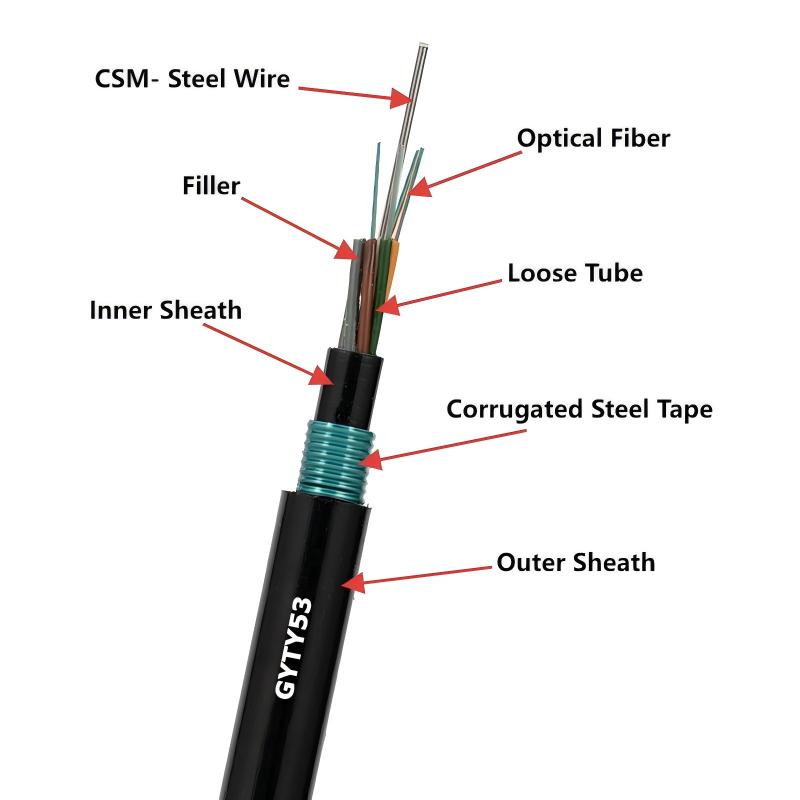

Estructura detallada del cable de fibra óptica blindada de entierro directo Gyty53:
La estructura del cable Gyty53 sigue un diseño de 'protección en capas ', desde la fibra óptica interna hasta la chaqueta exterior, asegurando tanto la integridad de la señal como la resistencia ambiental.
| Capa no. | Nombre de componente | Material y especificaciones | Función |
| 1 | Núcleo de fibra óptica | Fibra de modo único (p. Ej., G.652d, G.657A1) o multi-mode (p. Ej., OM3, OM4); | Transmitir señales ópticas |
| 2 | Tubo suelto | Tubo suelto PBT lleno de gel tixotrópico de bloqueo de agua | Aislamenta la fibra del estrés externo y la humedad |
| 3 | Miembro de la fuerza central | Alambre de acero de alta tensión (galvanizado) o FRP (plástico reforzado con fibra) | Tensión axial del oso (por ejemplo, durante la colocación); evitar el estiramiento/deformación del cable |
| 4 | Cable de núcleo de cable Stranding y relleno | Tubos sueltos varados alrededor del miembro de la fuerza central; Hilo/cinta de bloqueo de agua envuelta alrededor del núcleo del cable | Asegurar la estabilidad del núcleo del cable; Bloquear agua a lo largo de la longitud del cable (bloqueo de agua longitudinal) |
| 5 | Capa de armadura | Cinta de acero corrugada | Resistir la presión lateral (por ejemplo, compactación del suelo, cargas pesadas sobre el suelo); evitar mordeduras de roedores |
| 6 | Chaquetas dobles | Chaqueta interior de educación física + chaqueta de educación física externa | Aislar la armadura del suelo (prevenir el óxido); resistir el envejecimiento UV (si se expuso temporalmente); Resistir la corrosión química (p. Ej., Suelo ácido/alcalino) |

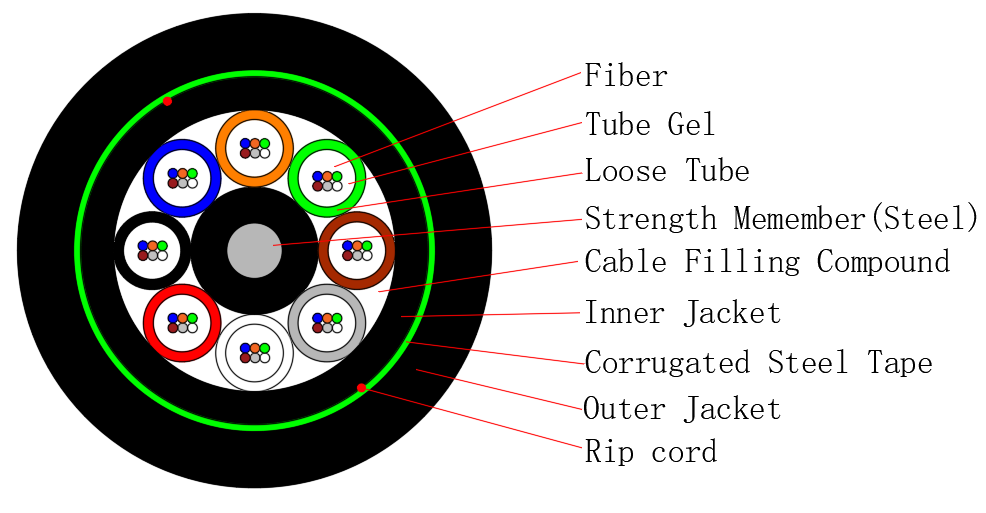

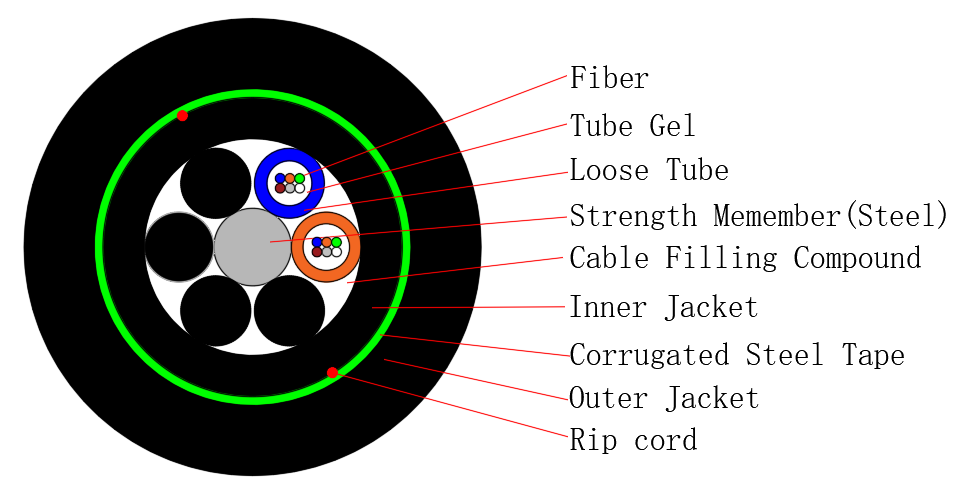

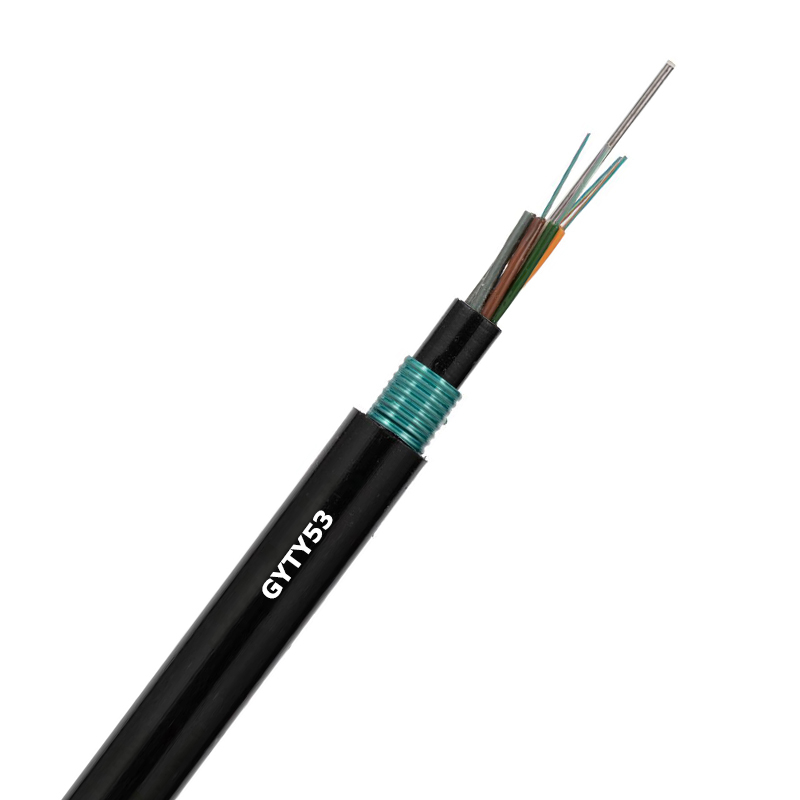

Cable gyty53

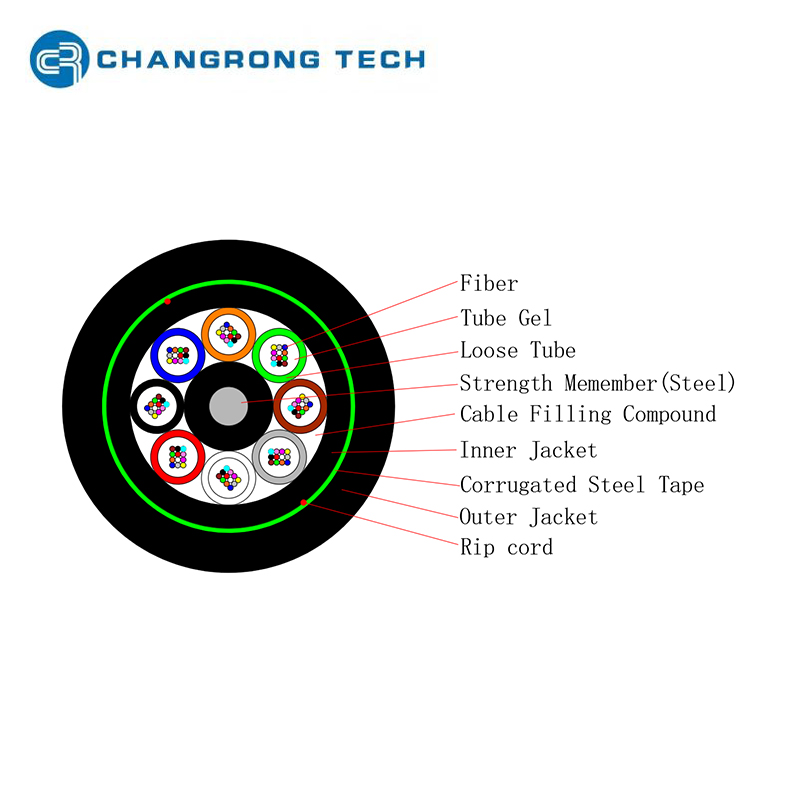

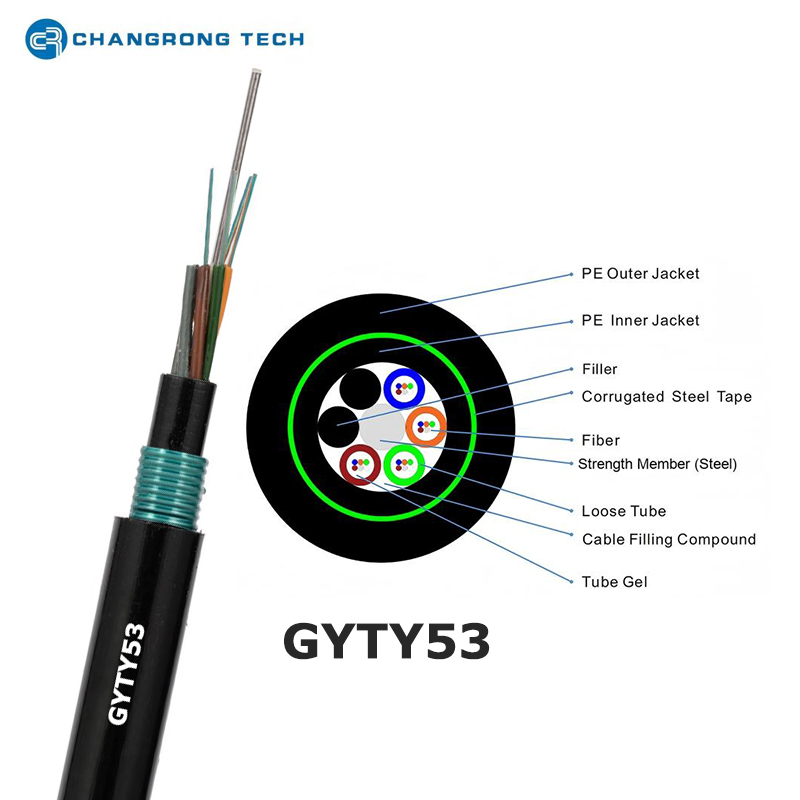

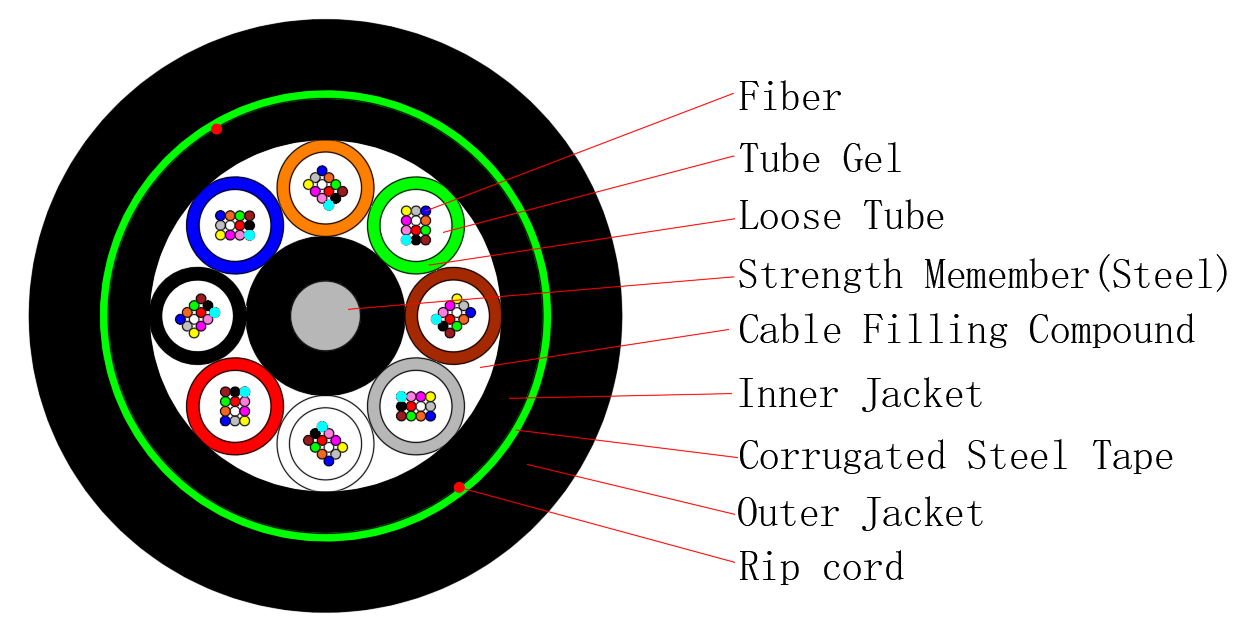

Gyty53-96core
Características del cable de fibra óptica subterránea y subterránea Gyty53:
(1) Excelente resistencia ambiental
Rendimiento impermeable : logra 'Bloqueo de agua completa' a través de tres capas: gel de tubo suelto (bloqueo de agua radial), hilo/cinta de bloqueo de agua (bloqueo de agua longitudinal) y chaquetas de educación física impermeable. Puede soportar la inmersión a largo plazo en aguas subterráneas o inundaciones temporales.
Resistencia a la corrosión : las chaquetas de PE dobles y la cinta de acero galvanizada resisten la corrosión del suelo ácido/alcalino, el agua salada (adecuada para áreas costeras) y productos químicos subterráneos (por ejemplo, infiltración de fertilizantes en tierras de cultivo).
Resistencia de envejecimiento: la chaqueta externa de PE se agrega con aditivos anti-UV, que permite la exposición a corto plazo (por ejemplo, durante la construcción) sin degradación del rendimiento; La vida del servicio alcanza los 20-30 años en condiciones subterráneas normales.
(2) Protección mecánica fuerte
Resistencia a la presión lateral : la armadura de cinta de acero puede soportar una presión lateral de hasta 10kn/100 mm (equivalente a la presión de un vehículo de 10 toneladas que pasa arriba), evitando el daño del núcleo del cable por la compactación del suelo o las cargas pesadas.
Resistencia a la tensión : Miembro de resistencia central (por ejemplo, alambre de acero galvanizado) admite una fuerza de tracción de hasta 15-30 Kn, que cumple con los requisitos de tracción mecánica durante el entierro directo de larga distancia (p. Ej., 100–500m por sección).
Resistencia de roedores y animales : la armadura de cinta de acero es lo suficientemente difícil como para evitar roedores (p. Ej., Moles, ratas) o animales excavadores, una característica esencial para cables subterráneos en áreas rurales o suburbanas.
(3) transmisión de señal estable
La estructura del tubo suelta aísla las fibras ópticas del estrés mecánico externo (estiramiento, flexión), garantizar que el coeficiente de atenuación de la fibra (p. Ej., ≤0.36db/km a 1310 nm para la fibra G.652D) permanezca estable a largo plazo a largo plazo.
El radio de flexión mínimo del cable (estático: 10 × diámetro del cable; dinámico: 20 × diámetro del cable) permite colocar los obstáculos (p. Ej.
(4) rentable y fácil de construir
El diseño de entierro directo elimina la necesidad de tuberías de protección costosas (p. Ej., PVC o tuberías HDPE), reduciendo los costos de ingeniería en un 30–50% en comparación con las soluciones de 'cable + tubería '.
Ligero (en comparación con cables blindados dobles como GYTA53) y flexible, adecuado para la colocación manual o mecánica en varios terrenos (tierra plana, laderas, tierras de cultivo).
Aplicaciones:
Desplegados como cables subterráneos entre intercambios de telecomunicaciones (p. Ej., Conectando intercambios de nivel municipal a nivel del condado) o como cables de acceso para 'fibra a la casa (FTTH) ' en áreas residenciales (enterrados bajo carreteras o cinturones verdes para conectar a cajas de distribución).
Enterrado en tierras de cultivo, huertos o áreas montañosas para proporcionar acceso de banda ancha a los hogares rurales. Resiste el daño de la maquinaria agrícola (por ejemplo, los tractores) y el roedor de roedores, adaptándose a entornos rurales duros.
Puestos en parques industriales (enterrados en las carreteras de fábrica) para conectar talleres de producción, sistemas de monitoreo y centros de datos; Resistente a la corrosión química de las aguas residuales industriales.
Utilizado en áreas costeras (enterrados en suelo afectado por el agua salada) para el monitoreo marino o las redes de comunicación de la ciudad costera, con rendimiento de corrosión contra la sal.
Integrado en proyectos de construcción municipales (por ejemplo, expansión de la carretera, construcción del metro) como cables ópticos subterráneos para el control de la señal de tráfico, el monitoreo de seguridad pública y la transmisión de datos de la ciudad inteligente.

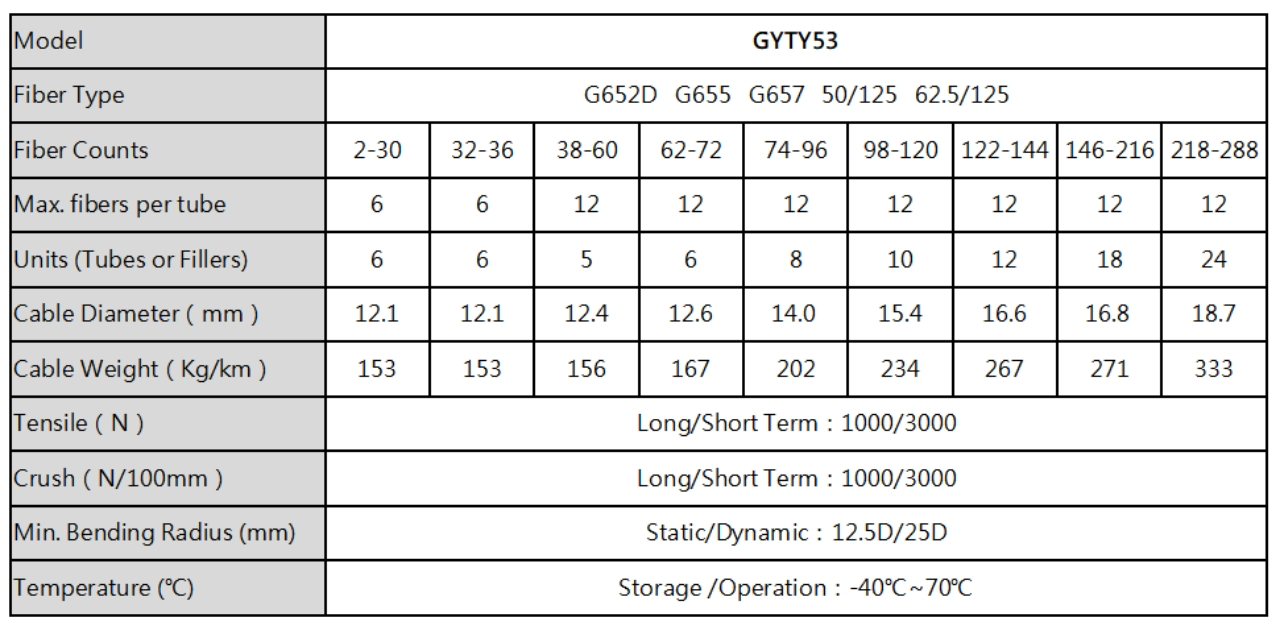

1. Parámetro de estructura
| Modelo | Gyty53 | ||||||||
| Tipo de fibra | G652D G655 G657 50/125 62.5/125 | ||||||||
| Conteo de fibra | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Max. fibras por tubo | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Unidades (tubos o rellenos) | 6 | 6 | 5 | 6 | 8 | 10 | 12 | 18 | 24 |
| Diámetro del cable （mm） | 12.1 | 12.1 | 12.4 | 12.6 | 14.0 | 15.4 | 16.6 | 16.8 | 18.7 |
| Peso del cable （kg/km） | 153 | 153 | 156 | 167 | 202 | 234 | 267 | 271 | 333 |
| Tracción （n） | Largo/corto plazo: 1000/3000 | ||||||||
| Crush （N/100 mm） | Largo/corto plazo: 1000/3000 | ||||||||
| Mínimo Radio de flexión (mm) | Estática/dinámica: 12.5d/25d | ||||||||
| Temperatura (℃) | Almacenamiento /Operación: -40 ℃ ~ 70 ℃ | ||||||||
2. Parámetro de fibra G.652.D (después del cable)
Artículo | Características | Unidad | Valor | |
Geométrico | Diámetro de revestimiento | μm | 125.0 ± 1.0 | |
Revestimiento de no circularidad | % | ≤1.0 | ||
Error de concentricidad de revestimiento de núcleo | μm | ≤0.6 | ||
No circularidad del núcleo | % | ≤12 | ||
Diámetro de recubrimiento | μm | 245 ± 10.0 | ||
Error de concentricidad de revestimiento | μm | ≤12 | ||
Radio curlón | m | ≥4 | ||
Atenuación | Pendiente de dispersión cero s0 | ps/nm²km | ≤0.092 | |
Atenuación de 1625 nm | DB/km | ≤0.30 | ||
1383 +/- Atenuación de 3 nm | DB/km | ≤0.36 | ||
Atenuación de 1310 nm | DB/km | ≤0.36 | ||
Atenuación de 1550 nm | DB/km | ≤0.22 | ||
Discontinuidad de puntos (1310nm y 1550nm) | db | ≤0.05 | ||
Atenuación a 1285 nm ~ 1330 nm en comparación con 1310nm | db | ≤0.03 | ||
Atenuación a 1485 nm ~ 1580 nm en comparación con 1550 nm | db | ≤0.03 | ||
Longitud de onda de dispersión cero λ0 | Nuevo Méjico | 1300≤λ 0≤1324 | ||
Dispersión | 1285 ~ 1339 nm dispersión | ps/nm/km | ≤3.5 | |
1271 ~ 1360 nm dispersión | ps/nm/km | ≤5.3 | ||
Dispersión de 1550 nm | ps/nm/km | 13.3 ~ 18.6 | ||
Valor de MFD nominal （1310nm） | μm | 8.6-9.5 | ||
Tolerancia a MFD | μm | ± 0.4 | ||
Flexión | Longitud de onda de corte de cable λcc | Nuevo Méjico | ≤1260 | |
Atenuación inducida por macro-Bend de 1550 nm （100 gurns con diámetro de 60 mm） | db | ≤0.5 | ||
PMD | Q | 0.01% | ||
Fibra individual máxima | ps/√km | 0.2 | ||
M | 20 cables | |||
3. Identificación de color para fibra y tubo
No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Azul | Naranja | Verde | Marrón | Pizarra | Blanco | Red | Negro | Amarillo | Violeta | Rosa | Agua |
Longitud del carrete :
Normalmente 2 km, 3 km, 4 km, 5 km (como su solicitud)
Opciones de batería : tambor de madera fumigado, tambor de madera reforzado con acero, tambor de madera contrachapada.
Marcado de cable y batería de acuerdo con los requisitos del cliente.
