GYTS53 Double CST Armor subterráneo Cable de fibra óptica enterrada directa

Gyts53 Tubo suelto colado al aire libre Cape de fibra óptica subterránea de acero blindado con cinta directa blindada

Descripción:

GYTS53 CABA DE DOBLE DOBLE CABLE DE DOBLE DE CINTA DE ACERADO DOBLE  es un cable de fibra óptica al aire libre altamente resistente diseñado específicamente para escenarios Integra múltiples capas protectoras para resistir condiciones subterráneas duras (p. Ej., Presión del suelo, humedad, corrosión, daño en roedores) al tiempo que garantiza la transmisión de señal óptica estable. Se utiliza ampliamente en redes de comunicación de larga distancia, infraestructura municipal y sistemas de retorno industrial. de entierro directo subterráneo .

Its core function is to transmit optical signals over long distances (tens to hundreds of kilometers) in underground environments, with fiber counts ranging from 2 to 288 cores (common specifications: 12core, 24core, 48core, 96core, 144core) and support for both single-mode (SM, eg, G.652D, G.657A1) and multimode (MM, eg, OM3, OM4) Fibras.

Estructura detallada del cable de fibra óptica de entierro directo GYTS53 Double Armor Direct Fiber:

Las 2-288 fibras se colocan en tubos sueltos hechos de alto módulo de plástico y se llenan de gel. Los tubos (y los rellenos) están varados alrededor del miembro de resistencia central metálica (alambre de acero) para formar el núcleo del cable. Una cinta de acero corrugada (CST) está blindada longitudinalmente sobre el núcleo del cable, que se llena con el compuesto de bloqueo de agua. Luego, el núcleo del cable está cubierto con una chaqueta interna de PE. Después de otra cinta de acero corrugada (CST) está blindada longitudinalmente sobre la chaqueta interior, finalmente el cable se completa con una chaqueta externa PE.

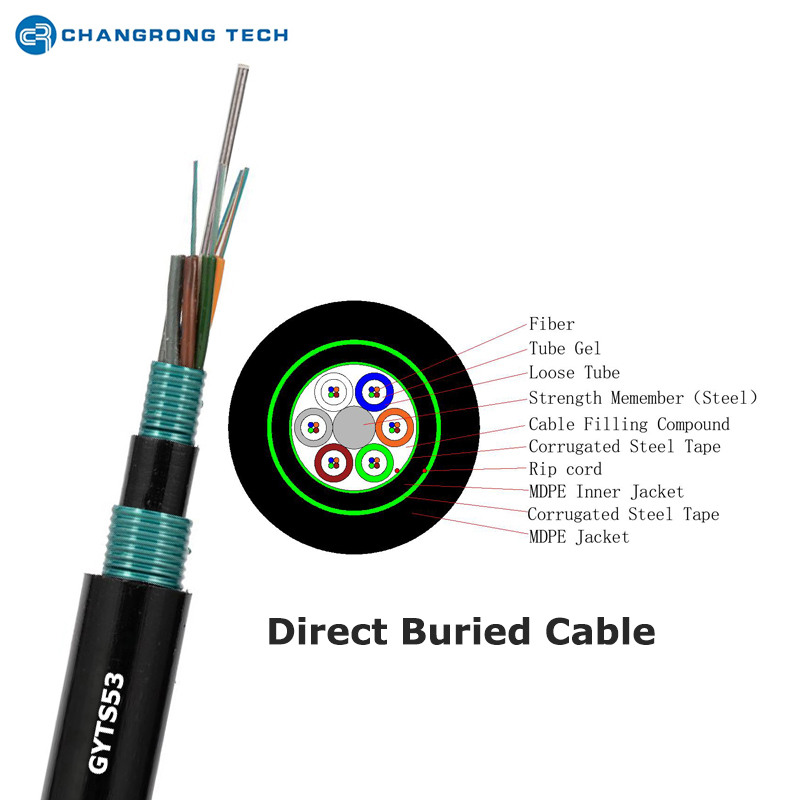

Cable de entierro directo GYTS53

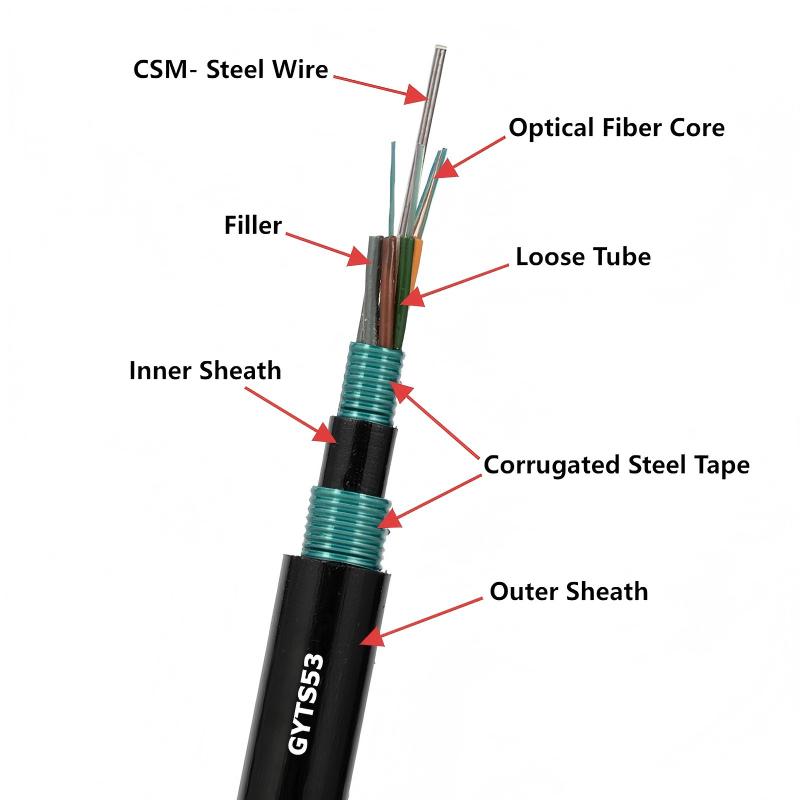

Estructura gyts53

Características del cable óptico de Fibe Direct Buried Direct Buried Direct Direct Byts53 Double CST:

(1) Excelente resistencia ambiental subterránea

• Bloqueo de humedad y agua : el tubo suelto está lleno de gel de bloqueo de agua, y la capa de variedad utiliza un compuesto de bloqueo de agua, evitando efectivamente la filtración longitudinal de agua (un riesgo común en cables subterráneos debido a la humedad del suelo o al agua subterránea).

• Resistencia a la corrosión : las cintas de acero galvanizadas resisten la óxido de la humedad del suelo, y la vaina externa PE es inerte para la mayoría de los productos químicos del suelo (ácidos, álcalis, sales), asegurando una vida útil de 20 a 30 años.

• Protección de roedores y plagas : la armadura de cinta de acero doble es lo suficientemente difícil como para resistir roedores por roedores (por ejemplo, ratas, lunares) o daños por insectos subterráneos, crítico para áreas de entierro rurales o de cinturón verde.

(2) rendimiento mecánico fuerte

• Resistencia a la tracción : el miembro de resistencia central (alambre de acero/FRP) y la estructura colada permiten que el cable resistir las fuerzas de tracción de 1500–3000N (dependiendo del recuento de fibras), adecuado para tirar durante la instalación sin zanjas (por ejemplo, perforación direccional horizontal).

• Resistencia a la presión lateral : las cintas de acero dobles pueden tener una presión lateral de ≥10kn/100 mm, evitando la deformación del cable o la rotura de la fibra de la compactación del suelo (por ejemplo, tráfico del vehículo por encima de la ruta de entierro).

• Resistencia al impacto : la espesa capa externa y las cintas de acero absorben el impacto de las rocas o los equipos de construcción durante la instalación.

(3) transmisión óptica estable

• El diseño del tubo suelto desacopla la fibra óptica del estrés mecánico externo (p. Ej., Flexión, estiramiento), minimizando la pérdida de microbios (una causa importante de la atenuación de la señal).

• Admite amplias temperaturas de funcionamiento: -40 ° C a +70 ° C, adaptándose a climas extremos (regiones frías del norte o áreas sur calientes).

(4) Instalación y mantenimiento fáciles

• Estructura flexible : el diseño del tubo suelto varado hace que el cable sea fácil de doblar (radio de flexión mínimo: 10 × diámetro del cable para instalación estática, 20 × para instalación dinámica), adecuado para zanjas estrechas o rutas curvas.

• Identificación clara : los tubos sueltos están codificados por colores (por ejemplo, azul, naranja, verde) para una identificación de núcleo de fibra rápida durante el empalme o el mantenimiento.

Aplicaciones:

(1) Redes troncales de telecomunicaciones

• Utilizado como la 'columna vertebral subterránea' para los operadores de telecomunicaciones (por ejemplo, China Mobile, AT&T) para conectar ciudades, distritos o centros de datos. Transmite señales de gran capacidad (p. Ej., 5G, Backhaul de FTTX) a largas distancias con baja atenuación.

(2) Infraestructura municipal

• Integrado en proyectos municipales como la reconstrucción de carreteras, la construcción del metro o las redes de ciudades inteligentes. Enterrado debajo de las carreteras, aceras o cinturones verdes para evitar la interferencia sobre el suelo (por ejemplo, construcción, clima).

(3) Comunicación del sistema de energía

• Utilizado en cuadrículas eléctricas (p. Ej., Líneas de transmisión de 110kV/220kV) para 'Integración de comunicación de energía ' (complemento subterráneo de OPGW). Transmite datos operativos (p. Ej., Monitoreo de cuadrícula, señales de protección de retransmisión) entre subestaciones, con una armadura de acero resistente a la interferencia electromagnética (EMI) de las líneas de alto voltaje.

(4) áreas industriales y mineras

• Enterrado en parques industriales, minas o campos petroleros para conectar las instalaciones de producción (por ejemplo, fábricas, equipos mineros). El diseño resistente a la corrosión y a prueba de roedores se adapta a entornos industriales duros (p. Ej., Emisiones químicas, suelo de la mina).

(5) Redes rurales y suburbanas

• Implementado en proyectos de banda ancha rural (por ejemplo, 'banda ancha al pueblo ') donde los postes sobre el suelo son difíciles de instalar. El entierro directo en tierras de cultivo o caminos de tierra reduce los costos de mantenimiento y evita el daño por viento o tormentas.
