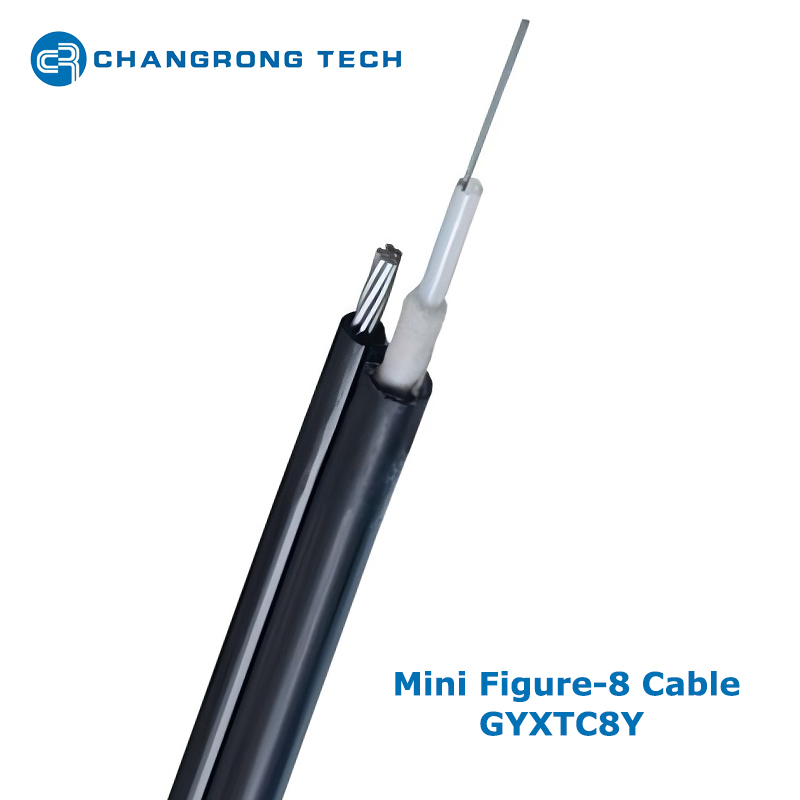

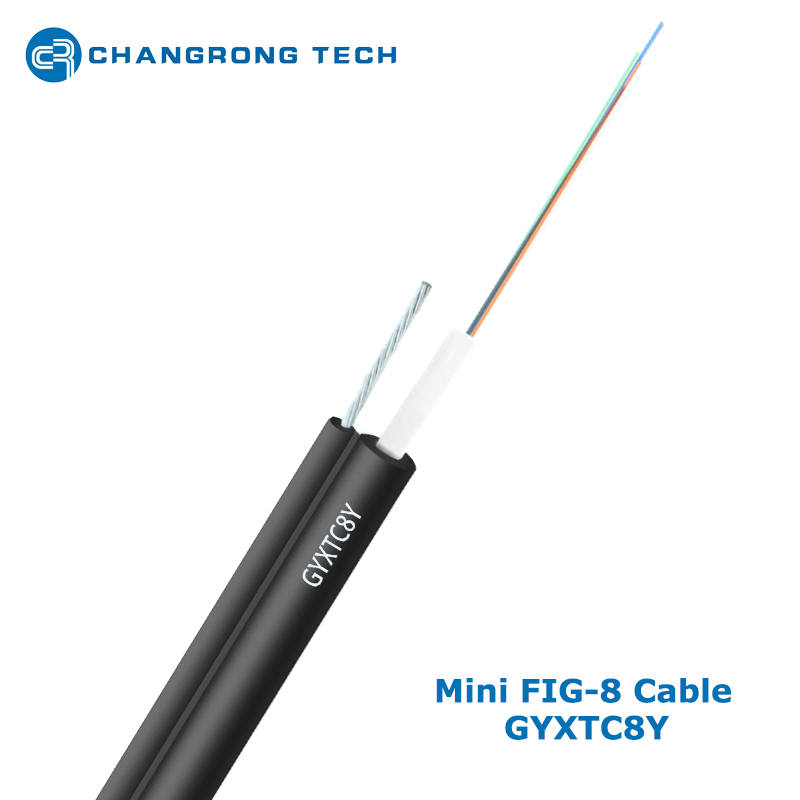

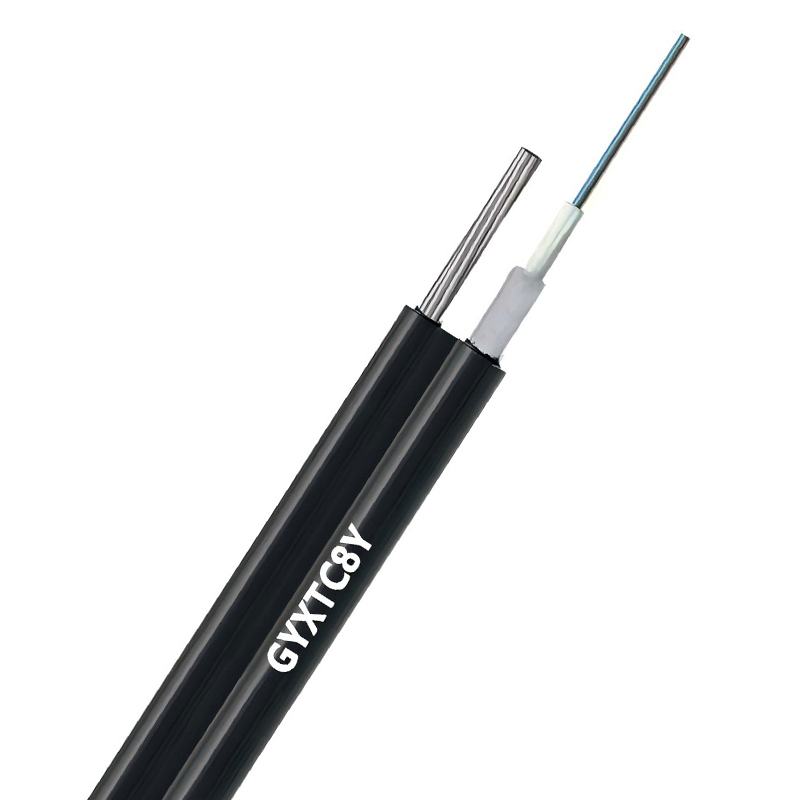

Cable de fibra óptica aéreo autoportante figura 8 no blindado Uni-Tube GYXTC8Y


Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

2 núcleos - 24 núcleos, tubo uni-suelto relleno de gel, no blindado, estructura integrada en forma de 8, alambres de acero trenzados (o alambre de acero simple) como mensajero autoportante, cubierta de PE negra

2km/3km/4km por tambor

Modelo:
GYXTC8Y
Marca del producto:
CHANGRONG TECH

Cable de fibra óptica GYXTC8Y Cable de fibra óptica figura 8 Figura 8 Cable aéreo Cable FIG-8 no blindado Fig-8 Cable aéreo autoportante Cable Uni-Tubo Figura 8 Mini fig8 cable aéreo Cable FIG-8 GYXTC8Y Cable de fibra óptica

Descripción del Producto

Parámetros técnicos

Embalaje y envío

GYXTC8Y Uni-Tube Mini figura 8 no blindada Cable de fibra óptica aéreo autoportante de 2 núcleos - 24 núcleos

Modelo	GYXTC8Y
Conteo de fibra	2/4/6/8/12/24 núcleos
Estructura	Diseño de la Figura 8
Tubo	Tubo suelto único
Cable mensajero	Alambre de acero simple o alambres de acero trenzados
A prueba de humedad	Compuesto de relleno de cables
Armadura	No blindado
Funda exterior	PE negro (polietileno)
Solicitud	Tendido Aéreo Autoportante
Longitud del tambor	2 km, 3 km, 4 km

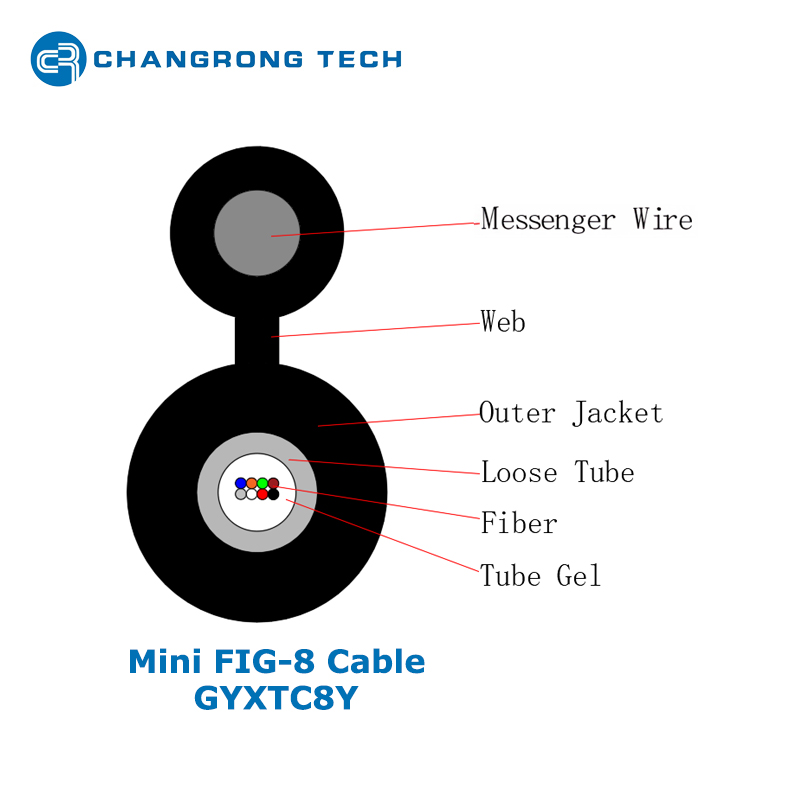

Cable Aéreo FIG8 GYXTC8Y (9)

Descripción:

GYXTC8Y es un mini cable de fibra óptica de tubo suelto autoportante en forma de 8 para exteriores sin armadura metálica . Adopta un diseño de tubo holgado único (uni-tubo) , que alberga de 2 a 24 fibras ópticas en su interior.

El cable integra la unidad de fibra óptica y el cable mensajero de acero galvanizado en una funda exterior integrada de HDPE en forma de 8 conectada por una red. Gracias al mensajero de acero incorporado, no se requieren cables de suspensión adicionales para la instalación aérea.

Las opciones de fibra disponibles incluyen monomodo G.652D, G.657A1/A2 o multimodo OM1/OM2/OM3/OM4. Es liviano, compacto y optimizado para redes aéreas de acceso de tramos cortos..

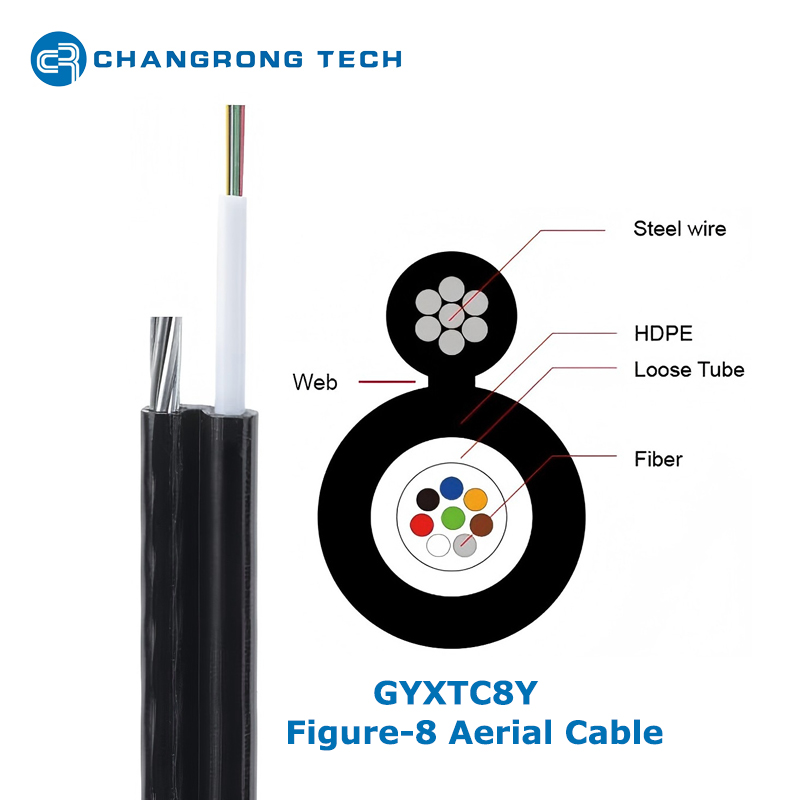

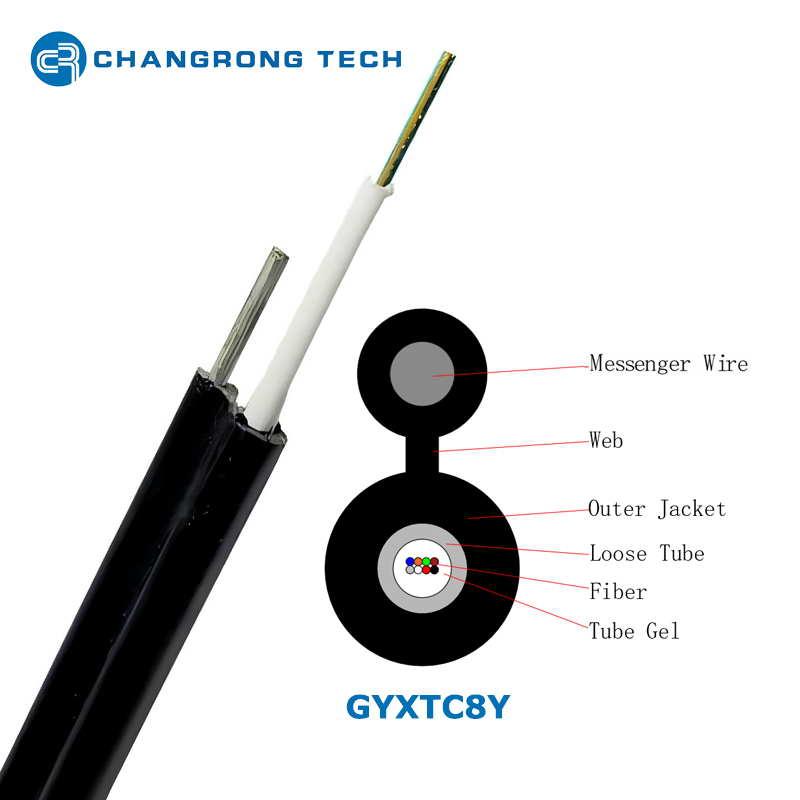

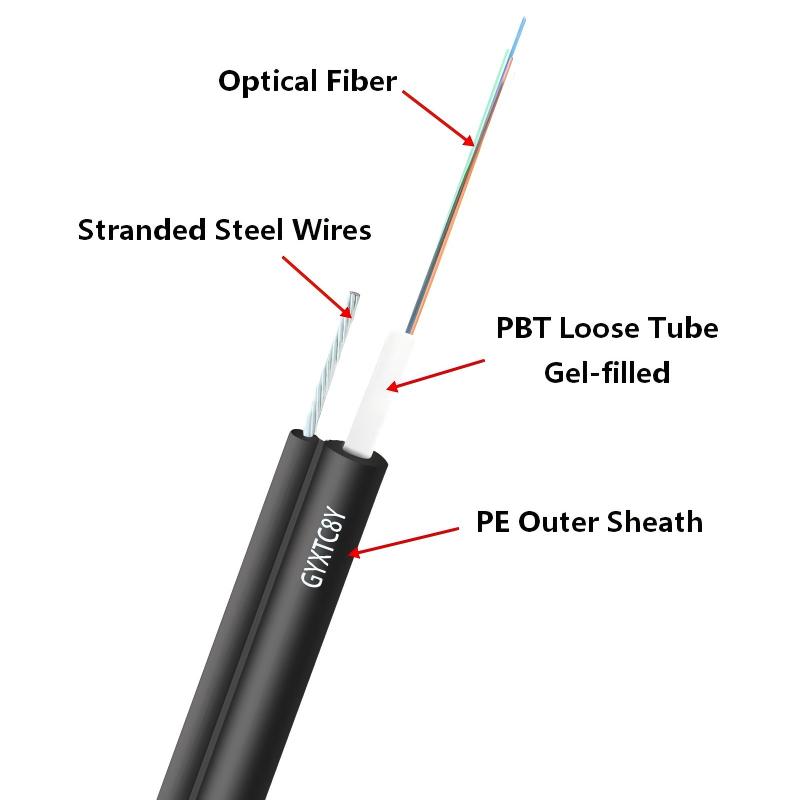

Estructura detallada del cable GYXTC8Y Mini FIG8:

Capa (de interior a exterior)	Composición y función
1. Fibras ópticas coloreadas	Fibras monomodo/multimodo de 2 a 24 núcleos con codificación de colores estándar
2. Compuesto de llenado de tubos	Gelatina impermeable dentro del tubo suelto para proteger las fibras contra la humedad y el estrés mecánico.
3. Tubo suelto de PBT	Tubo holgado único de alta resistencia y resistente a la hidrólisis que alberga todas las fibras.
4. Alambre mensajero de acero galvanizado	Un solo alambre de acero o alambres de acero trenzados, elemento portador de tensión independiente en el círculo superior del perfil en forma de 8
5. Funda exterior de PE integrada	Funda continua extruida de PE (polietileno) en forma de 8 que une la unidad de fibra y el cable mensajero a través de una red de conexión

Nota:

Diseño no blindado : sin cinta de acero ni armadura metálica dentro de la unidad óptica.
Se pueden agregar hilos de Kevlar Aramid (opcional) a pedido, rodeando el tubo suelto para reforzar la tracción.

Cable gyxtc8s

Diagrama de estructura de GYXTC8S

Características del cable aéreo GYXTC8Y Mini FIG8:

Estructura autoportante integrada en forma de mini 8; elimina el cable de suspensión separado y reduce el costo de construcción aérea
Diseño compacto unitubular, diámetro exterior pequeño, peso ligero y buena flexibilidad para el enrutamiento
El exceso de longitud de fibra controlado con precisión garantiza un rendimiento óptico estable bajo tensión y un amplio rango de temperaturas.
Tubo holgado de PBT con resistencia a la hidrólisis; El compuesto de relleno de tubos proporciona un bloqueo confiable del agua para las fibras.
La funda de HDPE resistente a la intemperie ofrece un rendimiento anti-UV y antienvejecimiento para ambientes elevados al aire libre.
Diseño liviano no blindado adecuado para tendido aéreo de tramos cortos
Temperatura de funcionamiento: -40 ℃ ~ +70 ℃
Radio de curvatura: Estático ≥10×cable OD; Dinámico ≥20×cable OD

Aplicaciones:

Distribución aérea exterior FTTH / FTTB y cable de acometida para suscriptores
Cableado aéreo de tramos cortos entre postes de servicios públicos, edificios y comunidades
Rutas de fibra aérea de la red de acceso rural
Enlaces de comunicación exterior de campus, parque industrial y zona residencial.
Secciones aéreas de sucursales de la red de acceso metropolitana
Red de área local (LAN) troncal aérea exterior con pequeña capacidad de fibra

Preguntas frecuentes:

P1: ¿Cuál es la luz aérea máxima permitida?

Diseñado para instalaciones aéreas de tramos cortos . Luz normal recomendada: 30 a 80 metros. Los tramos más largos necesitan cálculos mecánicos y especificaciones personalizadas de cables mensajeros; sugerimos consultar datos de ingeniería antes de la colocación.

P2: ¿Necesita un cable mensajero adicional durante la instalación?

No. El perfil en forma de 8 integra un cable mensajero de acero galvanizado y una unidad de fibra como un solo cable. No se requiere cable de suspensión adicional, lo que reduce el costo de material de construcción y mano de obra.

P3: ¿Puedo obtener una funda de longitud y color personalizados?

Longitud estándar: 2km / 4km por tambor (negociable). La funda negra es estándar. Se pueden personalizar otros colores (como el negro con franja roja) según la cantidad mínima de pedido.

P4: ¿Es este cable un cable de bajada FTTH?

Pertenece al cable de distribución aérea para exteriores, diferente del cable de bajada plano pequeño. Se utiliza para enlaces aéreos troncales comunitarios, conectando poste a poste o edificio a edificio; no el cable de bajada final del suscriptor interior.

P5: ¿Este cable está blindado?

No. GYXTC8Y no está blindado. No hay cinta de acero ni armadura metálica alrededor del tubo suelto. La protección a la tracción para la unidad de fibra se basa en hilo de aramida (diseñado bajo pedido); La carga aérea total la soporta un cable mensajero de acero galvanizado.

Identificación del color de la fibra

No.	1	2	3	4	5	6	7	8	9	10	11	12
Color	Azul	Naranja	Verde	Marrón	Pizarra	Blanco	Red	Negro	Amarillo	Violeta	Rosa	Agua

Parámetro de estructura

Modelo	GYXTC8Y
Tipo de fibra	G652D G655 G657 50/125 62.5/125
Conteo de fibra	2-12	24
Max.Fibers por tubo	12	24
Diámetro del cable (mm)	6,0*11,5	6,5*12,0
Peso del cable (Kg/km)	60	65
Cable mensajero (mm)	2.0
Tensión (n)	Largo/Corto Plazo: 600/1800
Crush (n/100 mm)	Largo/Corto Plazo: 600/1500
Mínimo Radio de flexión (mm)	Estático/Dinámico: 10D/20D
Temperatura (℃)	Almacenamiento/Operación: -40 ℃ ~ 70 ℃

Parámetro de Fibra G.652D (Después del Cable)

Artículo	Características		Unidad	Valor
Geométrico	Diámetro de revestimiento		μm	125,0±1,0
	Revestimiento de no circularidad		%	≤1.0
	Error de concentricidad de revestimiento de núcleo		μm	≤0.6
	Núcleo No circularidad		%	≤12
	Diámetro de recubrimiento		μm	245±10,0
	Error de concentricidad de revestimiento		μm	≤12
	Radio curlón		m	≥4
Atenuación	Pendiente de dispersión cero s₀		ps/nm²km	≤0,092
	Atenuación de 1625 nm		DB/km	≤0,30
	Atenuación de 1383+/-3 nm		DB/km	≤0,36
	Atenuación de 1310 nm		DB/km	≤0,36
	Atenuación de 1550 nm		DB/km	≤0,22
	Punto de discontinuidad (1310 nm y 1550 nm)		db	≤0.05
	Atenuación a 1285 nm ~ 1330 nm en comparación con 1310 nm		db	≤0.03
	Atenuación a 1485 nm ~ 1580 nm en comparación con 1550 nm		db	≤0.03
	Longitud de onda de dispersión cero λ₀		Nuevo Méjico	1300≤λ≤1324₀
Dispersión	Dispersión de 1285~1339nm		ps/mn/km	≤3.5
	Dispersión de 1271 ~ 1360 nm		ps/mn/km	≤5.3
	Dispersión de 1550 nm		ps/mn/km	13,3~18,6
	Valor nominal MFD (1310 nm)		μm	8,6-9,5
	Tolerancia del MFD		μm	±0,4
Doblar	Longitud de onda de corte de cable λcc		Nuevo Méjico	≤1260
	Atenuación inducida por macroflexión de 1550 nm (100 vueltas con un diámetro de 60 mm)		db	≤0.5
	PMD	Q		0,01%
		Fibra individual máxima	ps/√km	0.2
		M		20 cables
