¿Está diseñando una red de fibra para exteriores y tiene dificultades con las opciones de cable? Seleccionar el diseño estructural incorrecto puede provocar fallas prematuras de la red o gastos de instalación inesperados. En este artículo, conocerá las diferencias fundamentales entre las configuraciones de unitubo central y de tubo holgado trenzado. Examinaremos cómo esta elección afecta la eficiencia de implementación de su red y el costo a largo plazo. Seleccionar el cable aéreo Figura 8 ideal optimiza directamente el presupuesto de su infraestructura y la estabilidad de la transmisión.
● Un cable aéreo en forma de 8 presenta un cable mensajero de acero integrado que agiliza el despliegue al eliminar la necesidad de instalaciones de mensajería separadas.
● Los diseños unitubo centrales ofrecen un perfil compacto y liviano que se adapta mejor a recuentos de fibras bajos a medianos en enlaces simples de punto a punto.
● Los diseños de tubos sueltos trenzados brindan una protección mecánica superior, un alto número de fibras y una excelente flexibilidad de acceso a mitad del tramo para redes complejas.
● La resistencia ambiental difiere entre los dos, con configuraciones trenzadas que ofrecen un mejor alivio de tensión en condiciones de mucho viento y carga de hielo pesado.
● El costo total de propiedad equilibra los costos de material iniciales más bajos de las opciones unitubo con la escalabilidad superior y la eficiencia de reparación de los cables de tubo trenzado.

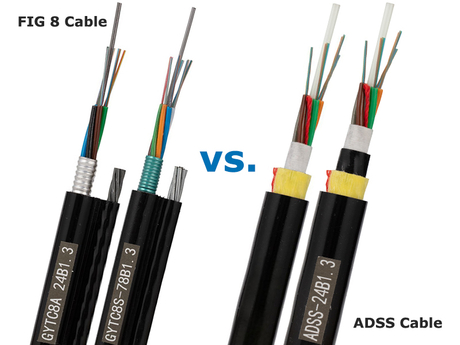

¿Qué hace que un cable aéreo en forma de 8 sea único?
Los despliegues aéreos de fibra óptica requieren una integridad estructural sólida para soportar el estrés ambiental continuo. Un cable aéreo FIG8 resuelve este desafío incorporando un cable mensajero de acero de alta resistencia directamente en la funda exterior. Cuando se ve en sección transversal, esta combinación que se asemeja al número ocho crea una estructura autoportante.
Al integrar el mecanismo de soporte, los equipos de instalación pueden tirar y tensar todo el conjunto en una sola operación. Elimina el proceso separado y laborioso de amarrar un cable de fibra tradicional a un hilo mensajero independiente. Este enfoque integrado reduce significativamente la carga total colocada en los postes de servicios públicos. También acelera los plazos de implementación en amplias redes exteriores, lo que la convierte en la opción preferida de los proveedores de telecomunicaciones B2B.

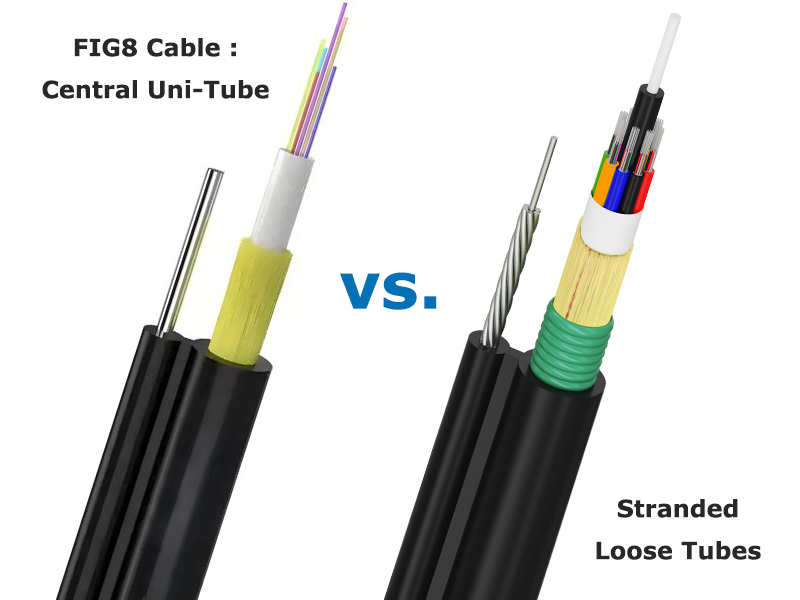

Estructura central Unitubo explicada
La arquitectura unitubo central utiliza un enfoque sencillo y eficiente para la carcasa de fibra. En esta configuración, múltiples fibras ópticas residen juntas dentro de un único tubo suelto de plástico ubicado en el centro. Este tubo central está lleno de un compuesto de gel resistente al agua para proteger las fibras de vidrio de la penetración de humedad. Se envuelven hilos o cintas que bloquean el agua alrededor del tubo central para brindar protección adicional contra la humedad.
Los miembros de resistencia, generalmente alambres de acero o varillas de plástico reforzado con vidrio, corren paralelos al tubo central dentro de la cubierta exterior de polietileno para proporcionar resistencia a la tracción. Este diseño maximiza la densidad de la fibra dentro de un diámetro exterior pequeño. Proporciona una protección mecánica confiable al tiempo que mantiene un perfil estructural altamente compacto.
Nota: Las estructuras unitubulares centrales suelen presentar secciones transversales más pequeñas, lo que las hace muy efectivas para uniones de postes en espacios limitados.
Estructura de tubo suelto trenzado explicada
El diseño de tubo holgado trenzado utiliza una arquitectura modular construida alrededor de un miembro central de resistencia. En lugar de un solo tubo, este cable contiene múltiples tubos de protección trenzados helicoidalmente alrededor de una varilla central de fibra de vidrio o acero. Cada tubo protector individual contiene una cantidad específica de fibras coloreadas sumergidas en un gel bloqueador de agua.
Las varillas de relleno vacías se utilizan para mantener una geometría de cable perfectamente redonda y equilibrada cuando el número de fibras no requiere todos los tubos disponibles. Una cinta bloqueadora de agua envuelve todo el haz de núcleos trenzados antes de aplicar las capas protectoras exteriores. Esta configuración de múltiples tubos aísla las delicadas fibras ópticas de tensiones mecánicas externas, lo que permite que el cable se doble y flexione de forma más segura durante el despliegue.
Diferencias clave de diseño
La principal diferencia estructural radica en cómo se organizan los elementos de fibra dentro de la funda protectora exterior. El unitubo central se basa en una cámara principal, mientras que el diseño trenzado separa las fibras en subtubos distintos e independientes. Esta variación estructural afecta fundamentalmente el peso, la flexibilidad y las dimensiones del diámetro exterior del cable.
Característica | Diseño central Unitubo | Diseño de tubo suelto varado |
Disposición del tubo | Tubo central único | Múltiples tubos trenzados alrededor de un núcleo. |
Separación de fibras | Todas las fibras comparten un tubo. | Fibras aisladas en tubos independientes. |
Diámetro del cable | Más pequeño y compacto | Diámetro exterior total más grande |
Acceso a mitad del tramo | Es más difícil aislar paquetes específicos | Fácil de abrir un único tubo protector |
Recuento máximo de núcleos | Generalmente limitado ( 2-24 núcleos ) | Muy alta capacidad (hasta 144 núcleos o más) |
Esta disposición estructural determina directamente cómo los técnicos manipulan el cable durante las operaciones de empalme y mantenimiento. También determina qué tan bien el cable absorbe cargas mecánicas durante cambios ambientales severos.
Capacidad y escalabilidad de la fibra
Los requisitos de escalamiento de la red representan un factor principal al elegir entre estas dos arquitecturas estructurales de cable. Los diseños unitubo centrales funcionan excepcionalmente bien para requisitos de recuento de núcleos más bajos, normalmente con un límite de entre 24 y 48 fibras. Empaquetar más fibras en un solo tubo aumenta el riesgo de pérdidas por microflexión y dificulta mucho la identificación de fibras individuales para los técnicos de campo.
Los diseños de tubos holgados trenzados ofrecen una escalabilidad superior para ampliar las redes empresariales. Se adaptan fácilmente a altas capacidades de núcleo, que van desde 12 a 144 fibras o más dentro de un solo conjunto de cables. Este enfoque de múltiples tubos permite a los operadores de redes asignar tubos específicos a diferentes centros de distribución o futuros proyectos de expansión sin alterar las fibras activas restantes.
Resistencia mecánica y ambiental
La infraestructura aérea enfrenta constantes amenazas ambientales, incluidas fuertes ráfagas de viento, cambios de temperatura y acumulación espesa de hielo. Los cables trenzados de tubo holgado ofrecen una protección mecánica superior en condiciones de alta tensión. La torsión helicoidal de los tubos protectores alrededor del miembro de resistencia central crea un exceso de longitud de fibra incorporado. Cuando el viento o el hielo estiran el cable, los tubos se mueven ligeramente, evitando que la tensión física se transfiera directamente a las fibras de vidrio internas.
Los diseños unitubo centrales carecen de esta sofisticada mecánica interna de alivio de tensión. Cuando un cable unitubo se estira bajo cargas pesadas de hielo, las fibras internas experimentan tensión de tracción mucho antes. Dependen en gran medida de los miembros de resistencia externos de la cubierta y del cable mensajero de acero integrado para absorber todas las fuerzas ambientales.
Consejo: Para regiones geográficas propensas a tormentas de hielo invernales severas, dé prioridad a los diseños de tubos sueltos trenzados para proteger la integridad de la señal contra el estiramiento del cable.
Integridad de la señal y características de pérdida
La atenuación de la señal y las pérdidas por flexión pueden degradar el rendimiento general de la transmisión en enlaces aéreos de larga distancia. La estructura de tubo suelto trenzado destaca por prevenir la microflexión porque las fibras individuales disfrutan de más libertad de movimiento dentro de sus cámaras separadas llenas de gel. Este diseño minimiza los puntos de presión localizados en el núcleo de vidrio, lo que garantiza un rendimiento de señal constante incluso cuando el cable se flexiona significativamente.
Los cables unitubo centrales son más susceptibles a pérdidas por macroflexión y microflexión cuando se someten a giros bruscos o bucles de almacenamiento estrechos. Debido a que todas las fibras ocupan el mismo espacio, pueden agruparse durante los ciclos de contracción de temperatura. Esta limitación estructural requiere que el personal de instalación mantenga un estricto cumplimiento de las pautas de radio de curvatura mínimo durante el despliegue.
Eficiencia de instalación
El manejo de campo y la eficiencia de la instalación impactan directamente los cronogramas de implementación y los presupuestos generales de mano de obra del proyecto. Los cables unitubo centrales son más ligeros y flexibles, lo que simplifica las operaciones de tracción y reduce la carga física en el hardware de instalación. Los equipos pueden maniobrar estos cables compactos alrededor de configuraciones de postes complejas con un mínimo esfuerzo físico.
Las opciones de tubos sueltos trenzados son más pesadas y rígidas debido a su construcción multicapa y miembros centrales de resistencia. Requieren soportes de montaje más robustos, equipos tensores más pesados y un manejo cuidadoso para evitar que se doblen. Sin embargo, la estructura trenzada simplifica la preparación del empalme en las juntas de distribución porque los técnicos pueden separar y organizar rápidamente los distintos tubos de protección codificados por colores.
Costos iniciales de material e instalación.
El presupuesto inicial a menudo impulsa el proceso de selección inicial de productos en implementaciones de redes a gran escala. Las opciones unitubo centrales requieren menos materias primas y un proceso de fabricación más simple, lo que las convierte en la opción de compra más económica. El menor peso de los cables unitubo también se traduce en menores costos de envío y requisitos de hardware de poste menos exigentes, lo que reduce la inversión inicial en implementación.
Los cables trenzados de tubo holgado exigen una mayor inversión inicial en material debido a su complejo proceso de fabricación de múltiples tubos y al mayor volumen de materia prima. Los accesorios de montaje asociados, las abrazaderas sin salida y los ganchos de suspensión también deben estar clasificados para cargas más pesadas, lo que aumenta el costo inicial de la infraestructura.
Costos de mantenimiento y reparación
Los costos operativos a largo plazo pueden eclipsar rápidamente cualquier ahorro obtenido durante la fase de compra inicial. Los cables unitubo centrales complican las operaciones de reparación cuando una línea aérea sufre daños físicos localizados. Debido a que todas las fibras residen en un solo tubo, los técnicos a menudo deben cortar y empalmar cada fibra en el haz central para solucionar un problema localizado, lo que extiende el tiempo de inactividad de la red.
Los diseños de tubos sueltos trenzados simplifican drásticamente la resolución de problemas y las operaciones de bifurcación a mitad de tramo. Si un solo tubo sufre daños, o si un técnico necesita dejar caer fibras al sitio de un nuevo cliente, solo abre ese tubo protector específico. Los tubos restantes continúan funcionando sin interrupción, lo que ahorra importantes horas de mano de obra y protege los acuerdos SLA activos de los clientes.
Perspectiva del costo total de propiedad
La evaluación de los gastos durante un ciclo de vida operativo de varias décadas revela el verdadero perfil de valor de cada enfoque de diseño. Una instalación unitubo de bajo costo puede ahorrar dinero por adelantado, pero puede convertirse en una carga financiera si su empresa requiere actualizaciones rápidas de capacidad o reparaciones de emergencia frecuentes.
Invertir en un sistema de tubo holgado trenzado proporciona una base más flexible que se adapta a las crecientes demandas de datos sin requerir cables completamente nuevos. Minimiza la mano de obra de mantenimiento de emergencia y los costos de reparación localizada, lo que la convierte en la opción financieramente más sostenible para redes de comunicación expansivas y a largo plazo.
Escenarios de mejor ajuste central Unitubo
Los cables unitubo centrales ofrecen un rendimiento excepcional en aplicaciones de red optimizadas y enfocadas. Son muy eficientes para enlaces directos punto a punto, como conectar dos edificios corporativos o vincular una instalación de control principal directamente a una estación de seguridad remota.
Las áreas urbanas con estrictas limitaciones de espacio en los postes de servicios públicos se benefician del perfil compacto de los diseños unitubo. Funcionan mejor cuando el número de fibras requerido es bajo y la arquitectura de la red no exige bifurcaciones a mitad de tramo ni caídas frecuentes a lo largo de la ruta.
Escenarios de mejor ajuste de tubos sueltos trenzados
Las configuraciones de tubos sueltos trenzados representan el estándar de oro para redes de distribución regionales y redes troncales de campus industriales complejos. Destacan en implementaciones de área amplia donde los cables pasan por múltiples puntos de entrega o concentradores de conexión.
Las líneas de distribución FTTH (Fibra hasta el Hogar) encuentran un gran valor en la arquitectura varada porque los equipos de campo pueden extraer fácilmente tubos individuales para alimentar vecindarios específicos. También son ideales para rutas difíciles a campo traviesa donde los tramos largos exponen la infraestructura a fuerzas de viento impredecibles y cargas ambientales pesadas.
Enfoques híbridos
La planificación de infraestructura moderna a menudo combina ambos estilos estructurales para lograr un rendimiento óptimo de la red y una rentabilidad óptima. Los ingenieros frecuentemente implementan cables de tubo holgado trenzados de alta resistencia para los anillos principales regionales donde se requiere máxima capacidad y confiabilidad.
Luego hacen la transición a cables unitubo centrales económicos para los tramos de distribución finales que conectan las ubicaciones de los clientes individuales con el anillo principal. Esta estrategia híbrida maximiza la eficiencia del gasto de capital al tiempo que mantiene una arquitectura de red escalable y altamente confiable.
Elegir entre configuraciones unitubo central y tubos sueltos trenzados para su implementación de cable aéreo Figura 8 requiere equilibrar las restricciones presupuestarias inmediatas con la flexibilidad operativa a largo plazo. Las opciones Unitubo ofrecen una estructura económica y compacta perfecta para instalaciones simples y de bajo conteo. Los diseños de tubos sueltos trenzados brindan la protección mecánica, la alta capacidad y la eficiencia de empalme necesarias para las redes de distribución exigentes.
Para soluciones de infraestructura de alta calidad, CROFC ofrece cables de fibra aéreos autoportantes y robustos diseñados para soportar condiciones exteriores severas. Sus diseños avanzados protegen la integridad de la señal y garantizan que su red siga siendo confiable y escalable durante décadas. Alinear su elección estructural con sus objetivos operativos a largo plazo garantiza una infraestructura de red altamente eficiente y preparada para el futuro.
R: Un cable aéreo en forma de 8 es un cable de fibra óptica autoportante que cuenta con un cable mensajero de acero integrado para una instalación simplificada en poste.
R: Los diseños trenzados proporcionan un mayor número de núcleos, una protección mecánica superior contra el viento o el hielo y un acceso a la fibra a mitad del tramo mucho más sencillo.
R: Es ideal para recuentos bajos de fibra y enlaces punto a punto simples donde el presupuesto y el tamaño compacto del cable son consideraciones principales.
R: El alambre mensajero de acero integrado absorbe la tensión física, mientras que los materiales internos que bloquean el agua protegen las fibras del ingreso de humedad.
