La diferencia entre el cable de acometida FTTH para interiores y exteriores generalmente queda clara durante la instalación, no en una lista de productos. Un cable que encaja perfectamente dentro del pasillo de un departamento puede fallar en un tramo aéreo corto, mientras que un cable exterior más fuerte puede ser demasiado rígido o voluminoso para cajas de terminales interiores. La elección del cable de fibra óptica FTTH confiable y adecuado comienza con la ruta real: donde se fija, dobla, tira, expone y termina el cable. Este artículo ayuda a comparar tipos de interiores y exteriores, comprender los riesgos de rutas mixtas y evitar daños o retrabajos en los cables antes de que comience la instalación.
La instalación en interiores suele cubrir la sección posterior a la entrada del cable en un edificio. Las aplicaciones típicas incluyen pasillos de apartamentos, enchufes de pared, conductos interiores, edificios de oficinas, elevadores y conexiones cortas entre la caja de terminales y ONT.
El principal requisito para un cable de acometida interior no es la máxima protección mecánica sino la compatibilidad con el entorno del edificio. Un cable adecuado debe ser fácil de pasar a través de espacios estrechos, manejar las esquinas sin tensión excesiva y encajar correctamente dentro de cajas de terminales o puntos de acceso montados en la pared.
El uso de un cable exterior más pesado en interiores puede proporcionar una protección innecesaria y, al mismo tiempo, dificultar la instalación. Una estructura más rígida puede aumentar la dificultad del enrutamiento, ocupar más espacio y crear desafíos durante la terminación.
Las rutas al aire libre crean diferentes desafíos porque el cable debe soportar condiciones más allá de un entorno de edificio controlado. Los escenarios exteriores comunes incluyen tramos de postes a edificios, instalaciones en fachadas, fijación de paredes exteriores y conexiones desde cajas de distribución exteriores a las instalaciones del cliente.
Estas aplicaciones requieren un soporte de tracción más fuerte y métodos de fijación más confiables. Durante la instalación, el cable puede experimentar fuerzas de tracción, movimiento del viento, cambios de temperatura y tensión mecánica debido a los accesorios de montaje.
Para instalaciones aéreas, un cable interior estándar generalmente no es adecuado porque no proporciona la estructura de soporte necesaria. Los cables de bajada FTTH para exteriores pueden incluir cables mensajeros, refuerzos de acero o diseños autoportantes que permiten que el cable permanezca estable entre los puntos de soporte.
Muchas implementaciones reales de FTTH incluyen secciones interiores y exteriores. Un recorrido típico puede comenzar en un punto de distribución óptica, continuar por un tramo aéreo o exterior, entrar en el edificio y finalmente conectar con un terminal interior u ONT.
Estas rutas mixtas a menudo crean problemas de selección porque el entorno del cable cambia a lo largo del camino. Un cable que funciona bien en exteriores puede resultar difícil de instalar en interiores, mientras que un cable compacto para interiores puede no sobrevivir a la sección expuesta.
Antes de la instalación, los contratistas deben confirmar:
● Donde termina la sección exterior
● Si se requiere un punto de transición
● Cómo entra el cable al edificio
● Si las abrazaderas y las cajas de terminales coinciden con la estructura del cable
● Si se puede mantener el radio de curvatura
Planificar la transición entre las secciones exterior e interior ayuda a evitar trabajos de sustitución después de la instalación.
Ruta de instalación | Caso de uso típico | Prioridad de elección de cable | Principal riesgo de instalación | Qué confirmar antes de realizar el pedido |
Ruta solo interior | Viviendas, pasillos, oficinas, enchufes, tramos cortos lado ONT | Tamaño compacto, manejo de curvaturas, fácil desmontaje, funda interior | Curvas cerradas, mal ajuste de la caja, recorrido desordenado | Tamaño del cable, tipo de cubierta, radio de curvatura, compatibilidad de la caja de terminales |
Ruta expuesta al aire libre | Tramos de poste a edificio, trazado de fachadas, fijación a paredes exteriores | Soporte de tracción, resistencia a la exposición a la intemperie, anclaje seguro | Pandeo, tensión de tracción, entrada de agua, puntos de fijación débiles | Distancia de tramo, método de soporte, cable mensajero, compatibilidad con abrazaderas |
Ruta mixta exterior-interior | Sección de acceso exterior seguida de terminal interior o conexión ONT | Transición suave entre resistencia en exteriores y manejo en interiores | Cable incorrecto utilizado para una sección de la ruta | Punto de entrada al muro, método de transición, trayectoria de pliegue, apariencia, espacio del cuadro |
Conducto o vía semiprotegida | Tirado de conductos, secciones subterráneas cortas o expuestas mecánicamente | Resistencia a la tracción, resistencia al aplastamiento, ajuste del conducto | Fricción de tracción, curvaturas estrechas de los conductos, compresión del cable | Tamaño del conducto, recorrido de tracción, nivel de protección, rigidez del cable |
Los cables de bajada planos y de tipo arco para interiores se utilizan ampliamente para conexiones FTTH del lado del suscriptor porque brindan un equilibrio práctico entre tamaño, flexibilidad y conveniencia de instalación.
Su estructura compacta permite a los instaladores pasar cables a través de paredes residenciales, pasillos y pequeños espacios interiores sin necesidad de grandes caminos. El diseño simple también facilita el pelado y la terminación de la fibra durante la instalación.
La principal ventaja de estos cables es la eficiencia de la instalación. Están diseñados para entornos donde la apariencia del cable, la flexibilidad de enrutamiento y la compatibilidad con equipos interiores son importantes.
Algunos proyectos de interior requieren un rendimiento mecánico más fuerte que el que puede proporcionar un cable de acometida interior estándar. Las estructuras interiores reforzadas son útiles cuando el cable puede experimentar una fuerza de tracción adicional durante la instalación o necesita una mayor resistencia contra la compresión.

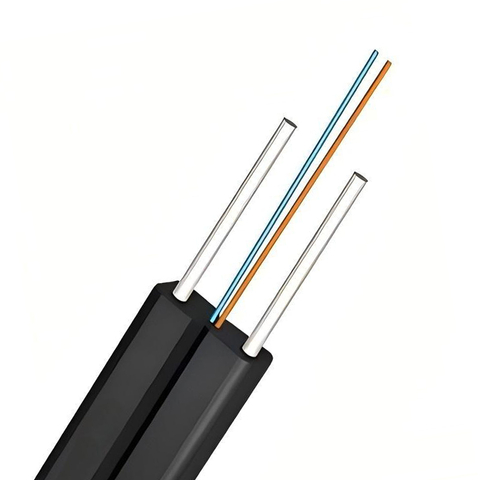

La fibra de doble vuelo CROFC Indoor 2-GJXH FTTH Fibra Drop utiliza una estructura de doble vuelo con opciones de 1, 2 o 4 núcleos, opciones de fibra G652D/G657A1/G657A2, alambre de acero o miembros resistentes de FRP, funda LSZH y un tamaño de cable de 2,0×6,0 mm.
El valor de este tipo de estructuras no es sólo el refuerzo adicional. También influye en factores prácticos de instalación, como el manejo de cables, el pelado, la eficiencia del empalme y la compatibilidad con puntos de conexión interiores. Aún así, se debe seleccionar un cable interior reforzado de acuerdo con la ruta real en lugar de simplemente elegir el diseño más resistente disponible.
Los cables de acometida aérea autoportantes están diseñados para conexiones de último tramo en exteriores donde el cable debe viajar entre postes, edificios o puntos de montaje exteriores.
La consideración más importante es la estructura de soporte. A diferencia de los cables interiores, los cables de acometida aérea deben soportar su propio peso y fuerzas ambientales después de la instalación. El diseño del cable debe coincidir con la distancia del tramo esperado, el método de fijación y las condiciones locales. Para tramos expuestos, un cable de fibra óptica de bajada FTTH suele ser más adecuado que un cable interior compacto porque la estructura de soporte debe soportar condiciones de tensión, hundimiento y fijación exterior.
Los factores clave a verificar incluyen:
● Cable mensajero o estructura de soporte integrada
● Rendimiento de tracción
● Material del miembro de resistencia
● Peso del cable
● Requisitos de control de hundimiento
● Accesorios de montaje
CROFC Outdoor 2-GJYXCH FTTH Double-Fly Fiber Fibra Drop es un ejemplo de estructura orientada al exterior. Proporciona opciones de 1, 2 y 4 núcleos, admite tipos de fibra G652D/G657A1/G657A2 y utiliza alambre de acero galvanizado como componente mensajero con alambre de acero o refuerzo de FRP.
El propósito de estas características estructurales es respaldar un despliegue confiable en exteriores en lugar de simplemente aumentar la resistencia del cable. El cable aún debe coincidir con el método de instalación y el hardware circundante.
La instalación en exteriores no siempre implica grandes luces aéreas. Muchos proyectos residenciales de FTTH incluyen secciones cortas de pared exterior antes de que el cable ingrese al edificio.
Los instaladores deben evitar ejercer una presión excesiva sobre el cable durante la fijación. Las curvas cerradas cerca de las aberturas de las paredes también son una causa común de futuros problemas de señal.
La apariencia es otra consideración práctica. Dado que el cable puede permanecer visible en las superficies del edificio, la instalación debe equilibrar la protección con una apariencia limpia y aceptable.

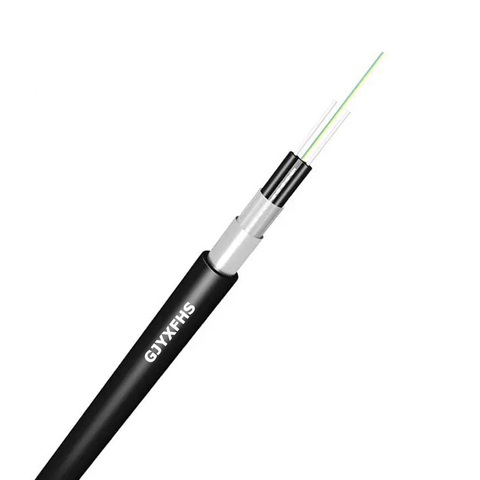

Algunas rutas al aire libre utilizan conductos o vías de protección en lugar de instalación aérea. En estos casos, la selección del cable debe considerar las condiciones de extracción, el espacio de los conductos, la protección contra la humedad y la posible presión mecánica.
Un cable utilizado en un entorno de conductos puede enfrentar tensiones diferentes en comparación con un cable aéreo. La fuerza de tracción, las curvas cerradas de los conductos y el acceso repetido para mantenimiento pueden afectar la confiabilidad a largo plazo.
Para ubicaciones con mayores riesgos mecánicos, puede ser apropiada una estructura más protectora. Sin embargo, se debe seleccionar protección adicional en función de las condiciones reales en lugar de agregarla automáticamente, porque las estructuras más pesadas pueden aumentar el costo y reducir la flexibilidad de la instalación.
Una instalación FTTH exitosa comienza antes de instalar el cable. La planificación de rutas determina si la estructura de cable seleccionada se adapta a la aplicación real.
Muchos problemas de instalación se deben a una planificación incompleta y no a una mala calidad del cable. Un cable puede cumplir con las especificaciones técnicas pero aun así no funcionar bien si no coincide con el entorno de instalación real.
Los cables de fibra están diseñados para una transmisión confiable, pero un manejo inadecuado puede provocar atenuación o daños físicos. El uso de un cable de fibra óptica de bajada FTTH resistente a dobleces también puede ayudar a reducir los problemas de instalación en rutas con esquinas estrechas, entradas de pared o espacio de enrutamiento limitado.
Para instalación interior:
● Evite curvas pronunciadas en las esquinas.
● No apriete excesivamente los clips ni las bridas para cables.
● Mantenga las rutas organizadas.
● Proteger los puntos de entrada de cables.
Para instalación en exteriores:
● Deje que el elemento de soporte soporte la carga mecánica.
● Controlar la fuerza de tracción durante el despliegue.
● Mantenga un soporte de cable adecuado.
● Evite que se tuerza durante la instalación.
La estructura del cable y el método de instalación deben funcionar juntos. Incluso un cable exterior resistente puede dañarse si se instala con tensión excesiva o métodos de fijación incorrectos.
El método de conexión también afecta la confiabilidad de la instalación. Los cables de bajada FTTH pueden utilizar empalmes por fusión, conectores instalados en campo o soluciones preterminadas según los requisitos del proyecto.
La contaminación del conector es una de las causas comunes de problemas de rendimiento óptico. Los procedimientos adecuados de limpieza e inspección deben ser parte de cada proceso de instalación.
Las pruebas confirman si el sistema de cable instalado puede proporcionar un rendimiento óptico estable antes de la activación del servicio.
Los controles comunes incluyen:
● Inspección visual
● Pruebas de continuidad
● Medición de potencia óptica
● Pruebas de OTDR cuando sea necesario
Las pruebas ayudan a identificar problemas causados por flexión excesiva, daños por tirones, terminaciones deficientes o conectores contaminados. Detectar estos problemas antes de la activación de la red reduce el trabajo de mantenimiento futuro.
El cable interior suele ser adecuado cuando todo el recorrido permanece dentro de un edificio y las principales prioridades son un tendido compacto y una instalación sencilla.
Elija cable interior cuando:
● La ruta permanece dentro de edificios residenciales o comerciales.
● El espacio es limitado.
● La apariencia limpia es importante.
● El cable debe encajar en cajas o conductos interiores.
● Se necesitan requisitos de revestimiento interior como LSZH.
La atención debe centrarse en la comodidad de la instalación y la compatibilidad con la infraestructura interior.
Se debe seleccionar cable exterior cuando la ruta incluye secciones expuestas o requiere soporte mecánico adicional.
Elija cable exterior cuando:
● El cable atraviesa un tramo aéreo.
● El recorrido se fija en paredes exteriores.
● Se requiere soporte de Messenger.
● Se necesita una mayor resistencia a la tracción.
● Se trata de hardware de montaje exterior.
La estructura del cable debe adaptarse a las condiciones ambientales y no simplemente a la ubicación de la conexión final.
Una especificación clara ayuda a los proveedores a ofrecer opciones adecuadas y reduce las diferencias en las cotizaciones.
Los detalles importantes de la solicitud de cotización incluyen:
● Ruta de instalación: interior, exterior, aérea, mural, por conductos o mixta
● Recuento y tipo de fibras.
● Estructura y tamaño del cable.
● Requisito de miembro de fuerza o mensajero
● Requisitos de la chaqueta
● Radio de curvatura mínimo
● Método de terminación
● Longitud del carrete y embalaje.
● Accesorios compatibles
La gama de productos CROFC FTTH Fibra Drop incluye diferentes estructuras como GJYXCH, GJYXFCH, GJXH, GJXFH y diseños de cables de acometida relacionados para diferentes condiciones de implementación.
Un proceso de selección simple se puede resumir como:
Ruta → Estructura → Tipo de fibra → Ajuste de hardware → Terminación → Pruebas
Elegir entre un cable de acometida interior y exterior se vuelve más fácil cuando se define primero la ruta. Los caminos interiores necesitan un manejo compacto, una terminación limpia y compatibilidad con cajas, mientras que los tramos exteriores y las secciones de fachada requieren un soporte más fuerte, una tensión controlada y una mejor protección durante la instalación. Para rutas mixtas, el punto de transición a menudo decide si el cable funciona de manera confiable o genera retrabajos más adelante.
Anhui Changrong Optical Fiber & Cable Technology Co., Ltd. ofrece opciones de cable de fibra óptica de acometida FTTH para diferentes condiciones de última milla, lo que ayuda a los compradores a combinar la estructura del cable, el tipo de fibra, la cubierta y los accesorios con el entorno de instalación real.
R: El cable de acometida para interiores se centra en un enrutamiento compacto, flexibilidad y requisitos de seguridad en interiores. El cable de acometida para exteriores necesita un soporte más fuerte, una mejor resistencia a la intemperie y un anclaje adecuado para rutas expuestas.
R: Normalmente no. El cable para interiores no está diseñado para exposición a rayos UV, humedad, tensión aérea o tensión de fijación en exteriores. Utilice cable apto para exteriores cuando haya alguna sección expuesta involucrada.
R: Comience con la ruta. Verifique si el cable es interior, exterior, aéreo, montado en la pared, con conductos o mixto, luego confirme el tipo de fibra, el elemento resistente, la funda y el ajuste del hardware.
R: Las curvas cerradas pueden aumentar la pérdida óptica o dañar la fibra. Los instaladores deben seguir el radio de curvatura especificado para el cable, especialmente cerca de esquinas, entradas de pared y cajas de terminales.
R: Confirme la distancia del tramo, el método de soporte, la tensión de tracción, la compatibilidad de las abrazaderas, la protección de entrada a la pared y las condiciones de exposición. Estos detalles ayudan a prevenir hundimientos, daños por tensión y futuros problemas de servicio.
R: El cable preterminado puede acelerar la instalación y reducir el trabajo de empalme en campo. El empalme sigue siendo útil cuando la longitud de la ruta, el diseño de la caja o las condiciones del proyecto requieren ajustes en el sitio.
