Cable de fibra óptica de caída FTTH de autoayuda mini FIG8 monomodo de GJYXCH 4Core


Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

FTTH Fibra Drop 1,2,4,6 núcleos G.657A1/A2, tamaño 5,2*2,0 mm, 3 aceros, funda LSZH, 1 km/2 km

Modelo:
Gjyxch
Marca del producto:
CHANGRONG TECH

Cable de caída ftth GJYXCH Caída del cable de fibra óptica Mini FIG8 Fibra Drop Al aire libre Fibra Drop cable de bajada cable ftth Cable de fibra óptica FTTH autosoporte Fibra Drop

Descripción del Producto

Parámetros técnicos

Embalaje y envío

GJYXCH 1/2/4/6 núcleo monomodo Mini FIG8 autosoporte FTTH Cable de fibra óptica de caída 5,2*2,0mm uso interior/exterior

Modelo	FTTH Fibra Drop GJYXCH
Conteo de fibra	1, 2, 4, 6 núcleos
Tipo de fibra	G652D, G657A1, G657A2
Cable mensajero	Alambre de Acero Galvanizado/ Fosfatado 1.0mm
Miembro de fuerza	Alambre de acero 0,4/0,45 mm.
Funda exterior	Chaqueta LSZH (baja emisión de humo y cero halógenos)
Tamaño del cable	2,0*5,2mm
Longitud del carrete	1km, 2km
Solicitud	Exterior/Interior

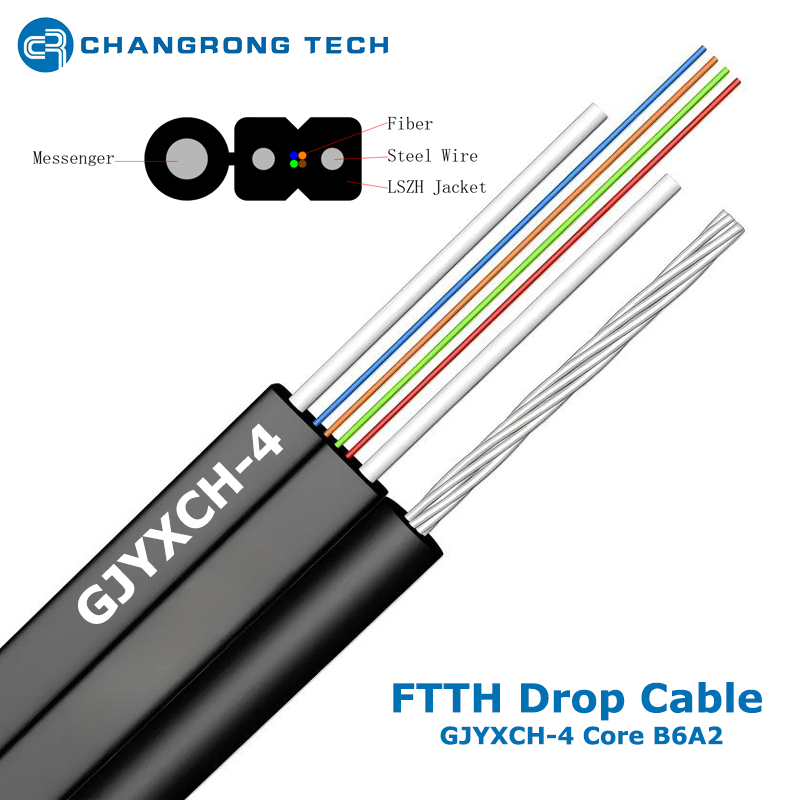

FTTH Fibra Drop GJYXCH-4C

Descripción general:

GJYXCH es un cable óptico de caída FTTH autoportante aéreo mini en forma de 8 compacto de tamaño 5,2 mm × 2,0 mm, diseñado para acceso de fibra de última milla de doble propósito en interiores y exteriores. Presenta un perfil integral en forma de 8: la parte superior es un cable mensajero de acero de alta resistencia para soportar cargas aéreas, la unidad de fibra inferior está equipada con miembros gemelos de acero sólido junto con las fibras ópticas. Disponible en configuraciones de 1, 2, 4 y 6 fibras monomodo (G.652D / G.657A1 / G.657A2). La funda exterior LSZH estándar admite suspensión aérea cruzada en exteriores y posterior cableado penetrante en interiores, ampliamente utilizado para cableado FTTH de poste a casa.

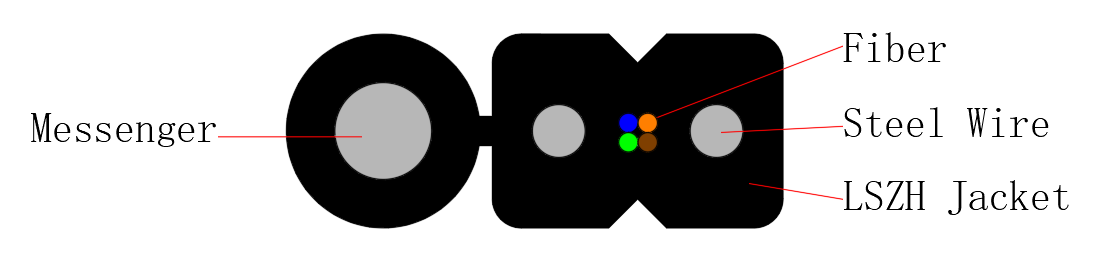

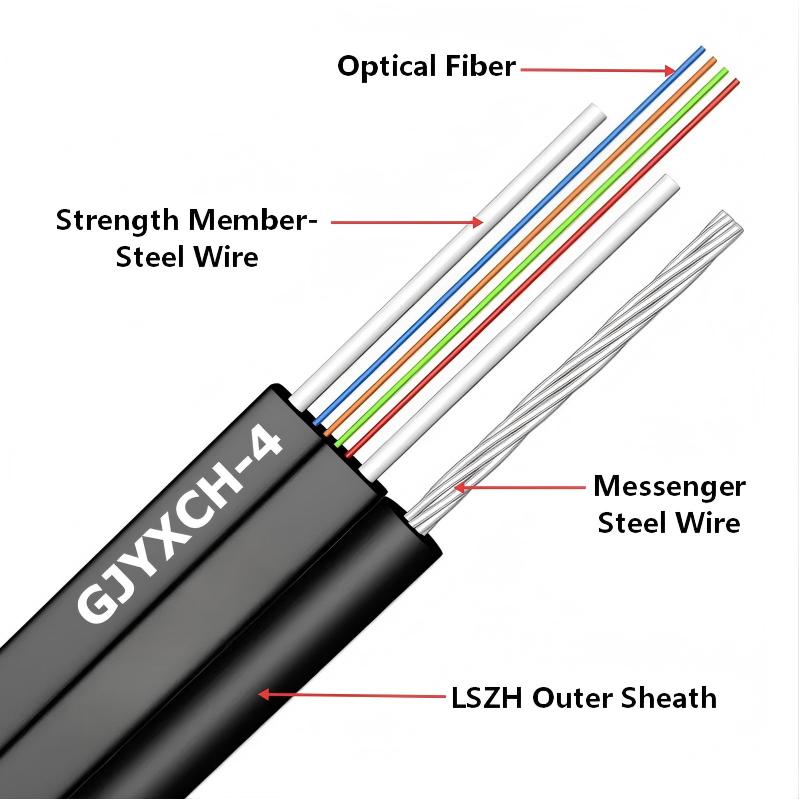

Estructura del cable GJYXCH:

Alambre mensajero de acero : alambre de acero galvanizado incrustado en el lóbulo superior en forma de 8, asume la tensión general del cable y el peso muerto para realizar una instalación aérea autoportante.
Unidad de Fibra:

Fibra óptica: fibra monomodo de 1/2/4/6 núcleos, codificada por colores según el estándar IEC/TIA; Fibra de la serie G.657 para un rendimiento anti-flexión superior.
Resistencia de alambres de acero sólidos paralelos dobles en dos lados del núcleo de fibra, reforzando las propiedades antiaplastamiento y de tracción de la unidad de fibra.

Revestimiento exterior LSZH : Revestimiento general para toda la estructura en forma de 8 con muesca prefabricada; LSZH modificado resistente a los rayos UV opcional para exposición prolongada al aire libre.

GJYXCH-4F

Características clave de GJYXCH FTTH Fibra Drop:

Diseño integrado FIG8 autoportante : No se necesita cable de acero de suspensión adicional para la instalación aérea, lo que reduce los costos de accesorios y construcción; Dimensión fijada en 5,2 × 2,0 mm para enrutamiento en espacios estrechos.
Refuerzo totalmente de acero : Los miembros internos de refuerzo de acero dobles + el mensajero superior de acero ofrecen una mayor capacidad de tracción en comparación con el GJYXFCH tipo FRP, lo que permite una envergadura aérea más larga.
Decapado rápido sin herramientas : la ranura de corte incorporada permite la división manual de la funda para separar el mensajero y la unidad de fibra sin herramientas de desmontaje profesionales, lo que acelera la terminación en el campo.
Uso doble en interiores y exteriores : la funda retardante de llama LSZH con bajo nivel de humo y cero halógenos cumple con los criterios de seguridad contra incendios en interiores; Opción UV disponible para todo tipo de clima, antienvejecimiento y resistente al sol.
Excelente antiflexión y anticompresión : compatible con fibra G.657 resistente a la flexión, adecuada para enrutamiento de esquinas estrechas a lo largo de paredes, aleros y conductos.
Amplia temperatura de funcionamiento : Estándar: -40 ℃ ~ +70 ℃

Aplicaciones:

Cableado aéreo FTTH de última milla desde poste hasta edificio residencial (comunidades urbanas, pueblos, renovación de fibra rural).
Interconexión aérea de corto alcance de edificio a edificio para red de acceso a campus, parques industriales y bloques comerciales.
Cableado de transición exterior-interior: aéreo desde el poste de servicios públicos hasta la pared exterior del edificio, luego penetre la pared en la habitación para conectar el terminal ONT.
Instalación en espacios estrechos a lo largo de aleros de edificios, canales de paredes exteriores y conductos de tamaño pequeño para actualización de fibra del distrito antiguo.
Especificación de 6 núcleos reservada para unidades de viviendas múltiples (MDU) y diseño de fibra de respaldo de repuesto.

Preguntas frecuentes:

P1: ¿Cuál es la diferencia estructural entre GJYXCH y GJYXFCH?

R: GJYXCH utiliza dos alambres de acero paralelos como miembros de resistencia, mientras que GJYXFCH adopta varillas duales de FRP.

P2: ¿Qué tipos de fibras y recuentos de núcleos están disponibles para este cable de 5,2 × 2,0 mm?

R: Opciones de núcleo disponibles: fibra monomodo de 1,2,4,6 núcleos; Tipos de fibra compatibles: G.652D, G.657A1, G.657A2

P3: ¿La funda exterior es LSZH? ¿Se puede utilizar tanto en exterior como en interior directamente?

R: La funda estándar es retardante de llama LSZH con bajo contenido de humo y sin halógenos. Puede colocarse primero en el exterior y luego enrutarse directamente a los edificios para el cableado interior.

P4: El tamaño se fija en 5,2 × 2,0 mm, ¿alguna dimensión personalizada?

R: El tamaño 5,2*2,0 mm es popular entre los clientes, la dimensión normal es 5,0*2,0 mm. El tamaño personalizado también está disponible.

P5: ¿Podemos pelar el cable sin herramientas de corte especiales en el sitio?

R: Sí. Ranura de lágrima prefabricada en la funda. Los instaladores pueden rasgar la funda con la mano para separar fácilmente el mensajero de acero superior y la unidad de fibra inferior para una terminación rápida del conector.

P6: ¿Cuál es la diferencia de uso para diferentes números de núcleo (1/2/4/6 núcleos)?

1/2 núcleo: Acceso FTTH unifamiliar;
4 núcleos: Pequeño edificio multifamiliar con fibra de respaldo de repuesto;
6 núcleos: MDU, cluster residencial y reserva de expansión de red.

Parámetros técnicos

Modelo	Tipo de fibra	Conteo de fibra	Tamaño del cable (mm)	Especificaciones (mm)	Peso (kg/km)	Resistencia a la tracción Largo/corto plazo (N)	Resistencia al aplastamiento Largo/corto plazo (N/100mm)	Mín. Radio de curvatura (mm) Estático/ Dinámico	Temperatura (℃)
Gjxh	G652D G657.A1 G657.A2	1-4	2.0*3.0	2*0,4 acero	8	100/200	1000/2200	G652D: 30D/60D G657: 20D/40D	Almacenamiento/Operación: -20℃~+70℃
Gjxfh		1-4	2.0*3.0	2*0,5 FRP	7	40/80	500/1000
Gjyxch		1-4	2,0*5,0	1,0 acero+2*0,4 acero	19	300/600	1000/2200
Gjyxfch		1-4	2,0*5,0	1.0 acero+2*0.5 FRP	18	300/600	1000/2200

Identificación del color de la fibra

No.	1	2	3	4	5	6	7	8	9	10	11	12
Color	Azul	Naranja	Verde	Marrón	Pizarra	Blanco	Red	Negro	Amarillo	Violeta	Rosa	Agua

Parámetros de Fibra G.657A2 (Después del Cable)

Artículo	Características		Unidad	Valor
Geométrico	Diámetro de revestimiento		μm	125.0 ± 0.7
	Revestimiento de no circularidad		%	≤1.0
	Error de concentricidad de revestimiento de núcleo		μm	≤0.5
	Diámetro de recubrimiento		μm	245±10,0
	Error de concentricidad de revestimiento		μm	≤12
	Radio curlón		m	≥4
Atenuación	Pendiente de dispersión cero S0		ps/nm²km	≤0,092
	Atenuación de 1310 nm		DB/km	≤0,38
	Atenuación de 1550 nm		DB/km	≤0,28
	Punto de discontinuidad (1310 nm y 1550 nm)		db	≤0.1
	Longitud de onda de dispersión cero λ₀		Nuevo Méjico	1300≤λ≤1324₀
	Valor nominal MFD (1310 nm)		μm	8,6-9,5
	Tolerancia del MFD		μm	±0,4
Doblar	Longitud de onda de corte de cable λcc		Nuevo Méjico	≤1260
	Atenuación inducida por macroflexión de 1550 nm (10 vueltas con un diámetro de 30 mm)		db	≤0.03
	Atenuación inducida por macroflexión de 1550 nm (1 vuelta con un diámetro de 20 mm)		db	≤0.1
	Atenuación inducida por macroflexión de 1625 nm (10 vueltas con un diámetro de 30 mm)		db	≤0.1
	Atenuación inducida por macroflexión de 1625 nm (1 vuelta con un diámetro de 20 mm)		db	≤0.2
	PMD	Q		0,01%
		Fibra individual máxima	ps/√km	0.2
		M		20 cables
