Un microcable soplado por aire es un cable óptico compacto diseñado para viajar a través de un microducto preinstalado con una máquina sopladora de cable y aire comprimido controlado. Cambia el orden de construcción de una fibra: en lugar de abrir una ruta cada vez que se necesita capacidad, el propietario de una red puede instalar conductos primero y agregar cable más tarde. Eso hace que la tecnología sea especialmente útil cuando el acceso es difícil, la capacidad crecerá en etapas o las interrupciones deben ser limitadas. Esta guía explica el cable, el conducto y el sistema de instalación como una decisión de ingeniería.
El soplado de aire es un método de implementación, no simplemente otro nombre de cable; Las condiciones del cable, conducto, máquina y ruta deben coincidir.
Se puede construir una ruta de microductos antes de la demanda y luego poblarla con fibra en fases.
La consistencia del diámetro, el comportamiento de la funda, el control de las curvaturas y la limpieza de los conductos afectan el rendimiento de la instalación tanto como el número de fibras.
El método suele ser más valioso cuando la obra civil es costosa o es probable que se realicen futuras mejoras.
Un sistema de soplado de aire normalmente incluye un microducto, un cable compacto, un soplador que alimenta el cable, una fuente de aire y herramientas de preparación de ruta. El flujo de aire ayuda a mover el cable a lo largo del conducto mientras la máquina proporciona alimentación mecánica controlada. El objetivo no es tirar del cable bajo una carga longitudinal elevada; es avanzar suavemente manteniendo bajo control la fricción y la compresión.

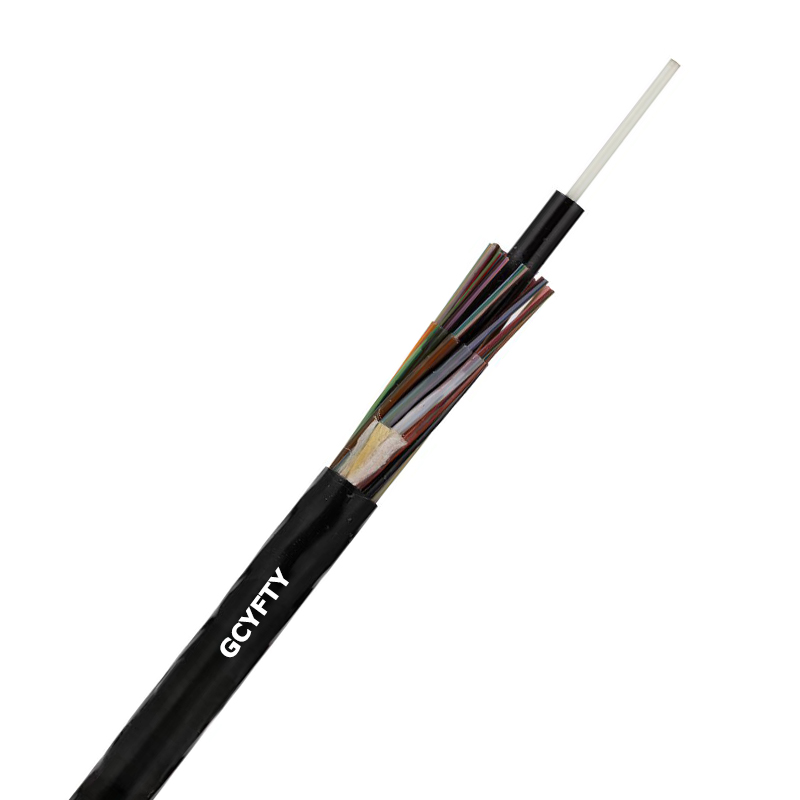

El término puede abarcar varios diseños. Para acceso al aire libre y trabajos de alimentación, un diseño de tubo holgado trenzado protege las fibras mientras mantiene la flexibilidad. de CROFC El cable de fibra óptica de microducto soplado por aire GCYFTY es una opción de tubo holgado trenzado no metálico para el tendido de microductos, con refuerzo central de FRP, hilo que bloquea el agua y una cubierta exterior de PE. Su gama publicada cubre de 2 a 288 fibras, por lo que los planificadores pueden alinear la capacidad con la etapa de construcción en lugar de asumir un tamaño de cable universal.
Este método no debe confundirse con la extracción ordinaria de conductos. Se puede seleccionar convencional cable de fibra para ductos cuando la ruta, el requisito de protección o la práctica de instalación requieren una construcción más tradicional. El microcable soplado por aire está diseñado para conductos pequeños y compatibilidad con instalaciones neumáticas.
La cuadrilla primero verifica que el recorrido del ducto sea continuo, limpio y correctamente articulado. Un escalón de prueba o de cableado puede revelar un conducto aplastado, escombros, acopladores deficientes o una restricción inesperada antes de que el cable llegue a él. Luego se coloca el tambor de cable de manera que el cable entre en la máquina sin torceduras ni ángulos de salida pronunciados. Un cabezal de soplado sella alrededor del cable y conducto seleccionados, mientras el operador controla la alimentación, el suministro de aire y el progreso.
El rendimiento de la ruta depende del sistema completo. Una ruta larga, recta y limpia puede comportarse de manera muy diferente a una ruta de la misma longitud con curvas repetidas, cambios de elevación o juntas de conductos. Trate la distancia de instalación citada como evidencia específica del proyecto, no como una promesa universal. Antes del recorrido principal, realice una breve prueba representativa para validar el conducto, el diámetro del cable, la configuración de la máquina y las condiciones del aire reales.
La secuencia de instalación suele ser:
Inspeccionar y probar la ruta del microducto.
Confirme el diámetro exterior del cable, el número de fibras, la longitud del tambor y los requisitos mínimos de curvatura.
Coloque los sellos y la correa de alimentación o el juego de ruedas correctos en el soplador.
Sople una sección de prueba y verifique la velocidad, la pérdida de aire y el manejo del cable.
Complete la ejecución, deje un margen final adecuado, luego termine y pruebe el enlace óptico.
Después de la instalación, etiquete claramente los conductos y cierres. El valor de una red de microductos radica en parte en sus vías de repuesto; Los registros poco claros pueden eliminar esa ventaja durante la próxima expansión.

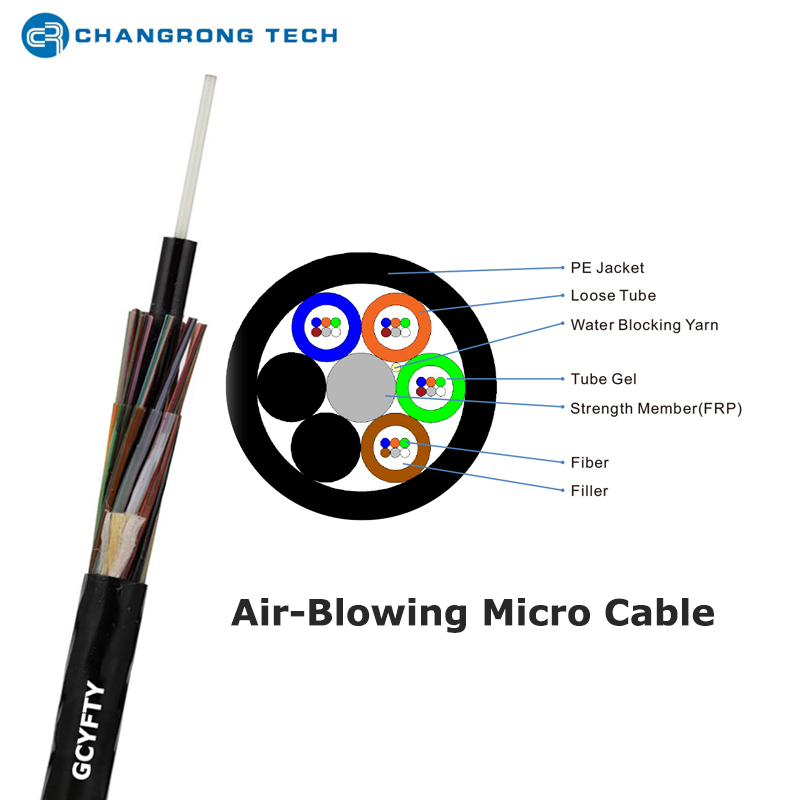

El tipo de fibra debe adaptarse al diseño de la red, mientras que la construcción del cable debe adaptarse a la ruta. El diseño GCYFTY publicado puede utilizar opciones de fibra monomodo o multimodo y combina tubos de protección sueltos con un miembro resistente no metálico. Los tubos sueltos separan las fibras del movimiento mecánico rutinario; los elementos que bloquean el agua ayudan a controlar la migración de la humedad; y una funda exterior lisa está destinada a reducir la resistencia en el interior del conducto.
Solicite al proveedor los datos del producto correspondientes al recuento exacto de fibras, no una descripción genérica de la familia. Una revisión práctica debe cubrir lo siguiente:
Punto de decisión | Por qué es importante | Que confirmar |
|---|---|---|
Diámetro interior del conducto | Regula el espacio libre utilizable y el flujo de aire. | Especificaciones reales del conducto y orificio del acoplador |
Diámetro del cable | Afecta el comportamiento de ajuste y soplado. | Tolerancia para el recuento de núcleos seleccionado |
tipo de fibra | Afecta el diseño del enlace y el comportamiento de flexión. | Especificación óptica requerida |
Geometría de ruta | Añade fricción y riesgo de manipulación. | Curvas, alzados, juntas y accesos |
Elección de chaqueta | Determina la compatibilidad ambiental. | PE u otra construcción solicitada |
Para segmentos de terminación interiores densos, la ruta del cable puede eventualmente pasar al cable de bajada FTTH . Eso no hace que los productos sean intercambiables: el cable de alimentación o distribución debe seleccionarse para su propio plan de recorrido, protección y terminación.
El caso de uso común es una compilación FTTx por etapas. Un desarrollador u operador coloca paquetes de microductos durante la obra civil y luego sopla fibra solo en los conductos necesarios para un área de servicio inicial. Los conductos vacíos permanecen disponibles para una división posterior, un nuevo grupo de suscriptores o un aumento de capacidad. Esto es particularmente útil en corredores urbanos, campus y desarrollos de edificios múltiples donde la reapertura de superficies crea problemas de programación y coordinación.
También se adapta a sitios empresariales e industriales que necesitan un camino compacto y una construcción de cable no metálico. En estos casos, la selección aún debe comenzar con el entorno instalado. La exposición a productos químicos, los requisitos contra incendios en interiores, las restricciones de acceso y las reglas de gestión de cables pueden ser más importantes que una afirmación genérica de 'instalación rápida'. CROFC puede considerarse parte de la evaluación del proveedor porque su sistema de control de calidad y documentación del producto brindan a los equipos del proyecto una ruta para confirmar las especificaciones aplicables antes de la compra.
El argumento comercial más sólido suele ser la flexibilidad del ciclo de vida. Una construcción convencional puede instalar un cable grande porque el acceso posterior será difícil. Un diseño de microducto puede reservar vías y posponer algunas compras de cables hasta que la demanda sea real. La desventaja es que la primera etapa necesita un diseño de conductos, registros y control de instalación disciplinados.
Comience con un mapa de ruta: identifique las secciones de alimentación, las sucursales de distribución, las entradas a los edificios y las áreas de probable crecimiento. Luego, asigne la capacidad de los conductos basándose en las probables etapas del servicio, no sólo en el recuento de suscriptores de hoy. Especifique el microcable soplado por aire seleccionado con el recuento de fibras y la longitud del tambor reales, y alinee los cierres, empalmes y puntos de prueba con la topología. Finalmente, acuerde los criterios de aceptación para la integridad de los conductos y las pruebas ópticas antes de comenzar el trabajo.
La fibra de microductos soplada por aire es más útil cuando una red necesita conectividad inmediata y una forma práctica de crecer. No es un reemplazo automático para cada cable de conducto. La elección correcta proviene de hacer coincidir la geometría del recorrido, las dimensiones del conducto, el plan de capacidad y el equipo de instalación con un cable diseñado para el sistema. Para obtener una hoja de datos o una construcción específica del proyecto, comuníquese con CROFC con la ruta, los detalles del conducto y el recuento de fibras requerido.
El microcable soplado por aire es un cable de microducto diseñado específicamente para instalación neumática. Confirme el método de instalación indicado en el producto en lugar de confiar en una etiqueta de categoría amplia.
Sí. Reservar microductos vacíos y documentados es una de las principales razones para utilizar esta arquitectura.
Las causas comunes incluyen conductos sucios o dañados, un ajuste inadecuado del cable al conducto, fugas, geometría de ruta deficiente o configuración incorrecta de la máquina.
No automáticamente, pero el diámetro del cable cambia según la construcción y el número de fibras. Verifique las dimensiones exactas del producto y el espacio libre del conducto.
Puede ser una buena opción para las partes de alimentación y distribución de un sistema FTTH donde se planifica o se dispone de infraestructura de microductos.
