Hilo de aramida ignífugo GYFXTZS + cable de fibra óptica unitubo blindado CST

GYFXTZS Tubo central para exteriores Chaqueta LSZH Cable de fibra óptica blindado con cinta de acero reforzada con hilo de aramida para instalación aérea / de conductos

Fibras: 2-12 núcleos

Longitud estándar del carrete: 2 km, 3 km, 4 km (otras longitudes también disponibles)

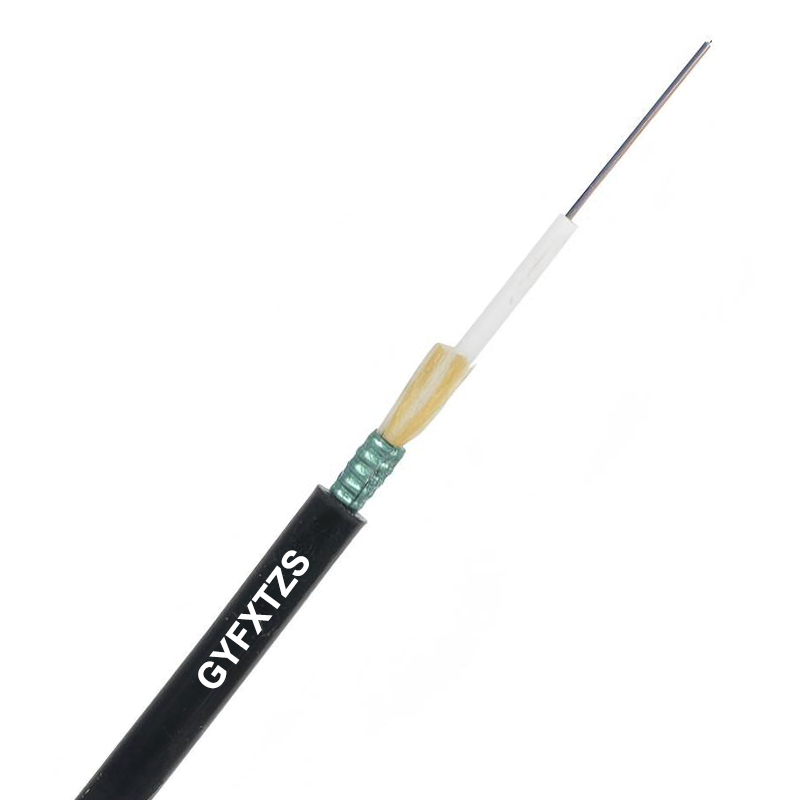

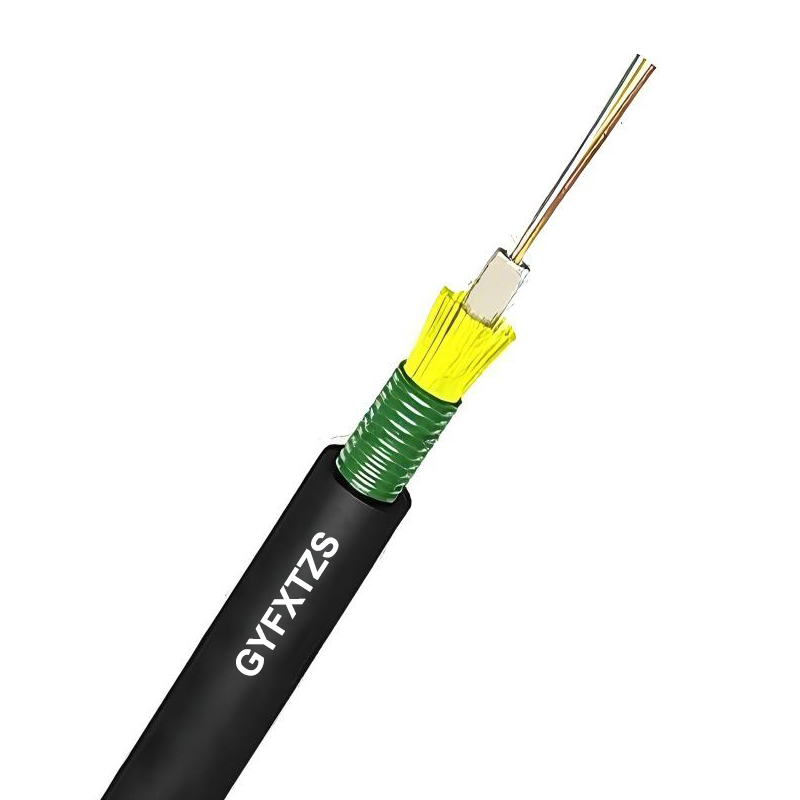

Construcción de cables:

Las fibras de 2 a 12 núcleos (monomodo o multimodo) se colocan en un tubo central hecho de plástico de alto módulo y se llena con gel para tubos. El tubo está reforzado con hilos de aramida e hilos que bloquean el agua. Luego, la cinta de acero corrugado (CST) se blinda alrededor del núcleo del cable. Finalmente se extruye una chaqueta de LSZH.

Parámetros técnicos:

Descripción general del producto

El cable de fibra óptica unitubo retardante de llama GYFXTZS combina refuerzo de hilo de aramida con  capas de armadura de cinta de acero corrugado (CST) y chaqueta LSZH, para una resistencia a la tracción y protección contra incendios excepcionales. Este diseño híbrido ofrece una resistencia a la tracción de hasta 1500 N y una protección contra aplastamientos superior a 1000 N, certificado para entornos peligrosos como refinerías de petróleo o sitios militares. Cuenta con un tubo unibuffer lleno de gel tixotrópico para evitar la entrada de humedad y la microflexión de la fibra, mientras que la funda Low Smoke Zero Halogen (LSZH) reduce los vapores tóxicos durante los incendios. Este cable, que cumple con la norma IEC 60331 para integridad contra incendios a 750 °C durante 90 minutos, garantiza un funcionamiento confiable en áreas propensas a EMI, lo que lo convierte en la mejor opción para infraestructuras críticas.

Características

• Armadura  de acero : Cinta de acero corrugado  para protección contra roedores y a prueba de humedad.

• Refuerzo de hilo de aramida : Las fibras Kevlar® de alta resistencia proporcionan una resistencia a la tracción y flexibilidad superiores, lo que reduce la tensión de instalación y mejora la durabilidad.

• Retardo de llama : Supera los estándares IEC 60331, manteniendo la integridad del circuito durante incendios prolongados para un uso seguro en zonas industriales de alto riesgo.

• Sellado ambiental : el diseño de unitubo relleno de gel bloquea el agua y los contaminantes, con la funda LSZH que emite un mínimo de humo y no contiene halógenos según IEC 61034.

• Opciones de fibra : Admite fibras G652D, G.657 insensibles a dobleces para curvaturas cerradas, con recuentos de núcleos de 2 a 12 para un escalado de red versátil.

• Métodos de colocación : Conducto o colocación aérea no autoportante

Aplicaciones

· Instalaciones petroquímicas y de energía : instaladas en refinerías, centrales eléctricas y plataformas en alta mar donde la explosión arriesga a exigir sólida, con el cableado de fuego.

· Instalaciones militares y de defensa : proporciona una comunicación segura en bases o operaciones de campo, resistencia a ataques físicos y condiciones duras.

· Redes de utilidad y cuadrícula : se utiliza en líneas de transmisión de alto voltaje y subestaciones para sistemas de control y control de datos confiables.

· Implementaciones costeras y subacuosas : adecuados para conductos en entornos marinos, con materiales resistentes a la corrosión que garantizan la longevidad en el agua salada.

Preguntas frecuentes

P : ¿Qué resistencia química ofrece este cable para uso industrial?

R:  Resiste combustibles, ácidos y álcalis según las pruebas IEC 60811, con materiales de cubierta diseñados para exposición química en plantas o refinerías.

P : ¿Cuál es el peso aproximado por kilómetro para una configuración estándar?

R:  Para una versión de 12 núcleos, el peso es de aproximadamente 75 kg/km, lo que equilibra la resistencia con un manejo manejable durante la instalación.

P : ¿Cuál es la temperatura mínima de instalación recomendada?

R:  La instalación puede realizarse a temperaturas tan bajas como -20 °C sin que la funda se vuelva quebradiza, lo que garantiza flexibilidad en climas fríos.

P : ¿Cómo mejora la doble armadura la protección de EMI?

R:  La capa CST actúa como una jaula de Faraday, bloqueando la interferencia electromagnética de los equipos cercanos, crucial para la electrónica sensible.

P : ¿Cuál es el rendimiento del cable en condiciones de alta humedad?

R:  Con relleno de gel y cintas bloqueantes de agua, mantiene una atenuación baja (≤0,1 dB/km) en un 95 % de humedad, según IEC 60794-1-2.
