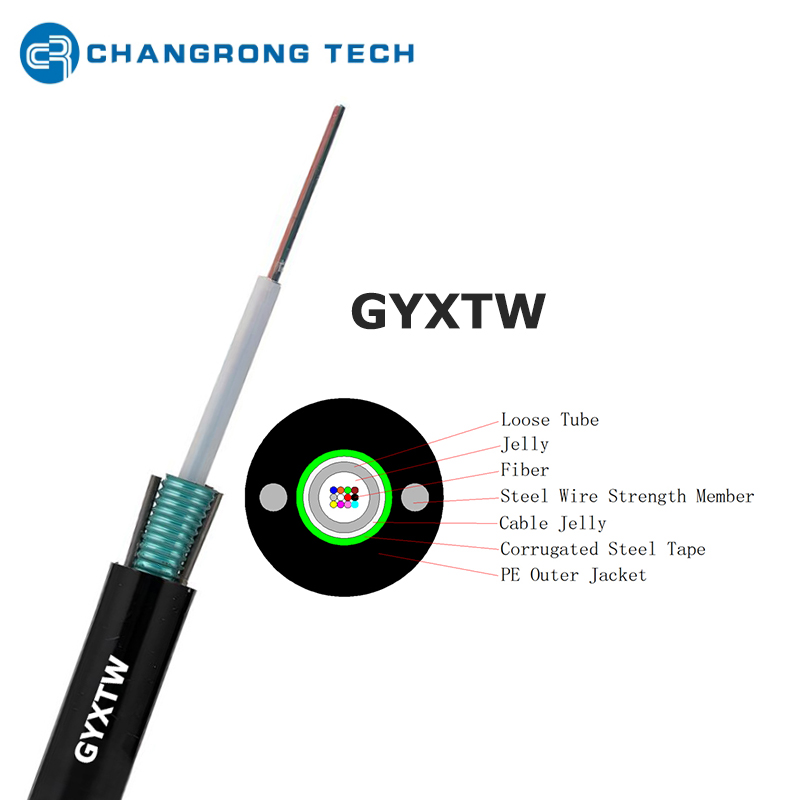

Cable de fibra aérea/conducto blindada CST CST CST Tube CST de GYXTW

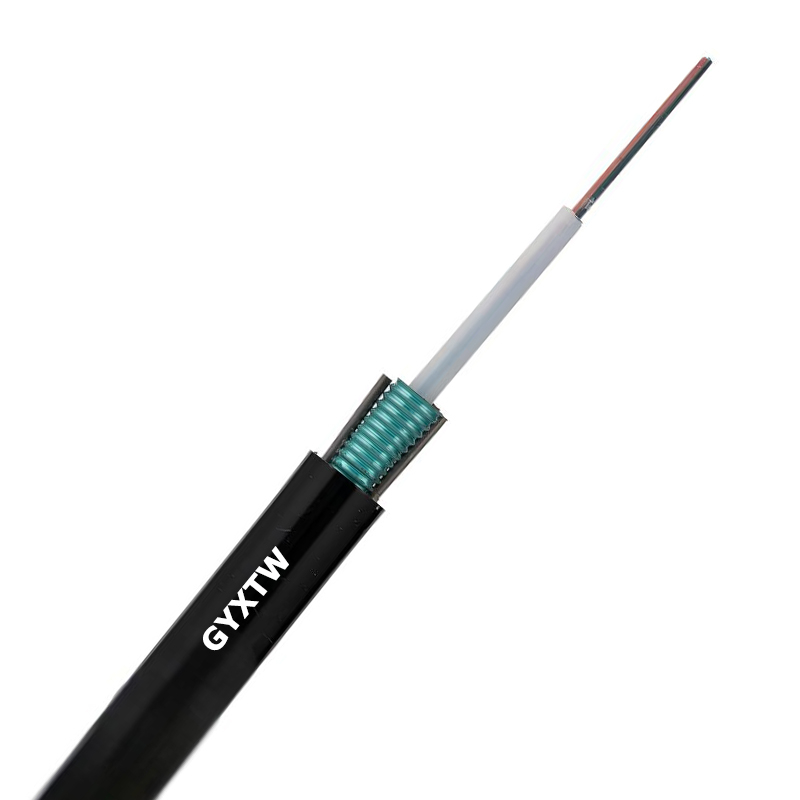

Cable de fibra óptica  blindada de Gyxtw Uni-Tube

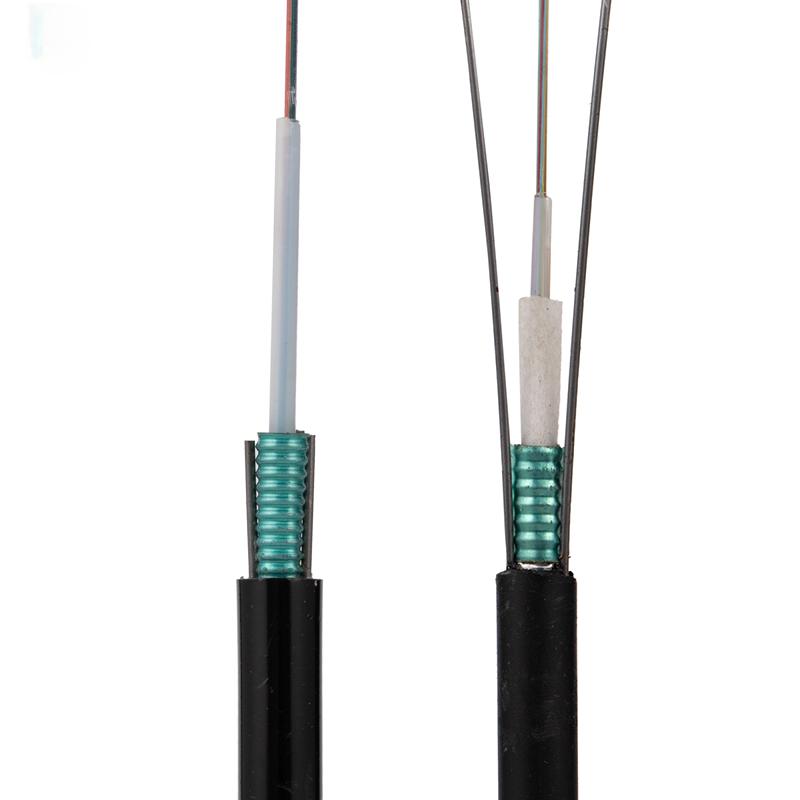

Tubo suelto central CST (cinta de acero corrugada) Blindado 2 alambre de acero paralelo reforzado

GYXTW-12

Gyxtw-4

Descripción básica:

• Armadura CST : cinta de acero corrugada (CST) envuelta alrededor del núcleo del cable para proporcionar protección mecánica contra la compresión, el impacto y las picaduras de roedores.

• 2 cables de acero paralelos Miembros de Strengh : dos cables de acero de alta resistencia colocados paralelos al eje del cable, mejorando significativamente la resistencia a la tracción del cable (crítico para la instalación aérea o la implementación de larga distancia).

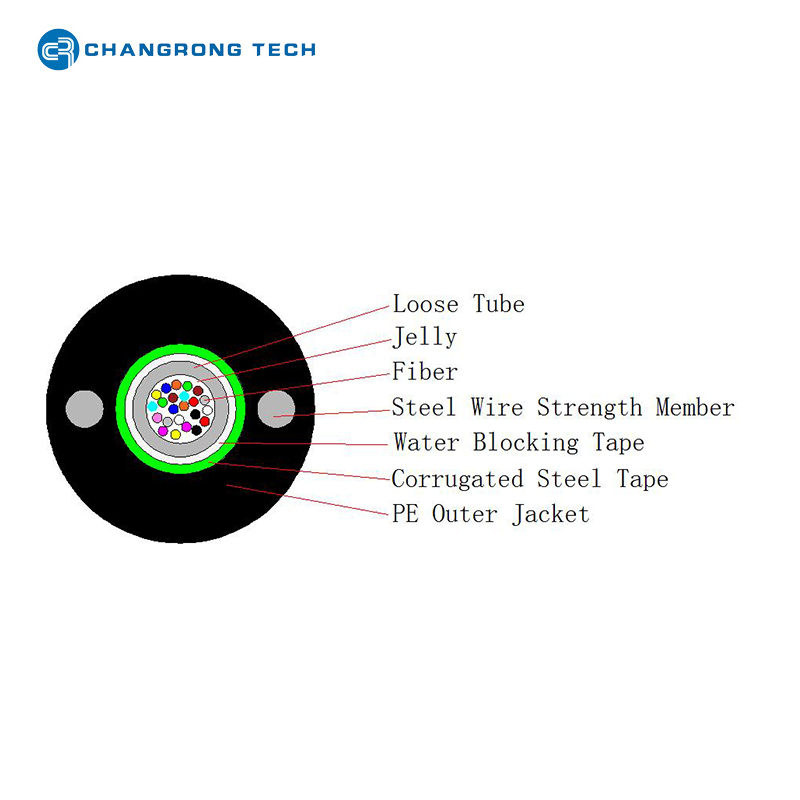

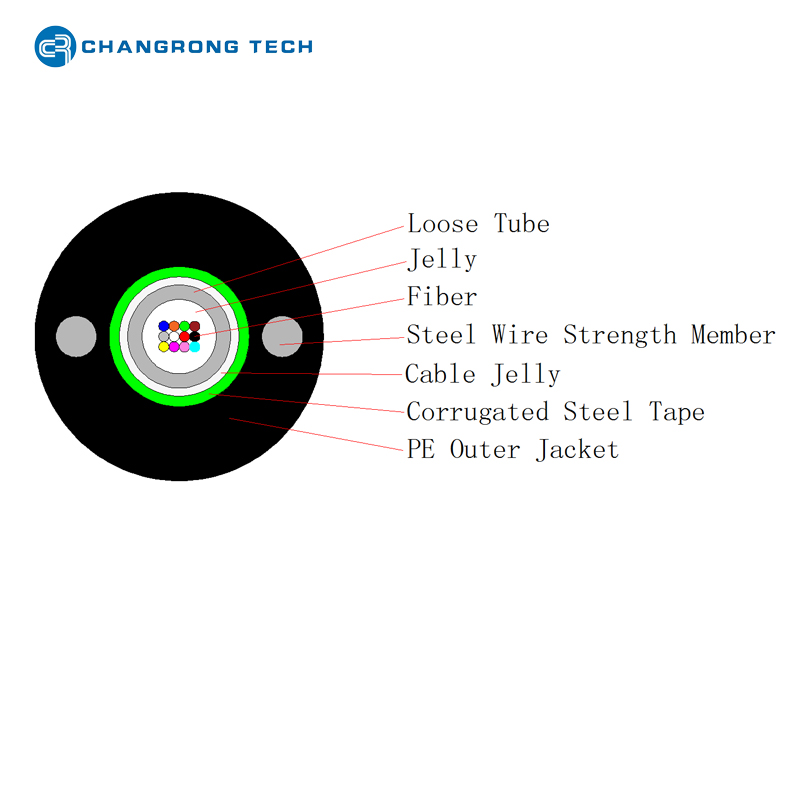

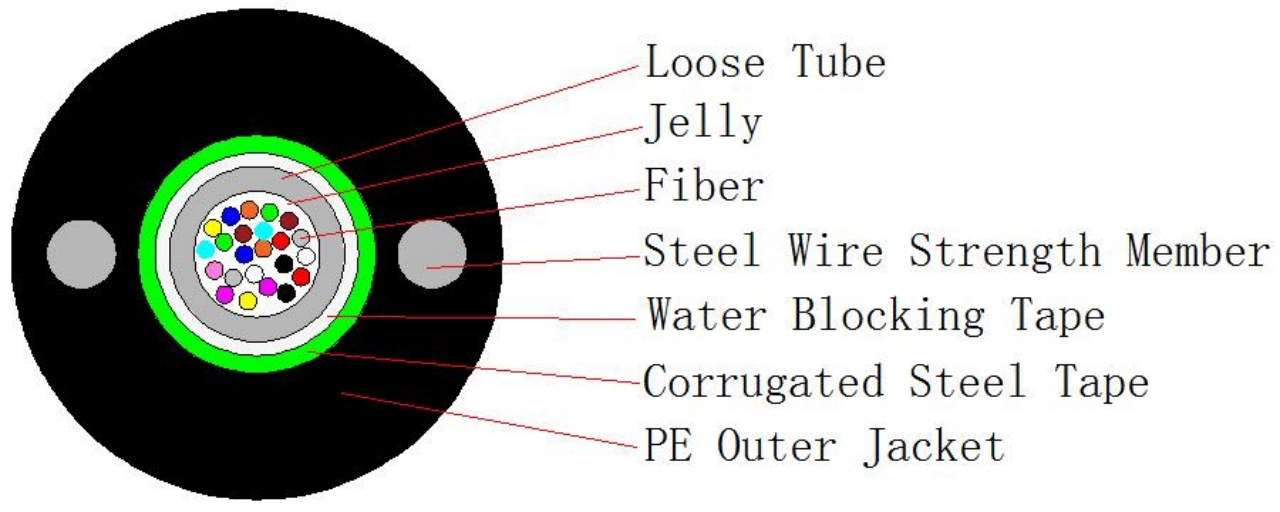

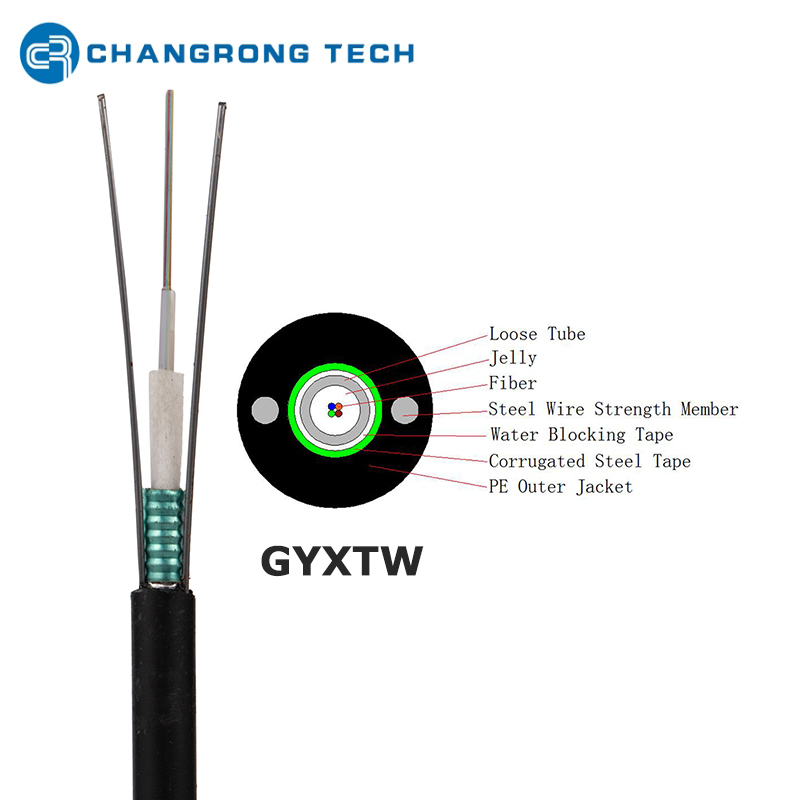

Estructura detallada del cable de fibra óptica GYXTW:

El cable sigue un diseño en capas, desde las fibras ópticas más interiores hasta la vaina más externa, con cada capa que sirve un propósito protector o funcional específico. La estructura es la siguiente (de adentro hacia afuera):

Características del cable de fibra óptica GYXTW:

(1) Excelente rendimiento mecánico

• Alta resistencia a la tracción: los 2 cables de acero paralelos permiten que el cable resistir las fuerzas de tracción de hasta 1500-2000 N (dependiendo del diámetro del cable), lo que lo hace ideal para la instalación aérea (por ejemplo, que abarca entre postes de servicios públicos) o despliegue enterrado a larga distancia (resistir la tracción durante la colocación).

• Fuerte resistencia al impacto/compresión: la capa de armadura CST (estructura corrugada) absorbe el impacto y la compresión externos, evitando el daño al núcleo de fibra interna, adecuada para áreas con actividad humana frecuente (p. Ej.

(2) Adaptabilidad ambiental superior

• Bloqueo de humedad y agua: el gel de bloqueo de agua del tubo suelto central y la vaina exterior PE/LSZH forman una barrera de humedad dual, lo que garantiza que no haya intrusión de agua, incluso si la vaina está ligeramente dañada. El cable cumple con el estándar de 'tensión de agua ' para cables al aire libre (sin fuga de agua después de la inmersión de 24 horas).

• Resistencia a los rayos UV y envejecimiento: la vaina externa de PE/LSZH se agrega con estabilizadores UV, lo que permite la exposición a largo plazo a la luz solar (uso aéreo) sin grietas o degradación del rendimiento (vida útil: ≥20 años).

• Resistencia a la corrosión: el acero galvanizado (para cables CST y acero) y los materiales de la vaina resistentes a los químicos resisten la corrosión de las sales del suelo, los contaminantes industriales o los ambientes ácidos/alcalinos.

(3) transmisión de señal estable

• Atenuación de baja fibra: el diseño central del tubo suelto minimiza la microfundición de las fibras (causadas por cambios de temperatura o estrés mecánico), asegurando la transmisión de señal estable. Para fibras de modo único (G.652D), la atenuación es tan baja como 0.36 dB/km (a 1310 nm) y 0.22 dB/km (a 1550 nm).

• Estabilidad de la temperatura: el tubo suelto y los materiales de la vaina tienen un amplio rango de temperatura de funcionamiento de -40 ° C a +70 ° C, adaptándose a ambientes de frío (por ejemplo, regiones del norte) o a alta temperatura (áreas desérticas).

(4) Instalación y mantenimiento fáciles

• Ligero y flexible: en comparación con los cables totalmente blindados (por ejemplo, la armadura de alambre de acero), la capa CST y los cables de acero paralelos balancean la protección y la flexibilidad, reduciendo las dificultades de instalación (por ejemplo, doblarse alrededor de los postes).

• Estructura clara: el diseño central del tubo suelto simplifica el empalme y el mantenimiento de la fibra: los técnicos pueden acceder rápidamente a las fibras sin desmontar estructuras varadas complejas.

Aplicaciones:

(1) líneas de comunicación aérea

• Implementado entre postes de servicios públicos (instalación aérea) para redes de comunicación rural, suburbana o de carreteras. Los 2 cables de acero paralelos tienen el peso del cable, mientras que la armadura CST resiste la carga del viento y el daño de las aves.

• Ejemplo: conectar estaciones base 4G/5G en áreas remotas o transmitir datos entre los centros de comunicación municipales.

(2) Instalación enterrada directa

• Enterrado directamente en el suelo (sin una tubería protectora) para redes de troncos urbanos, parques industriales o redes perimetrales del campus. La armadura CST y la vaina exterior resisten la presión del suelo, las picaduras de roedores y la corrosión química.

• Ejemplo: colocar entre centros de datos en diferentes zonas industriales para construir una columna vertebral de fibra óptica de baja latencia.

(3) Proyectos de entorno duros

• Áreas mineras: Resiste la vibración, el impacto y el polvo; Utilizado para la comunicación de minas subterráneas (aunque típicamente con vainas adicionales de retardante de llama).

• Regiones costeras: materiales resistentes a la corrosión (acero galvanizado, envoltura de PE) resistir el aerosol de sal y la alta humedad.

• Matriota del sistema de energía: se usa en redes de comunicación de energía (por ejemplo, las líneas de transmisión de alto voltaje de alto voltaje) para transmitir datos de monitoreo: las opciones de vaina de LSZH cumplen con los requisitos de seguridad contra incendios para las instalaciones de energía.

(4) Redes de emergencia y temporales

• Implementado rápidamente para la recuperación de desastres (por ejemplo, después de terremotos o inundaciones) debido a su alta resistencia a la tracción y una fácil instalación, restaurando la comunicación en áreas dañadas.

Resumen
