GYFXTY con hilo de vidrio antiroedores, cable de fibra óptica unitubo dieléctrico para instalación aérea/conductos
| Modelo | GYFXTY-G |
| Conteo de fibra | 2 núcleo -24 núcleo |
| Tubo búfer | Tubo central uni-suelto |
| Sistema de bloqueo de agua | Gel de tubo/hilo bloqueador de agua |
| Miembro de la fuerza | Hilo de vidrio |
| Vaina exterior | PE (polietileno) o LSZH |
| Solicitud | Instalación aérea/ de conductos |
| Longitud de duración | 2 km, 3 km, 4 km, etc. |
Descripción:
Este cable de fibra óptica tipo GYFXTY es un cable de comunicación totalmente dieléctrico especializado diseñado con protección antiroedores (a través de hilo de vidrio) , estructura unitubo y compatibilidad con escenarios de despliegue aéreo y de conductos, y admite de 2 a 24 núcleos de fibra óptica para transmisión de comunicaciones de media y corta distancia.
Es un cable de fibra óptica de un solo tubo (unitubo) totalmente dieléctrico que integra hilo de vidrio como componente central antiroedores, eliminando la necesidad de refuerzos o armaduras metálicas. Está optimizado para entre 2 y 24 núcleos de fibra, lo que equilibra la capacidad de transmisión y la flexibilidad de implementación, y puede instalarse en entornos aéreos (no autoportantes) y de conductos (subterráneos o de tuberías). Se utiliza ampliamente en escenarios donde los componentes metálicos están restringidos (para evitar interferencias electromagnéticas) y los riesgos de daños por roedores son altos.

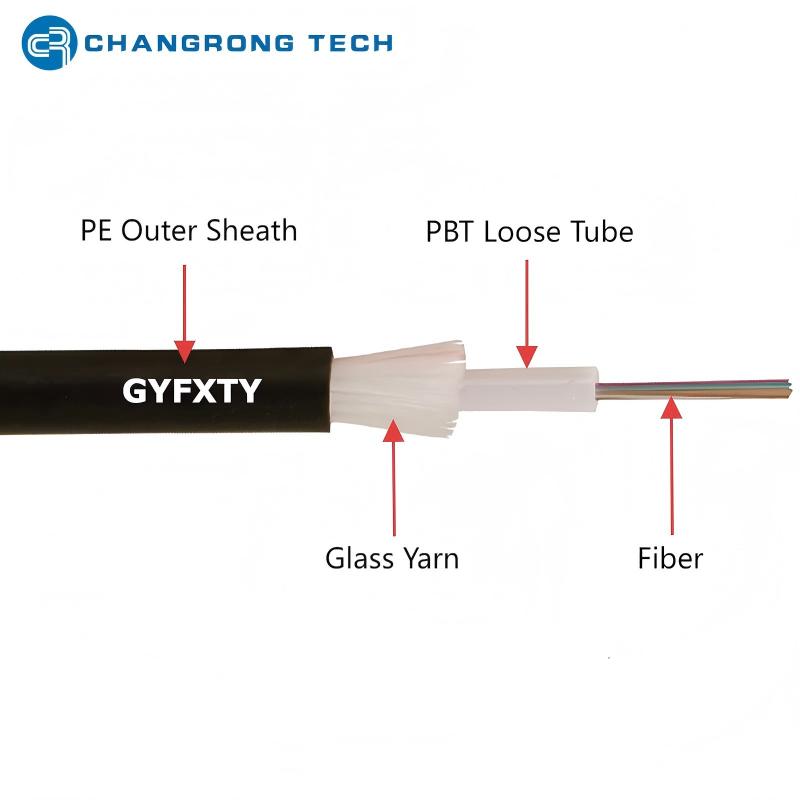

Las 2-24 fibras se colocan en un tubo holgado central de PBT que se llena con gel para tubos. El tubo está reforzado longitudinalmente con hilo de vidrio e hilo bloqueador de agua. Finalmente el cable se completa con una funda de polietileno (PE) o LSZH (Low Smoke Zero Halogen).
| Capa | Componente y función |
| 1. Núcleo de fibra óptica | La parte central consta de 2 a 24 fibras ópticas monomodo (SM) o multimodo (MM) (normalmente fibras monomodo G.652D para comunicaciones generales o G.657A para demandas insensibles a dobleces). |
| 2. Tubo suelto central | El unitubo hecho de PBT está lleno de un gel tixotrópico bloqueador de agua, que envuelve las fibras coloreadas para evitar la entrada de agua en el tubo, proteger las fibras de la corrosión por humedad y amortiguar las fuerzas externas de microflexión. |
| 3. Miembro de fuerza anti-roedores | Una densa capa de hilo de vidrio duro de alta resistencia se enrolla alrededor del tubo central. Los roedores (como ratas, ratones y ardillas) no pueden masticar el hilo de vidrio afilado y quebradizo, lo que bloquea eficazmente su roer y evita la rotura de la fibra causada por el daño de los roedores. |
| 4. Varuela exterior | La capa más externa es una funda de LSZH (baja emisión de humos y cero halógenos) o PE. Es resistente a la radiación UV, el envejecimiento y la corrosión química, e integra una función de bloqueo de agua (algunos diseños agregan cinta de bloqueo de agua entre el miembro de resistencia y la funda exterior) para proteger aún más la estructura interna del ambiente externo. |

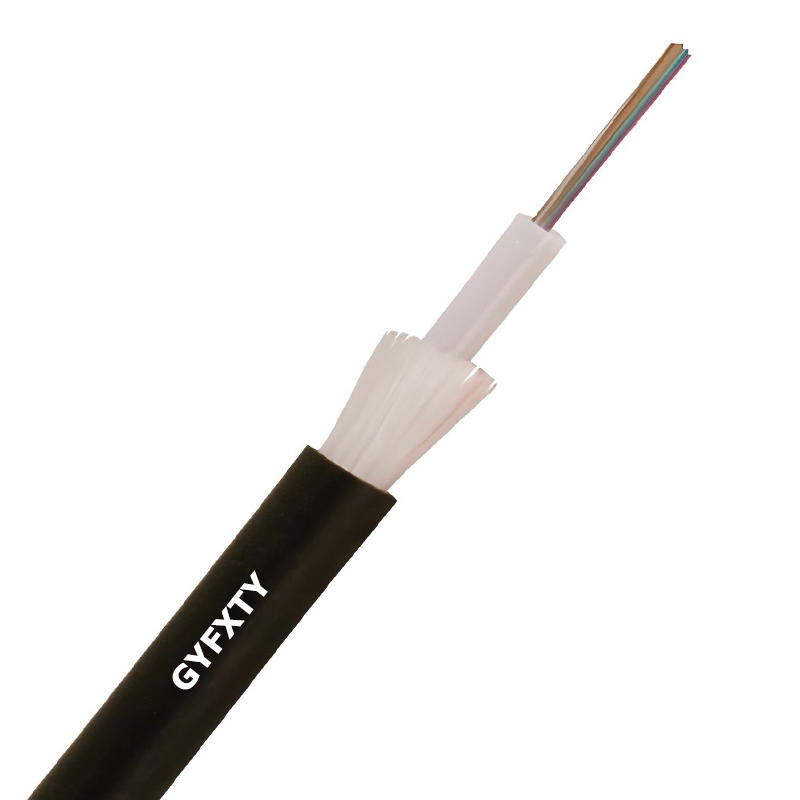

Cable Antiroedores Aéreo/Conducto GYFXTY

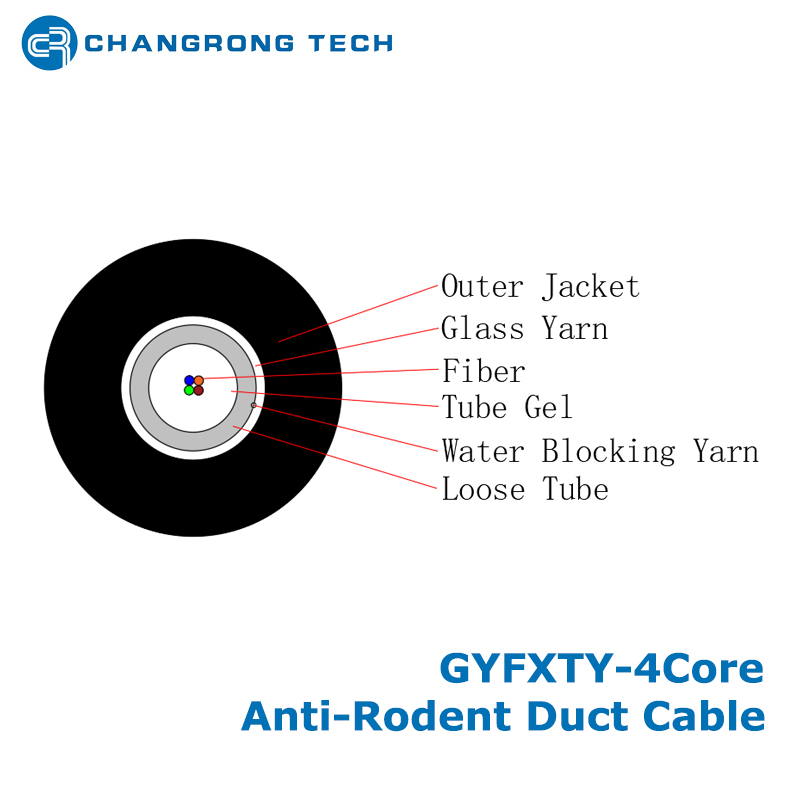

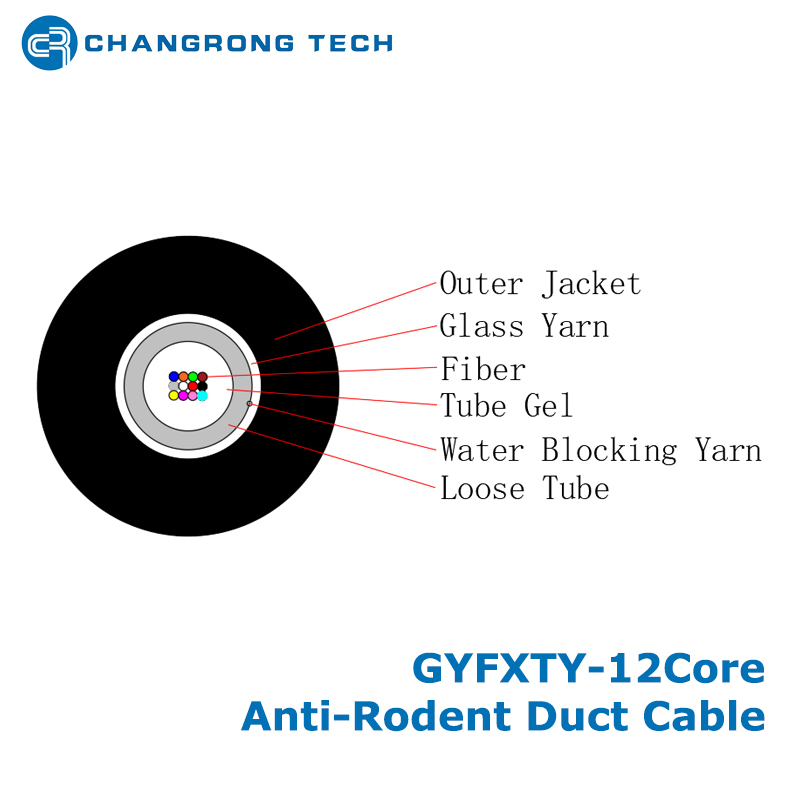

Sección transversal del cable GYFXTY
Diseño totalmente dieléctrico : sin componentes metálicos, inmune a EMI, rayos y corrosión;
Glass Yarn Anti-Rodent : Barrera física contra el daño de los roedores sin aditivos tóxicos.
Tubo suelto relleno de gel : protege las fibras del estrés, las fluctuaciones de temperatura y la humedad; Mantiene la integridad de la señal.
Alto rendimiento mecánico : los miembros resistentes no metálicos del hilo de vidrio ofrecen resistencia a la tracción (1000-1500 N a corto plazo) y al aplastamiento; Diámetro pequeño (~7,0 mm) y peso ligero (~50 kg/km) para un fácil manejo.
Durabilidad ambiental : funda resistente a los rayos UV; temperatura de funcionamiento: −40 °C a +70 °C; Cumple con IEC 60794-1
Compacto y eficiente : Diseño de tubo central con alta densidad de empaquetamiento de fibra; Minimiza la contracción del tubo y el espacio de instalación.
Aplicaciones:
Instalaciones aéreas: Amarradas a cables mensajeros en corredores eléctricos, áreas montañosas o propensas a rayos.
Duct & Conduit: Conductos interiores/exteriores, microductos y redes de acceso (FTTH, FTTB).
Ambientes sensibles : zonas de alto voltaje, áreas industriales EMI y ubicaciones que requieren resistencia a la corrosión y sin conexión a tierra.
Redes urbanas y de campus: enlaces troncales y de distribución en MAN, redes de campus e implementaciones de fibra hasta las instalaciones (FTTP).

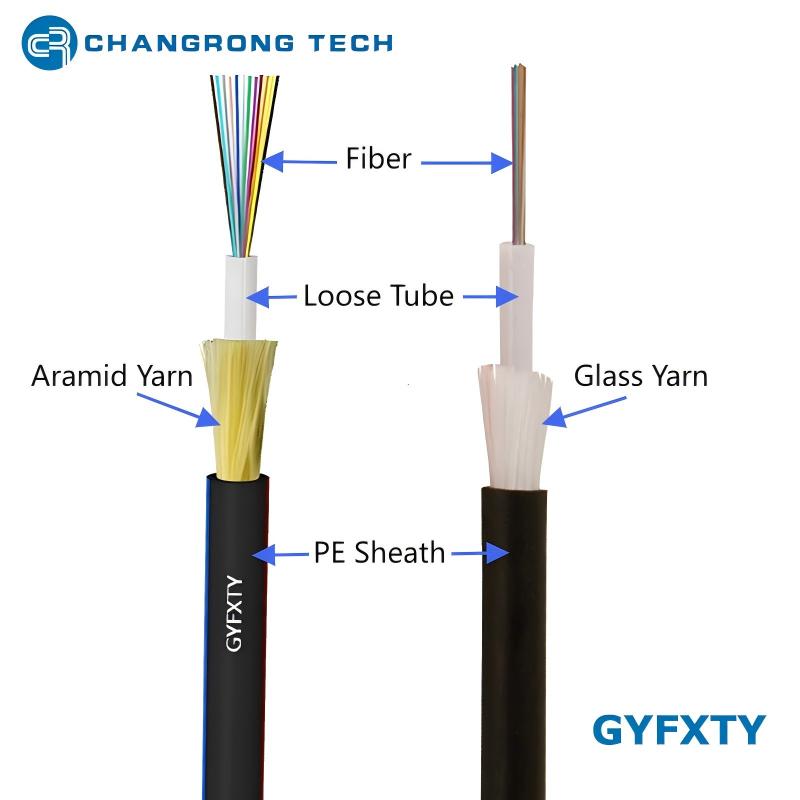

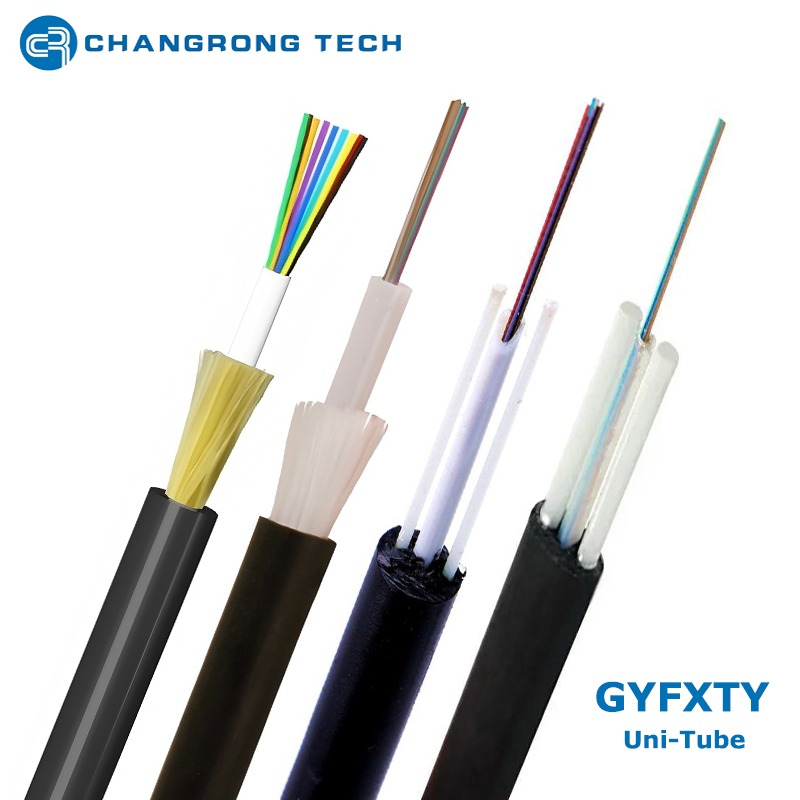

Tipos similares de cable no metálico totalmente dieléctrico Unitube:
GYFXTY con elemento de resistencia antiroedores de hilo de vidrio (redondo Fibra Drop)
GYFXTY con miembro resistente de hilo de aramida (redondo Fibra Drop)
GYFXY con dos miembros de resistencia de FRP paralelos (redondo Fibra Drop)
GYFXBY con dos miembros de fuerza FRP paralelos (plano Fibra Drop)

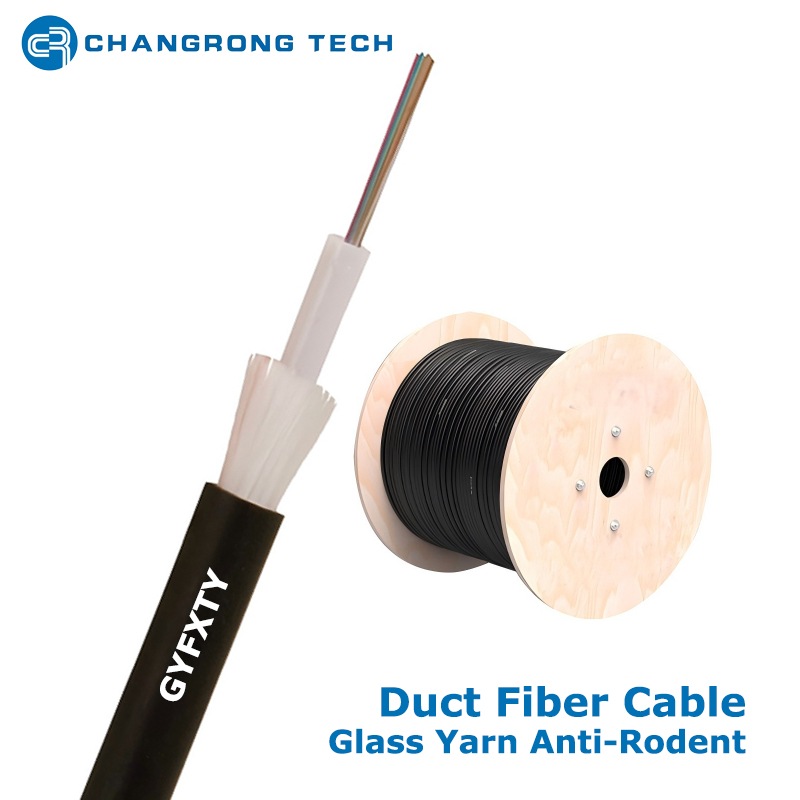

Longitud del carrete :
Normalmente 2 km, 3 km, 4 km, 5 km (como su solicitud)
Opciones de batería :
Tambor de madera fumigado
Tambor de madera reforzado con acero
Tambor de madera contrachapada.
Marcado de cable y batería de acuerdo con los requisitos del cliente.
