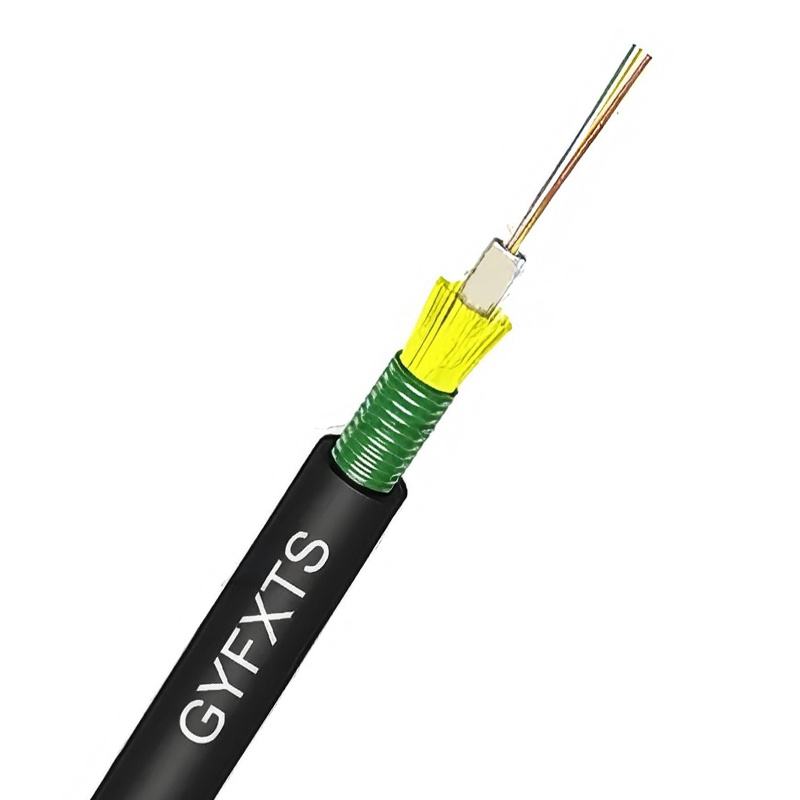

Cable de fibra óptica de conducto aéreo reforzado con hilo de aramida blindado con cinta de acero de tubo central GYFXTS
| Modelo | Gyfxts |
| Conteo de fibra | 2 núcleos - 24 núcleos |
| Tubo | Tubo suelto central |
| Material de bloqueo de agua | Gel en tubo e hilo bloqueador de agua |
| Armadura | Cinta de acero corrugada (CST) |
| Miembro de la fuerza | Hilo de aramida (o hilo de vidrio según petición) |
| Vaina exterior | PE o LSZH |
| Rango de temperatura | - 40 ° C a 70 ° C |
| Solicitud | Instalación de antena/ducto UG |
Fibra central: monomodo (G.652D/G.657A2) o multimodo (OM3/OM4), fibra desnuda de 250 μm, codificada por colores para una fácil identificación.

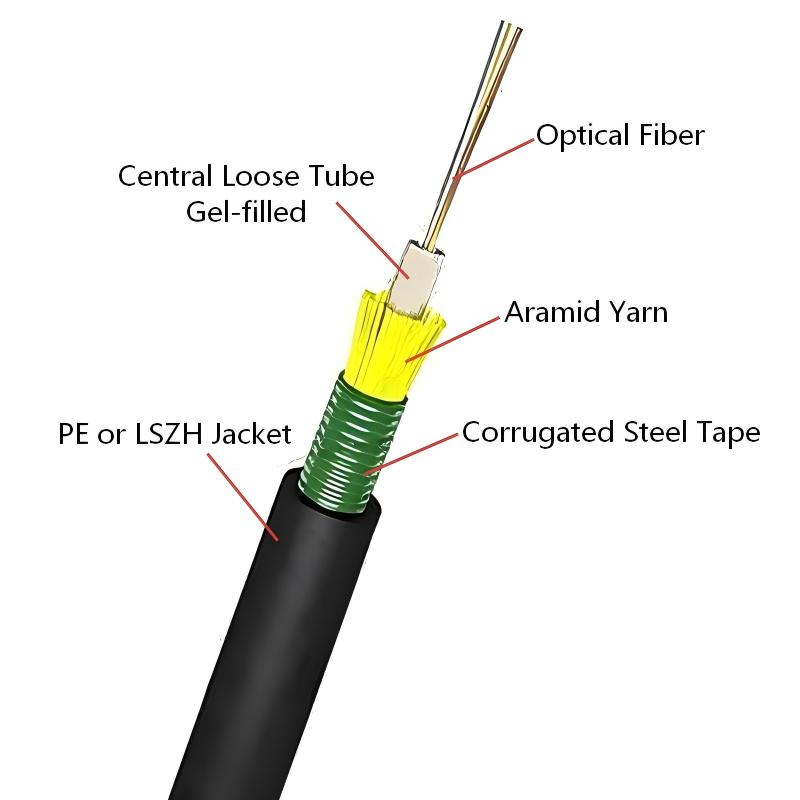

Diseño clave: tubo holgado central (PBT) + gel tixotrópico bloqueador de agua + miembro tensor de hilo de aramida + armadura de cinta de acero corrugado (PSP) + funda exterior de PE, formando una estructura compacta, liviana y robusta.

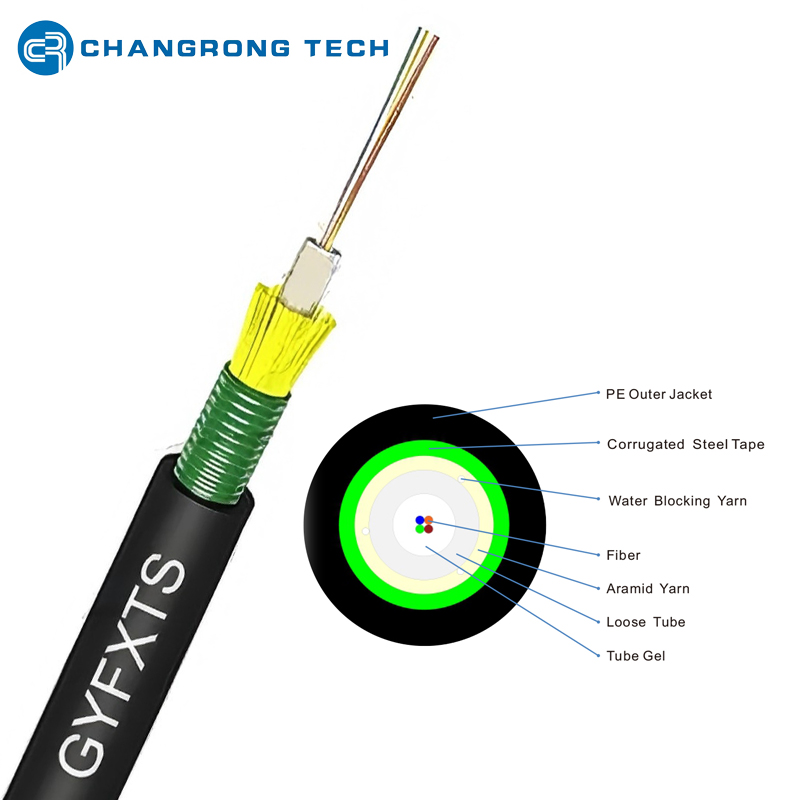

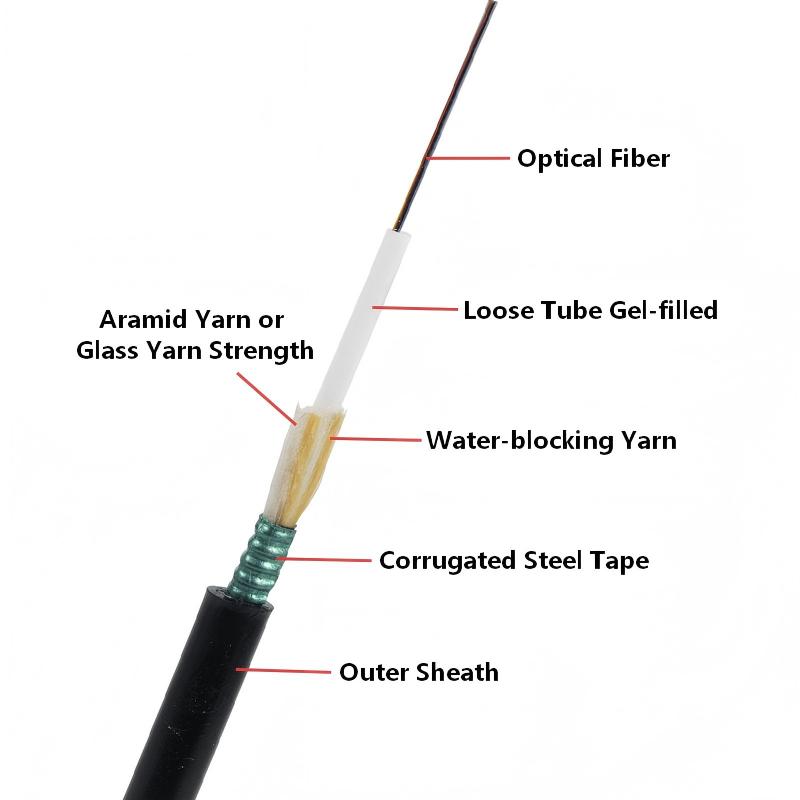

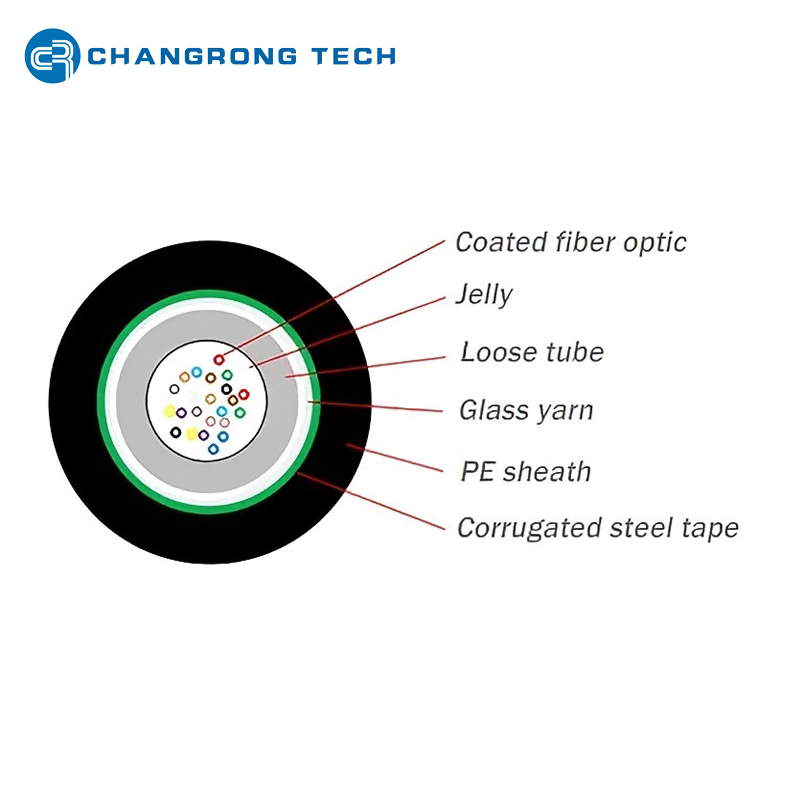

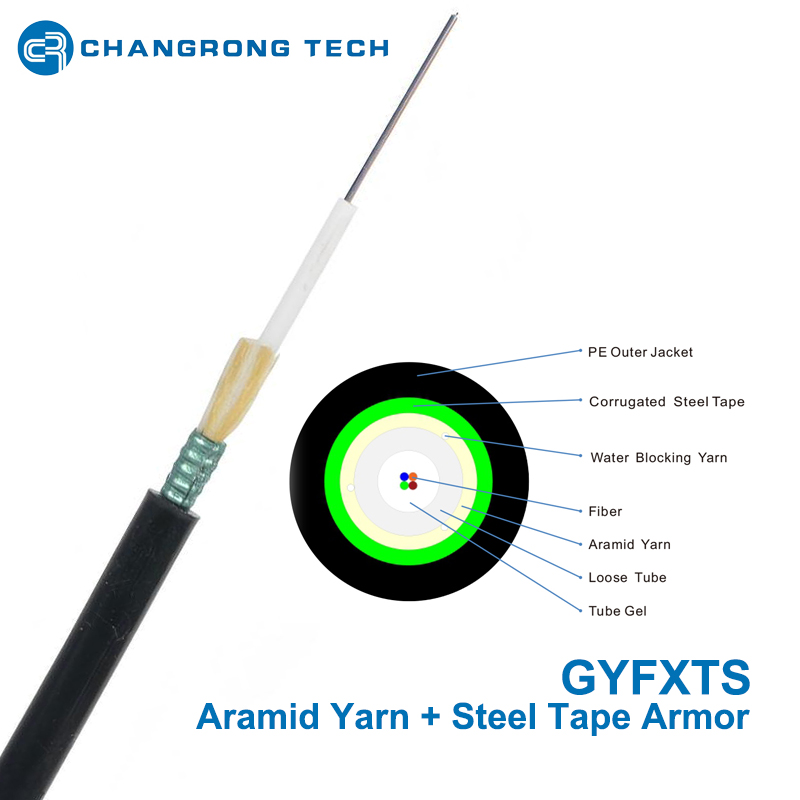

La estructura es la siguiente (de dentro a fuera):
| Capa No. | Material componente | Función |
| 1. Núcleo de fibra | Fibra SM/MM de 250 μm (2–24 núcleos), codificada por colores | Transmisión de señal óptica |
| 2. Tubo suelto central | PBT (tereftalato de polibutileno) de alto módulo, diámetro ~2,0 mm (2–12 núcleos) / ~2,8 mm (24 núcleos) | Protege las fibras, controla el exceso de longitud de las fibras para lograr estabilidad térmica/mecánica. |
| 3. Relleno que bloquea el agua | Gel tixotrópico bloqueador de agua (envasado en un tubo suelto) | Evita la penetración longitudinal del agua y amortigua las fibras. |
| 4. Hilo que bloquea el agua | Hilo seco que bloquea el agua (envuelto alrededor de un tubo suelto) | Mejora el bloqueo de agua, llena los espacios entre el tubo y la armadura. |
| 5. Miembro de tracción | Hilo de aramida (tendido longitudinalmente) | Proporciona alta resistencia a la tracción (autosoporte aéreo) sin fatiga del metal. |
| 6. Armadura de cinta de acero | Cinta de acero corrugado (PSP, envuelta longitudinalmente) | Resiste la presión lateral, mordeduras de roedores e impactos mecánicos. |
| 7. Varuela exterior | Polietileno (PE) o baja emisión de humos y cero halógenos (LSZH) | Resiste los rayos UV, la humedad, los productos químicos y la abrasión; proteger las capas internas |
| 8. Cordón de apertura (opcional) | Nailon/Poliéster | Facilita el desmontaje de la funda para empalmes. |
Características del cable de fibra óptica blindado Unitube GYFXTS
Compacto y liviano : el diseño del tubo central minimiza el diámetro y el peso, es fácil de manejar e instalar en conductos estrechos o tramos aéreos.
Resistencia a la tracción superior : El refuerzo de hilo de aramida permite el autosoporte aéreo (no se necesita cable mensajero adicional para tramos cortos/medianos) y una alta tensión de tracción durante la instalación del conducto.
Excelente protección mecánica : la armadura de cinta de acero resiste el aplastamiento (≥1000 N/100 mm), el daño de roedores y el impacto externo; Tubo PBT resistente a la hidrólisis para una estabilidad a largo plazo.
Bloqueo total de agua : tubo relleno de gel + hilo/cinta que bloquea el agua para evitar la entrada de agua longitudinal/radial, adecuado para regiones húmedas/lluviosas.
Amplia resistencia a la temperatura : Temperatura de funcionamiento: -40 ℃ ~ +70 ℃; Temperatura de almacenamiento/instalación: -30 ℃ ~ +70 ℃, se adapta a climas extremos.
Buen rendimiento de flexión : mín. Radio de curvatura (instalación: 20×OD; funcionamiento: 10×OD), flexible para enrutamiento en conductos/esquinas aéreas.
Transmisión óptica estable : Baja pérdida, baja dispersión; El control del exceso de longitud de la fibra garantiza la estabilidad de la señal bajo cambios de tensión/temperatura.
Resistencia a los rayos UV y a la intemperie : la funda de PE estabilizada a los rayos UV resiste el envejecimiento y es adecuada para exposiciones prolongadas al aire libre.
Larga vida útil : ≥25 años en condiciones normales de funcionamiento.
Aplicaciones
Instalación aérea : Despliegue aéreo en postes/torres (redes de acceso urbano/rural, backhauls FTTH, enlaces campus/parque industrial); El elemento tensor de hilo de aramida soporta auto-soporte para luces medianas.
Instalación de conductos : tendido de conductos/tuberías en corredores de telecomunicaciones, tuberías subterráneas, elevadores de edificios; El tamaño compacto se adapta a conductos estrechos, la armadura resiste la abrasión de la pared del conducto y el daño de roedores.
Redes troncales y de acceso : enlaces de número medio de fibras (de 2 a 24 núcleos) para operadores de telecomunicaciones, ISP, campus empresariales, parques industriales y proyectos de ciudades inteligentes.
Implementación en entornos hostiles : áreas con alto estrés mecánico, infestación de roedores, humedad o temperaturas extremas (por ejemplo, regiones suburbanas, montañosas y costeras).
Enlaces entre edificios y campus : conexiones de corta/media distancia entre edificios, centros de datos y salas de comunicaciones (cruce interior/exterior).
Cumplimiento de estándares : Cumple con IEC 60794, ITU-T G.652/G.657 y los estándares nacionales de cables de telecomunicaciones (por ejemplo, YD/T 769).
Consejos de instalación : Evite curvas cerradas al tirar; utilice herramientas de tensión adecuadas para la instalación de antenas/ductos; selle los extremos del cable para evitar la entrada de agua.
Conteo de fibras : normalmente de 2 a 24 núcleos (personalizable para conteos más altos a pedido).
Resumen
1. Parámetro de estructura del cable
| Modelo | Gyfxts | |
| Tipo de fibra | G652D G655 G657 50/125 62.5/125 | |
| Conteo de fibra | 2-12 | 24 |
| Max.Fibers por tubo | 12 | 24 |
| Diámetro del cable (mm) | 7.5 | 8.0 |
| Peso del cable (kg/km) | 58 | 65 |
| Tubo | Tubo suelto central PBT | |
| Miembro de la fuerza | Hilo de aramida (o hilo de vidrio) | |
| Armadura | Cinta de acero corrugada | |
| Vaina | Chaqueta única (PE o LSZH) | |
| Tensión (n) | Largo/Corto Plazo: 600/1500 | |
| Crush (n/100 mm) | Largo/Corto Plazo: 300/1000 | |
| Mínimo Radio de flexión (mm) | Estático/dinámico: 12,5D/25D | |
| Temperatura (℃) | Almacenamiento/Operación: -40 ℃ ~ 70 ℃ | |
2. Identificación de color de fibra
No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Azul | Naranja | Verde | Marrón | Pizarra | Blanco | Red | Negro | Amarillo | Violeta | Rosa | Agua |
3. Parámetro de fibra G652.D (después del cable)
Artículo | Características | Unidad | Valor | |
Geométrico | Diámetro de revestimiento | μm | 125.0 ± 1.0 | |
Revestimiento de no circularidad | % | ≤1.0 | ||
Error de concentricidad de revestimiento de núcleo | μm | ≤0.6 | ||
No circularidad del núcleo | % | ≤12 | ||
Diámetro de recubrimiento | μm | 245 ± 10.0 | ||
Error de concentricidad de revestimiento | μm | ≤12 | ||
Radio curlón | m | ≥4 | ||
Atenuación | Pendiente de dispersión cero s0 | ps/nm²km | ≤0.092 | |
Atenuación de 1625 nm | DB/km | ≤0.30 | ||
1383 +/- Atenuación de 3 nm | DB/km | ≤0.36 | ||
Atenuación de 1310 nm | DB/km | ≤0.36 | ||
Atenuación de 1550 nm | DB/km | ≤0.22 | ||
Discontinuidad de puntos (1310nm y 1550nm) | db | ≤0.05 | ||
Atenuación a 1285 nm ~ 1330 nm en comparación con 1310nm | db | ≤0.03 | ||
Atenuación a 1485 nm ~ 1580 nm en comparación con 1550 nm | db | ≤0.03 | ||
Longitud de onda de dispersión cero λ0 | Nuevo Méjico | 1300≤λ 0≤1324 | ||
Dispersión | 1285 ~ 1339 nm dispersión | ps/nm/km | ≤3.5 | |
1271 ~ 1360 nm dispersión | ps/nm/km | ≤5.3 | ||
Dispersión de 1550 nm | ps/nm/km | 13.3 ~ 18.6 | ||
Valor de MFD nominal （1310nm） | μm | 8.6-9.5 | ||
Tolerancia a MFD | μm | ± 0.4 | ||
Flexión | Longitud de onda de corte de cable λcc | Nuevo Méjico | ≤1260 | |
Atenuación inducida por macro-Bend de 1550 nm （100 gurns con diámetro de 60 mm） | db | ≤0.5 | ||
PMD | Q | 0.01% | ||
Fibra individual máxima | ps/√km | 0.2 | ||
M | 20 cables | |||
Longitud del carrete :
Normalmente 2 km, 3 km, 4 km, 5 km (como su solicitud)
Opciones de batería :
Tambor de madera fumigado
Tambor de madera reforzado con acero
Tambor de madera contrachapada
Marcado de cable y batería de acuerdo con los requisitos del cliente.
