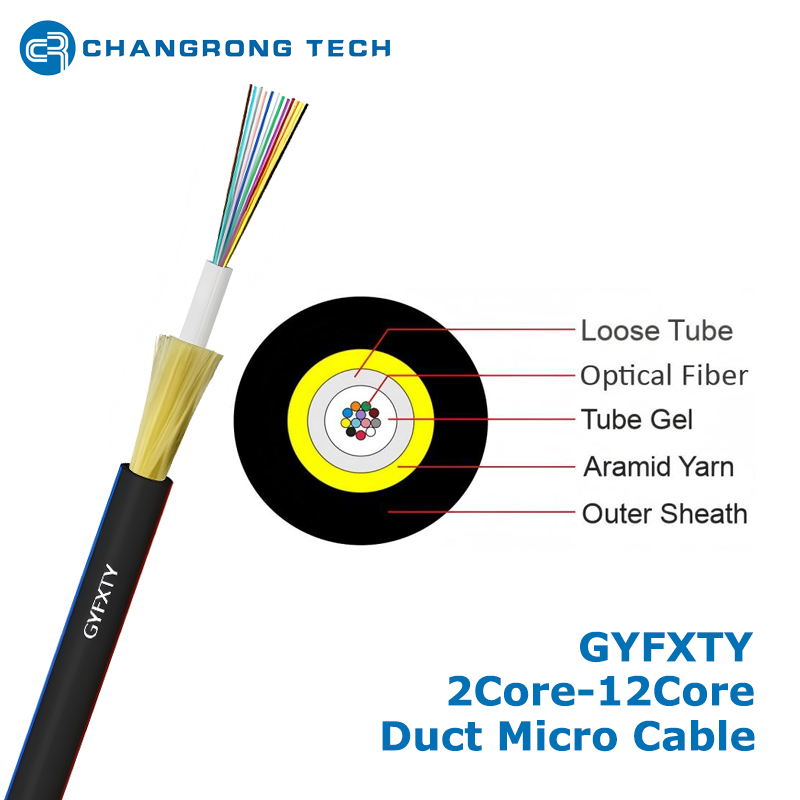

GYFXTY con hilo de aramida, redondo de fibra óptica unitubo dieléctrico Fibra Drop para instalación aérea/de conductos
| Modelo | GYFXTY-A |
| Conteo de fibra | 2 núcleo -24 núcleo |
| Tubo búfer | Tubo central uni-suelto |
| Sistema de bloqueo de agua | Gel de tubo/hilo bloqueador de agua |
| Miembro de la fuerza | Hilo aramido |
| Vaina exterior | PE (polietileno) o LSZH |
| Solicitud | Instalación aérea/ de conductos |
| Longitud de duración | 2 km, 3 km, 4 km, etc. |
Descripción:
Este es un cable de fibra óptica exterior de tubo holgado central (GYFXTY), totalmente dieléctrico, no metálico, con hilo de aramida como elemento de resistencia, que admite de 2 a 24 núcleos y es aplicable tanto para instalaciones aéreas como de conductos, y presenta un diámetro pequeño, peso ligero, excelente rendimiento de tracción y fuerte resistencia a interferencias electromagnéticas y rayos. El número de fibras varía de 2 a 24 núcleos, que pueden ser fibras monomodo (como G.652D, G.657A2) o multimodo (como 50/125 μm, 62,5/125 μm), y cumple con estándares como YD/T1460-2006 e IEC 60794-1.

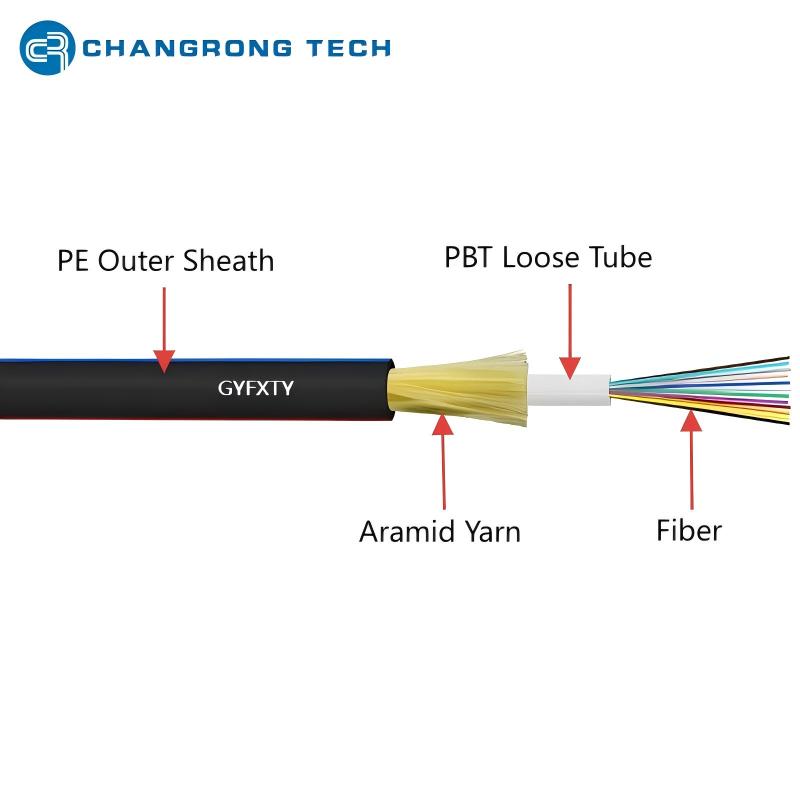

Las 2-24 fibras se colocan en un tubo central suelto que se llena con gel para tubos. Luego, el hilo de aramida se aplica alrededor del tubo como miembro de resistencia. Hilos bloqueadores de agua utilizados como barrera contra la humedad. Finalmente el cable está protegido por una capa de funda de polietileno (PE) o LSZH (Low Smoke Zero Halogen), que proporciona una buena protección mecánica y resistencia ambiental.
| Capa | Composición | Función |
| 1. Fibra óptica | Fibra monomodo (SMF) o fibra multimodo (MMF) | Transmitir señales ópticas |
| 2. Tubo suelto central | PBT (tereftalato de polibutileno) | Encierra y protege las fibras ópticas; Lleno de gel bloqueador de agua para evitar la entrada de humedad y proteger las fibras de daños mecánicos. |

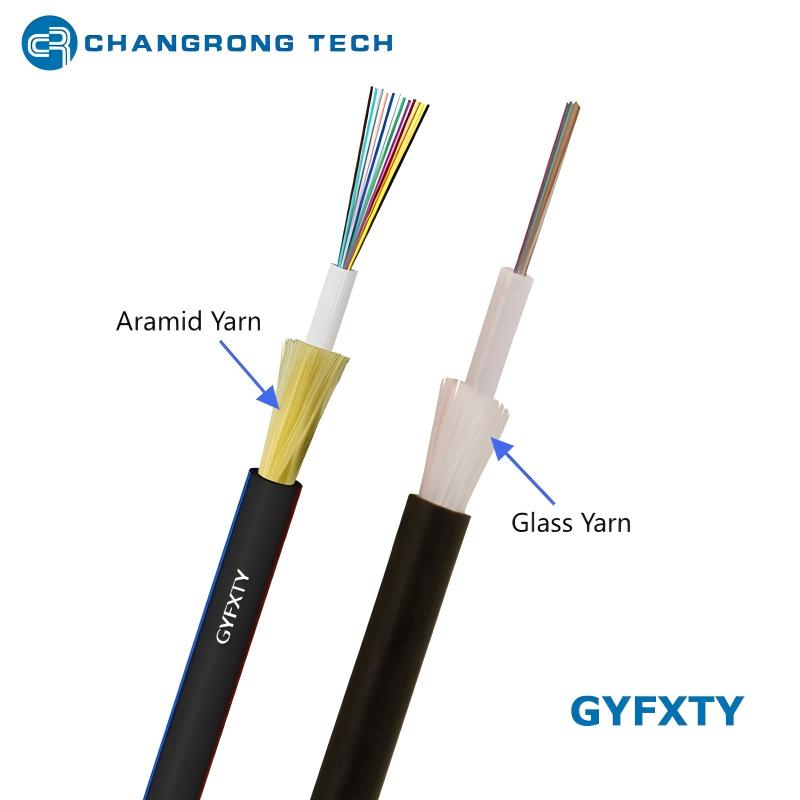

| 3. Refuerzo no metálico | Hilo de aramida Kevlar | Proporciona una excelente resistencia a la tracción para resistir la fuerza de tracción durante la instalación y el uso. |
| 4. Varuela exterior | PE o LSZH | La capa protectora más externa; Resiste la radiación UV, el envejecimiento y el impacto mecánico. |

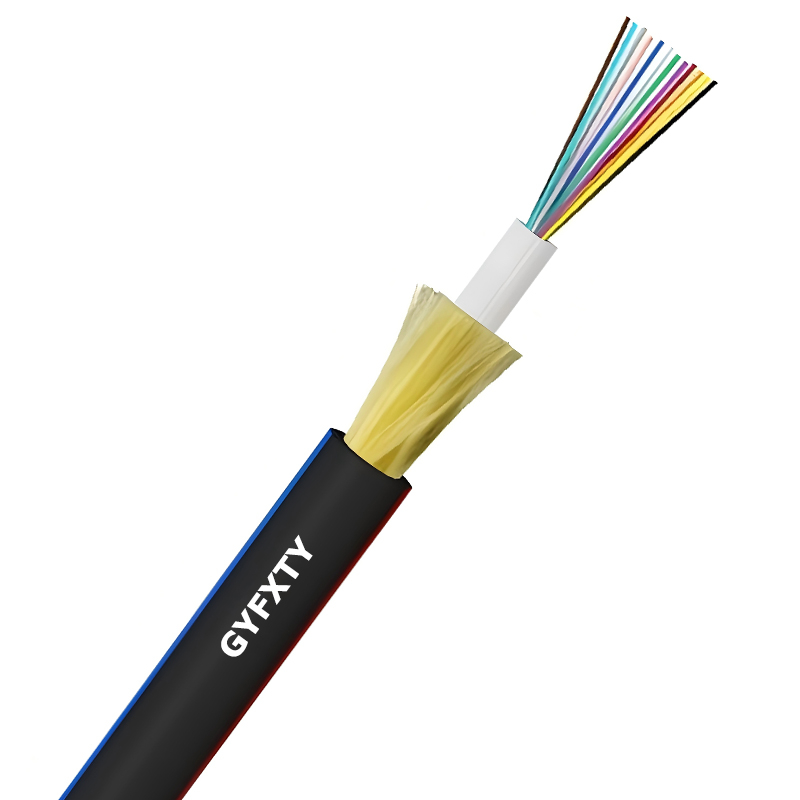

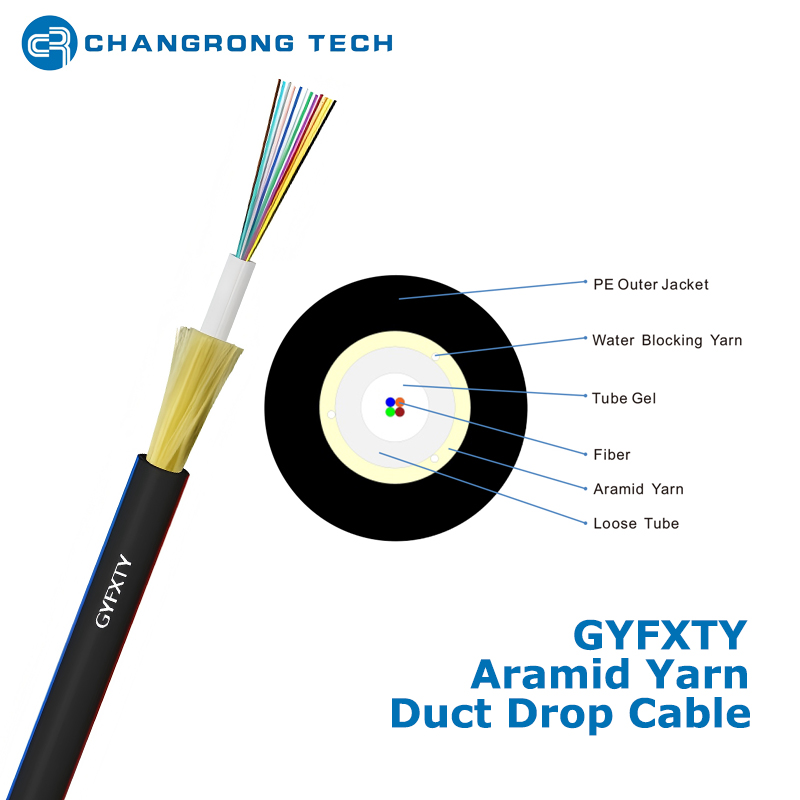

Cable aéreo/conducto GYFXTY

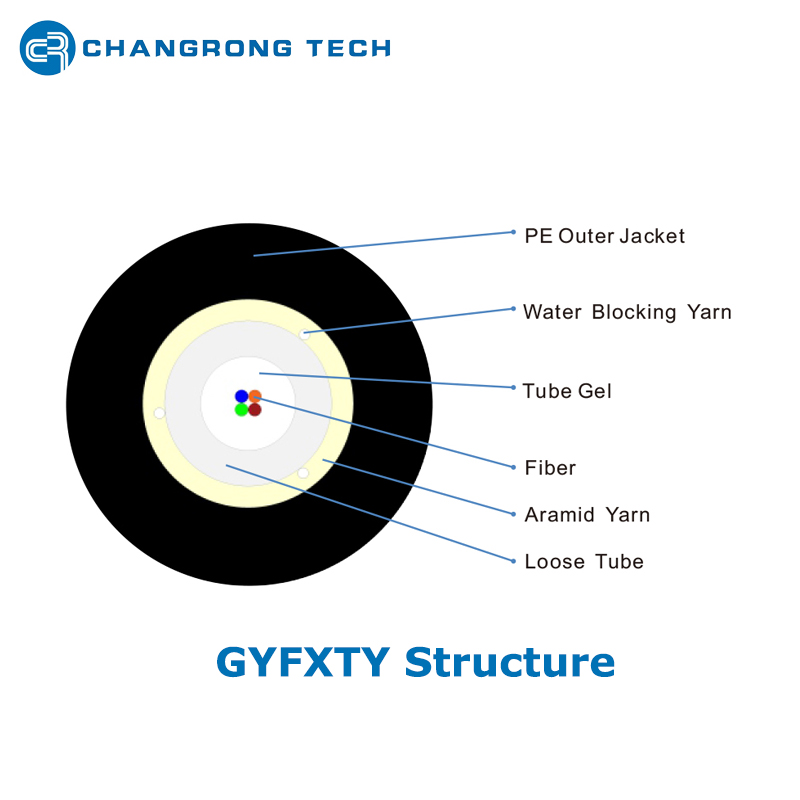

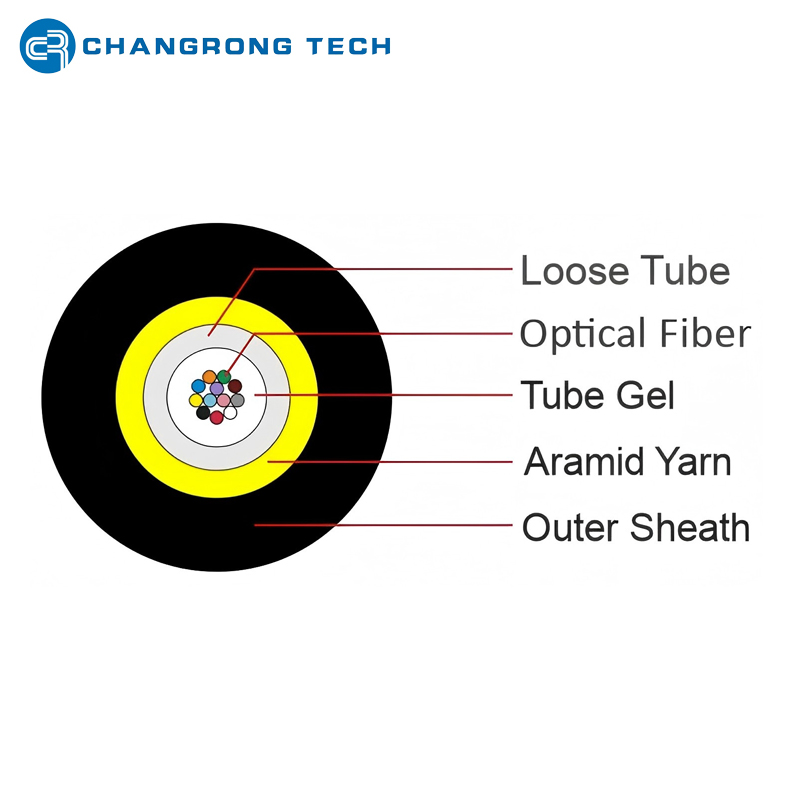

Sección transversal del cable GYFXTY
Diseño totalmente dieléctrico:
No hay componentes metálicos en todo el cable. Este diseño evita eficazmente las interferencias electromagnéticas (EMI) y los rayos, lo que lo hace muy adecuado para su uso en áreas con líneas eléctricas de alto voltaje y entornos electromagnéticos fuertes.
Excelentes propiedades mecánicas:
El elemento resistente del hilo de aramida proporciona al cable una alta resistencia a la tracción (la resistencia a la tracción a corto plazo puede alcanzar aproximadamente 1500 N, la resistencia a la tracción a largo plazo puede alcanzar aproximadamente 500 N). La estructura de tubo holgado y la funda exterior también mejoran la resistencia del cable a la presión lateral y la flexión, con un radio de curvatura estática de 12,5 veces el diámetro del cable y un radio de curvatura dinámica de 25 veces el diámetro del cable.
Rendimiento impermeable superior:
El tubo holgado se rellena con gel impermeable y, si es necesario, los espacios entre los hilos de aramida también se pueden rellenar con materiales que bloqueen el agua. Este diseño impermeable de múltiples capas garantiza que el cable tenga un excelente rendimiento de bloqueo de agua y pueda usarse de manera estable en ambientes exteriores húmedos.
Compacto y ligero:
La estructura central de tubos holgados tiene una alta densidad de ensamblaje de fibras. En comparación con los cables trenzados en capas tradicionales, tiene un diámetro de cable más pequeño (generalmente alrededor de 6,0-8,0 mm) y un peso más liviano, lo que es conveniente para el transporte y la instalación y también se puede aplicar a la instalación por soplado de aire en espacios estrechos.
Rentable:
El diseño sin armadura simplifica el proceso de producción. Mientras tanto, el diámetro pequeño y el peso liviano hacen que el cable tenga un precio competitivo al mismo tiempo que garantiza el rendimiento y es adecuado para implementaciones a gran escala.
Aplicaciones:
Este cable tiene una amplia gama de escenarios de aplicación debido a sus características totalmente dieléctricas y buenas propiedades mecánicas, que incluyen principalmente:
Colocación aérea al aire libre:
Se puede colgar directamente en postes o torres mediante el uso de herrajes de suspensión. Es adecuado para la construcción de redes de acceso, redes de áreas metropolitanas y redes de comunicación rurales, especialmente en áreas con frecuentes caídas de rayos y fuertes interferencias electromagnéticas.
Instalación de conductos:
Se puede colocar en conductos subterráneos o aéreos. Su pequeño diámetro y su suave funda ayudan a reducir la fricción durante la tracción, lo que hace que el proceso de colocación sea eficiente y ahorre mano de obra. Se utiliza a menudo en proyectos de comunicación de tuberías urbanas y en ingeniería de acceso FTTH (Fiber-To-The-Home).
Transición interior - exterior:
Se puede utilizar para la conexión entre líneas troncales exteriores y salas de equipos interiores, y es adecuado para cableado en lugares con espacio limitado, como salas de equipos.
Escenarios especiales:
Puede aplicarse en sistemas de comunicación en áreas con altos requisitos de seguridad, como plantas químicas y centrales eléctricas, así como en algunas líneas de comunicación temporales y proyectos de reparación de emergencia debido a su resistencia a la corrosión y fácil instalación.
Longitud del carrete :
Normalmente 2 km, 3 km, 4 km, 5 km (como su solicitud)
Opciones de batería :
Tambor de madera fumigado
Tambor de madera reforzado con acero
Tambor de madera contrachapada.
Marcado de cable y batería de acuerdo con los requisitos del cliente.
