En muchos proyectos de FTTH, la red llega al edificio mucho antes de que esté realmente resuelta la conexión final del abonado. El último cable corto todavía tiene que pasar a través de paredes, conductos, pasillos, orificios de entrada y esquinas estrechas sin añadir pérdida de señal ni crear problemas de mantenimiento. Un cable de fibra óptica de bajada FTTH está diseñado para esta sección de acceso final, donde la flexibilidad, la resistencia a la flexión, el material de la cubierta y la ruta de instalación son más importantes que el recuento de fibras por sí solo. Comprender su estructura y sus casos de uso ayuda a los compradores a elegir el cable adecuado para cableado interior, recorridos de conductos o entrada aérea.
El cable de acometida se encuentra en el extremo del usuario de la red FTTH. Una ruta simple puede entenderse como: caja de distribución de fibra o punto de distribución óptica, luego cable de acometida, luego ONU, ONT o tomacorriente de pared interior. Los cables de alimentación y los cables de distribución están diseñados para un transporte de red más amplio, mientras que el cable de acceso final debe funcionar en espacios más reducidos y más cercanos a los usuarios. Es por eso que un cable de fibra óptica de acometida FTTH suele ser compacto, con un bajo número de fibras y más fácil de manejar que los cables troncales exteriores más grandes.
Este último tramo puede parecer corto comparado con el resto de la red óptica, pero afecta directamente a la experiencia de servicio del usuario. Si el cable se aplasta, se dobla demasiado, se fija mal o se expone a un entorno inadecuado, la señal óptica puede volverse inestable incluso antes de llegar al equipo terminal. Un buen cable de última milla no es sólo una conexión física; es la parte que permite que una red FTTH planificada se convierta en un servicio funcional dentro de un edificio real. Por lo tanto, la selección debe comenzar con la ruta entre el punto de distribución y el equipo del usuario, no solo con el nombre del modelo de cable.
El enrutamiento del lado del usuario crea tensiones que el cable de fibra común puede no manejar de manera eficiente. Los instaladores a menudo necesitan pasar el cable a través de marcos de puertas, orificios de pared, conductos, bandejas de cables, rodapiés o esquinas estrechas cerca de cajas de terminales. Durante este proceso, el cable se puede tirar, recortar, enrollar, abrir para terminar y ajustar varias veces. Un cable estándar que sea demasiado grande o difícil de pelar puede ralentizar la instalación y aumentar la posibilidad de dañar la fibra.
Las propiedades más útiles en este apartado son la flexibilidad, el comportamiento en flexión, el fácil acceso a la fibra y una chaqueta adaptada al recorrido. Un alto número de fibras suele ser menos importante para una única conexión doméstica que un manejo limpio y un rendimiento óptico confiable después de la instalación. Esta es la razón por la que los diseños de caída de FTTH a menudo utilizan fibra monomodo insensible a la flexión y estructuras compactas tipo arco o en forma de 8. En términos prácticos, el cable debería ayudar al instalador a terminar una ruta limpia sin crear puntos ocultos de pérdida de señal.
La fibra óptica dentro del cable transporta la señal luminosa, por lo que su rendimiento de curvatura es muy importante en las rutas de acceso FTTH. La mayoría de los cables de acometida FTTH utilizan fibra monomodo, que comúnmente incluye G.657A1 o G.657A2, porque la sección final interior o de entrada al edificio a menudo incluye curvas más cerradas que los tramos largos al aire libre. Las fibras G.657 están diseñadas para redes de acceso donde el rendimiento de pérdida por flexión es especialmente importante, lo que las hace adecuadas para rutas con espacio limitado y cambios de dirección frecuentes.
G.652D todavía se utiliza ampliamente en entornos de transmisión monomodo estándar, pero las fibras G.657 son más adecuadas cuando las condiciones de enrutamiento son más restrictivas. La diferencia práctica no es que una fibra sea "buena" y la otra sea "mala"; se trata de dónde se instalará el cable. Es posible que una ruta con secciones de conducto largas y rectas no necesite el mismo rendimiento en curvas que un pasillo de apartamento o una entrada a una habitación con curvas pequeñas. Las opciones de cable de acometida FTTH tipo arco para interiores comúnmente incluyen opciones de fibra G652D, G657A1 y G657A2 para que el diseño del cable pueda satisfacer diferentes necesidades de enrutamiento.
Los miembros de resistencia protegen la fibra óptica de la fuerza de tracción, la presión de fijación y la tensión de enrutamiento. En un cable de acometida, la fibra misma no debe soportar la carga mecánica durante la instalación. Los miembros resistentes de alambre de acero son útiles cuando se necesita un soporte mecánico más fuerte, especialmente cuando el cable puede enfrentar más tirones o tensión. Los miembros de resistencia de FRP no son metálicos y son livianos, lo que los hace adecuados donde se prefiere protección dieléctrica, manejo más fácil o resistencia a la corrosión.
La elección entre alambre de acero y FRP debe depender del entorno de instalación. Las rutas interiores pueden usar alambre de acero cuando se necesita un soporte más fuerte en una estructura compacta, mientras que el FRP a menudo se elige para diseños de cables no metálicos. Una opción compacta para interiores como CROFC GJXH utiliza una estructura tipo arco de 2,0 × 3,0 mm con dos elementos resistentes de alambre de acero y una cubierta LSZH para el enrutamiento desde un punto de distribución óptica del edificio hasta los terminales de usuario.
La cubierta exterior protege el cable del entorno. Para rutas interiores, comúnmente se prefiere LSZH porque los materiales con bajo contenido de humo y sin halógenos respaldan un cableado de edificio más seguro donde el comportamiento ignífugo y con bajo contenido de humo es importante. Para rutas al aire libre, por conductos o semiexpuestas, a menudo se seleccionan chaquetas de tipo PE o HDPE para obtener una mejor resistencia a la humedad, la exposición a los rayos UV, la abrasión y el desgaste relacionado con el clima. La chaqueta debe elegirse según el tramo más duro del recorrido, no simplemente según una etiqueta general del cable.
Esta distinción adquiere importancia cuando un cable pasa del exterior al interior. Una ruta puede comenzar en un punto de distribución exterior, atravesar una pared y continuar hacia un espacio de usuario. En ese caso, el cable puede necesitar tanto resistencia ambiental como idoneidad para la seguridad en interiores, o la ruta puede requerir una transición controlada en el punto de entrada. Seleccionar correctamente la funda ayuda a prevenir un error común: utilizar un cable interior donde la humedad, la luz solar o la exposición mecánica son los riesgos reales.
El cable interior tipo arco es una de las opciones más comunes para rutas cortas de edificios FTTH. Se utiliza en hogares, apartamentos, oficinas, hoteles, pasillos y conexiones de terminales de usuario a caja de distribución de piso. El perfil plano tipo arco o mariposa ayuda a los instaladores a encaminar el cable de forma ordenada a lo largo de paredes o a través de pequeños caminos interiores. Su estructura compacta también permite un desmontaje y una terminación en campo más sencillos, lo cual resulta valioso cuando muchas conexiones de usuario deben completarse de manera eficiente.

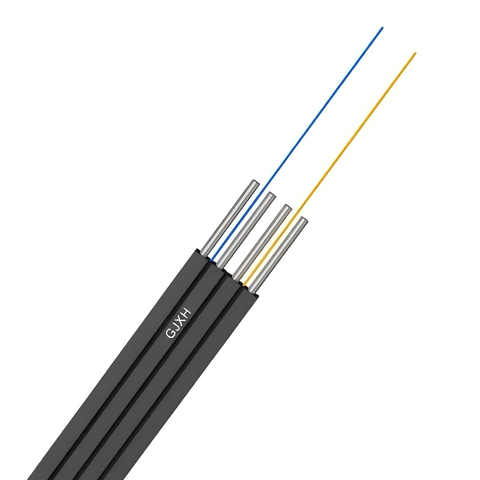

Este tipo de cable es adecuado cuando la ruta es principalmente en interiores y no enfrenta mucha humedad, tensión aérea prolongada o exposición mecánica severa. Para cableado interior, elegir un cable de fibra óptica FTTH flexible ayuda a lograr un enrutamiento limpio, rendimiento de curvatura, seguridad de la cubierta y terminación confiable. CROFC GJXH es una opción típica de tipo arco para interiores que combina una estructura compacta de 2,0 × 3,0 mm, elementos resistentes de alambre de acero y una cubierta LSZH para la conexión FTTH en interiores desde el punto de distribución hasta el equipo del usuario.
El cable de acometida con conducto blindado es más adecuado cuando la ruta incluye secciones de conducto, sótanos, caminos semi-exteriores, secciones enterradas cortas, áreas propensas a roedores o lugares donde el cable puede enfrentar presión y abrasión. En estas situaciones, un cable tipo arco para interiores estándar puede tener una protección demasiado ligera, mientras que un cable de fibra óptica de acometida FTTH blindado es más adecuado para rutas con riesgo de humedad, aplastamiento, roedores o abrasión. La armadura no se añade sólo para que el cable parezca más fuerte; se utiliza cuando el recorrido de instalación crea un riesgo real de humedad, aplastamiento, daños por roedores o manipulación brusca. La lógica de selección clave es si el cable necesita una mayor protección mecánica y ambiental.
El cable tipo arco de conducto blindado CROFC GJYXFHS / GJYXFHA se adapta a este tipo de recorrido. La estructura incluye un núcleo de cable GJXFH, miembros resistentes de FRP, cinta bloqueadora de agua, armadura de cinta de aluminio o acero y opciones de funda de LSZH o PE. Esto lo hace más apropiado para rutas de caída FTTH que necesitan protección de conductos y al mismo tiempo permanecen cerca de la familiar estructura de cables de acceso tipo arco.

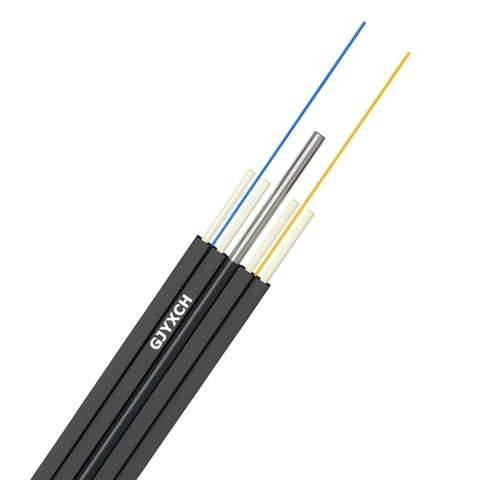

El cable de acometida autoportante se utiliza cuando la ruta de la última milla incluye un tramo aéreo, como una conexión de un poste a un edificio o entre estructuras cercanas. El diseño en forma de 8 o cable mensajero le da al cable soporte adicional para que el cuerpo del cable óptico no se vea obligado a soportar toda la tensión del tramo. Este tipo se diferencia del cable para conductos porque el problema principal no es solo la presión o la humedad del conducto, sino también la suspensión al aire libre, el movimiento del viento, los puntos de fijación y la carga de tracción. El elemento de soporte ayuda al cable a mantener una ruta estable antes de ingresar al edificio.
El cable de bajada FTTH en forma de 8 mini autoportante CROFC GJYXFCH utiliza un cable mensajero de acero con miembros resistentes de FRP para el despliegue aéreo de última milla desde los puntos de distribución hasta las instalaciones del usuario final. Otra opción en forma de 8 para exteriores combina un cable mensajero de acero con miembros resistentes de alambre de acero en una estructura aérea compacta para acceso al exterior de última milla. Estos ejemplos muestran cómo la entrada aérea requiere una dirección del cable diferente del enrutamiento de una habitación interior o de la instalación de conductos protegidos.
Ruta de instalación | Mejor dirección del cable | Razón principal |
Enrutamiento de paredes, pasillos o habitaciones interiores | Cable de acometida interior tipo arco | Flexible, compacto, fácil de desmontar |
Conducto, sótano o vía expuesta | Cable de bajada de conducto blindado | Mejor protección mecánica y contra la humedad. |
Entrada aérea de poste a casa o exterior | Cable de bajada autoportante | Soporte de mensajero para tirar de la tensión. |
La elección del cable de fibra óptica FTTH adecuado depende de la ruta real de la última milla, no solo del número de fibras o el tamaño del cable. El cableado interior, los recorridos de los conductos, la entrada aérea y las transiciones del exterior al interior requieren diferentes niveles de rendimiento de curvatura, soporte de tracción, protección de cubierta y flexibilidad de instalación. Anhui Changrong Optical Fiber & Cable Technology Co., Ltd. proporciona opciones de cables de acometida FTTH para estas condiciones de ruta, incluidos diseños tipo arco interior, conductos blindados y autoportantes, lo que ayuda a los compradores a adaptar la estructura del cable a las necesidades reales de instalación y reducir la pérdida de señal evitable o los problemas de mantenimiento.
R: Un cable de fibra óptica de bajada FTTH es el segmento de cable final que conecta un punto de distribución de fibra a un hogar, oficina, ONU, ONT o toma de pared.
R: El cable de acometida FTTH se utiliza para el acceso de fibra de última milla, transportando señales de Internet, voz y video desde la red de distribución óptica hasta las instalaciones del suscriptor.
R: Sí, pero el uso en exteriores requiere la estructura adecuada, como una funda resistente a los rayos UV, una protección que bloquee el agua, una armadura o un mensajero autoportante para instalación aérea.
R: Los cables para interiores generalmente se centran en la flexibilidad, la facilidad de pelado y la seguridad LSZH, mientras que los cables para exteriores necesitan mayor protección contra la humedad, la luz solar, la abrasión y la tracción.
R: Una flexión muy pronunciada puede aumentar la pérdida de señal o dañar la fibra. La fibra resistente a la flexión ayuda, pero los instaladores aún deben respetar los límites de flexión del cable.
R: Comience con la ruta. El cableado interior, los recorridos de los conductos, la entrada aérea y las transiciones del exterior al interior requieren diferentes tipos de fibras, miembros resistentes, cubiertas y niveles de protección.
