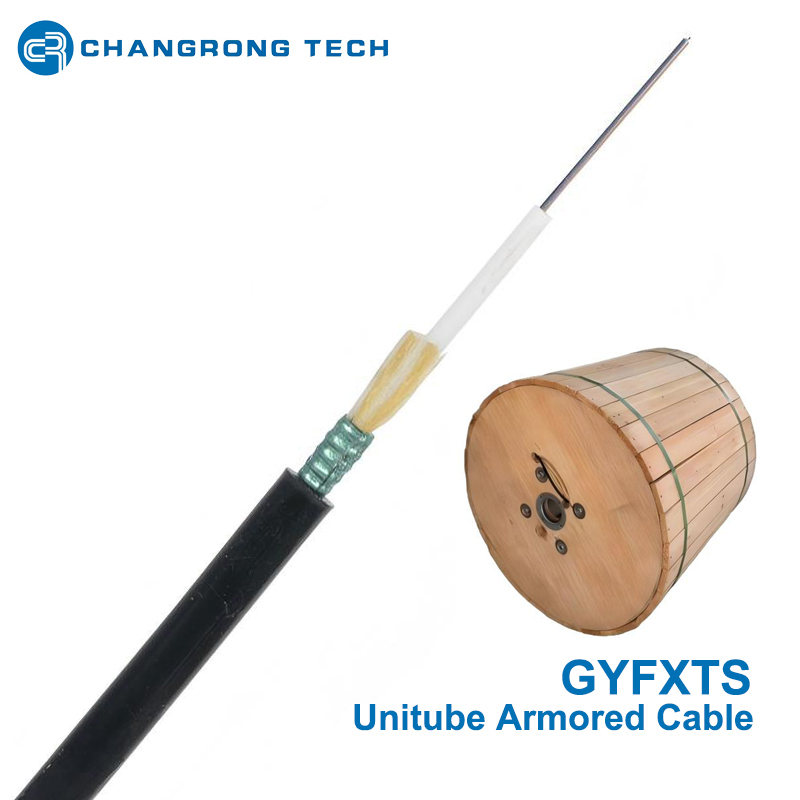

GYFXTS Tubo central Cinta de acero Cable de fibra óptica de conducto aéreo antiroedores reforzado con hilo de vidrio blindado
| Modelo | Gyfxts |
| Conteo de fibra | 2FO - 24FO |
| Tubo | Tubo central uni-suelto |
| Material de bloqueo de agua | Gel en tubo e hilo bloqueador de agua |
| Armadura | Cinta de acero corrugada (CST) |
| Miembro de la fuerza | Hilo de vidrio (o hilo de aramida) |
| Vaina exterior | PE o LSZH |
| Rango de temperatura | - 40 ° C a 70 ° C |
| Solicitud | Instalación de antena/ducto UG |
GYFXTS es un cable central de fibra óptica para exteriores de tubo holgado con armadura de cinta de acero y refuerzo de hilo de vidrio E, diseñado para instalación aérea y de ductos. Alberga de 2 a 24 núcleos fibras monomodo (G652D/G657A1) o multimodo en un tubo holgado de PBT de alto módulo lleno de gel tixotrópico bloqueador de agua, protegido por una armadura de cinta de acero corrugado longitudinal (PSP), miembros resistentes de hilo de vidrio y una funda exterior de PE, lo que ofrece un rendimiento mecánico y ambiental robusto para comunicaciones en exteriores de corta y media distancia.

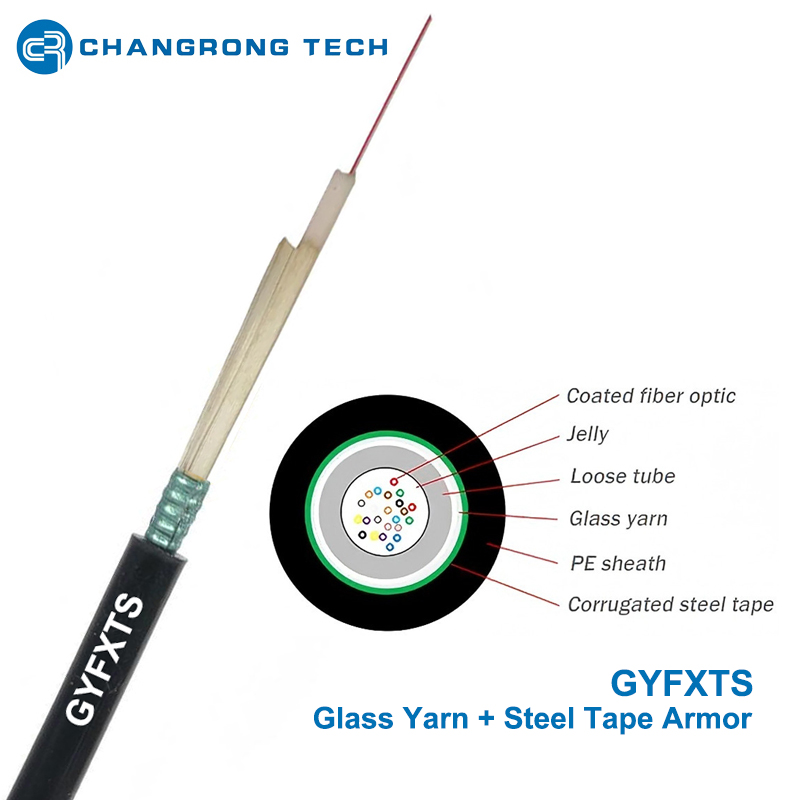

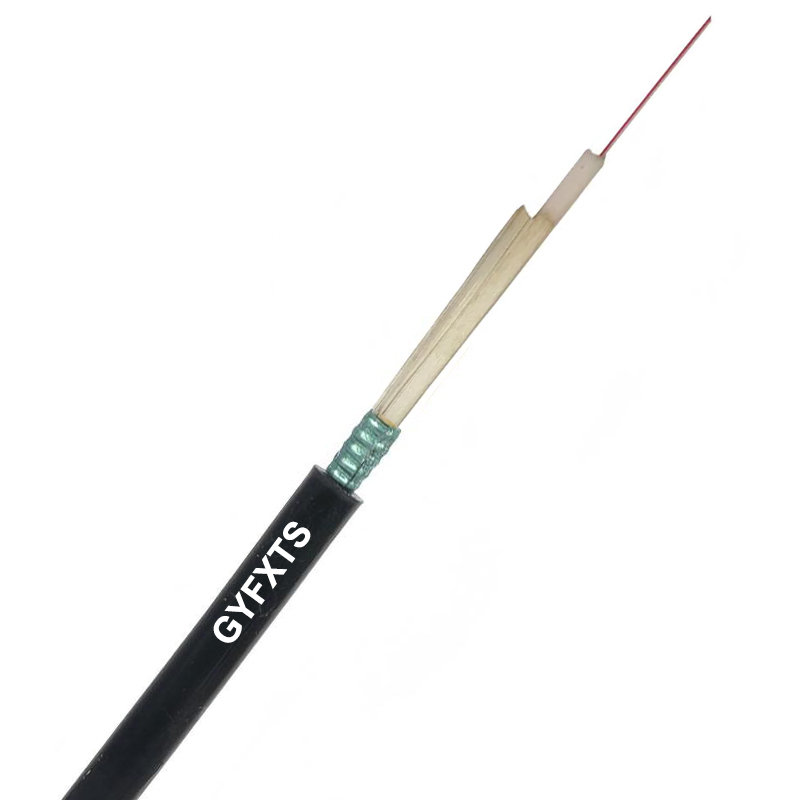

La estructura es la siguiente (de dentro a fuera):
| Capa No. | Material componente | Función |
| 1. Núcleo de fibra | Fibra óptica recubierta de 250 μm (2 a 24 núcleos), codificada por colores | Transmisión de señal óptica |
| 2. Tubo suelto central | PBT de alto módulo (2,0 ± 0,2 mm para 2 a 12 núcleos; 2,8 ± 0,2 mm para 24 núcleos), relleno con gel bloqueador de agua | Protege las fibras, previene el estrés de las fibras y la entrada de humedad. |
| 3. Capa que bloquea el agua | Cinta/hilo hinchable con agua (envuelto alrededor del tubo suelto) | Mejora el bloqueo de agua, llena los espacios entre el tubo y la armadura. |
| 4. Refuerzo de hilo de vidrio | Hilos de vidrio E enrollados alrededor del tubo. | Proporcionar alta resistencia a la tracción (no metálico, liviano) |
| 5. Armadura de cinta de acero | Cinta de acero corrugado (PSP, envuelta longitudinalmente) | resistencia al aplastamiento, protección contra roedores y blindaje mecánico |
| 6. Funda exterior | Polietileno (PE) o baja emisión de humos y cero halógenos (LSZH) | Resiste los rayos UV, la humedad, los productos químicos y la abrasión; proteger las capas internas |
| 7. Cordón de apertura (opcional) | Poliéster | Facilita el desmontaje de la funda para empalmes. |
Características del cable de fibra óptica blindado Unitube GYFXTS
Diseño de tubo holgado central : exceso de longitud de fibra optimizada, tensión mínima de la fibra bajo flexión/tensión, fácil empalme y terminación.
Armadura de cinta de acero : Excelente resistencia al aplastamiento, a prueba de roedores y protección contra la presión lateral, adecuada para entornos exteriores hostiles.
Refuerzo de hilo de vidrio : alta resistencia a la tracción con un peso más ligero (comparable a los alambres de acero), no conductor, ideal para tramos aéreos y tracción de conductos.
Bloqueo total del agua : el tubo relleno de gel + los materiales hinchables con agua garantizan una impermeabilización y resistencia a la hidrólisis a largo plazo.
Diámetro pequeño y peso liviano : fácil manejo, instalación y menor costo de transporte; Compatible con conductos y accesorios aéreos estándar.
Amplia tolerancia a la temperatura : rendimiento óptico estable en ambientes extremadamente fríos y calientes (-40 ℃ a +70 ℃).
Baja pérdida y baja dispersión : Cumple con los estándares ITU-T G.652D/G.657A1, adecuado para transmisión de datos de alta velocidad.
Aplicaciones
Tendido aéreo : tramos aéreos (corta/media distancia) para redes de acceso de telecomunicaciones, CATV, comunicación rural y troncales de campus (soporta suspensión autoportante o por cable mensajero).
Tendido de conductos : Tendido de conductos/tuberías subterráneas para redes de área metropolitana (MAN), líneas troncales locales e interconexión de edificio a edificio (resiste daños por roedores y presión del suelo).
Uso secundario : Entierro directo (con protección adicional) y cruce de puentes/alcantarillas para enlaces exteriores de corta distancia donde se requiere ligereza y alta resistencia a la tracción.
Escenarios típicos : acceso FTTH, redes de campus empresariales, comunicación de parques industriales y proyectos de expansión de banda ancha rural.
GYFXTS es una variante de GYXTW/GYXTS, que reemplaza los miembros resistentes de alambre de acero con hilo de vidrio para un rendimiento de tracción liviano y no metálico.
El recuento de núcleos suele oscilar entre 2 y 24 núcleos (estándar); Hay recuentos de núcleos personalizados (hasta 48) disponibles para proyectos específicos.
Cumplimiento de IEC 60794-1-2, ITU-T G.652 y estándares nacionales de cables de telecomunicaciones (por ejemplo, YD/T 901) para implementación global.
Preguntas frecuentes
P: ¿Cómo elegir entre los cables GYFXTS, GYXTW y GYXTS, que son todos cables de fibra unitubo?
R: Todos son cables ópticos centrales de tubo holgado para exteriores, con un número de fibras estándar de 2 a 24 núcleos, compatibles con fibras monomodo/multimodo G652D/G657A1. La temperatura de funcionamiento oscila entre -40 ℃ y +60 ℃ y la funda exterior es de polietileno (PE) negro resistente a los rayos UV, que cumple con las normas IEC 60794-1-2 y YD/T 901. A continuación se muestra la comparación de parámetros:
| Parámetros principales | Gyfxts Hilo de vidrio reforzado + cinta de acero blindada | Gyxtw Alambre de acero reforzado + cinta de acero blindada | GYXTS Alambre de acero reforzado + cinta de acero blindada (armadura ligera) |
|---|---|---|---|
| Material del miembro de resistencia | Hilo de vidrio no metálico | Dos alambres de acero galvanizado paralelos | Alambres de acero enrollados |
| Estructura de blindaje | Cinta de acero corrugada longitudinalmente (PSP) | Cinta de acero corrugada longitudinalmente (PSP) | Cinta de acero longitudinalmente lisa |
| Diámetro exterior estándar (2-24 núcleos) | ≈7,0-7,5 mm (ligero) | ≈8,0-8,5 mm | ≈7,5-8,0 mm |
| Peso unitario | ≈60-65 kg/km (más ligero) | ≈85-90 kg/km (más pesado) | ≈75-80kg/km |
| Resistencia a la tracción a corto plazo | ≥1500N (alta resistencia a la tracción no metálica) | ≥2000N (máxima resistencia a la tracción metálica) | ≥1800N |
| Resistencia al aplastamiento a corto plazo | ≥1000N/100mm | ≥1200N/100mm | ≥1100N/100mm |
| Resistencia al impacto | Sin daños bajo impacto 16J | Sin daños bajo impacto de 20J | Sin daños bajo impacto 18J |
| Protección contra roedores | Bueno (Protección física mediante cinta de acero e hilo de vidrio) | Excelente (Doble protección mediante cinta de acero + alambre de acero) | Bueno (Protección mediante cinta de acero) |
| Radio de curvatura (estático) | ≥10× diámetro exterior del cable | ≥10× diámetro exterior del cable | ≥10× diámetro exterior del cable |
| Radio de curvatura (dinámico) | ≥20× diámetro exterior del cable | ≥20× diámetro exterior del cable | ≥20× diámetro exterior del cable |
| Métodos de instalación adecuados | Antena, conducto (centrándose en el peso ligero) | Entierro directo aéreo, por conductos y de corta distancia | Aérea, conducto (escenarios de carga ligera) |
| Ventajas principales | Ligero, aislado, no metálico, fácil instalación aérea, bajos costos de transporte y construcción. | El rendimiento mecánico más fuerte, resistencia óptima a la tracción, al aplastamiento y al impacto, adecuado para entornos exteriores complejos | Equilibra resistencia y ligereza, alta relación costo-rendimiento |
| Limitaciones principales | Peor resistencia al aplastamiento/impacto que los tipos reforzados con alambre de acero; no recomendado para entierro directo | Instalación aérea pesada, poco engorrosa, con inducción electromagnética. | Resistencia a la tracción ligeramente inferior a GYXTW |
Elija GYFXTS : priorice la instalación aérea/de conductos, requiera aislamiento no metálico (para evitar interferencias electromagnéticas), busque una construcción ligera y sencilla, sin necesidad de enterramiento directo.
Elija GYXTW : entornos de instalación complejos (por ejemplo, alto impacto/presión), necesitan máxima protección mecánica o requisitos de enterramiento directo a corta distancia para enlaces centrales al aire libre.
Elija GYXTS : escenarios habituales de antena/ductos, desea equilibrar la resistencia mecánica y la conveniencia de la construcción y buscar un alto costo-rendimiento para enlaces de comunicación básicos.
1. Parámetro de estructura del cable
| Modelo | GYFXTS | |
| Tipo de fibra | G652D G655 G657 50/125 62,5/125 | |
| Recuentos de fibra | 2-12 | 24 |
| Max.fibras por tubo | 12 | 24 |
| Diámetro del cable (mm) | 7.5 | 8.0 |
| Peso del cable (Kg/km) | 58 | 65 |
| Tubo | Tubo suelto central PBT | |
| Miembro de la fuerza | Hilo de vidrio (o hilo de aramida) | |
| Armadura | Cinta de acero corrugada | |
| Vaina | Chaqueta única (PE o LSZH) | |
| Tensión (n) | Largo/Corto Plazo: 600/1500 | |
| Crush (n/100 mm) | Largo/Corto Plazo: 300/1000 | |
| Mínimo Radio de flexión (mm) | Estático/dinámico: 12,5D/25D | |
| Temperatura (℃) | Almacenamiento/Operación: -40 ℃ ~ 70 ℃ | |
2. Identificación de color de fibra
No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Azul | Naranja | Verde | Marrón | Pizarra | Blanco | Red | Negro | Amarillo | Violeta | Rosa | Agua |
3. Parámetro de fibra G652.D (después del cable)
Artículo | Características | Unidad | Valor | |
Geométrico | Diámetro de revestimiento | μm | 125.0 ± 1.0 | |
Revestimiento de no circularidad | % | ≤1.0 | ||
Error de concentricidad de revestimiento de núcleo | μm | ≤0.6 | ||
No circularidad del núcleo | % | ≤12 | ||
Diámetro de recubrimiento | μm | 245 ± 10.0 | ||
Error de concentricidad de revestimiento | μm | ≤12 | ||
Radio curlón | m | ≥4 | ||
Atenuación | Pendiente de dispersión cero s0 | ps/nm²km | ≤0.092 | |
Atenuación de 1625 nm | DB/km | ≤0.30 | ||
1383 +/- Atenuación de 3 nm | DB/km | ≤0.36 | ||
Atenuación de 1310 nm | DB/km | ≤0.36 | ||
Atenuación de 1550 nm | DB/km | ≤0.22 | ||
Discontinuidad de puntos (1310nm y 1550nm) | db | ≤0.05 | ||
Atenuación a 1285 nm ~ 1330 nm en comparación con 1310nm | db | ≤0.03 | ||
Atenuación a 1485 nm ~ 1580 nm en comparación con 1550 nm | db | ≤0.03 | ||
Longitud de onda de dispersión cero λ0 | Nuevo Méjico | 1300≤λ 0≤1324 | ||
Dispersión | 1285 ~ 1339 nm dispersión | ps/nm/km | ≤3.5 | |
1271 ~ 1360 nm dispersión | ps/nm/km | ≤5.3 | ||
Dispersión de 1550 nm | ps/nm/km | 13.3 ~ 18.6 | ||
Valor de MFD nominal （1310nm） | μm | 8.6-9.5 | ||
Tolerancia a MFD | μm | ± 0.4 | ||
Flexión | Longitud de onda de corte de cable λcc | Nuevo Méjico | ≤1260 | |
Atenuación inducida por macro-Bend de 1550 nm （100 gurns con diámetro de 60 mm） | db | ≤0.5 | ||
PMD | Q | 0.01% | ||
Fibra individual máxima | ps/√km | 0.2 | ||
M | 20 cables | |||
Longitud del carrete :
Normalmente 2 km, 3 km, 4 km, 5 km (como su solicitud)
Opciones de batería :
Tambor de madera fumigado
Tambor de madera reforzado con acero
Tambor de madera contrachapada
Marcado de cable y batería de acuerdo con los requisitos del cliente.
