Comparación de fibra FTTH Fibra Drop: conducto frente a antena

Una ruta de fibra de última milla puede parecer simple en un dibujo, pero la última entrega a menudo decide qué tan bien se instala y mantiene el servicio. El mismo cable de fibra óptica de bajada FTTH puede enfrentar condiciones muy diferentes dependiendo de si se pasa a través de un conducto, se suspende de un poste, se sujeta a lo largo de una pared o se traslada al interior cerca del punto de entrada del suscriptor. Las rutas de los conductos ofrecen protección y una apariencia más limpia, mientras que las rutas aéreas a menudo ahorran tiempo cuando ya existen soportes. Comprender estas diferencias ayuda a los compradores a elegir una estructura de cable que coincida con las condiciones reales de instalación, no solo el nombre del producto.

La verdadera elección: ¿Ruta de conducto protegida o ruta aérea expuesta?

El tendido de conductos protege el cable, pero requiere una mejor planificación

La instalación de conductos coloca el cable de fibra óptica de acometida FTTH dentro de un conducto, microducto, funda de pared u otra vía protegida antes de que llegue al lado del usuario. Esta ruta reduce la exposición directa al viento, la luz solar, la caída de ramas y el contacto accidental con el exterior. En comunidades residenciales o edificios comerciales, la apariencia más limpia del recorrido de los conductos también puede ser una ventaja importante porque el cable no está visiblemente estirado en espacios abiertos.

Sin embargo, la protección no significa que se pueda ignorar la ruta. Antes de seleccionar el modelo de cable, se deben verificar el espacio del conducto, los puntos de curvatura, la distancia de tracción, las condiciones de humedad y los puntos de acceso. Un conducto estrecho o abarrotado puede crear una alta fricción durante la tracción, mientras que una ruta con varias curvas cerradas puede aumentar la tensión cerca de la entrada del edificio. Si el conducto está bloqueado, aplastado o mal documentado, incluso un buen cable puede resultar difícil de reemplazar más adelante.

Por este motivo, el trazado de conductos no es automáticamente la mejor opción. Es mejor cuando el camino es utilizable, accesible y planificado teniendo en cuenta el mantenimiento futuro. Los compradores deben evaluar toda la ruta en lugar de asumir que cada camino protegido proporcionará una fácil instalación.

El enrutamiento aéreo es más rápido cuando ya existen postes o soportes exteriores

La instalación aérea suspende el cable entre postes, paredes de edificios, soportes exteriores u otros puntos de soporte. Este método es común en proyectos FTTH de última milla porque puede reducir el trabajo de excavación y acortar el tiempo de activación. Cuando ya hay postes o soportes exteriores disponibles, el instalador a menudo puede completar la caída más rápidamente que una ruta de conducto que requiere inspección de conductos, preparación de extracción u obra civil.

La compensación es la exposición. Un cable de fibra óptica de bajada FTTH aéreo debe soportar la luz solar, la lluvia, el viento, los cambios de temperatura y el posible contacto con árboles u objetos exteriores. El cable es más fácil de inspeccionar visualmente, pero también es más visible y está más expuesto a daños ambientales.

Es por eso que los cables de acometida aérea necesitan una estructura de soporte. El GJYXCH de CROFC utiliza una estructura autoportante en forma de 8, que combina un cable mensajero de acero con el cuerpo del cable para un despliegue de última milla en exteriores. GJYXFCH sigue un concepto aéreo autoportante similar, utilizando un cable mensajero de acero con miembros resistentes de FRP para la conexión FTTH de última milla desde los puntos de distribución hasta las instalaciones del usuario.

Costo de instalación, velocidad y acceso a reparación

Donde la antena suele ahorrar tiempo y trabajo inicial

La instalación aérea generalmente tiene la ventaja cuando ya se encuentran disponibles postes, paredes exteriores o accesorios de soporte existentes. La ruta no requiere zanjas, restauración de la superficie ni preparación de conductos largos. Para descensos cortos de poste a casa, esto puede hacer que el despliegue aéreo sea más rápido y económico que construir una nueva ruta de conducto.

El ahorro no se trata sólo del precio del cable. El tiempo de mano de obra, la preparación de la ruta y el equipo de acceso a menudo importan más que el costo del cable en sí. Si un proveedor de servicios necesita conectar muchas casas en un área rural o suburbana, los lanzamientos aéreos pueden ayudar a acortar el tiempo de instalación porque las cuadrillas pueden trabajar a lo largo de rutas visibles.

Aun así, la instalación aérea no debe elegirse sólo porque parezca sencilla. La condición del poste, la longitud del tramo, los accesorios de sujeción, los requisitos de espacio libre y las reglas de instalación locales pueden afectar el costo final. Un punto de soporte débil o un tramo demasiado largo pueden requerir hardware adicional o una estructura de cable diferente. La mejor ruta aérea es aquella en la que los soportes están listos, la luz es razonable y los riesgos de exposición son aceptables.

Dónde el ducto puede amortizarse a lo largo de su vida útil

La instalación de los conductos puede requerir más preparación al principio, pero puede reducir las interrupciones futuras cuando el camino está bien planificado. Si es necesario reemplazar, actualizar o reparar el cable, un conducto utilizable brinda a los instaladores una ruta protegida para trabajar. Este beneficio es especialmente valioso en edificios, campus, comunidades residenciales y ubicaciones comerciales donde el trabajo exterior repetido sería inconveniente.

La lógica de mantenimiento difiere entre los dos métodos. Las fallas aéreas pueden ser más fáciles de ver y alcanzar porque el cable es visible. Los cables de los conductos están mejor protegidos de la intemperie y del impacto directo, pero el diagnóstico puede ser más difícil si el recorrido del conducto está bloqueado, mojado, aplastado o no está documentado. Los compradores deben comparar no sólo la primera instalación, sino también el costo probable de la interrupción del servicio y el acceso futuro.

Detalles de construcción del cable que deberían cambiar con la ruta

Para rutas de conductos, verifique tracción, flexión y protección de la funda.

Una ruta de conducto tensiona el cable de fibra óptica de bajada FTTH de manera diferente a una ruta aérea. Las principales preocupaciones son la fricción, la tensión de tracción, las curvaturas de los conductos, la humedad y el estado físico del camino. Incluso cuando el cable está protegido después de la instalación, puede dañarse durante el tiro si la estructura no es adecuada para el recorrido.

El diámetro del cable debe coincidir con el espacio disponible en el conducto. Un cable que es demasiado grande para el conducto puede resultar difícil de tirar, especialmente cuando la ruta tiene curvas o cables existentes. El radio de curvatura también es importante cerca de los puntos de entrada a las paredes, cajas de piso y transiciones interiores. Las fibras ópticas G.657 están diseñadas para mejorar el rendimiento de pérdida por flexión en comparación con las fibras monomodo convencionales, lo que las hace útiles donde el espacio de enrutamiento es limitado en redes de acceso y áreas de entrada a edificios.

La selección de los miembros de vaina y resistencia también debe reflejar las condiciones de tracción y trayectoria. Un conducto liso y limpio puede permitir un cable de bajada compacto, mientras que una ruta más accidentada puede requerir una mejor resistencia a la abrasión o un refuerzo más fuerte. La línea de cables de acometida FTTH de CROFC incluye diferentes estructuras de cables de acometida y opciones de fibra, por lo que la selección práctica debe comenzar con las condiciones de la ruta en lugar de solo con el recuento de fibras.

Para rutas aéreas la estructura de soporte no es opcional

Un cable de fibra óptica FTTH aéreo necesita más que una funda protectora. Dado que el cable está suspendido al aire libre, debe tener una estructura que pueda soportar cargas mecánicas a lo largo del tramo. El alambre mensajero, los elementos de refuerzo, la resistencia a la tracción, el control del hundimiento y la estabilidad en tramos cortos afectan la confiabilidad de la instalación.

Un diseño mini en forma de 8 es una solución común para caídas aéreas de FTTH. En esta estructura, la parte superior actúa como tramo mensajero portante, mientras que el cuerpo inferior del cable porta la fibra óptica. El GJYXCH de CROFC utiliza un cable mensajero de acero junto con miembros resistentes de acero, lo que lo hace adecuado para el despliegue aéreo autoportante de última milla en exteriores. Esta estructura ayuda a separar la función de soporte mecánico de la función de transmisión de fibra.

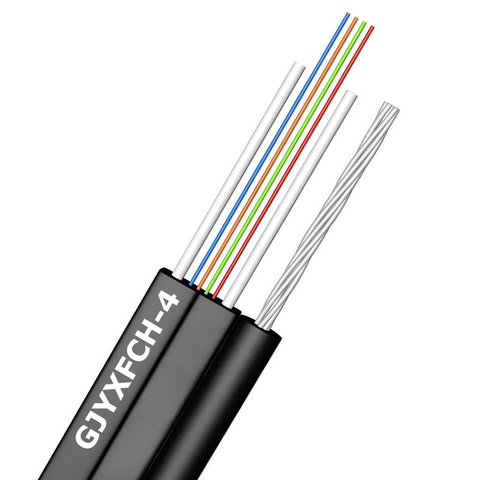

GJYXFCH ofrece otra opción aérea con un cable mensajero de acero y miembros resistentes de FRP. El refuerzo de FRP puede ser útil cuando el comprador desea miembros resistentes no metálicos dentro de la unidad de fibra y al mismo tiempo utiliza un mensajero de acero como soporte superior. El punto clave no es que un modelo se adapte a cada proyecto, sino que las rutas aéreas requieren un cable diseñado para la suspensión.

El tipo de fibra y el rendimiento de flexión siguen siendo importantes al final del edificio

Incluso un descenso aéreo al aire libre suele terminar en una zona estrecha de entrada al edificio. El cable puede girar alrededor de una esquina de la pared, pasar a través de una funda protectora, ingresar a una caja de distribución o conectarse cerca de un terminal de abonado. Estas secciones pueden crear tensiones de flexión que no son obvias cuando solo se considera el tramo exterior.

Las fibras G.657A1 y G.657A2 suelen seleccionarse cuando el rendimiento de flexión es importante, mientras que G.652D sigue siendo común en las redes de acceso. La ruta decide el diseño mecánico, pero la entrada al edificio a menudo decide cuánta tolerancia de curvatura se necesita. Para una ruta de conducto con varias vueltas o una ruta aérea que pasa al interior, la fibra resistente a las curvas puede ayudar a reducir el riesgo de pérdida de señal causada por un enrutamiento estrecho.

Dónde encaja cada método en los proyectos FTTH de última milla

Elija el conducto cuando la protección, la apariencia y el acceso futuro sean más importantes

El tendido de conductos suele ser la mejor opción cuando el cable debe estar oculto, protegido y más fácil de manejar a través de un camino planificado. Ejemplos típicos son comunidades residenciales densas, edificios comerciales, entradas de edificios urbanos y rutas con conductos existentes. Estos entornos a menudo dan más valor a la apariencia, la protección y el acceso estable para el mantenimiento que a la instalación más rápida posible.

Una ruta de conducto también tiene sentido cuando sea necesario un reemplazo futuro. Si el camino es accesible y no está sobrecargado, reemplazar el cable puede ser menos perjudicial que quitar los accesorios aéreos exteriores o abrir una nueva ruta. Esto es especialmente relevante para propiedades donde el trabajo repetido al aire libre podría afectar a los inquilinos, los clientes o las operaciones del edificio.

La limitación es que el conducto es tan bueno como el camino. Un conducto bloqueado, mojado, muy doblado o mal mapeado puede crear problemas de instalación y mantenimiento. Antes de solicitar un cable de fibra óptica de bajada FTTH orientado a conductos , los compradores deben confirmar la longitud de la ruta, el estado del conducto, el espacio disponible y la protección del punto de entrada.

Elija aéreo cuando la ruta sea corta, visible y los puntos de apoyo estén listos

El enrutamiento aéreo se adapta a proyectos donde el camino exterior es corto, visible y está sostenido por postes o estructuras de construcción existentes. Ejemplos comunes son las caídas de poste a casa, el acceso FTTH rural, las conexiones de servicios suburbanos y los enlaces cortos de edificio a edificio. En estos casos, evitar la excavación puede hacer que el despliegue sea más rápido y sencillo.

GJYXFCH es adecuado para aplicaciones como conexiones aéreas de edificio a edificio e implementación de última milla de punto de distribución a usuario, lo que refleja el caso de uso típico de este tipo de cable de acometida autoportante. El cable mensajero de acero soporta la carga aérea, mientras que la unidad de fibra soporta la conexión óptica con las instalaciones del usuario.

Las rutas aéreas se vuelven menos adecuadas cuando la exposición al clima, el contacto con los árboles, las malas condiciones de soporte o las restricciones visuales son preocupaciones importantes. Un tramo corto y bien soportado puede resultar práctico, pero una ruta larga o expuesta puede generar riesgos de mantenimiento. Los compradores deben elegir la instalación aérea cuando los soportes sean confiables y el medio ambiente no socave la ventaja de costos.

Conclusión

Las rutas aéreas y de ductos satisfacen diferentes necesidades de última milla. La instalación por conductos es más adecuada cuando la protección, la apariencia y el acceso a reemplazos futuros son importantes, mientras que la instalación aérea funciona bien cuando los postes existentes o los soportes exteriores permiten una caída más rápida y sencilla. El cable de fibra óptica FTTH Drop adecuado debe coincidir con la ruta, la carga mecánica, el nivel de exposición, los requisitos de curvatura y el plan de mantenimiento. Anhui Changrong Optical Fiber & Cable Technology Co., Ltd. proporciona opciones de cables de acometida FTTH para estas prácticas condiciones de instalación, lo que ayuda a los compradores a elegir cables que se adapten a entornos de implementación reales en lugar de depender únicamente de los nombres de los modelos.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre la instalación de cable de acometida FTTH por conducto y aérea?

R: La instalación por conductos coloca el cable dentro del conducto o microducto, mientras que la instalación aérea lo suspende de postes o soportes exteriores. La principal diferencia es la protección versus la velocidad.

P: ¿Qué cable de fibra óptica FTTH Drop es mejor para uso en exteriores?

R: La mejor opción depende de la ruta. Las caídas aéreas necesitan resistencia autoportante, mientras que las rutas de los conductos necesitan un diámetro, resistencia a la tracción, protección de la funda y rendimiento de flexión adecuados.

P: ¿El cable de bajada aéreo FTTH es más barato que la instalación de conductos?

R: La instalación aérea suele ser más económica cuando ya existen postes porque evita el trabajo de zanjas y conductos. Los costos pueden aumentar si los tramos, los soportes o el hardware necesitan actualizaciones.

P: ¿Cuándo se debe utilizar el enrutamiento de conductos para el cable de bajada FTTH?

R: Se prefiere el tendido de conductos cuando el cable necesita una mejor protección física, una apariencia más limpia, un acceso de reemplazo más fácil o una exposición reducida al viento, la luz solar y el impacto exterior.

P: ¿Por qué es importante el radio de curvatura para el cable de bajada FTTH?

R: Las curvas cerradas pueden aumentar la pérdida óptica o dañar el cable durante la instalación. La fibra resistente a las curvas es útil cerca de las entradas de edificios, esquinas de paredes y puntos de transición interiores.
