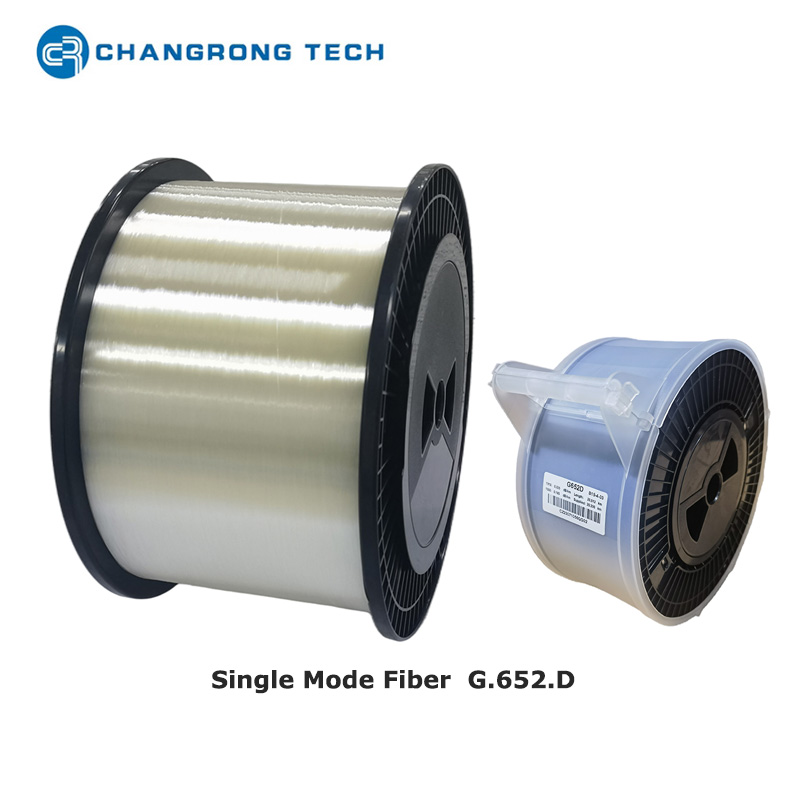

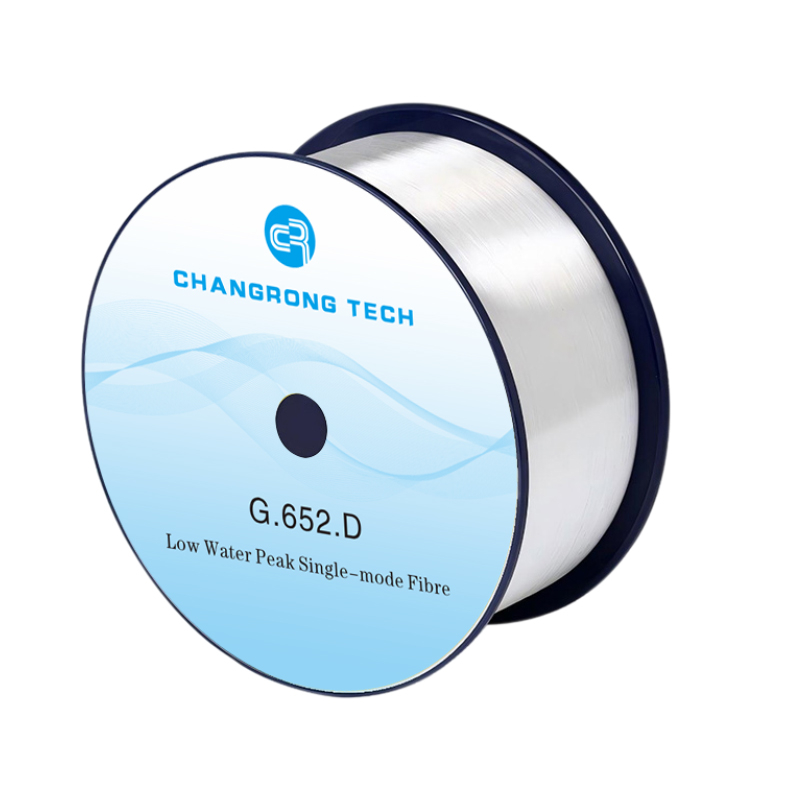

G652.D Pico de bajo agua sin dispersión Fibra óptica de modo único desplazado
Descripción de la fibra de modo único G652.D:
G652D es una especificación central de la recomendación de ITU-T G.652 (el estándar de fibra óptica de modo único más utilizado a nivel mundial). Es una variante optimizada de la serie G652, diseñada para abordar las limitaciones de transmisión de las versiones anteriores (p. Ej., G652A/B/C) y adaptarse a las demandas de alta distancia de alta distancia de las redes de comunicación óptica modernas (como las redes de comunicación óptica modernas (como las redes de backhaul de 5G, la interconexión del centro de datos (DCI) y las redes de larga distancia). A continuación se muestra un desglose completo de su definición, características técnicas, ventajas de rendimiento, aplicaciones y estándares.
Fuente estándar : Definido por el Sector de Estandarización de Telecomunicaciones de Telecomunicaciones Internacional de Telecomunicaciones ( ITU-T ) en recomendación G.652: Fibras ópticas y cables de modo único para su uso en redes de telecomunicaciones.
Clasificación de la serie : la serie G652 incluye cuatro variantes principales (A/B/C/D), siendo G652D la versión más reciente y versátil. Hereda la estructura básica de las fibras G652 (diseño de modo único del índice de paso) al tiempo que elimina las limitaciones clave de las versiones anteriores (p. Ej., Rango de longitud de onda de wavels usable estrecho, pérdida de pico de agua alta).
Función central : como fibra de modo único (SMF) , transmite solo un modo de luz transversal (el modo fundamental) en la longitud de onda de trabajo, minimizando la dispersión modal: esta es la razón principal por la que admite la transmisión de larga distancia (decenas a cientos de kilómetros) y transmisión de alta velocidad (10 GBPS/100Gbps/400GBPS).
La estructura física y la selección de material de G652D determinan su rendimiento básico. Su sección transversal sigue un diseño de tres capas , como se muestra a continuación:
| Capa | Composición | Espesor | Función |
| Centro | La sílice de alta pureza (SIO₂) dopada con germanio (Geo₂) | ~ 9 μm | Transmite la señal óptica principal; El dopaje de germanio aumenta el índice de refracción para limitar la luz. |
| Revestimiento | Sílice pura (sio₂) | ~ 125 μm | Tiene un índice de refracción más bajo que el núcleo, formando una 'trampa de luz ' a través de la reflexión interna total. |
| Revestimiento | Polímero de acrilato curado por UV | ~ 250 μm (típico) | Protege a la fibra del daño mecánico (p. Ej., Rasguanos) y la humedad; proporciona flexibilidad. |
Nota: El diámetro total de G652D (incluido el recubrimiento) suele ser de 250 μm, que es compatible con conectores de fibra óptica estándar (EG, SC, LC) y sistemas de cableado.
Características:
(1) Superior a la recomendación ITU-T G.652D y la especificación IEC 60793-2-50 B1.3.
(2) Diseñado para una operación de más de 1260 nm a 1625 nm espectro de longitud de onda.
(3) rendimiento óptico sobresaliente que respalda el requisito de transmisión de alta velocidad de DWDM y CWDM.
(4) Excelente rendimiento de PMD, admitiendo un sistema de transmisión de espaciado de alta velocidad y repetidor largo.
(5) Compatible con el equipo existente de 1310 NM.
Escenarios de aplicación típicos:
Fronthaul/Backhaul: transmite señales de estación base 5G (p. Ej., Protocolo CPRI) entre estaciones base y redes centrales. La banda O (1260–1360 nm) se usa para Fronthaul de corta distancia (≤10 km), mientras que la banda C (1530–1565 nm) admite 100 Gbps+ Backhaul (50–100 km).
Conecta centros de datos distribuidos geográficamente (por ejemplo, entre dos centros de datos a 50–200 km de distancia). Admite 400 Gbps/800 Gbps DWDM Sistemas a través de bandas C/L, satisfaciendo la demanda de replicación de datos a gran escala y transmisión de baja latencia.
Metro Reds: lleva tráfico de servicios múltiples (por ejemplo, video, voz, datos) en las ciudades. La ventana de longitud de onda amplia permite la asignación flexible de longitudes de onda para diferentes servicios.
Redes de larga distancia: combinados con amplificadores de fibra dopados con Erbium (EDFA) y compensación de dispersión, G652D admite la transmisión de 100 Gbps+ a más de 800–1000 km (por ejemplo, enlaces de esqueleto interprovincial o interitutivo).
Utilizado en sistemas FTTB (fibra a la construcción) y FTTH (fibra a casa). Su baja pérdida asegura que las señales puedan alcanzar los usuarios finales sin amplificación (las distancias típicas de FTTX son ≤20 km).
Vista del taller de fibra de Changrong:
9 torres de dibujo de fibra (2 líneas/torre, totalmente 18 líneas de producción)
Producción anual 15,000,000 kilómetros
Conjuntos completos de equipos de prueba de vanguardia

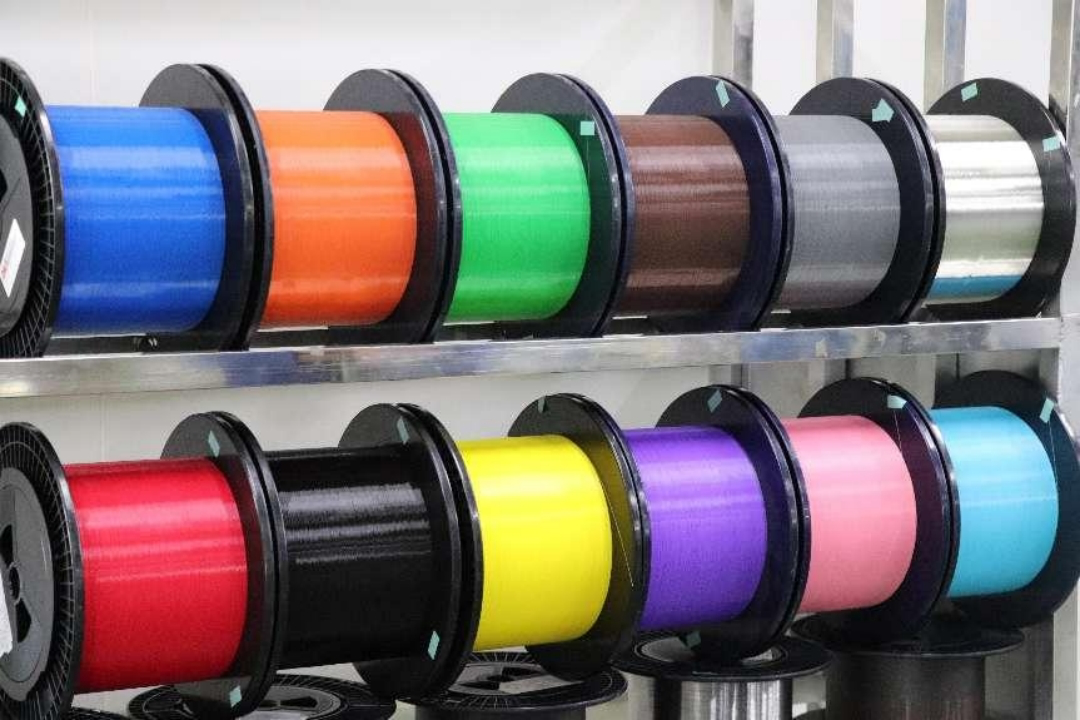

Fibra de colores:
Stock de fibra:
Identificación de color de fibra G.652.D (para fibras de colores)
No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Azul | Naranja | Verde | Marrón | Pizarra | Blanco | Red | Negro | Amarillo | Violeta | Rosa | Agua |
G.652.D parámetros técnicos de fibra desnuda
Rendimiento geométrico | ||
Características | Unidad | Valor estándar |
Diámetro de revestimiento | μm | 125.0 ± 0.7 |
Revestimiento de no circularidad | % | ≤1.0 |
Error de concentricidad de revestimiento de núcleo | μm | ≤0.6 |
Diámetro de recubrimiento | μm | 243 ± 5.0 |
Recubrimiento de no circularidad | % | ≤6.0 |
Error de concentricidad de revestimiento | μm | ≤12 |
Radio curlón | m | ≥4 |
Rendimiento óptico | |||
Características | Condiciones | Unidad | Valor estándar |
Atenuación | 1310 nm | DB/km | ≤0.344 |
1383 nm | DB/km | ≤ Valor a 1310 nm | |
1550 nm | DB/km | ≤0.204 | |
1625 nm | DB/km | ≤0.244 | |
Atenuación vs Diferencia máxima de longitud de onda | 1285nm ~ 1330 nm vs 1310nm | DB/km | ≤0.04 |
1485nm ~ 1580 nm vs 1550nm | DB/km | ≤0.03 | |
Coeficiente de dispersión | 1285nm ~ 1340 nm | ps/(nm/km） | ≥-3.5 ≤3.5 |
1271nm ~ 1360 nm | ps/(nm/km） | ≥-5.3 ≤5.3 | |
1550 nm | ps/(nm/km） | 13.3-18.0 | |
1625 nm | ps/(nm/km） | 17.2-23.0 | |
Longitud de onda de dispersión cero λ0 | - | Nuevo Méjico | 1300-1324 |
Pendiente de dispersión cero s0 | - | ps/(nm²/km) | 0.073-0.092 |
Valor típico | - | ps/(nm²/km) | ≤0.086 |
PMD | Fibra individual máxima | ps/√km | ≤0.06 |
Enlace (M = 20, Q = 0.01%) | ps/√km | ≤0.06 | |
Valor típico | ps/√km | ≤0.04 | |
Longitud de onda de corte de fibra λcc | - | Nuevo Méjico | 1180-1330 |
Longitud de onda de corte de cable λcc | - | Nuevo Méjico | ≤1260 |
MFD | 1310 nm | μm | 9.2 ± 0.4 |
1550 nm | μm | 10.4 ± 0.5 | |
Índice de refracción de grupo efectivo | 1310 nm | 1.4672 | |
1550 nm | 1.4683 | ||
Discontinuidad puntual | 1310 nm | db | ≤0.05 |
1550 nm | db | ≤0.05 | |
Rendimiento mecánico | |||
Características | Condiciones | Unidad | Valor estándar |
Prueba de prueba | - | % | ≥1.0 |
- | N | ≥8.8 | |
- | GPA | ≥0.69 | |
Fuerza de tira de revestimiento | Fuerza máxima | N | 1.0-8.9 |
Valor promedio | N | 1.0-5.0 | |
Resistencia a la tracción (Nivel de probabilidad de Weibull) | Antes de -Eding （muestra 0.5m ）（ nivel 15%) | GPA | ≥3.14 |
Antes de -Eding （muestra 0.5m ）（ nivel 50%) | ≥3.80 | ||
Después de -Ede （muestra 0.5m ）（ nivel 15%) | ≥2.76 | ||
Después de -Ede （muestra 0.5m ）（ nivel 50%) | ≥3.03 | ||
Fatiga dinámica nd | - | ≥20 | |
Pérdida de flexión macro | (100 turnos; ф 60 mm) @1625 nm | db | ≤0.05 |
Desempeño ambiental | |||
Características | Condiciones | Unidad | Valor estándar |
Ciclismo de temperatura | -60 ℃ ~+85 ℃ | DB/km | ≤0.05 |
Ciclismo de humedad de temperatura | 85 ℃、 RH 85%、 30 días | DB/km | ≤0.05 |
Inmersión en agua | 23 ℃、 30 días | DB/km | ≤0.05 |
Envejecimiento de calor seco | 85 ℃、 30 días | DB/km | ≤0.05 |
Longitud del carrete:
Normalmente estándar de 24.4 km, 48.8 km, 50.4 km por carrete
Paquete:
5 o 6 carretes por caja de cartón empacada en paletas.

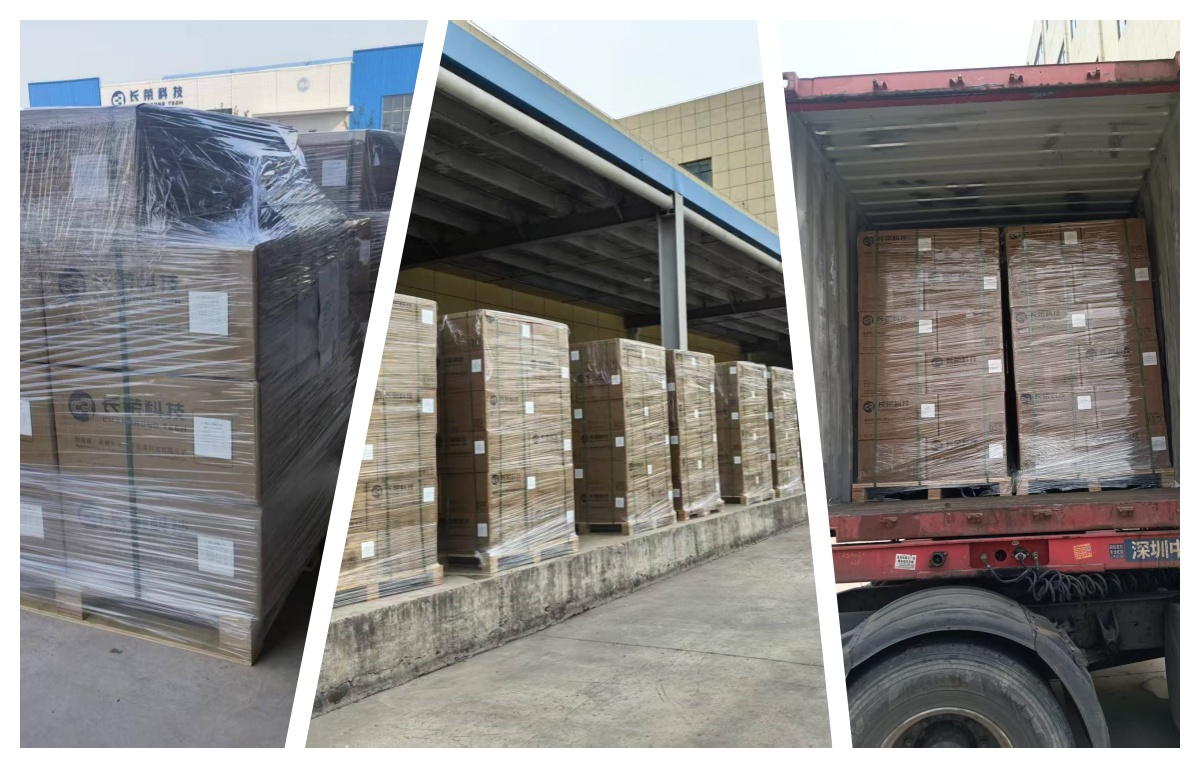

Fotos de envío:
