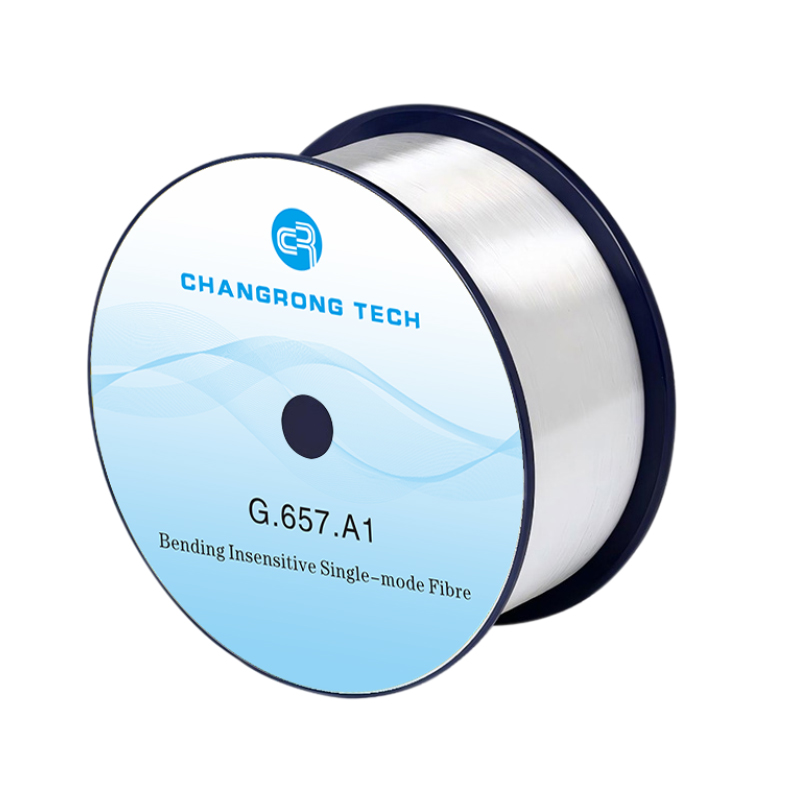

Fibra óptica de modo único G657.A1


Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
G657.A1

Fibra óptica fibra óptica de modo único Fibra óptica G657A1 fibra óptica desnuda Comunicación óptica de fibra fibra óptica de vidrio Fibra óptica para Internet SMF G657A1 Fibra de modo único

Descripción del Producto

Parámetros técnicos

Embalaje y envío

G657.A1 Fibra óptica de modo único insensible para flexiones

Descripción de la flexión de fibra de modo único insensible G657.A1:

G657.A1 es un tipo de fibra óptica de modo único insensible a Bend (BIM-SMF) definido por el estándar ITU-T G.657. Está optimizado para escenarios que requieren una flexión estrecha (por ejemplo, cableado interior, FTTH), al tiempo que mantiene las características de transmisión de modo único del núcleo para garantizar la compatibilidad con las fibras de modo único G.652 tradicional (la SMF más utilizada a nivel mundial). A diferencia de las fibras G.652 estándar (que son sensibles a las pérdidas de flexión), G657.A1 equilibra la baja pérdida de flexión, compatibilidad y rentabilidad, lo que lo convierte en una solución central para las redes de acceso óptico de 'último milla'.

G657.A1 es la variante 'centrada en la compatibilidad ' de G657.A:

Está diseñado para ser completamente compatible con las fibras G.652.D (el tipo G.652 más común), lo que significa que puede ser empalmado directamente o conectarse a fibras G.652.D sin pérdida adicional significativa.
Su ventaja clave sobre G.652.D es un rendimiento de flexión superior : puede soportar curvas mucho más apretadas (por ejemplo, radio de 10 mm o 15 mm) con una pérdida de señal mínima, evitando la 'pérdida de macrobending' que afecta a SMF estándar.
Ventana de operación: cubre las bandas de longitud de onda del núcleo para la comunicación óptica: banda O (1260–1360 nm), banda C (1530–1565 nm) y de transmisión L-Band (1565–1625 nm)).

Estructura interna:

G657.A1 adopta una estructura concéntrica en capas similar a SMF tradicional, pero con composición de material optimizado y perfiles de índice de refracción para reducir la pérdida de flexión. Su sección transversal consta de 3 capas clave:

Capa	Composición	Función
Centro	Material: vidrio de sílice de alta pureza dopado con germanio (geo₂) para aumentar el índice de refracción. Diámetro: ~ 9 μm	Transmite la señal óptica principal (propagación de modo único para evitar la dispersión modal).
Revestimiento	Material: vidrio de sílice puro (índice de refracción más bajo que el núcleo, creando una reflexión interna total). Diámetro: ~ 125 μm	Dopaje especial (p. Ej., Fluorine) para ajustar el perfil del índice de refracción, suprimiendo la fuga de señal inducida por flexión.
Revestimiento	Material: acrilato curable UV Diámetro: ~ 250 μm	Absorbe los choques mecánicos, protege el revestimiento de los rasguños y mantiene la flexibilidad de la fibra (crítica para la flexión).

Características de la fibra de modo único G657.A1:

El valor central de la fibra G657.A1 radica en equilibrar la insensibilidad de la curva, la compatibilidad de G.652 y la practicidad.

(1) pérdida de macrobending ultra-bajo (ventaja central)

La pérdida de macrobending ocurre cuando las fibras se doblan estrechamente (radio <30 mm), lo que hace que parte de la señal óptica se filtre del núcleo. G657.A1 minimiza esta pérdida a través del diseño de revestimiento optimizado:

A 1550 nm (banda C, crítica para el acceso a larga distancia): pérdida de flexión ≤ 0.1 dB/giro cuando se dobla en un radio de 15 mm; ≤ 0.5 dB/giro al radio de 10 mm.
A 1310 nm (banda O, común para corta distancia): pérdida de flexión ≤ 0.03 dB/giro al radio de 15 mm.

Por el contrario, las fibras estándar G.652.D tienen pérdidas de flexión> 1 dB/giro al radio de 15 mm, demasiado alto para curvas apretadas en interiores.

(2) Compatibilidad completa con G.652.D

Este es un requisito no negociable para G657.A1 (según ITU-T G.657.A):

Compatibilidad de empalme : el empalme G657.A1 con G652.D (a través del empalme de fusión) da como resultado una pérdida de empalme ≤ 0.1 dB (igual que empalmar dos fibras G652.D), evitando la degradación de la señal en redes de fibra mixta.
Compatibilidad de transmisión : admite todos los protocolos de transmisión diseñados para G652.D (p. Ej.
Compatibilidad del conector : utiliza los mismos conectores que G652.D (EG, SC, LC, FC), habilitando la implementación de plug-and-play.

(3) Estabilidad de temperatura amplia

G657.A1 mantiene un rendimiento estable a través de temperaturas extremas (rango típico: -40 ° C a +85 ° C), lo que lo hace adecuado tanto para entornos interiores (p. Ej., Sótanos residenciales) y al aire libre (gabinetes montados en postes). Sus materiales de recubrimiento resisten la expansión/contracción térmica, evitando las microcracks o el aumento de la pérdida bajo fluctuaciones de temperatura.

(4) rentabilidad

En comparación con G657.B (una variante más insensible a curvas pero menos compatible) o fibras especializadas, G657.A1 utiliza un diseño de índice de refracción más simple (por ejemplo, índice de paso o perfil de trinchera poco profundo) que es más fácil de fabricar. Esto mantiene su costo cerca de G652.D, lo que lo hace escalable para implementaciones FTTH a gran escala.

Aplicaciones típicas:

G657.a1 La insensibilidad y la compatibilidad de la fibra de fibra lo hacen ideal para redes ópticas de distancia corta a mediana , especialmente en el acceso 'de última milla ' y el cableado interior. Las aplicaciones clave incluyen:

1.

FTTH requiere que las fibras se enruten a través de espacios estrechos (por ejemplo, cavidades de pared, marcos de puertas o pequeños gabinetes ONT (terminal de red óptica)). La capacidad de G657.A1 para doblar a los radios de 10–15 mm evita la pérdida de señal, mientras que la compatibilidad con G652.D garantiza una integración perfecta con la red troncal (que usa G652.D).

Caso de uso: Cables de soltar (desde gabinetes de calle hasta casas) o puentes de interior (desde ONT hasta enrutadores).

2. Centros de datos interiores y cableado empresarial

Los centros de datos y las oficinas a menudo requieren cableado denso (por ejemplo, bajo pisos, en bastidores de servidores o entre interruptores adyacentes). La flexibilidad de G657.A1 reduce la complejidad de la gestión del cable y evita el tiempo de inactividad inducido por la flexión.

Caso de uso: Conectar interruptores de la parte superior (TOR) a las redes de área de almacenamiento (SAN) o 5G pequeñas celdas en edificios empresariales.

3. Fibra a la apartamento (FTTA) y unidades de múltiples viviendas (MDU)

En edificios de gran altura, las fibras deben enrutarse a través de elevadores estrechos o distribuirse a apartamentos individuales a través de pequeñas cajas de unión. G657.A1 La capacidad de flexión de fibra de fibra elimina la necesidad de grandes bandejas de cables, reduciendo los costos de instalación y los requisitos de espacio.

4. Cableado industrial y hostil-ambiente

Si bien no está diseñado para condiciones industriales extremas (por ejemplo, vibración pesada), la estabilidad de la temperatura de la fibra G657.A1 lo hace adecuado para escenarios industriales leves (p. Ej.

Vista del taller de fibra de Changrong:

9 torres de dibujo de fibra (2 líneas/torre, totalmente 18 líneas de producción)
Producción anual 15,000,000 kilómetros
Conjuntos completos de equipos de prueba de vanguardia

光纤车间展示

Fibra de colores:

Fibra de colores

Stock de fibra:

G.657.A1 Identificación de color de fibra (para fibra de colores)

No.	1	2	3	4	5	6	7	8	9	10	11	12
Color	Azul	Naranja	Verde	Marrón	Pizarra	Blanco	Red	Negro	Amarillo	Violeta	Rosa	Agua

G.657.A1 Parámetros técnicos de fibra desnuda

Rendimiento óptico
Características	Condiciones	Unidad	Valor estándar
Atenuación	1310 nm	DB/km	≤0.344
	1383 nm	DB/km	≤ Valor a 1310 nm
	1550 nm	DB/km	≤0.204
	1625 nm	DB/km	≤0.234
Atenuación vs Diferencia máxima de longitud de onda	1285nm ~ 1330 nm vs 1310nm	DB/km	≤0.04
Atenuación vs Diferencia máxima de longitud de onda	1525nm ~ 1575 nm vs 1550nm	DB/km	≤0.03
Coeficiente de dispersión	1285nm ~ 1340 nm	ps/(nm/km）	≤3.5
	1271nm ~ 1360 nm	ps/(nm/km）	≤5.3
	1550 nm	ps/(nm/km）	13.3-18.0
	1625 nm	ps/(nm/km）	17.2-23.0
Longitud de onda de dispersión cero λ₀	-	Nuevo Méjico	1300-1324
Pendiente de dispersión cero s₀	-	ps/(nm²/km)	0.073-0.092
Valor típico	-	ps/(nm²/km)	≤0.086
PMD	Fibra individual máxima	ps/√km	≤0.06
	Enlace (M = 20, Q = 0.01%)	ps/√km	≤0.06
	Valor típico	ps/√km	≤0.04
Longitud de onda de corte de fibra λcc	-	Nuevo Méjico	1180-1330
Longitud de onda de corte de cable λcc	-	Nuevo Méjico	≤1260
MFD	1310 nm	μm	8.8 ± 0.4
MFD	1550 nm	μm	9.7 ± 0.6
Discontinuidad puntual	1310 nm	db	≤0.05
Discontinuidad puntual	1550 nm	db	≤0.05

Rendimiento geométrico
Características	Unidad	Valor estándar
Diámetro de revestimiento	μm	125.0 ± 0.7
Revestimiento de no circularidad	%	≤1.0
Error de concentricidad de revestimiento de núcleo	μm	≤0.5
Diámetro de recubrimiento	μm	243 ± 5.0
Recubrimiento de no circularidad	%	≤6.0
Error de concentricidad de revestimiento	μm	≤10
Radio curlón	m	≥4

Rendimiento mecánico
Características	Condiciones	Unidad	Valor estándar
Prueba de prueba	-	%	≥1.0
	-	N	≥8.8
	-	GPA	≥0.69
Fuerza de tira de revestimiento	Fuerza máxima	N	1.0-8.9
Fuerza de tira de revestimiento	Valor promedio	N	1.0-5.0
Resistencia a la tracción (Nivel de probabilidad de Weibull)	Antes de -Eding （muestra 0.5m ）（ nivel 15%)	GPA	≥3.14
	Antes de -Eding （muestra 0.5m ）（ nivel 50%)		≥3.80
	Después de -Ede （muestra 0.5m ）（ nivel 15%)		≥2.76
	Después de -Ede （muestra 0.5m ）（ nivel 50%)		≥3.03
Fatiga dinámica nd	-		≥20
Pérdida de flexión macro	(10 turnos; ф 30 mm) @1550 nm	db	≤0.25
	(10 turnos; ф 30 mm) @1625 nm	db	≤1.0
	(1 vueltas; ф 20 mm) @1550 nm	db	≤0.75
	(1 vueltas; ф 20 mm) @1625 nm	db	≤1.5

Desempeño ambiental
Características	Condiciones	Unidad	Valor estándar
Ciclismo de temperatura	-60 ℃ ~+85 ℃	DB/km	≤0.05
Envejecimiento del calor húmedo	85 ℃、 RH 85%、 30 días	DB/km	≤0.05
Inmersión en agua	23 ℃、 30 días	DB/km	≤0.05
Envejecimiento de calor seco	85 ℃、 30 días	DB/km	≤0.05
