Gyfxty unitube con 2 cable de fibra aérea/conductos de FRP paralelo

Gyfxty no metálico no metálico Aerial/conducto óptico Round Fibra Drop con dos FRP paralelo

Descripción:

Gyfxty es un cable de fibra óptica al aire libre no metálico de tipo central, ampliamente utilizado en redes de comunicación. Está diseñado para adaptarse a entornos al aire libre complejos (como entierro directo, instalación aérea o de conductos) al tiempo que evita el uso de componentes de metal, lo que lo hace adecuado para escenarios con requisitos estrictos para la resistencia electromagnética (EMI) y la protección del rayo. Es  una opción común para las redes de acceso, las comunicaciones rurales y la transmisión de la red troncal de corta distancia.

Definición del modelo:

Gyfxty pertenece a la serie ' Gy ' de cables de fibra óptica al aire libre (el prefijo estándar nacional para los cables ópticos de comunicación al aire libre en China, equivalente a las clasificaciones internacionales de cables al aire libre). El sufijo 'fxty ' define sus características estructurales:

• F :  representa el refuerzo no metálico  FRP (plástico reforzado con fibra de vidrio, evitando la interferencia electromagnética y los riesgos de corrosión).

• X :  indica una estructura de tubo central (la fibra óptica se coloca en un solo tubo suelto central).

• T : se refiere al tubo suelto lleno de gel de tubo que protege bien a la fibra de la humedad y el estrés externos.

• Y :  denota una vaina exterior de polietileno (PE) (proporciona protección secundaria contra el daño ambiental al aire libre).


El cable de fibra óptica Gyfxty es un cable al aire libre ligero, no metálico y rentable, típicamente utilizado para la transmisión de distancia corta a media y es compatible con fibras ópticas de modo único (SM) y multimodo (mm).

Composición estructural:

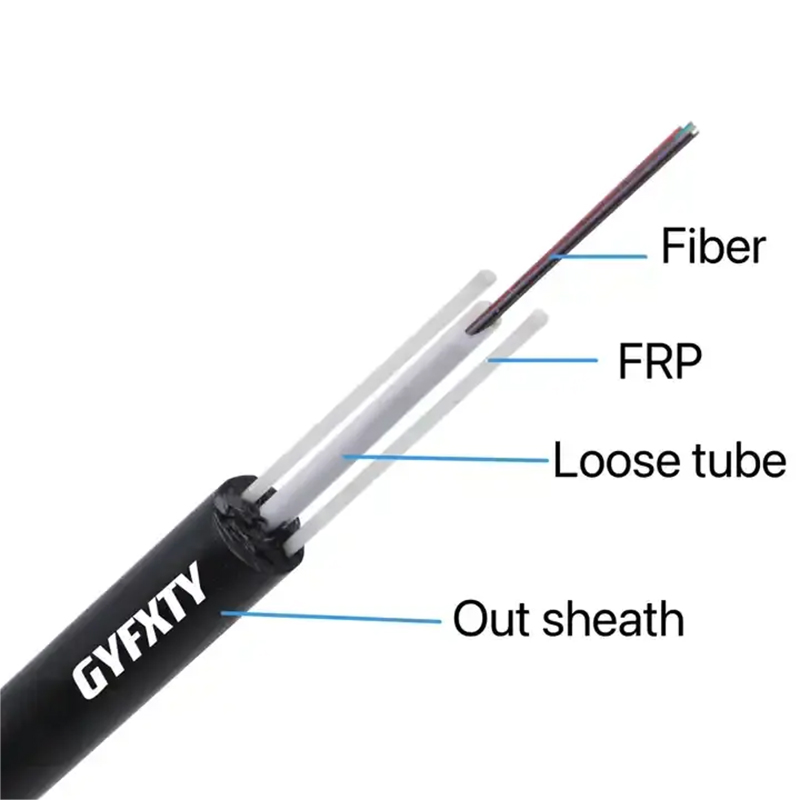

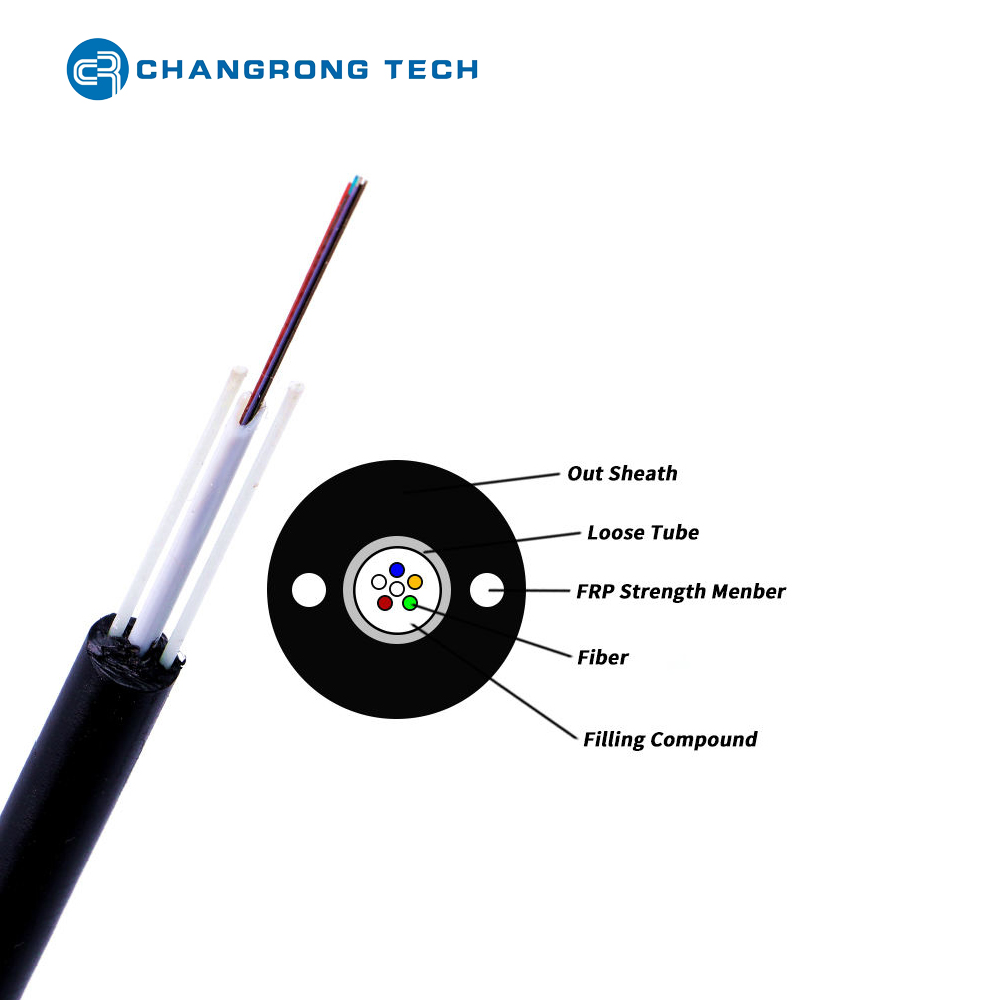

Las 2-24 fibras se colocan en un tubo suelto central y se llenan con gel de tubo. Luego, 2 FRP paralelo no metálico se aplicaron alrededor del tubo como miembro de resistencia. El cable está protegido por una capa de vaina de polietileno (PE), que proporciona una buena protección mecánica y resistencia ambiental. Este tipo de cable es adecuado para varios métodos de colocación, como la colocación, enterrado y la colocación del conducto.

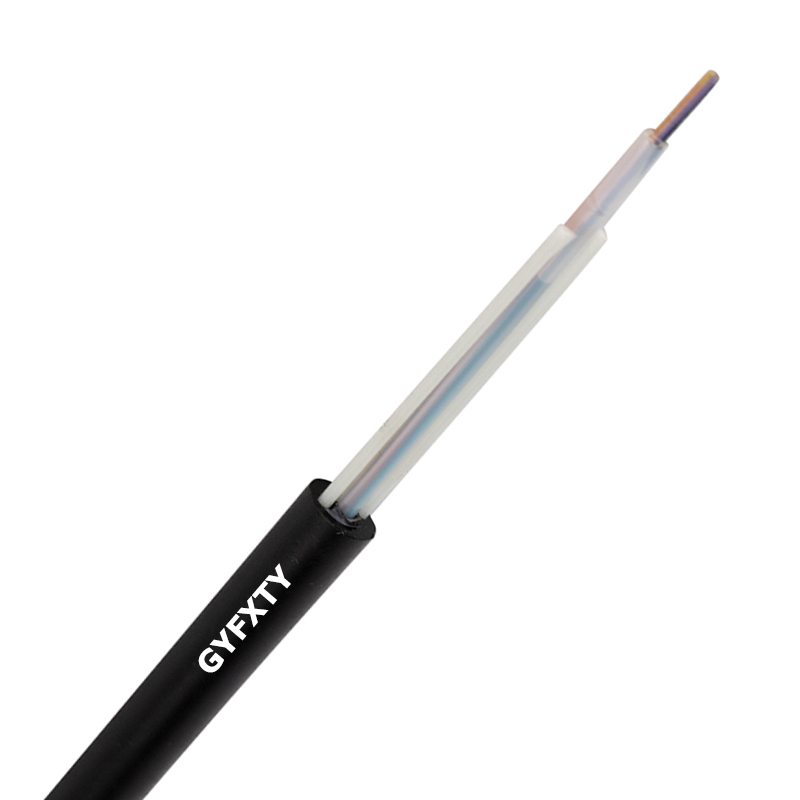

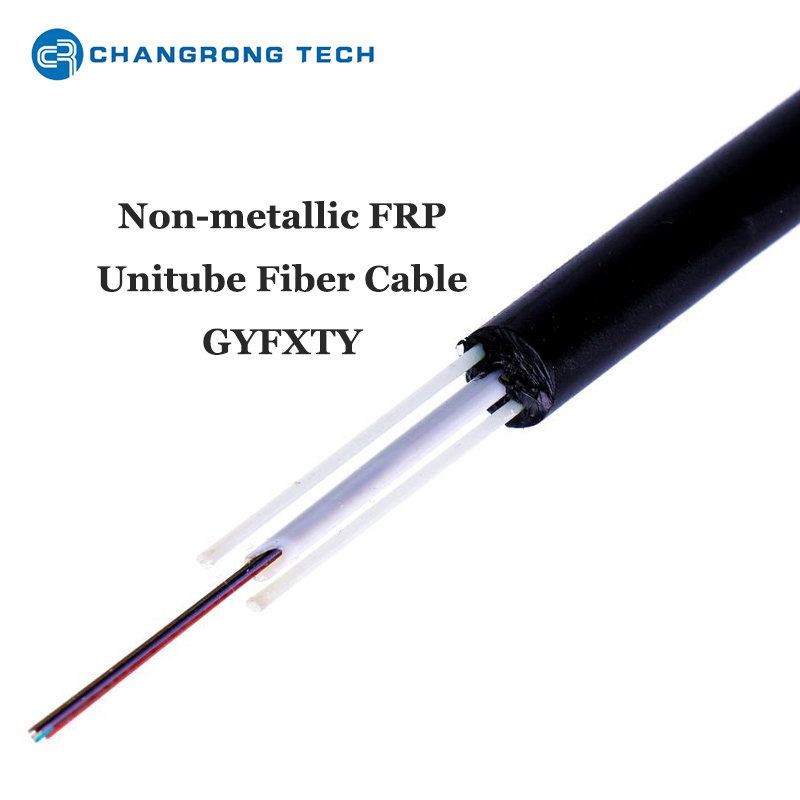

Cable de fibra óptica gyfxty

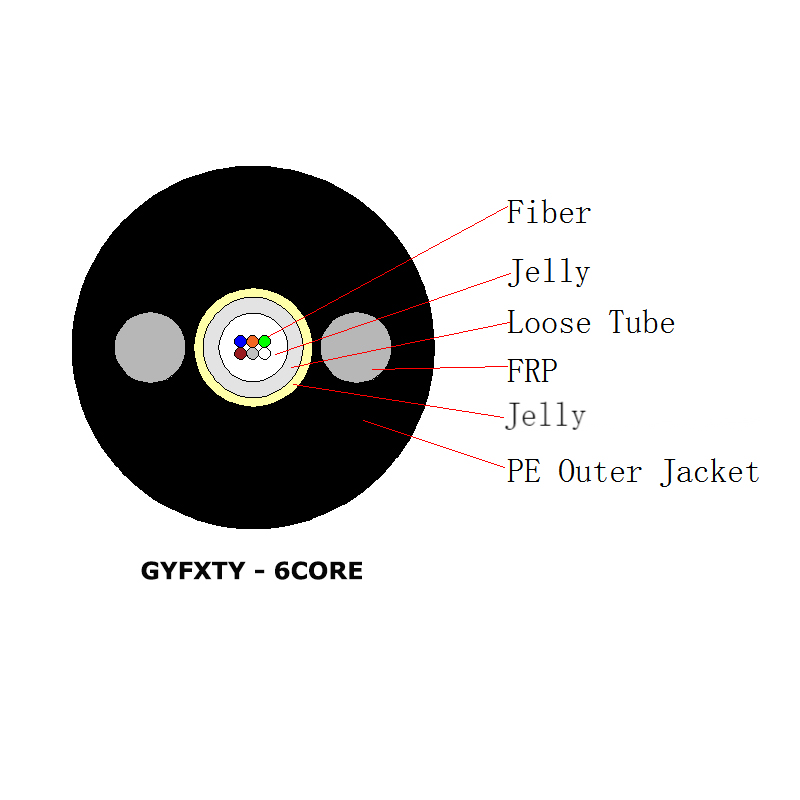

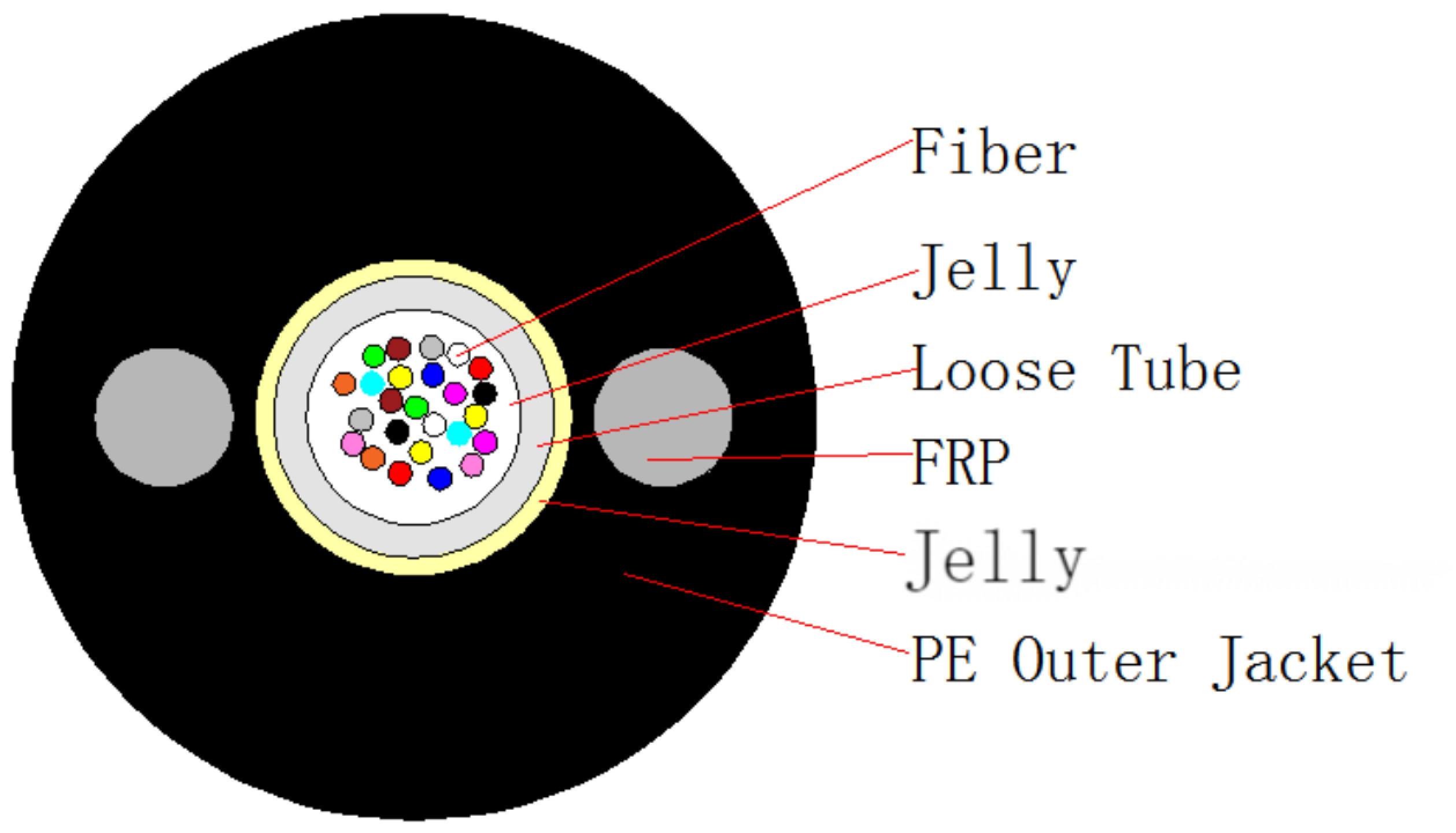

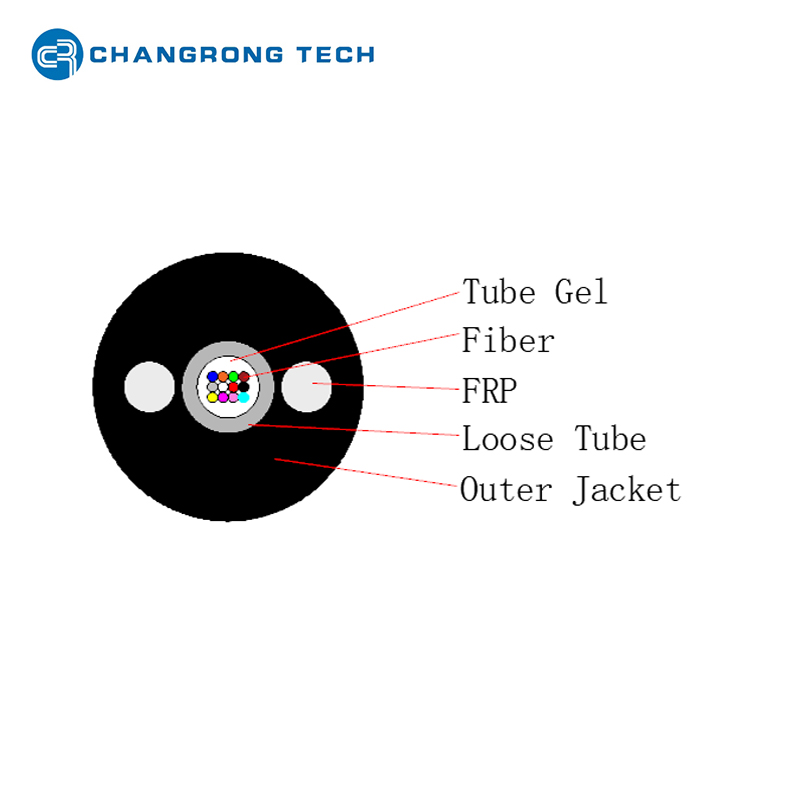

Diagrama de estructura gyfxty

Características clave del cable de fibra óptica Gyfxty:

(1) ventaja no metálica

• No hay cables o cintas de metal, por lo que es inmune a la interferencia electromagnética (EMI) e interferencia de radiofrecuencia (RFI), adecuada para áreas cercanas a líneas eléctricas, subestaciones o equipos industriales.

• Evita la corrosión causada por la oxidación del metal (crítico para las áreas húmedas o costeras) y elimina el riesgo de daño inducido por un rayo (un problema importante para los cables metálicos en entornos al aire libre).

(2) Excelente adaptabilidad ambiental

• Resistencia UV: la vaina externa de PE se modifica con estabilizadores UV, asegurando el uso a largo plazo (≥20 años) a la luz solar directa sin envejecimiento o agrietamiento.

• Impermeable y a prueba de humedad: el tubo central está lleno de gel de bloqueo de agua, y la capa de la vaina tiene baja permeabilidad de vapor de agua: atenuación de fibra de prevención causada por la humedad.

• Rango de temperatura amplia: funciona de manera estable en temperaturas de -40 ° C a +70 ° C, adaptándose a regiones del norte frías y climas del sur calurosos.

(3) confiabilidad mecánica

• Resistencia a la tracción: respaldado por hilos de aramida o FRP, puede soportar fuerzas de tracción a corto plazo de 600-1000N (suficiente para la instalación de sobrecarga o enterrada).

• Rendimiento de flexión: la estructura del tubo central y las vainas flexibles permiten un radio de flexión mínimo del diámetro exterior del cable 10 × (estático) y el diámetro exterior del cable de 20 × (dinámico), facilitando la instalación en espacios estrechos.

(4) Instalación ligera y fácil

• En comparación con los cables metálicos del tubo central (por ejemplo, GYXTW), GYFXTY es un 20-30% más ligero, reduciendo los costos de mano de obra y equipos para la instalación aérea o aérea.

• No hay necesidad de conexión a tierra (a diferencia de los cables metálicos), simplificando los ciclos del proyecto de construcción y acortamiento en el sitio.

(5) rentabilidad

• Estructura simple (menos capas que los cables blindados) y los materiales no metálicos menores costos de producción, lo que la hace ideal para la implementación a gran escala en las redes de acceso (p. Ej.

Aplicaciones:

(1) Redes de acceso de telecomunicaciones

• Desplegado como cables de distribución FTTH (fibra a casa): Conexión de oficinas centrales (CO) a edificios residenciales o puntos de acceso rural.

• Se utiliza en redes FTTB (fibra a la construcción) para transmitir señales desde los gabinetes de la calle hasta los sótanos de la construcción.

(2) Comunicaciones rurales y suburbanas

• Ideal para proyectos rurales de 'cobertura de banda ancha ': su diseño no metálico evita el daño del rayo (común en las áreas abiertas rurales), y su bajo costo se ajusta a las limitaciones presupuestarias para la implementación de gran área.

(3) Instalación aérea e aérea

• Ampliamente utilizado como cables aéreos (colgados en postes de servicios públicos) en áreas donde la instalación enterrada es difícil (por ejemplo, regiones montañosas, ríos). Su resistencia ligera y de tracción garantiza un funcionamiento estable bajo cargas de viento.

(4) entornos industriales y especiales

• Aplicado en parques industriales o redes auxiliares de planta de energía: resiste EMI de equipos industriales y líneas eléctricas, asegurando una transmisión de señal confiable para los sistemas de monitoreo o control.

• Utilizado en áreas costeras o regiones húmedas: los materiales no metálicos evitan la corrosión por aerosol o humedad, extendiendo la vida útil del cable.

(5) comunicaciones temporales o de emergencia

• Utilizado en redes temporales (por ejemplo, sitios de construcción, alivio de desastres) debido a su fácil instalación y bajos requisitos de mantenimiento.
