Gyfxtby Flat no metálico ovalado Fibra Drop

Cable de fibra óptica de caída plana ovalada aerial no metálica de Gyfxtby

Descripción general del producto:

GYFXTBY es un cable de fibra de caída plana ovalada (ADSS) totalmente dieléctrica (ADSS) , diseñada específicamente para la conexión 'de última milla ' en redes FTTH/FTTX. Se destaca en el acceso al usuario y en las conexiones de ramas, con fácilmente desnudos, resistencia a la presión lateral, peso ligero y protección de rayos. Admite la instalación de autoportación aérea y el enrutamiento del conducto.

• Uso : Conexión de rama/rama de autoportación aérea, que permite el acceso de última milla a edificios residenciales, oficinas o usuarios finales.

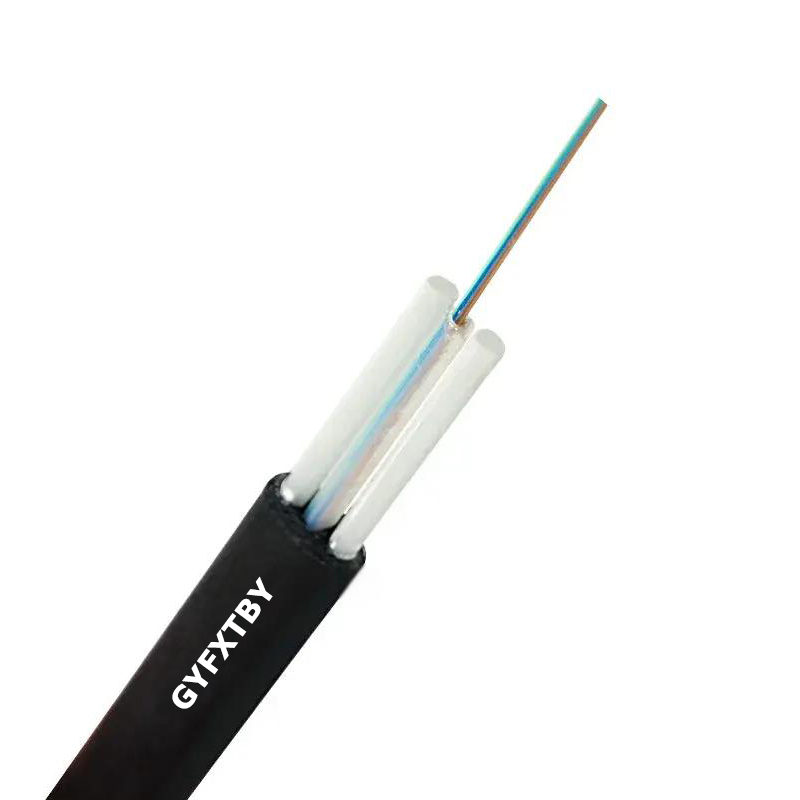

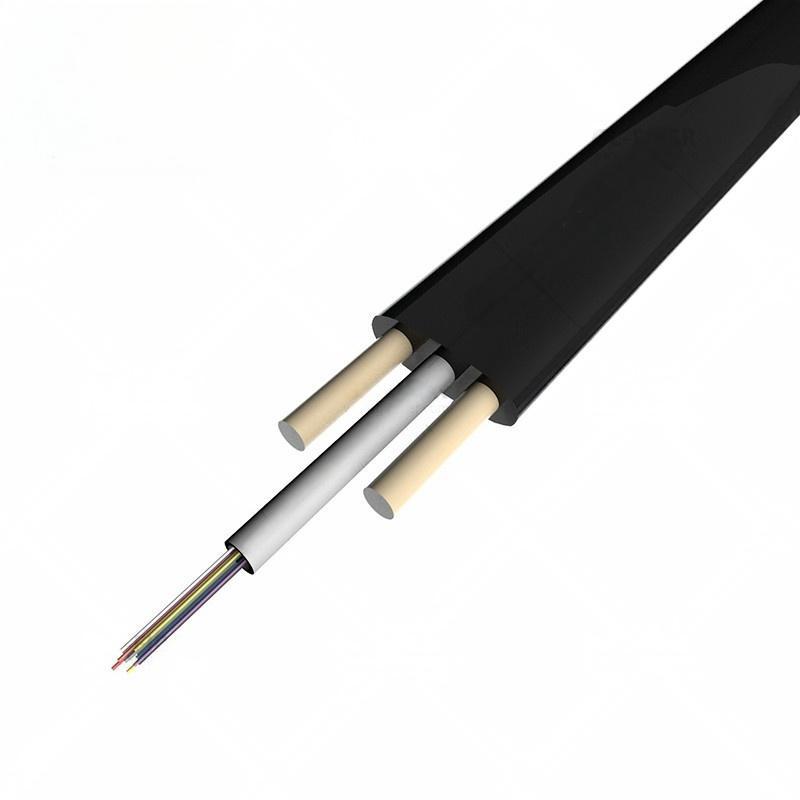

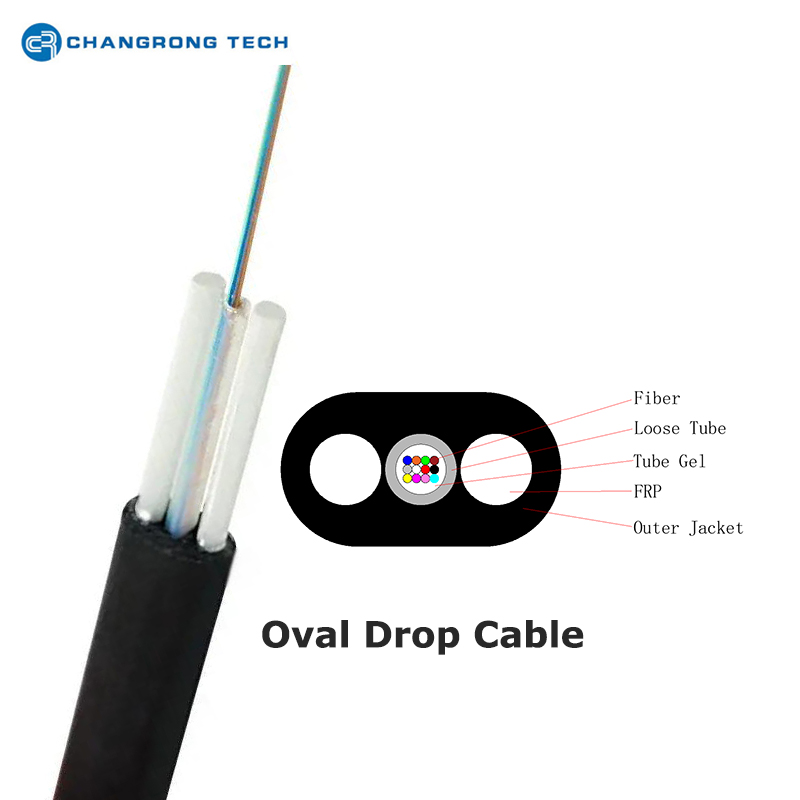

• Estructura : forma externa ovalada, compuesta de un tubo suelto central, dos miembros de resistencia al FRP paralelo (en ambos lados), hilo de bloqueo de agua y una vaina externa. Los cables RIP opcionales están disponibles para una eliminación rápida en el sitio.

• Recuento de fibra : típicamente 2–24 núcleos, principalmente utilizando fibras de modo único (por ejemplo, G.652D, el tipo más común para FTTH).

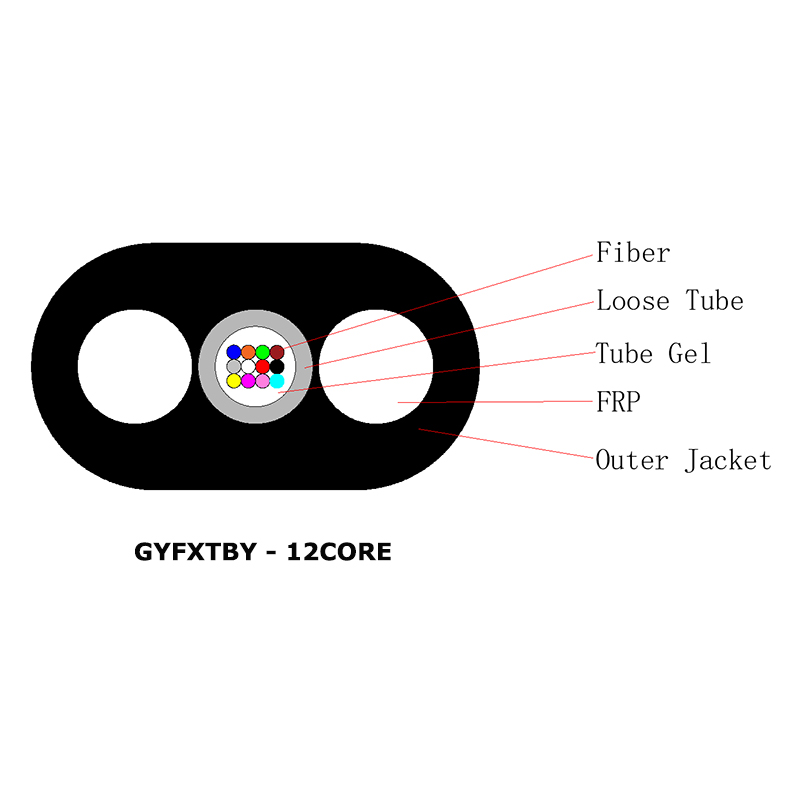

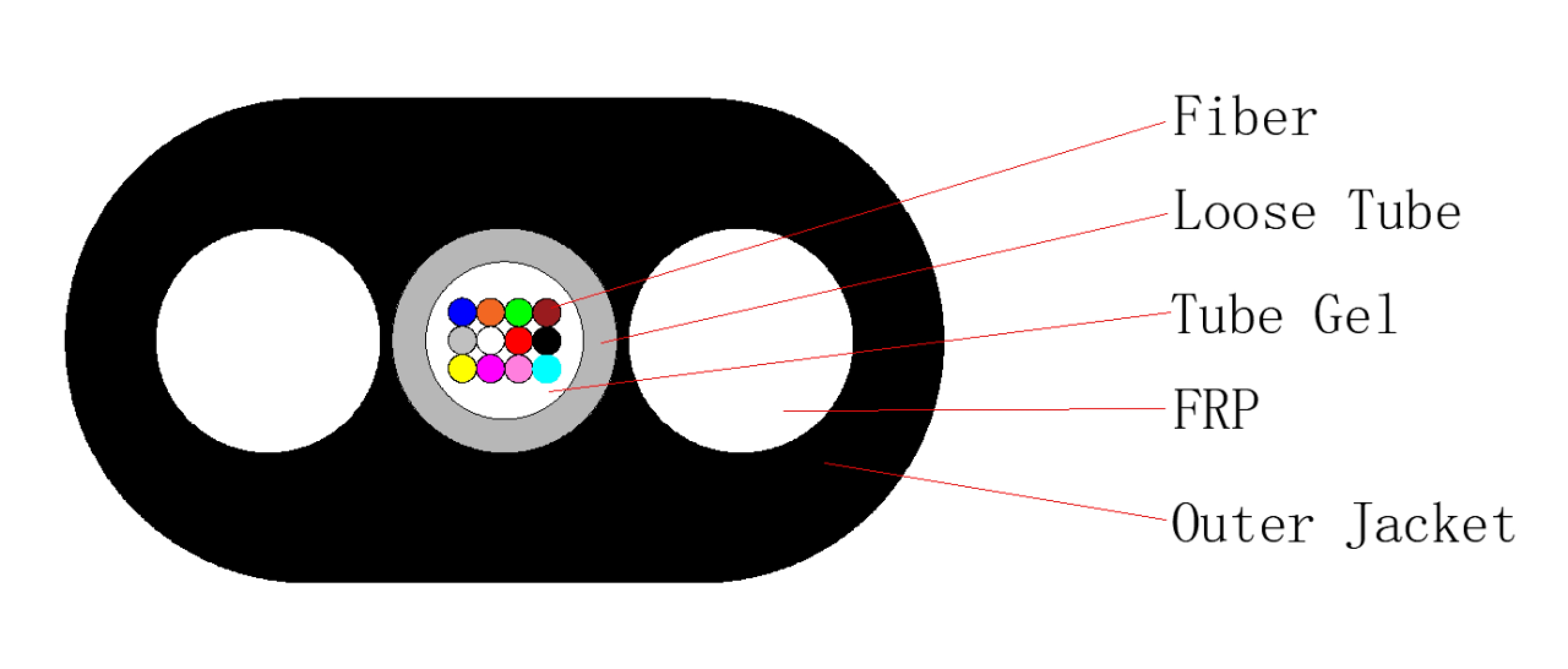

Componentes estructurales clave:

Características principales:

• Resistencia ovalada de presión plana y lateral : el diseño ovalado plano minimiza la sensibilidad al pisoteo o la extrusión, lo que lo hace adecuado para la instalación en espacios estrechos (por ejemplo, entre las paredes del edificio) y compatible con abrazaderas especiales.

• Construcción fácil : la vaina de diámetro pequeño, liviano y fácil de llevar reduce la intensidad del parto. Agiliza tanto la implementación aérea como los procesos interiores/al aire libre en el usuario.

• Diseño totalmente dieléctrico : no hay miembros de resistencia al metal, eliminando el riesgo de daño inducido por un rayo, ideal para áreas propensas a un rayo (por ejemplo, regiones rurales, áreas de gran altitud).

• Estabilidad ambiental y mecánica : control de longitud excesiva de fibra precisa y tubos sueltos de alto módulo aseguran atenuación óptica estable (baja pérdida de señal) y rendimiento geométrico a través de las fluctuaciones de temperatura (-40 ° C a +70 ° C) y el estrés mecánico.

Aplicaciones típicas:

• FTTH Acceso de última milla : despliegue de autoportación aérea desde postes de servicios públicos hasta edificios residenciales, villas u pisos de oficina.

• Distribución de sucursales : Conectar puntos de distribución a usuarios finales en escenarios como redes rurales, parques industriales o comunidades residenciales.

• Enrutamiento montado en el conducto/pared : se puede usar junto con los cables de caída de mariposas para formar una solución integrada de 'aérea a interna', por ejemplo, enrutada a través de conductos subterráneos o unidos a los exteriores del edificio.

Recomendaciones de selección e instalación:

• Conteo y tipo de fibra : elija 2–24 núcleos basados ​​en la densidad del usuario y las futuras necesidades de expansión de la red. La fibra de modo único G.652D se prefiere por su amplia compatibilidad y baja pérdida.

• Instalación aérea : use abrazaderas de cuña coincidentes para la fijación; Priorizar el enrutamiento de autoportación. Evite la tensión excesiva o la flexión de radio pequeño (radio de curva mínimo: ≥10x diámetro del cable para uso estático, ≥20x para uso dinámico).

• Protección del final del usuario : al enrutar en edificios, use conductos protectores o canales ocultos de pared. Asegúrese de sellado impermeable en el punto de entrada (por ejemplo, usando glándulas impermeables) para evitar el agua o la entrada de polvo.

Preguntas frecuentes:

¿Cuáles son los métodos de instalación típicos para el cable de fibra óptica Gyfxtby?

Gyfxtby, como un cable de caída ovalada de autosuficiencia totalmente dieléctrica (ADSS), está diseñado para la flexibilidad en escenarios FTTH/FTTX 'Last-mile '. Sus métodos de instalación están adaptados a sus características estructurales (livianas, forma plana, refuerzo de FRP) y necesidades de aplicación (antena, conducto o enrutamiento directo interior/exterior). A continuación se presentan los 4 métodos de instalación más comunes, junto con detalles operativos clave y precauciones.

1. Instalación aérea de autoportación (más común)

Pasos clave:

1. Preparación de preinstalación:

• Inspeccione los postes de utilidad (estabilidad, capacidad de carga) y se aclare los obstáculos (ramas de los árboles, cables existentes) a lo largo de la ruta.

• Prepare las herramientas: abrazaderas de cuña (combinadas con la forma plana del cable de Gyfxtby), soportes de pago de cable, medidores de tensión y strippers de fibra óptica.

2. Enrutamiento de cable y control de tensión:

• Implemente el cable desde el soporte de pago, manteniendo una tensión constante (generalmente 50-100 N, dependiendo del recuento de núcleo) para evitar la exceso de estiramiento.

• Use abrazaderas de cuña para fijar el cable a los postes de servicios públicos: las abrazaderas de posición en las tapas de los postes o los soportes designados, asegurando que el lado plano del cable esté alineado con la abrazadera para evitar el deslizamiento.

3. Ajuste de span y sag:

• Para tramos cortos (≤50 metros, común en áreas residenciales), establezca un pequeño hundimiento (5–10 cm) para acomodar los cambios de temperatura (expansión en verano, contracción en invierno).

• Para tramos más largos (50-100 metros), use medidores de tensión para ajustar y evitar el estrés excesivo en el cable.

4. Terminación y protección:

• Al final del tramo aéreo (por ejemplo, cerca de un edificio), use una caja de entrada de cable para hacer la transición del cable de enrutamiento aéreo a interior/conducto. Selle la caja para evitar la intrusión de agua.

Precauciones:

• Evite la flexión de radio pequeño (radio de curva estática mínima: ≥10 × diámetro del cable; dinámica: ≥20 ×) durante la instalación.

• Mantenga el cable al menos a 0.5 metros de las líneas de energía de alto voltaje para reducir la interferencia electromagnética (EMI), a pesar de que Gyfxtby es totalmente dieléctrico.




2. Instalación del conducto

Pasos clave:

1. Inspección y preparación del conducto:

• Verifique la integridad del conducto (sin grietas, bloqueos) utilizando un ducto Rodder. Limpie el conducto con aire comprimido o un cepillo del conducto para eliminar el polvo o los desechos.

• Instale una cuerda de extracción (nylon o poliéster) dentro del conducto usando un ducto rodder; esta cuerda tirará del cable Gyfxtby.

2. Tirar de cable:

• Conecte el extremo principal del cable a la cuerda de extracción con una agarre de cable (asegúrese de una conexión segura para evitar el desprendimiento de la mitad de la pulsación).

• Use un extractor manual o de cable eléctrico para tirar del cable a una velocidad constante (≤5 metros por minuto). Para conductos largos (> 100 metros), agregue puntos de extracción intermedios para reducir la fricción.

3. Sellado y marcado del conducto:

• Después de tirar, selle ambos extremos del conducto con cinta impermeable o sellos del conducto para evitar que ingresen agua, roedores o escombros.

• Mark Puntos de acceso del conducto (por ejemplo, pozos de hombre, agujeros de mano) con etiquetas que indican 'cable de fibra óptica Gyfxtby ' para mantenimiento futuro.

Precauciones:

• Use un lubricante (compatible con vainas HDPE) para conductos largos o curvos para reducir la fricción y evitar el daño de la vaina.

• No tire del cable en ángulo; manténgalo alineado con el eje del conducto para evitar el retorcimiento.




3. Instalación montada en la pared

Pasos clave:

1. Planificación de ruta:

• Marque la ruta de la pared (por ejemplo, a lo largo de las esquinas, debajo de los aleros) para evitar obstáculos (salidas eléctricas, tuberías de agua) y garantizar una apariencia ordenada.

2. Fijar con clips de cable:

• Use clips de cable adhesivo (para paredes lisas como concreto o azulejos) o clips atornillados (para paredes ásperas como ladrillo) coincidentes con el ancho plano de Gyfxtby.

• Clips espaciales 30–50 cm de distancia para asegurar el cable y evitar la flacidez. Asegúrese de que el cable no esté comprimido por los clips (evite el exceso de vigilancia).

3. Entrada en edificios:

• Taladre un pequeño orificio (diámetro: 10–15 mm) a través de la pared en el punto de entrada. Instale una arandela impermeable en el orificio para proteger el cable del agua y los bordes afilados.

• Tire del cable a través de la arandela y en la caja de distribución interior (p. Ej., ONU Box).

Precauciones:

• Para las paredes al aire libre, use clips de cable resistentes a los rayos UV para evitar la degradación de la luz solar.

• Evite montar el cable cerca de las fuentes de calor (por ejemplo, unidades de aire al aire libre) para evitar el ablandamiento de la vaina.

4. Instalación directa de entierro (escenario especial)

Pasos clave:

1. Cavación de trincheras:

• Excave una trinchera de 60 a 80 cm de profundidad (para evitar daños por herramientas de jardinería o animales pequeños) y 10–15 cm de ancho. Para el suelo rocoso, alinee la zanja con una cama de arena (de 5 cm de espesor) para amortiguar el cable.

2. Protección y colocación del cable:

• Envuelva el cable Gyfxtby en un tubo de protección HDPE corrugado (diámetro: 20–30 mm) para resistir el impacto y la humedad.

• Coloque el cable protegido en la trinchera, asegurando que no hay problemas. Cubra el cable con otros 5 cm de arena, luego rellene la zanja con tierra.

3. Calificación:

• Enterrena las cintas de advertencia (20 cm debajo de la superficie del suelo) a lo largo de la zanja para alertar a futuras excavadoras. Instale marcadores de tierra en ambos extremos de la sección enterrada.

Precauciones:

• Este método solo se recomienda para tramos ≤30 metros. Para distancias más largas, use cables dedicados directamente-turales (por ejemplo, GYTA53) en su lugar.

• Evite enterrar cerca de mesas o áreas propensas a las inundaciones, ya que la humedad prolongada puede degradar la vaina del cable con el tiempo.
