Cable de fibra aérea de fig Fig8 de GYTC8A Fig8 blindado con cinta adhesiva

Gytc8a cinta de aluminio con cable de fibra óptica de fibra Aerial Fig-Shig-Supporting Autorial

Descripción básica del cable de fibra óptica de fibra Aerial GYTC8A:

El cable de fibra óptica GYTC8A es un tipo de cable aéreo autosuficiente con mensajería de acero varada y cinta de aluminio con blindaje, diseñado para una colocación aérea de larga distancia al aire libre. Su ventaja central se encuentra en la estructura 'fig8 ' (figura de ocho), que integra un elemento de carga (miembro de resistencia) con el cuerpo del cable, lo que elimina la necesidad de cables de suspensión separados.

GYTC8A Definición del modelo:

• ' Gy ': uso de comunicación al aire libre

• ' T ': tubo suelto lleno de gel de bloqueo de agua, relleno

• ' C ': autoportante

• ' 8': Estructura de fig8

• ' A ': cinta de aluminio blindada

GYFTC8A Definición del modelo:

• ' Gy ': uso de comunicación al aire libre

• ' F ': FRP Central Fuerza Miembro


• ' T ': tubo suelto lleno de gel de bloqueo de agua, relleno

• ' C ': autoportante

• ' 8': Estructura de fig8

• ' A ': cinta de aluminio blindada

La principal diferencia entre el cable GYTC8A y el cable GYFTC8A se encuentra en el miembro de fuerza central (CSM) :

Estructura detallada del cable aéreo de la figura 8 de autosuficiencia GYTC8A:

1. Núcleo de fibra : las fibras de modo único de 250 µm se colocan en tubos sueltos hechos de materiales de modulo alto, y los tubos sueltos se llenan con compuestos impermeables para proteger las fibras.

2. Miembro de resistencia central (CSM) : un miembro de resistencia central de metal (generalmente alambre de acero) se encuentra en el centro del núcleo del cable, que proporciona resistencia a la tracción básica para el cable óptico.

3. Núcleo del cable : los tubos sueltos y las cuerdas de relleno están varadas alrededor del miembro de la resistencia central para formar un núcleo de cable compacto y circular.

4. Armadura de la capa : el núcleo del cable está envuelto longitudinalmente con una capa de cinta de aluminio recubierta (APL) para formar una capa de prueba de humedad, que puede evitar que el vapor de agua ingrese al núcleo del cable.

5. Varocas : el núcleo de cable blindado y los cables de acero varado se integran en una vaina de polietileno (PE) de forma de 8. Los cables de acero varado se usan para autosuficiencia, y la vaina PE juega un papel en la protección de la estructura interna y proporciona ciertas propiedades mecánicas.

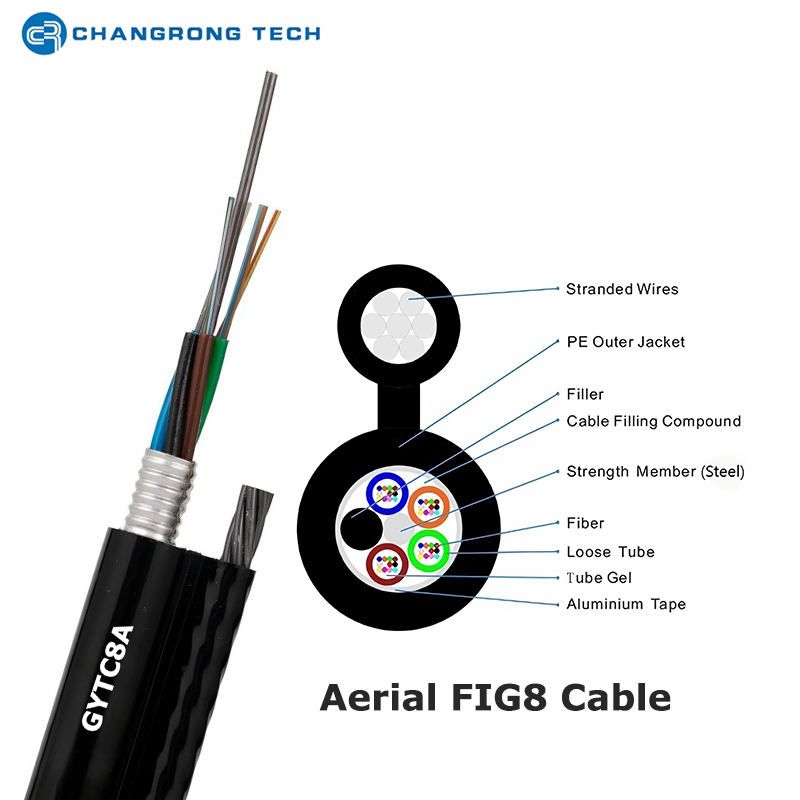

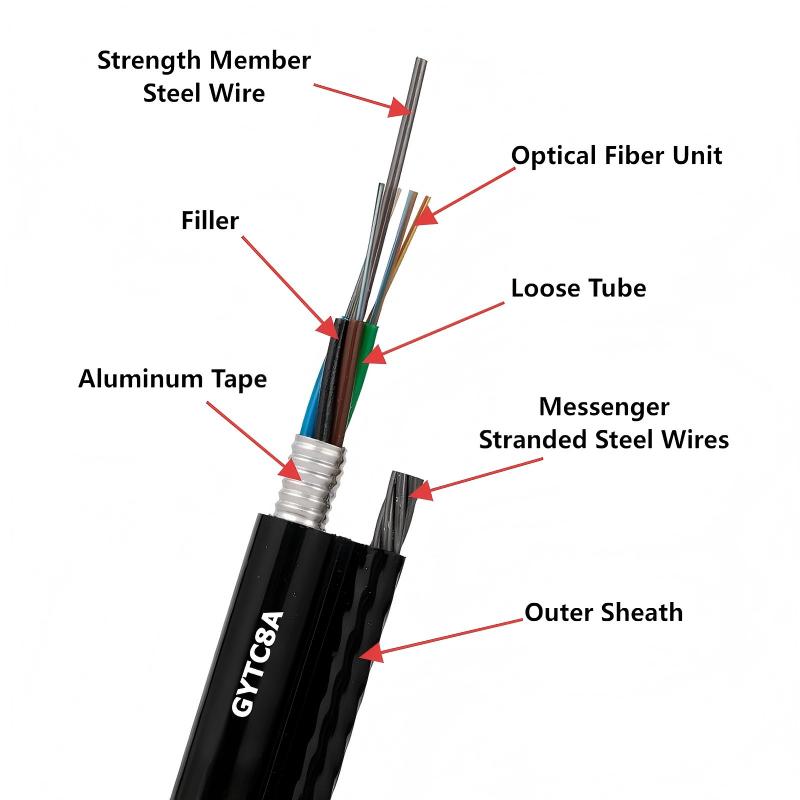

Cable de gytc8a fig8

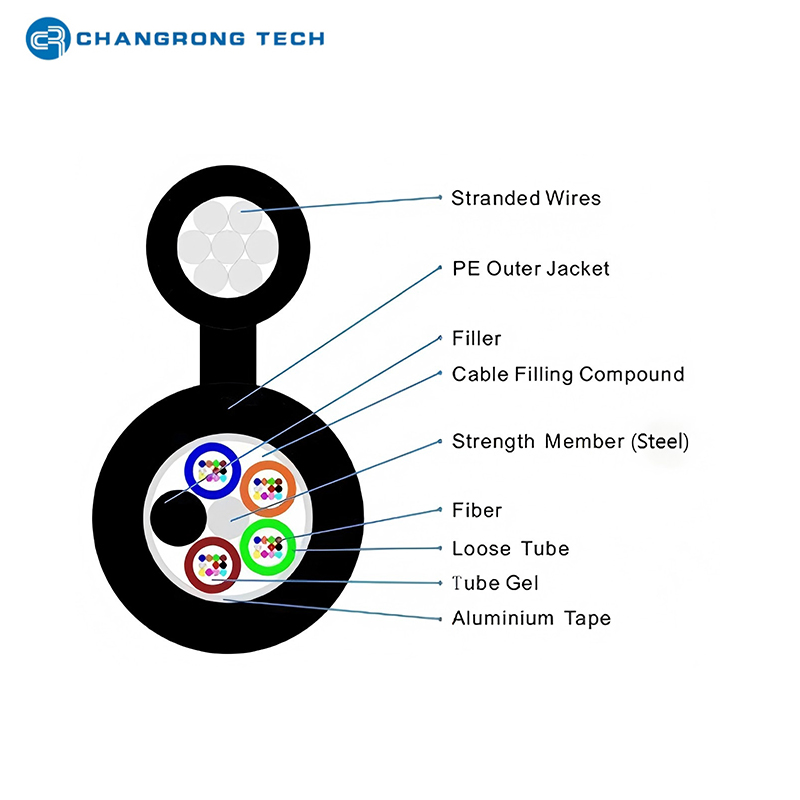

Diagrama de estructura GYTC8A

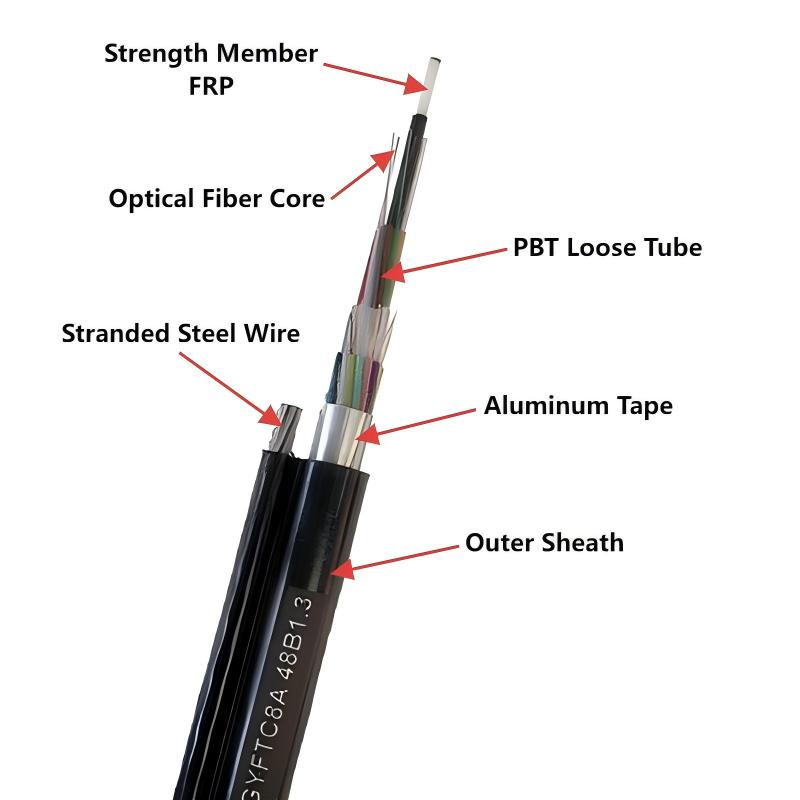

Cable gyftc8a fig8

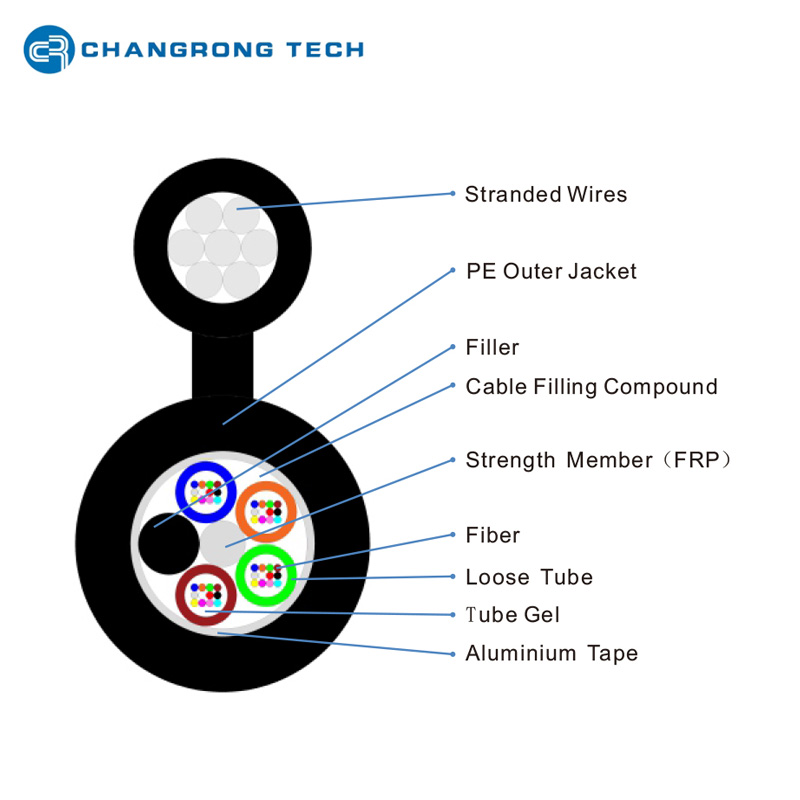

Diagrama de estructura GYFTC8A

Características:

Los cables GYTC8A aprovechan el diseño de autoportación de Fig8 y la armadura de aluminio para ofrecer beneficios únicos.

(1) Auto-soporte (estructura de la Fig .8) : los cables varados de carga (con miembro de resistencia de acero/FRP) se unen directamente a los postes de servicios públicos a través de abrazaderas, sin necesidad de un cable de mensajero separado. Esto reduce el tiempo de instalación, la mano de obra y el costo (crítico para las áreas rurales o remotas).

(2) Protección de la armadura de cinta de aluminio:

• Barrera de humedad/oxígeno : el aluminio es impermeable al agua y el oxígeno, evitando la degradación de la fibra (por ejemplo, atenuación inducida por hidrógeno).

• Ligero y flexible : la armadura de aluminio es más ligera que la armadura de acero (serie GYTS), lo que hace que el cable sea más fácil de transportar e instalar aire.

(3) Resistencia a la intemperie : la vaina externa PE resiste la radiación UV, el ozono y las temperaturas extremas (-40 ° C a +70 ° C), asegurando la confiabilidad a largo plazo (vida útil ≥25 años).

(4) Alta resistencia a la tracción: el miembro de resistencia central (acero/FRP) y el lóbulo de carga Fig8 soportan el peso propio y la carga del viento del cable (clasificación de tracción típica: 1.5–3kn para tramos cortos, 5–10kn para tramos largos).

(5) Bloqueo de agua : el gel de bloqueo de agua en tubos sueltos y cintas de agua (opcionales) alrededor del núcleo evitan que el agua se extienda a lo largo del cable (crítico para el despliegue aéreo, donde la lluvia o el rocío pueden filtrarse).

Aplicaciones:

• Red red troncal : se puede utilizar en la construcción de redes troncales largas de distancia para transmitir una gran cantidad de señales ópticas.

• Red de área metropolitana : adecuada para la construcción de la red de área metropolitana, que conecta varios nodos en la ciudad para realizar la transmisión de datos de alta velocidad.

• FTTX (fibra a la x) : es una parte importante de la red de acceso en el proyecto FTTX, como la fibra a la casa (FTTH) y la fibra para el edificio (FTTB), que puede realizar la conexión desde la oficina central hasta el usuario final.
