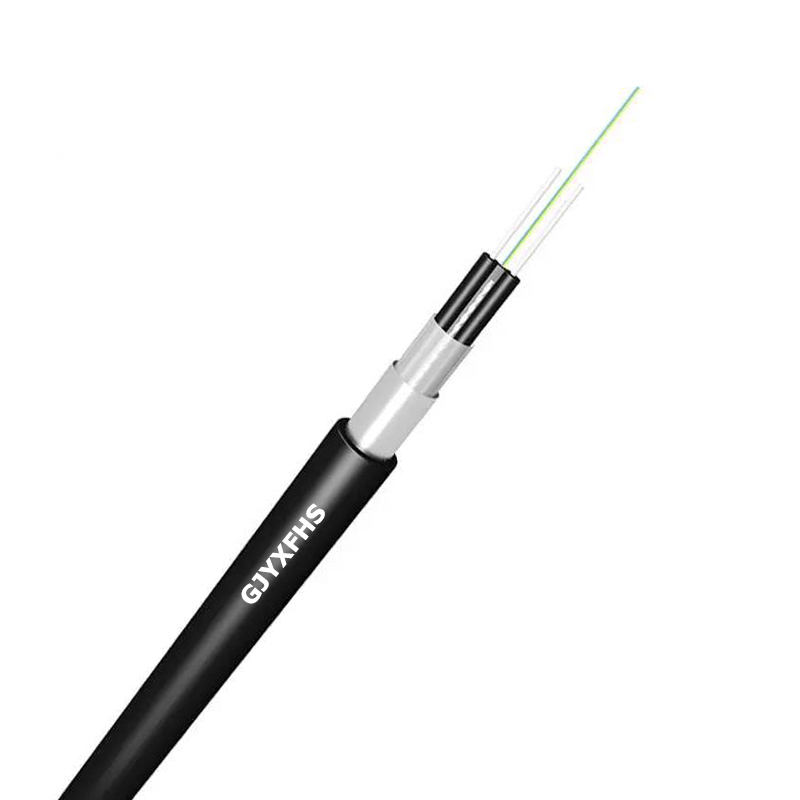

Gjyxfhs / gjyxfha conducto blindado caída de fibra óptica cable de cable de lazo

Gjyxfhs/ gjyxfha conducto blindado caída de fibra óptica cable de cable de lazo

Descripción general:

GJYXFHA/GJYXFHS Los cables de fibra óptica de fibra de caída blindada (tipo arco) están diseñados para redes de acceso FTTH (fibra a la casa). Con un núcleo de cable en forma de mariposa (cable de caída GJXFH), miembros de resistencia paralela (FRP) en ambos lados, revestimiento de cinta de acero/aluminio longitudinal y un revestimiento de cinta de acero MDPE/HDPE, que cuentan con una fácil resistencia a la tensión y propiedades de humedad/humedad/propiedad de bloqueo de humedad/bloqueo de bloqueo adecuado para la instalación de la conducta y el buceo directo a corto plazo.

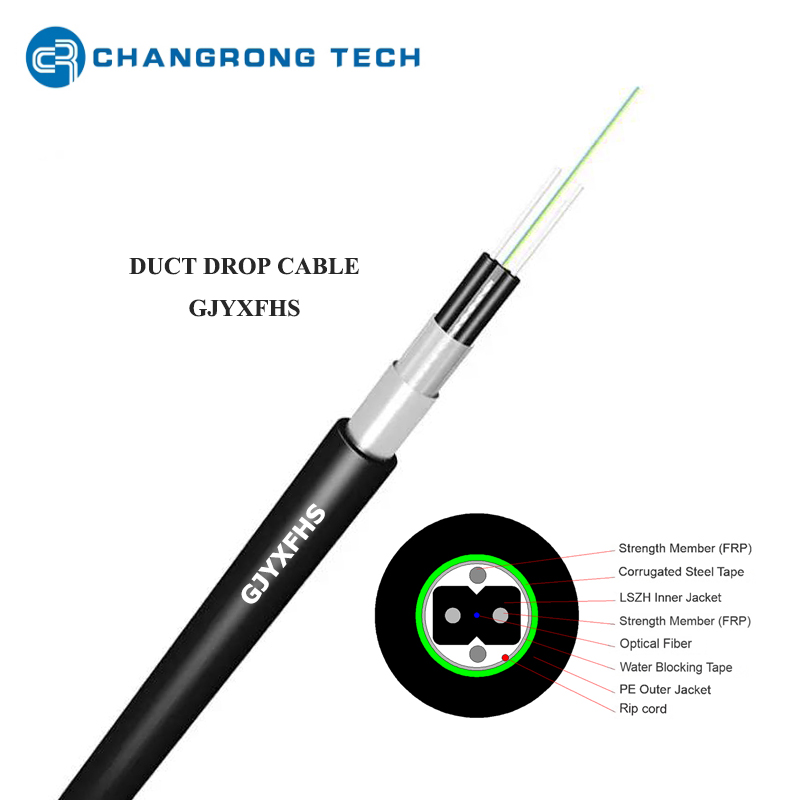

Estructura típica del tipo de arco de conducto blindado Fibra Drop (gjyxfhs/a):

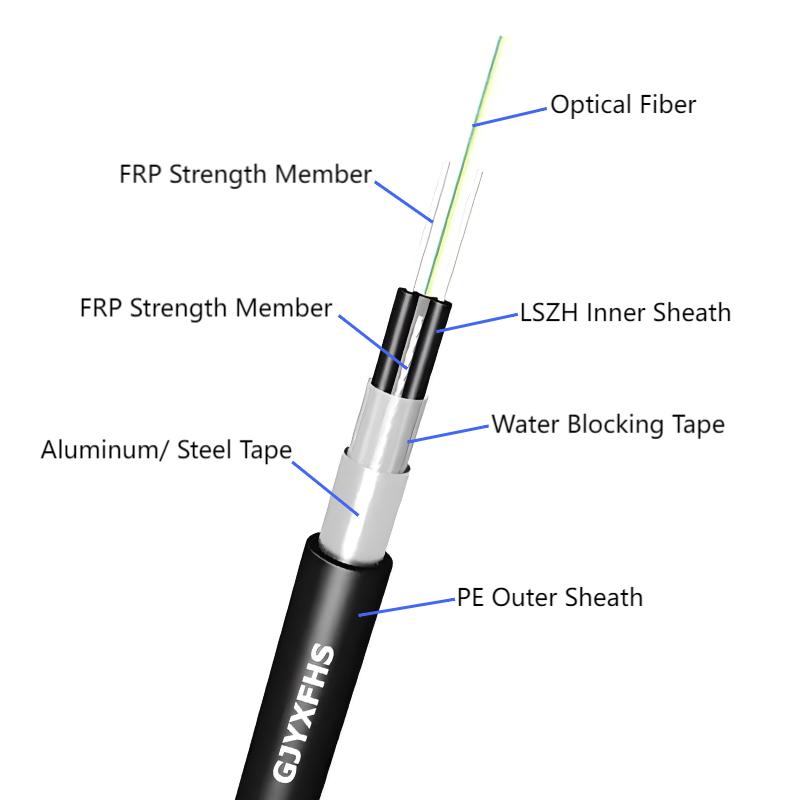

El típico cable de fibra óptica de gjyxfha / gjyxfhs duct type drop óptica está compuesto por un cable GJXFH en el medio y dos miembros de resistencia no metálicos (FRP) en ambos lados, envuelto longitudinal con cinta de aluminio / cinta de acero y luego se extruye la capa de PE afuera.

Construcción del cable GJXFH medio: la unidad de fibra óptica se coloca en el centro, dos FRP paralelo a medida que se colocan miembros de fuerza en ambos lados, luego una chaqueta LSZH.

•  Nombre y estándares:

• Gjyxfha : miembros de resistencia no metálica + cinta de aluminio para protección de humedad

• GJYXFHS : miembros de resistencia no metálicos + Armadura de cinta de acero


  Ambos pertenecen a la estructura de cable de 'Drop-Duct-Duct (Bow/Butterfly-Type) ', que cumple con los estándares relevantes de cable de fibra de fibra de telecomunicaciones.

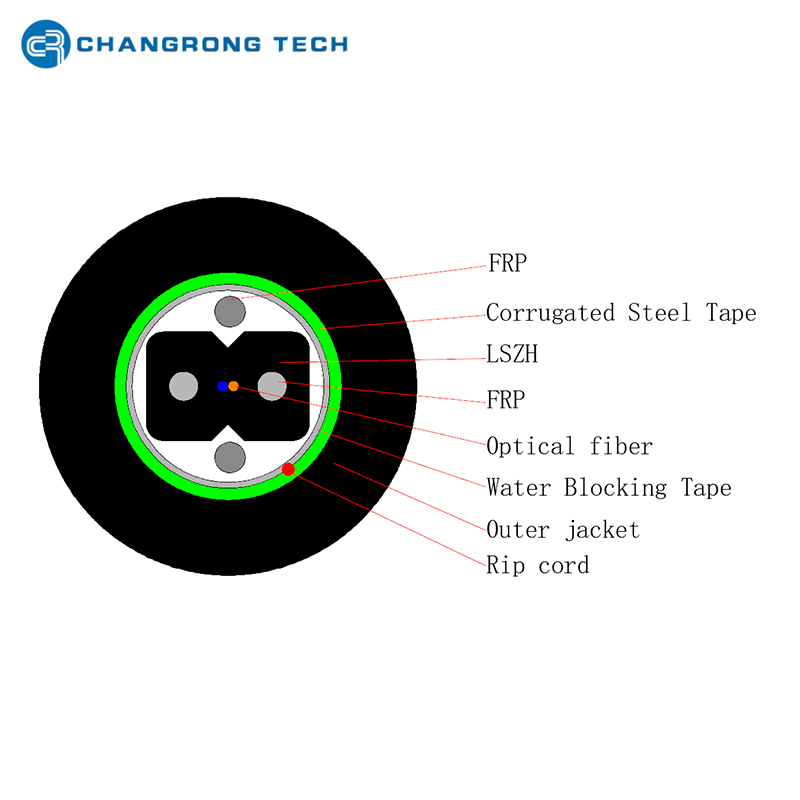

• Estructura de la sección transversal (de adentro hacia afuera):

Ghyxfhs/ gjyxfha Fibra Drop

Diagrama de estructura GJYXFHS

Características del cable de fibra de caída del conducto gjyxfhs/a:

1. Excelente rendimiento de la curva

Equipado con G.657. Una fibra insensible a la curva, admite un radio de flexión mínimo de 5 mm (estático) y 10 mm (dinámico). Esto permite un enrutamiento flexible en espacios estrechos (por ejemplo, esquinas de interior, cavidades de pared) sin pérdida de señal.

2. Fácil despido y terminación

La vaina en forma de arco tiene una ranura de peel fácil. No se requieren herramientas especiales para desnudarse; La vaina se puede dividir manualmente para exponer la fibra, simplificando significativamente la terminación en el sitio (por ejemplo, conectarse a conectores SC/LC para puertos de usuario FTTH).

3. Resistencia mecánica y ambiental robusta

• Rendimiento mecánico : índices típicos (varía según el recuento de núcleos):

• Resistencia a la tracción a largo plazo: ~ 300 N; Resistencia a la tracción a corto plazo: ~ 600 N.

• Resistencia de presión lateral: ~ 300 N/100 mm (a largo plazo); ~ 1000 N/100 mm (a corto plazo).

• Adaptabilidad ambiental : rango de temperatura de funcionamiento de -40 ° C a +70 ° C, con la vaina HDPE que resiste el envejecimiento UV y la erosión de la lluvia. Adecuado para entornos duros al aire libre (conductos) y interior.




4. Saféz y amabilidad ambiental

Aplicaciones:

• Cableado de la rama del conducto : se utiliza para conexiones de caída FTTH en conductos entre construcciones, tuberías de la comunidad residencial, sótanos y ejes verticales (conectando cables de la columna vertebral a las entradas del edificio).

• Entierro directo de corta distancia : se prefiere GJYXFHS (con Armadura de cinta de acero) para escenarios de entierro directo de corta distancia (por ejemplo, en pequeñas áreas verdes o carreteras) o secciones vulnerables a daños mecánicos.

• Transición interior-exterior: se puede combinar con cables de tipo arco de autoportación (por ejemplo, GJYXFCH) para formar una solución de cableado integrado 'Aerial → Duct → en el hogar, adaptándose a diversas necesidades de implementación de FTTH.

Pautas de selección:

1. Prioridad de resistencia a la humedad : seleccione GJYXFHA (armadura APL) . La cinta de aluminio proporciona un excelente rendimiento de barrera de humedad, adecuado para entornos de conductos húmedos (por ejemplo, conductos subterráneos en áreas lluviosas).

2. Protección mecánica más alta : seleccione GJYXFHS (armadura PSP) . La cinta de acero ofrece una resistencia a la presión lateral más fuerte y una capacidad anti-rodeada, ideal para conductos o áreas abarrotadas con infestaciones de roedores.

3. Seguridad interior : para segmentos interiores (p. Ej., Desde la entrada de la construcción hasta el hogar del usuario), elija modelos con miembros de fuerza no metálicos (sufijo 'f ') (p. Ej.

4. Conteo y terminación del núcleo : 1–4 núcleos son los más comunes (suficientes para el acceso compartido de un solo usuario o de usuarios múltiples). Para aplicaciones de alta densidad (por ejemplo, edificios de oficinas), opte por modelos de cinta de fibra (sufijo 'd ') para aumentar el recuento de núcleos.
