Gjyxhs / gjyxha cable de fibra óptica de caída de conducto de mariposa de mariposa

Gjyxhs/ gjyxha cable de fibra óptica de caída de conducto de mariposa de mariposa

Descripción general:

GJYXHS/GJYXHA es un cable de fibra óptica de tipo arco (caída) para redes de acceso FTTH (fibra a la casa), clasificadas como 'tipo de introducción de conductos '. Cuenta con una capa de armadura de metal y una vaina exterior agregada al lado exterior de un cable de caída de tipo arco estándar, lo que lo hace adecuado para la instalación de conductos al aire libre e introducción directa de entornos exteriores a interiores. Ofrece resistencia a la humedad, resistencia a la presión lateral y resistencia a la tracción moderada.

Interpretación del modelo:

El modelo 'gjyxh ... ' denota cables de caída de tipo arco para aplicaciones de conductos. Los sufijos y componentes clave se definen de la siguiente manera:

• Gjyxha: cinta de aluminio envuelta longitudinalmente (marcada por 'A ' para la vaina unida de aluminio+PE).

• GJYXHS: cinta de acero envuelta longitudinalmente (marcada por 'S ' para la vaina unida de acero + PE).

• F (si se incluye): miembro de fuerza no metálico (p. Ej., FRP); La ausencia de 'f ' indica miembros de fuerza metálica.

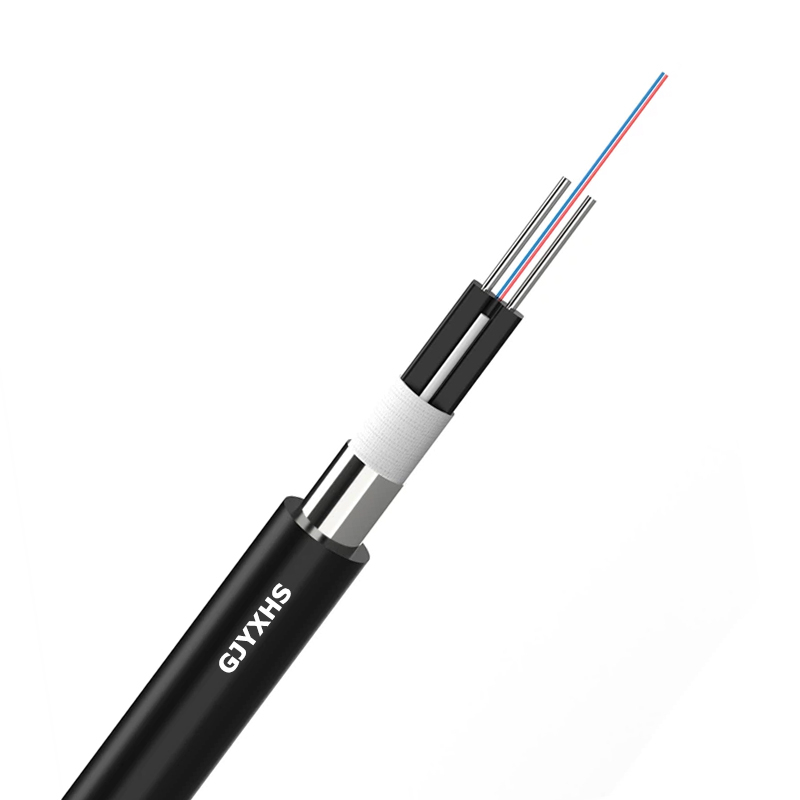

Estructura típica del tipo de arco de conducto blindado Fibra Drop (gjyxhs/a):

El típico cable de fibra óptica de la caída de la inclinación del ducto GJYXHA / GJYXHS está compuesto por un cable GJXH en el medio y dos miembros de resistencia metálica (cables de acero) en ambos lados, envuelto en cinta de aluminio / cinta de acero y luego la envoltura PE se extruye afuera.

Construcción del cable GJXH medio: la unidad de fibra óptica se coloca en el centro, dos cables de acero paralelos a medida que se colocan miembros de resistencia a ambos lados, luego una chaqueta LSZH.

•  Nombre y estándares:

• Gjyxha : miembros de resistencia metálica + Armadura de cinta de aluminio

• GJYXHS : miembros de resistencia metálica + Armadura de cinta de acero


  Ambos pertenecen a la estructura de cable de 'Drop-Duct-Duct (Bow/Butterfly-Type) ', que cumple con los estándares relevantes de cable de fibra de fibra de telecomunicaciones.




• Estructura de la sección transversal (de adentro hacia afuera):

  1  .​

  2. Miembros de resistencia metálica paralela : cables de acero en ambos lados del núcleo, proporcionando soporte mecánico contra la tensión y la compresión.

  3. Cinta de bloqueo de agua longitudinal : envuelta alrededor del núcleo para evitar la penetración de agua longitudinal.

  4. Capa de armadura longitudinal :

          Gjyxha: cinta de aluminio (mejora la resistencia a la humedad y el blindaje electromagnético).

          GJYXHS: cinta de acero (mejora significativamente la resistencia a la presión lateral y la protección de roedores).

      5. Varuela externa:

          HDPE (polietileno de alta densidad): para uso al aire libre, ofreciendo resistencia climática y protección UV.

          LSZH (halógeno cero cero bajo): para aplicaciones de eje interior/vertical, cumpliendo con los requisitos de retraso de la llama y               los requisitos de baja toxicidad.

Ghyxhs/ gjyxha Fibra Drop

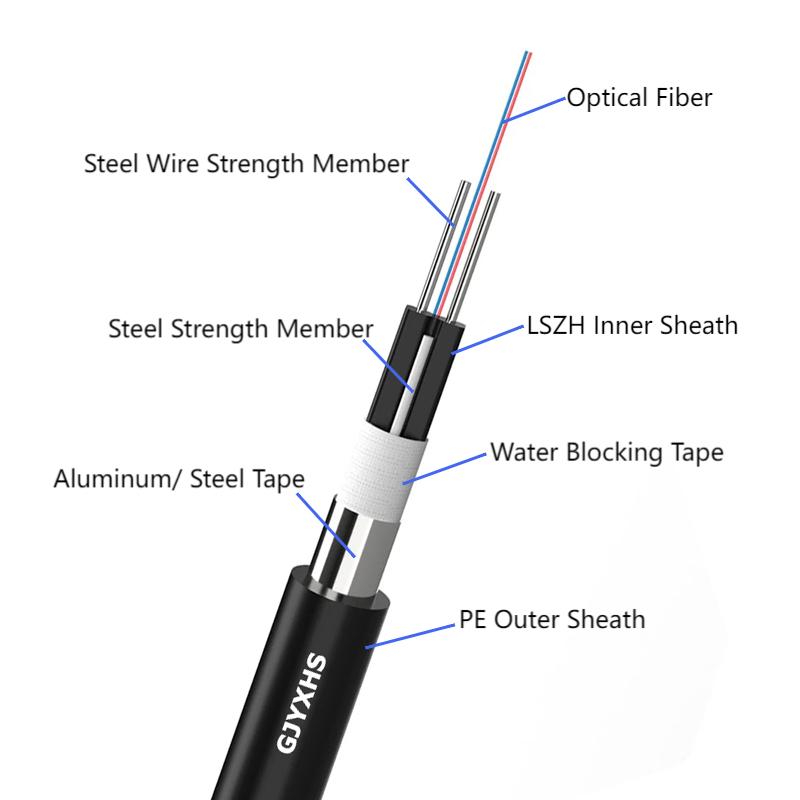

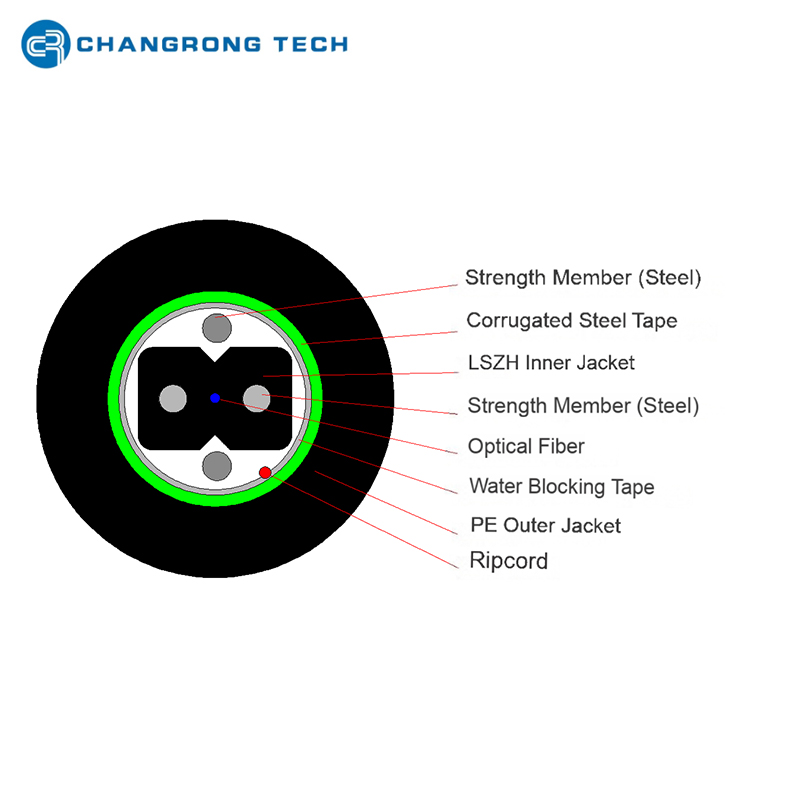

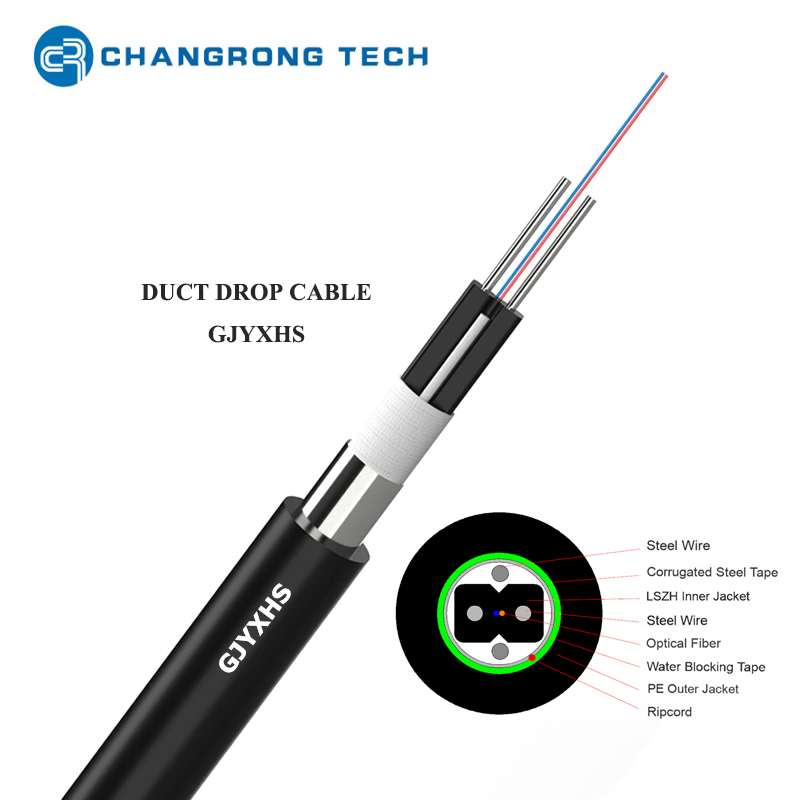

Diagrama de estructura GJYXHS

Si ' f ' incluido en el modelo, gjyxfhs/a eso significa que usa miembros de resistencia no metálicos (FRP), la estructura del cable es la siguiente:

Ghyxfhs/ gjyxfha Fibra Drop

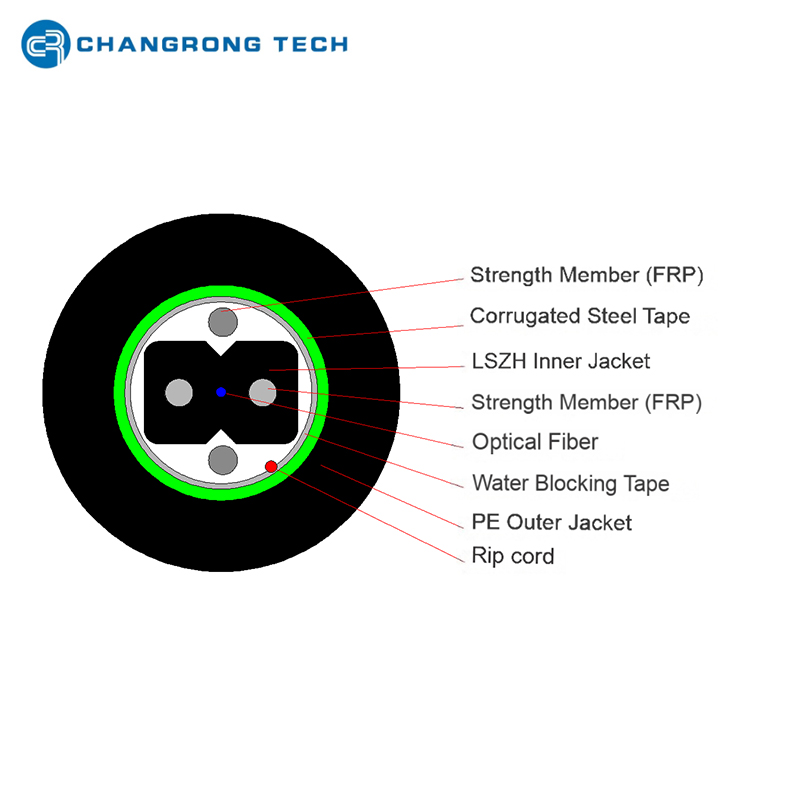

Diagrama de estructura GJYXFHS

Características:

• Fácil despojamiento y empalme : el diseño con muescas del núcleo de la mariposa permite la extracción rápida de la vaina, simplificando el empalme de fibra o la terminación del conector (reduciendo el tiempo de construcción en el sitio).

• Rendimiento mecánico :

• Los miembros de resistencia paralela aseguran una excelente tracción (fuerza de tracción a corto plazo hasta 2000 N) y resistencia a la compresión.

• Armadura de cinta de acero (GJYXFHS) proporciona resistencia a la presión lateral superior (soportes 200 N/100 mm de fuerza de aplanamiento) y capacidad antirrodente, adecuada para entornos de instalación duros.

• Protección ambiental:

• Aluminio longitudinal/cinta de acero + cinta de bloqueo de agua logra humedad integral y bloqueo de agua, evitando el daño de la fibra por humedad o intrusión de agua.

• La vaina HDPE resiste el envejecimiento y la radiación UV; La vaina de LSZH minimiza el humo y la liberación de gas tóxico en caso de incendio, asegurando la seguridad en espacios cerrados.

• Parámetros operativos típicos:

• Temperatura de funcionamiento: -20 ° C a +60 ° C

• Radio de flexión: ≥10d (dinámico) / ≥20d (estático, d = diámetro exterior del cable)

• Vida útil: ≥20 años (en condiciones de funcionamiento estándar)

Aplicaciones:

1. Instalación del conducto al aire libre : atravesados ​​los conductos subterráneos o superiores para conectar las Oficinas Centrales (CO) a edificios residenciales/comerciales.

2. Introducción directa en interiores : se puede enrutar directamente desde conductos al aire libre hasta cajas de distribución de interiores (por ejemplo, terminales de entrada de edificios) o locales de usuario (por ejemplo, unidades de red óptica de inicio, ONU).

3. Ambientes de conducto de alta demanda : ideal para conductos con altos niveles de humedad, presión lateral potencial (por ejemplo, bancos de conductos llenos de gente) o actividad moderada de roedores (la armadura de PSP en GJYXHS ofrece una mejor protección contra el rodeón).

Consejos de selección e instalación:

• Pautas de selección:

• Priorice los GJYXFHS para escenarios que requieren una fuerte protección mecánica (por ejemplo, entierro directo, áreas propensas a roedores).

• Elija GJYXFHA (preferiblemente con la vaina LSZH) para la instalación de conductos estándar, uso interior o entornos que enfatizan el retraso de la llama y la baja toxicidad.

• Prioridad de resistencia a la humedad : seleccione Gjyxha (armadura APL) . La cinta de aluminio proporciona un excelente rendimiento de barrera de humedad, adecuado para entornos de conductos húmedos (por ejemplo, conductos subterráneos en áreas lluviosas).

• Protección mecánica más alta : seleccione GJYXHS (armadura PSP) . La cinta de acero ofrece una resistencia a la presión lateral más fuerte y una capacidad anti-rodeada, ideal para conductos o áreas abarrotadas con infestaciones de roedores.

• Seguridad interior : para segmentos interiores (p. Ej., Desde la entrada al edificio hasta el hogar del usuario), elija modelos con miembros de fuerza no metálicos (sufijo 'f ') (p. Ej .

• Conteo y terminación del núcleo : 1–4 núcleos son los más comunes (suficientes para el acceso compartido de un solo usuario o de usuarios múltiples). Para aplicaciones de alta densidad (por ejemplo, edificios de oficinas), opte por modelos de cinta de fibra (sufijo 'd ') para aumentar el recuento de núcleos.

• Precauciones de instalación:

• Se adhieren estrictamente a los requisitos de radio de flexión (≥10d dinámico / ≥20d estático) para evitar la pérdida de micro-flexión de fibra.

• Limpie los conductos y aplique lubricante antes del tirar del cable para reducir el daño por fricción.

• Retire los materiales residuales de bloqueo de agua de la superficie de la fibra antes de empalme para garantizar la calidad de la conexión.

• Asegure a los miembros de resistencia y selle terminales de cable de acuerdo con las especificaciones para evitar la entrada de humedad.
