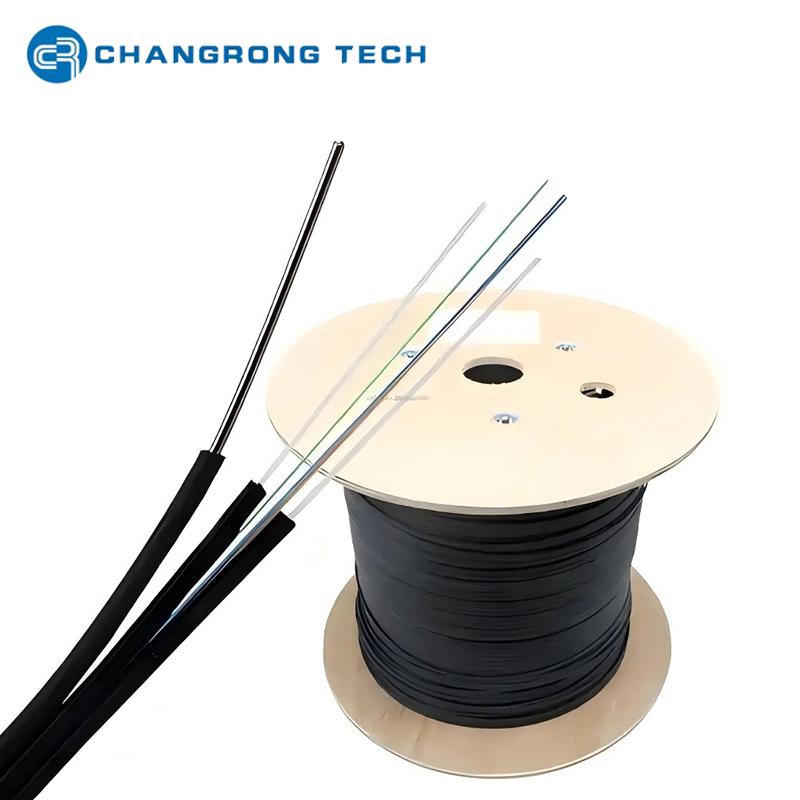

GJYXFCH 2FRP+1Steel Wire Messenger al aire libre Fibra Drop

Gjyxfch acero cable de mensajero FRP Miembro Aerial Autorial Mini Fig8 Cable de fibra óptica de caída FTTH

Descripción general:

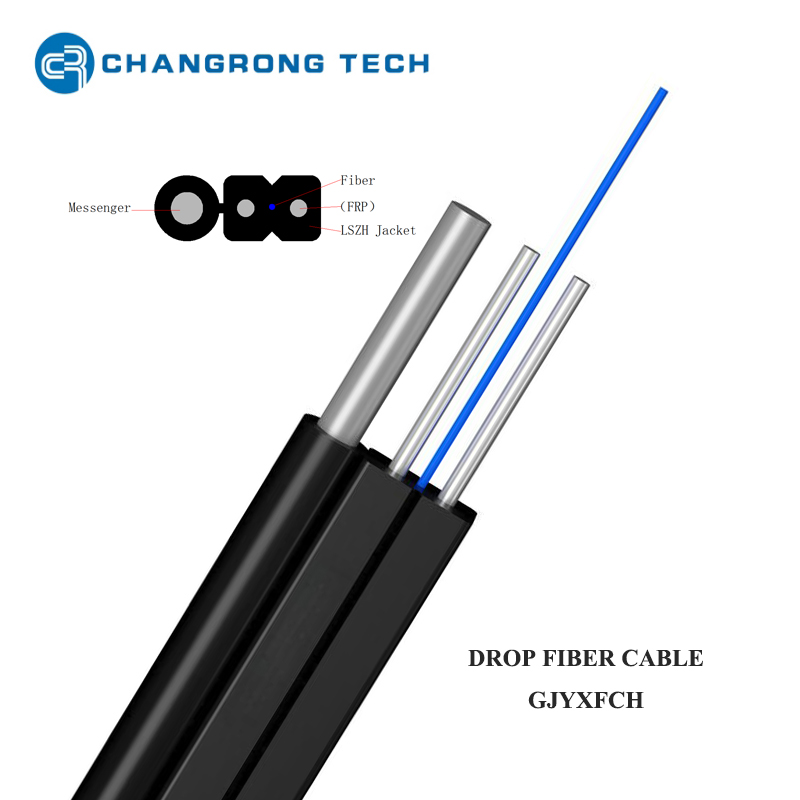

GJYXFCH es un cable de fibra óptica MINI FIGHT-8 (Fig8) FITH FIGHTHT con un cable de fibra óptica FTTH con un cable de mensajero de acero y miembros de resistencia FRP (plástico reforzado de fibra de vidrio). Está específicamente diseñado para el despliegue de fibra a casa (FTTH) 'de última milla', que permite una conexión de fibra directa desde los puntos de distribución hasta las instalaciones del usuario final. Su estructura integrada de autosuficiencia, diseño de fácil salto y excelente adaptabilidad ambiental lo convierten en un producto central en las redes de acceso FTTH.

• Forma estructural : adopta una sección transversal Mini 'Figura-8 ' (Fig8). El surco superior alberga un alambre de mensajero de acero (para la carga de carga y la resistencia a la tensión), mientras que el surco inferior contiene la unidad de fibra (con miembros de resistencia al FRP y fibras ópticas).

• Configuración del núcleo : típicamente admite 1–4 núcleos de fibras ópticas de modo único, compatibles con estándares convencionales como G.657A1, G.657A2 y G.652D. El color de fibra cumple con los estándares TIA/EIA-598 o IEC 60304 (por ejemplo, azul, naranja, verde, marrón para la identificación del núcleo).

• Varela externa : hecho de material LSZH (halógeno de cero cero de bajo humo); El recubrimiento resistente UV (ultravioleta) opcional está disponible para escenarios de exposición al exterior a largo plazo.

• Dimensiones : tamaño compacto con un diámetro exterior aproximado de 5.0 × 2.0 mm, adecuado para la instalación de espacio estrecho (por ejemplo, a lo largo de los exteriores de los edificios, aleros).

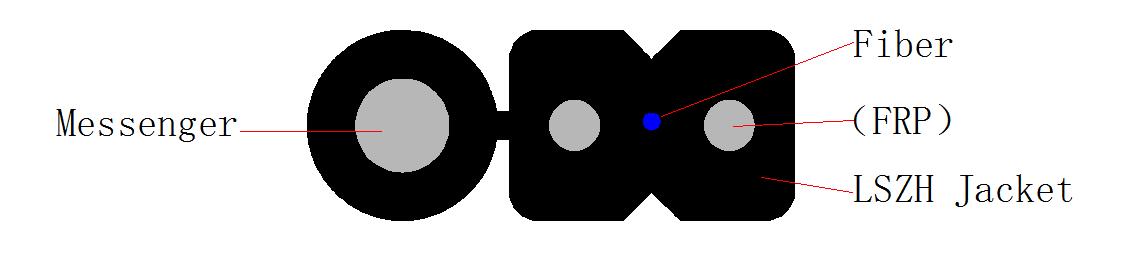

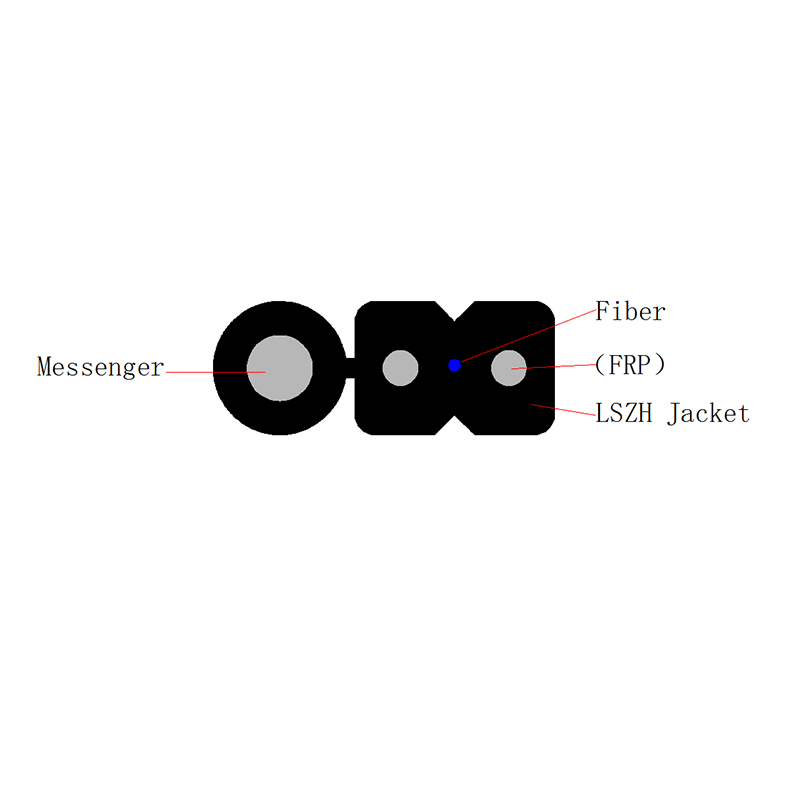

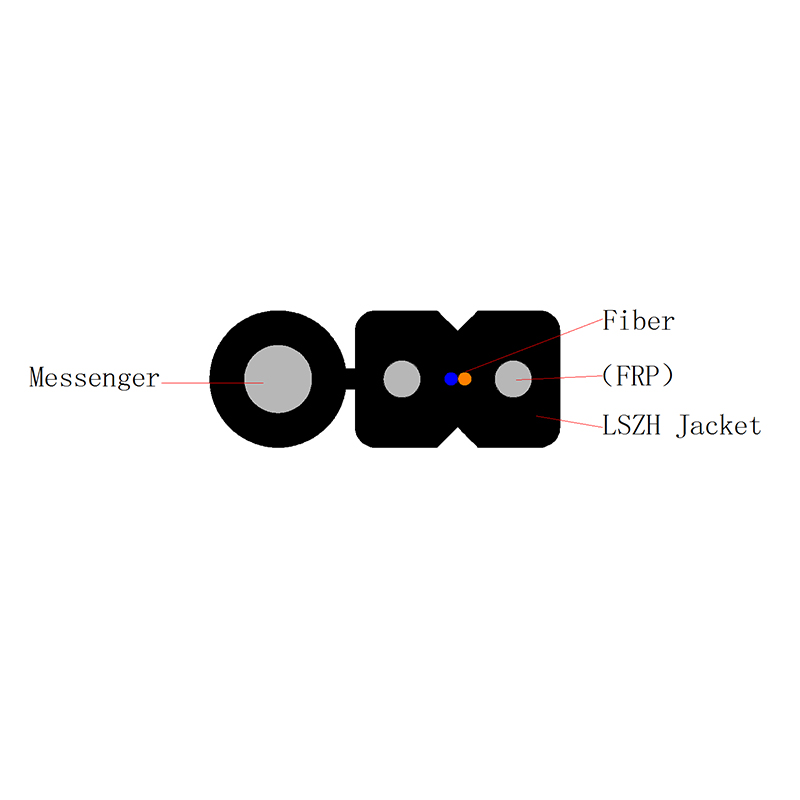

Estructura típica de Mini Fig8 ftth Fibra Drop gjyxfch:

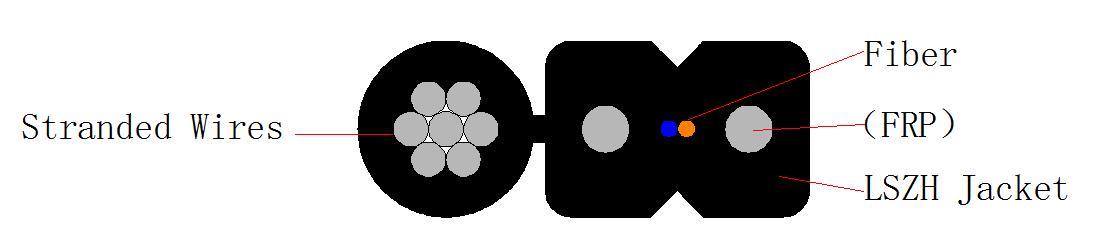

Nota : El cable de mensajería también se puede diseñar como cables de acero varado de acuerdo con los requisitos del cliente.  Estructura como se muestra:

Ventajas del cable de fibra FTTH Drop de GJYXFCH Aerial Autorial:

Como un cable de caída aérea especializado diseñado para las redes 'Últimos kilómetros ' de FTTH (fibra a la casa), el cable GJYXFCH ofrece ventajas únicas centradas en la conveniencia de la instalación, la adaptabilidad ambiental, la confiabilidad de la transmisión y el cumplimiento de la seguridad . Estas fortalezas se adaptan precisamente a escenarios aéreos al aire libre y requisitos de acceso al hogar, con seis beneficios clave detallados a continuación:

1. Diseño de autoportación: elimina los costos de suspensión adicionales y simplifica la construcción aérea

• No se necesitan soportes de alambre de mensajería separados durante la instalación. El cable se puede tensar y fijar directamente entre los soportes, como postes de servicios públicos o exteriores de edificios, reduciendo significativamente el consumo de materiales auxiliares (p. Ej. Para escenarios aéreos en áreas rurales o suburbanas, este diseño mejora la eficiencia de la construcción en más del 30% por kilómetro.

• El alambre de mensajero de acero ofrece un rendimiento estable de tracción: los modelos estándar admiten tramos de hasta 50 metros, mientras que las versiones mejoradas pueden cumplir con los cruces de corta distancia de 80 metros, adaptándose a las necesidades de cobertura aérea en la mayoría de las áreas residenciales y parques industriales.




2. Figura-8 Estructura y diseño de fácil salto: Acelera 'último metro ' Entrada y terminación de inicio

• No se requieren herramientas complejas: un stripper de alambre dedicado o un cuchillo de utilidad puede despegar rápidamente la vaina a lo largo de las ranuras para exponer fibras y miembros de fuerza, evitando el daño del núcleo de la fibra. Un solo operador puede completar la eliminación en solo 10-20 segundos.

• Es completamente compatible con los procesos comunes de terminación FTTH, que incluyen 'empalme en frío ' (empalme mecánico) y 'empalme en caliente ' (empalme de fusión). Especialmente cuando se combina con los conectores dedicados de la Figura 8 (p. Ej., SC/APC, LC/APC), la pérdida de inserción después de la terminación es ≤0.3dB, que cumple con los requisitos de transmisión para la banda ancha del hogar, IPTV y otros servicios de alta definición.




3. Excelente flexibilidad: se adapta a rutas complejas de entrada al hogar

• El radio de flexión estática mínima es de solo 7.5 mm (aproximadamente el grosor del pulgar de un adulto), y el radio de flexión dinámica es ≥15 mm. Esto permite un enrutamiento flexible en espacios estrechos, como esquinas de edificios, curvas de tuberías y cajas de distribución del hogar, sin necesidad de reservar caminos de gran radio, reduciendo las limitaciones de construcción (por ejemplo, evitar daños en la pared o techo durante la entrada del hogar).

• La atenuación de la señal permanece estable después de la flexión: dentro del rango de temperatura de -40 ℃ a +70 ℃, el cambio en la pérdida de flexión es ≤0.1dB, lo que no se degradan en el rendimiento de la transmisión durante el uso a largo plazo.




4. Varestra de LSZH: equilibra la protección y seguridad del medio ambiente para la transición de interior exterior

• Cuando se quema, no libera halógenos tóxicos (por ejemplo, cloro, bromo) o gases corrosivos, y produce una densidad de humo extremadamente baja. Incluso en el caso de un incendio en espacios cerrados (por ejemplo, construcción de ejes, sótanos), minimiza el daño al personal. Cumplir con estándares como GB/T 17650.2, admite el enrutamiento integrado desde 'Ayerial al interior de la entrada de inicio ' (no es necesario reemplazar con cables interiores en las penetraciones de la pared).

• La vaina se agrega con estabilizadores UV (ultravioleta), evitando el envejecimiento y el agrietamiento durante la exposición al aire libre a largo plazo a la luz solar, con una vida útil de más de 20 años. También tiene resistencia moderada a los ácidos, álcalis y clima, adaptándose a climas complejos (por ejemplo, lluvia pesada, polvo alto, diferencias de temperatura extrema).




5. Protección de refuerzo dual: mejora la resistencia al daño del cable

• Estos miembros de resistencia resisten la compresión radial (por ejemplo, el paso durante la construcción, el impacto de los objetos extraños) y la tensión longitudinal (p. Ej.

• El cable de mensajero de acero y los miembros de la resistencia interna forman 'protección dual ': incluso si el cable de mensajero está ligeramente deformado por la fuerza accidental, los miembros de la fuerza interna aún protegen el núcleo de la fibra, reduciendo los riesgos de falla en el uso al aire libre.




6. Alta compatibilidad y estandarización: se adapta a los sistemas de red FTTH globales

• Se encuentra con la Figura 8 Fibra Drop de China y 1997-2009 para redes de acceso y estándares internacionales como IEC 60794-1-2, lo que permite una integración perfecta con OLT (terminal de línea óptica) y ONU (unidad de red óptica) de los principales fabricantes (EG, Huawei, ZTE, Fiberhome) sin problemas de compatibilidad.

• Los recuentos de fibra son flexibles (1core, 2core como estándar; 4core personalizables), satisfacen tanto la 'entrada de hogar de una sola fibra' básica para hogares individuales y requisitos de acceso de múltiples núcleos para escenarios de servicios múltiples (por ejemplo, banda ancha + vigilancia + hogar inteligente), que admiten futuras actualizaciones de la red de hogares.

Aplicaciones:

1. Conexión de edificio aéreo para construir : instalado entre postes de servicios públicos o techos de construcción para conectar cajas de distribución de fibra (FDB) en comunidades residenciales, parques industriales o campus.

2. Dropa de polo a construcción : desde postes de servicios públicos de la calle hasta las paredes exteriores de edificios residenciales/comerciales, luego enrutado a lo largo de aleros o bandejas de cables montadas en la pared para ingresar al edificio.

3. Transición interior-exterior : después de la implementación aérea en el exterior del edificio, la unidad de fibra (separada del cable de mensajero de acero) se enruta a través de penetraciones de pared, ejes de cables o interiores (bandejas) para alcanzar terminales de red ópticas específicas del usuario (ONTS).

4. Instalación de espacio estrecho : adecuado para comunidades antiguas o áreas urbanas densas donde el espacio de instalación es limitado (por ejemplo, a lo largo de los huecos de construcción estrechos, bajo aleros).

Consejos de selección e instalación:

1. Selección de recuento de núcleos: elija 1–2 núcleos para casas de un solo usuario; 4 núcleos para unidades multidengan (MDU) o escenarios que requieren fibras de respaldo.

2. Matriota ambiental: seleccione modelos resistentes a los rayos UV para uso al aire libre a largo plazo; Elija versiones extendidas de rango de temperatura para regiones frías (-40 ° C) o áreas de alta temperatura.

3. Verificación de requisitos mecánicos: para tramos aéreos más largos (por ejemplo,> 50 metros), confirme la resistencia a la tracción a largo plazo del cable con el fabricante para evitar la flacidez o la rotura.

4. Precauciones de instalación:

• Reserve el 5-10% de longitud para la expansión/contracción térmica al instalar en áreas con grandes fluctuaciones de temperatura.

• Mantenga un radio de flexión mínimo (≥15 mm) durante el enrutamiento para evitar el daño de la fibra.

• Asegure el cable de mensajero de acero a intervalos fijos (recomendado ≤20 metros) para evitar una tensión excesiva en la unidad de fibra.
