GJXH 2 cables de acero Tipo de arco interior Ftth Fibra Drop

GJXH 2.0*3.0 mm  Type de arco interior Ftth Fibra Drop con dos miembros de fuerza metálica

Descripción general:

GJXH es un modelo estandarizado nacional para los cables de caída de FTTH (fibra a la casa) en interiores en China, definido por estándares como YD/T 1997-2014 (estándar de la industria de la comunicación china para cables ópticos de fibra). El '2.0*3.0 mm ' se refiere a sus dimensiones transversales, y 'Dos miembros de fuerza metálica ' indican su diseño de refuerzo. Este cable está diseñado específicamente para la implementación de fibra interior de corta distancia en redes FTTH, uniendo los 'Últimos 100 metros ' entre los marcos de distribución óptica (ODF) y las instalaciones del usuario final (por ejemplo, casas, oficinas).

• Modelo : GJXH

• Diámetro exterior : 2.0 mm (espesor) × 3.0 mm (ancho), ultra compacto para un enrutamiento fácil;

• Núcleo de fibra : típicamente 1 o 2 fibras ópticas de modo único (por ejemplo, G.652D, la fibra FTTH más común, que soporta señales de alta velocidad de hasta 100 Gbps en largas distancias);

• Miembros de resistencia : 2 cables metálicos paralelos (generalmente acero galvanizado o acero fosfado, para resistencia a la tracción y la flexión);

• Temperatura de funcionamiento : -20 ° C ~ +60 ° C (adaptable a las fluctuaciones generales de temperatura interior);

• Radio de flexión mínimo : estático (sin tensión): ≥20 × diámetro del cable; Dinámica (bajo tensión): ≥40 × diámetro del cable.

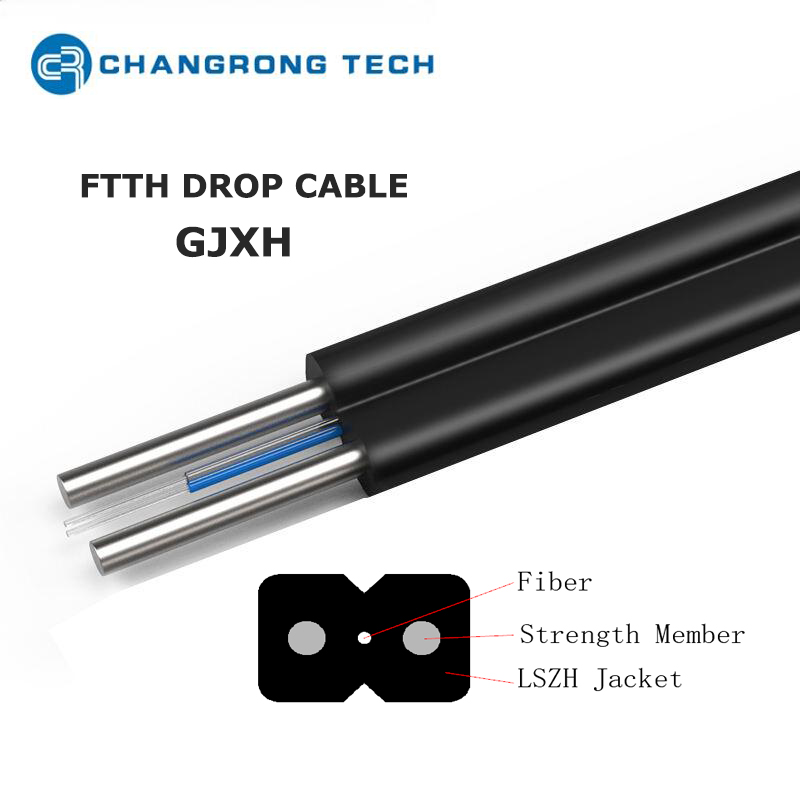

Composición estructural de tipo arco ftth Fibra Drop gjxh:

La unidad de fibra óptica se coloca en el centro. Se colocan dos cables de acero paralelos como miembros de resistencia en ambos lados, luego se extruye una chaqueta LSZH negra o de color afuera.

Características de FTTH Fibra Drop GJXH:

(1) Compacto y ligero

• Diámetro exterior de solo 2.0 × 3.0 mm y peso de ~ 7 kg/km, lo que facilita la enrutamiento de espacios estrechos (por ejemplo, cavidades de pared, espacios de techo o a lo largo de los zócalos) sin ocupar un espacio excesivo.

(2) Excelente rendimiento mecánico

• Resistencia a la tensión: los 2 miembros de resistencia metálica respaldan una carga de tracción máxima a corto plazo de 100N y una carga a largo plazo de 50n, evitando el estiramiento/rotura de la fibra durante la instalación (por ejemplo, tirando de una caja de piso a la sala de estar de un usuario).

• Resistencia a la flexión: Radio de flexión mínimo pequeño (≥30 mm estático) le permite doblarse alrededor de las esquinas o muebles sin pérdida de señal (aumento de la atenuación ≤0.1dB).

(3) Retardante de llama y seguro para uso en interiores

• Las vainas de LSZH no emiten humo tóxico o gas halógeno en caso de fuego, lo que las hace ideales para edificios públicos (por ejemplo, apartamentos, oficinas, escuelas).

(4) Fácil de instalar y mantener

• Diseño de la vaina de tipo arco: se puede despojar rápidamente con un stripper de fibra óptica estándar (sin necesidad de herramientas complejas), reduciendo el tiempo de instalación en el sitio.

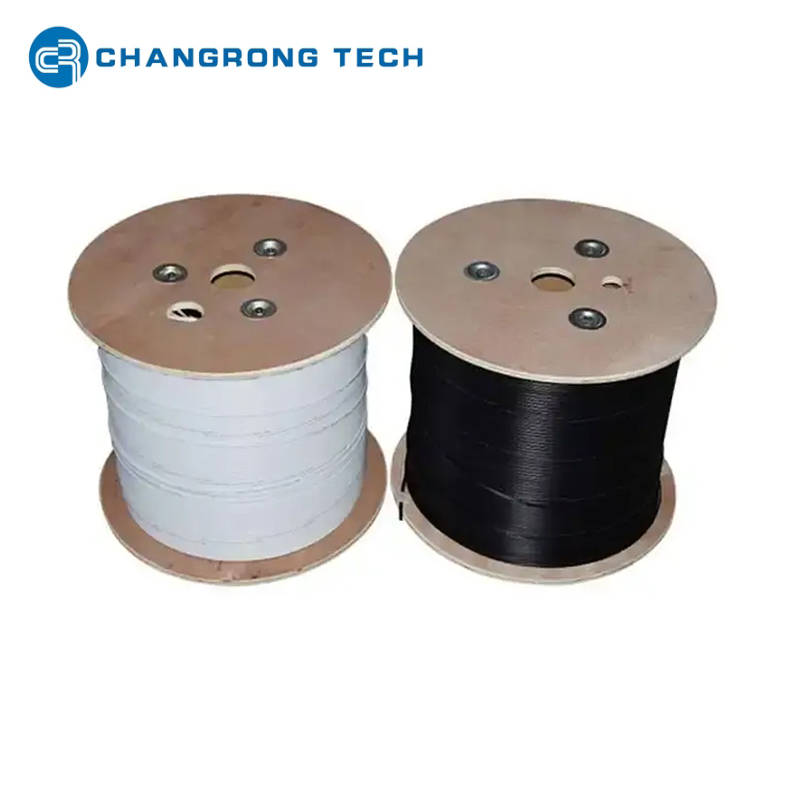

• Vasos codificados por colores: colores comunes (negro, blanco o gris) ayudan a distinguir diferentes líneas de usuario durante el mantenimiento de la red.

(5) Attenuación de baja señal

• Utiliza fibra de modo único G.652.D/G657, con una atenuación típica de ≤0.36db/km a 1310 nm (para voz/datos) y ≤0.22db/km a 1550 nm (para Internet/IPTV de alta velocidad), asegurando la transmisión de señales estable para servicios de FTTH (EG, 100MBPS/1GBPS).

Aplicaciones:

(1) Despliegue de inicio FTTH

• Enrutamiento desde el 'cuadro de distribución de fibra de fibra' (FDB, generalmente en cada piso) hasta el ONU del usuario (instalado en la sala o estudio). Se puede ocultar en ranuras de pared, debajo de las alfombras o a lo largo de los marcos de la puerta para una apariencia ordenada.

(2) Redes interiores de empresas/oficinas

• Conectando el marco de distribución óptica (ODF) de la empresa a estaciones de trabajo individuales o gabinetes de red, admitiendo la transmisión de datos internos de alta velocidad (por ejemplo, para videoconferencias, acceso al almacenamiento de la nube).

(3) Edificios públicos y complejos residenciales

• Se utiliza en apartamentos, hoteles o hospitales para brindar servicios FTTH a cada habitación. La vaina de LSZH garantiza el cumplimiento de las regulaciones de seguridad contra incendios para áreas densamente pobladas.

(4) Extensiones de fibra interior de corta distancia

• Extender los enlaces de fibra entre dispositivos interiores (por ejemplo, desde un ONU principal hasta un enrutador secundario en una casa grande, o desde una cámara de vigilancia a una red NVR).
