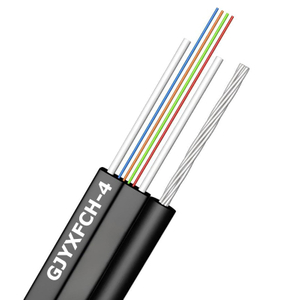

GJYXFCH Cable mensajero de acero Miembro de resistencia FRP Cable de fibra óptica de caída Mini FIG8 FTTH autoportante aéreo
| Modelo | FTTH Fibra Drop GJYXFCH |
| Conteo de fibra | 1, 2, 4, 6 núcleos |
| Tipo de fibra | G652D, G657A1, G657A2 |
| Cable mensajero | Alambre de Acero Galvanizado/ Fosfatado 1.0mm |
| Miembro de fuerza | FRP 0,5 mm |
| Funda exterior | Chaqueta LSZH (baja emisión de humo y cero halógenos) |
| Tamaño del cable | 2,0*5,0mm |
| Longitud del carrete | 1km, 2km |
GJYXFCH es un cable de fibra óptica de bajada FTTH en forma de mini 8 (FIG8) autoportante aéreo que cuenta con un cable mensajero de acero y miembros resistentes de FRP (plástico reforzado con fibra de vidrio). Está diseñado específicamente para la implementación de fibra hasta el hogar (FTTH) de 'última milla', lo que permite la conexión directa de fibra desde los puntos de distribución hasta las instalaciones del usuario final. Su estructura autoportante integrada, su diseño de fácil desmontaje y su excelente adaptabilidad ambiental lo convierten en un producto central en las redes de acceso FTTH.
Forma estructural : Adopta una sección transversal mini en forma de 'figura 8' (FIG8). La ranura superior alberga un cable mensajero de acero (para soportar cargas y resistir la tensión), mientras que la ranura inferior contiene la unidad de fibra (con miembros resistentes de FRP y fibras ópticas).
Configuración central : normalmente admite de 1 a 4 núcleos de fibras ópticas monomodo, compatibles con los estándares principales como G.657A1, G.657A2 y G.652D. La coloración de la fibra cumple con los estándares TIA/EIA-598 o IEC 60304 (p. ej., azul, naranja, verde, marrón para identificación del núcleo).
Funda exterior : hecha de material LSZH (bajo en humo y sin halógenos); Hay disponible un revestimiento resistente a los rayos UV (ultravioleta) opcional para escenarios de exposición al aire libre a largo plazo.
Dimensiones : Tamaño compacto con un diámetro exterior aproximado de 5,0×2,0 mm, adecuado para instalación en espacios reducidos (p. ej., a lo largo del exterior de edificios, aleros).
| Componente | Presupuesto | Funciones |
| 1. Alambre mensajero de acero | Diámetro: 1,0 mm, fabricado en acero galvanizado/fosfatado. | Soporta el peso propio del cable y la tensión externa durante el despliegue aéreo, eliminando la necesidad de cables de soporte adicionales. |
| 2. Unidad de Fibra | Consta de 1/2/4 fibras monomodo (G652D/G657A1/G657A2) | Transmite señales ópticas |
| 3. Miembro de fuerza | 2 miembros de resistencia paralelos de FRP (diámetro: 0,5 mm cada uno) | Proporciona resistencia a la presión lateral y protección contra la flexión sin inducir interferencias electromagnéticas (EMI). |
| 4. Funda exterior | Funda LSZH con forma FIG8 | Cuenta con una ranura para pelar sin herramientas, lo que simplifica la terminación y el empalme de fibra en el sitio. LSZH (baja emisión de humos y cero halógenos): material respetuoso con el medio ambiente |
Nota : el cable mensajero también se puede diseñar como alambre de acero trenzado según los requisitos del cliente. Estructura como se muestra a continuación:
Como cable de caída aérea especializado diseñado para el 'último kilómetro' de las redes FTTH (fibra hasta el hogar), el cable GJYXFCH ofrece ventajas únicas centradas en la conveniencia de la instalación, la adaptabilidad ambiental, la confiabilidad de la transmisión y el cumplimiento de la seguridad . Estas fortalezas se adaptan con precisión a escenarios aéreos al aire libre y requisitos de acceso al hogar, con seis beneficios clave que se detallan a continuación:
No se necesitan soportes de alambre mensajero separados durante la instalación. El cable se puede tensar y fijar directamente entre soportes como postes de servicios públicos o exteriores de edificios, lo que reduce significativamente el consumo de materiales auxiliares (p. ej., cables mensajeros, sujetadores) y pasos de construcción. Para escenarios aéreos en áreas rurales o suburbanas, este diseño mejora la eficiencia de la construcción en más del 30% por kilómetro.
El cable mensajero de acero ofrece un rendimiento de tracción estable: los modelos estándar admiten luces de hasta 50 metros, mientras que las versiones mejoradas pueden cumplir cruces de corta distancia de 80 metros, adaptándose a las necesidades de cobertura aérea en la mayoría de las áreas residenciales y parques industriales.
No se requieren herramientas complejas: un pelacables específico o un cuchillo multiusos pueden despegar rápidamente la funda a lo largo de las ranuras para exponer las fibras y los miembros resistentes, evitando daños en el núcleo de la fibra. Un solo operador puede completar el desmontaje en sólo 10 a 20 segundos.
Es totalmente compatible con los procesos de terminación FTTH comunes, incluido el 'empalme en frío' (empalme mecánico) y el 'empalme en caliente' (empalme por fusión). Especialmente cuando se combina con conectores dedicados en forma de 8 (p. ej., SC/APC, LC/APC), la pérdida de inserción después de la terminación es ≤0,3 dB, lo que cumple con los requisitos de transmisión para banda ancha doméstica, IPTV y otros servicios de alta definición.
El radio de curvatura estático mínimo es de sólo 7,5 mm (aproximadamente el grosor del pulgar de un adulto) y el radio de curvatura dinámico es ≥15 mm. Esto permite un enrutamiento flexible en espacios estrechos, como esquinas de edificios, curvas de tuberías y cajas de distribución residencial, sin necesidad de reservar recorridos de gran radio, lo que reduce las limitaciones de construcción (por ejemplo, evitar daños en las paredes o el techo durante la entrada a la vivienda).
La atenuación de la señal permanece estable después de la flexión: dentro del rango de temperatura de -40 ℃ a +70 ℃, el cambio en la pérdida por flexión es ≤0,1 dB, lo que garantiza que no se degrade el rendimiento de la transmisión durante el uso a largo plazo.
Cuando se quema, no libera halógenos tóxicos (por ejemplo, cloro, bromo) ni gases corrosivos y produce una densidad de humo extremadamente baja. Incluso en caso de incendio en espacios cerrados (p. ej., huecos de edificios, sótanos), se minimizan los daños al personal. Cumple con estándares como GB/T 17650.2 y admite enrutamiento integrado desde la 'antena exterior hasta la entrada interior de la casa' (no es necesario reemplazarlos con cables interiores en las penetraciones de las paredes).
A la funda se le añaden estabilizadores UV (ultravioleta), que previenen el envejecimiento y el agrietamiento durante la exposición prolongada a la luz solar al aire libre, con una vida útil de más de 20 años. También tiene una resistencia moderada a los ácidos, álcalis y a la intemperie, adaptándose a climas complejos (por ejemplo, lluvias intensas, mucho polvo, diferencias extremas de temperatura).
Estos miembros de resistencia resisten la compresión radial (p. ej., pisadas durante la construcción, impacto de objetos extraños) y tensión longitudinal (p. ej., ligero balanceo durante el uso aéreo), evitando la pérdida de transmisión causada por la deformación del núcleo de la fibra debido a fuerzas externas.
El alambre mensajero de acero y los miembros de refuerzo internos forman una 'protección dual': incluso si el alambre mensajero se deforma ligeramente por una fuerza accidental, los miembros de refuerzo internos aún protegen el núcleo de fibra, lo que reduce los riesgos de falla en el uso en exteriores.
Cumple con la YD/T 1997-2009 Figura-8 Fibra Drop de China para redes de acceso y estándares internacionales como IEC 60794-1-2, lo que permite una integración perfecta con equipos OLT (Terminal de línea óptica) y ONU (Unidad de red óptica) de los principales fabricantes (por ejemplo, Huawei, ZTE, FiberHome) sin problemas de compatibilidad.
Los recuentos de fibra son flexibles (1 núcleo, 2 núcleos como estándar; 4 núcleos personalizables), lo que satisface tanto las necesidades básicas de 'entrada al hogar con una sola fibra' para hogares individuales como los requisitos de acceso de múltiples núcleos para escenarios de múltiples servicios (por ejemplo, banda ancha + vigilancia + hogar inteligente), lo que respalda futuras actualizaciones de la red doméstica.
Conexión aérea de edificio a edificio : instalada entre postes de servicios públicos o techos de edificios para conectar cajas de distribución de fibra (FDB) en comunidades residenciales, parques industriales o campus.
Caída aérea de poste a edificio : desde postes de servicios públicos de la calle hasta las paredes exteriores de edificios residenciales/comerciales, luego se encamina a lo largo de aleros o bandejas de cables montadas en la pared para ingresar al edificio.
Transición interior-exterior : después del despliegue aéreo en el exterior del edificio, la unidad de fibra (separada del cable mensajero de acero) se encamina a través de penetraciones en las paredes, conductos de cables o interiores (bandejas) para llegar a los terminales de red óptica (ONT) específicos del usuario.
Instalación en espacios estrechos : Adecuado para comunidades antiguas o áreas urbanas densas donde el espacio de instalación es limitado (por ejemplo, a lo largo de huecos estrechos de edificios, debajo de aleros).
Selección de recuento de núcleos: elija entre 1 y 2 núcleos para hogares de un solo usuario; 4 núcleos para unidades de viviendas múltiples (MDU) o escenarios que requieren fibras de respaldo.
Coincidencia ambiental: seleccione modelos resistentes a los rayos UV para uso en exteriores a largo plazo; Elija versiones con rango de temperatura extendido para regiones frías (-40 °C) o áreas de alta temperatura.
Verificación de requisitos mecánicos: para tramos aéreos más largos (p. ej., >50 metros), confirme la resistencia a la tracción a largo plazo del cable con el fabricante para evitar que se doble o se rompa.
Precauciones de instalación:
Reserve entre un 5% y un 10% de longitud para la expansión/contracción térmica cuando se instale en áreas con grandes fluctuaciones de temperatura.
Mantenga un radio de curvatura mínimo (≥15 mm) durante el enrutamiento para evitar daños a la fibra.
Asegure el cable mensajero de acero a intervalos fijos (recomendado ≤20 metros) para evitar una tensión excesiva en la unidad de fibra.
R: GJYXFCH adopta una mini estructura integrada en forma de 8 con alambre mensajero de acero incorporado y varillas dobles de FRP. Es autoportante para suspensión aérea sin alambre de acero adicional. Los cables de acometida planos comunes no tienen mensajero que soporte carga y solo se pueden usar para conductos o cableado interior en lugar de para tramos elevados.
R: Opciones de núcleo estándar: fibra monomodo de 1/2/4 núcleos. Compatible con fibra resistente a la flexión G.652D, G.657A1, G.657A2 para adaptarse a enrutamientos estrechos y radios de curvatura pequeños necesarios para la entrada a casa.
R: Sí, la funda normal es retardante de llama LSZH con bajo contenido de humo y sin halógenos. No hay gas halógeno tóxico cuando se quema, cumple con el estándar de incendio en interiores. Puede pasar una antena exterior cruzada y luego penetrar directamente en los edificios para el cableado interior, perfecto para aplicaciones de transición interior-exterior. La versión LSZH resistente a los rayos UV es opcional para exposición prolongada al aire libre.
R: Muesca de desgarro prediseñada en la funda. Los instaladores pueden rasgar manualmente la funda para separar el mensajero de acero y la unidad de fibra sin una cuchilla peladora específica, lo que acelera enormemente la terminación en campo para la construcción de bajadas FTTH.
Longitud de entrega:
Normalmente 1 km o 2 km, se puede personalizar.
Opciones de batería:
Tambor de madera contrachapada o tambor de plástico
(Marcado de cables y tambores según los requisitos del cliente).
Opciones de paquete:
Paquete de cartón
Paquete de paleta
Paquete de paleta+cartón
